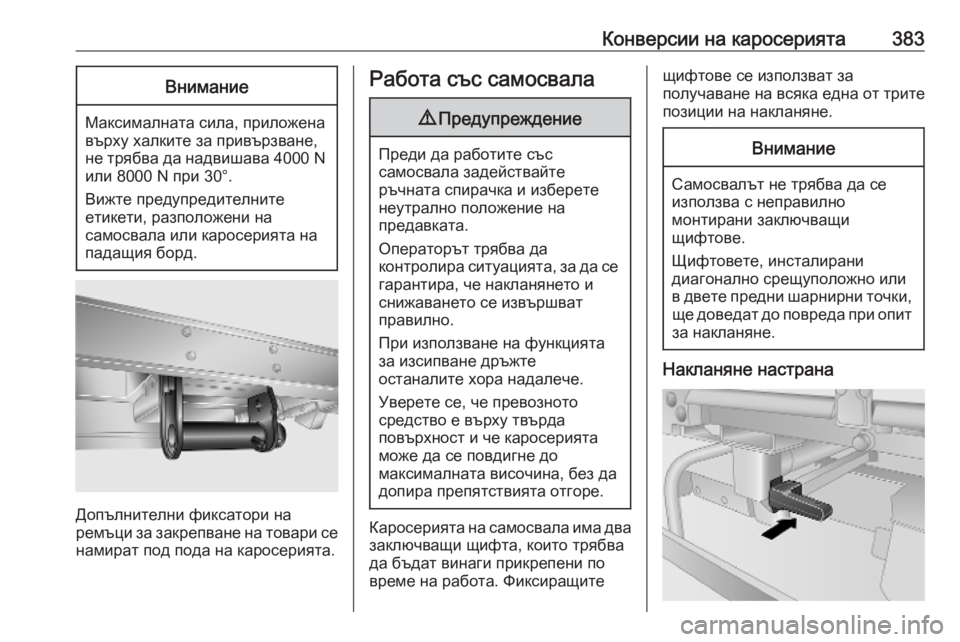

Конверсии на каросерията383Внимание
Максималната сила, приложена
върху халките за привързване,
не трябва да надвишава 4000 N
или 8000 N при 30°.
Вижте предупредителните
етикети, разположени на
самосвала или каросерията на
падащия борд.
Допълнителни фиксатори на
ремъци за закрепване на товари се
намират под пода на каросерията.
Работа със самосвала9 Предупреждение
Преди да работите със
самосвала задействайте
ръчната спирачка и изберете
неутрално положение на
предавката.
Операторът трябва да
контролира ситуацията, за да се гарантира, че накланянето и
снижаването се извършват
правилно.
При използване на функцията
за изсипване дръжте
останалите хора надалече.
Уверете се, че превозното
средство е върху твърда
повърхност и че каросерията може да се повдигне до
максималната височина, без да
допира препятствията отгоре.
Каросерията на самосвала има два
заключващи щифта, които трябва
да бъдат винаги прикрепени по
време на работа. Фиксиращите
щифтове се използват за
получаване на всяка една от трите
позиции на накланяне.Внимание
Самосвалът не трябва да се
използва с неправилно
монтирани заключващи
щифтове.
Щифтовете, инсталирани
диагонално срещуположно или
в двете предни шарнирни точки, ще доведат до повреда при опитза накланяне.
Накланяне настрана

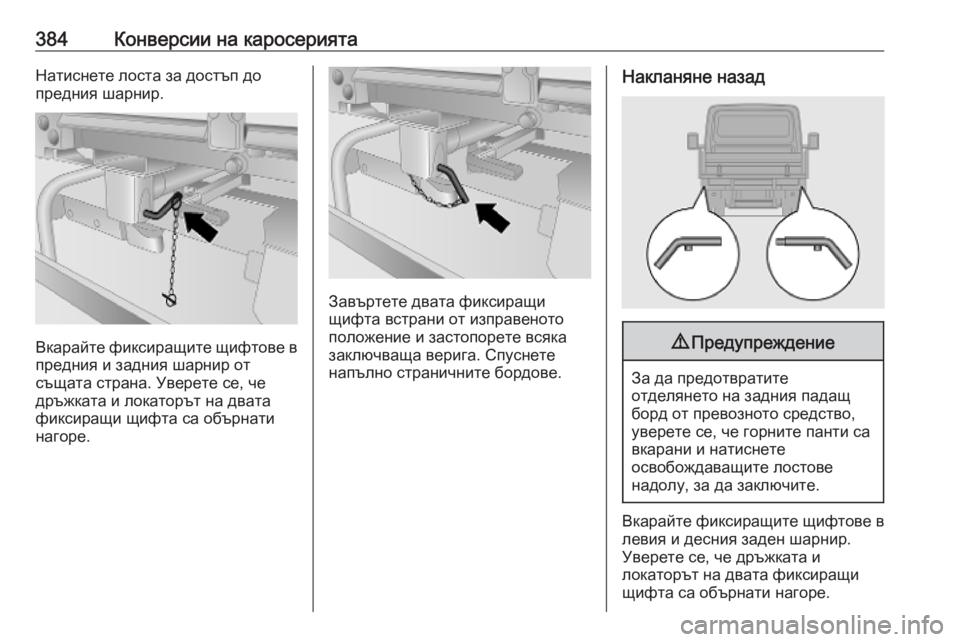

384Конверсии на каросериятаНатиснете лоста за достъп до
предния шарнир.
Вкарайте фиксиращите щифтове в предния и задния шарнир от
същата страна. Уверете се, че
дръжката и локаторът на двата
фиксиращи щифта са обърнати нагоре.
Завъртете двата фиксиращи
щифта встрани от изправеното
положение и застопорете всяка
заключваща верига. Спуснете
напълно страничните бордове.
Накланяне назад9 Предупреждение
За да предотвратите
отделянето на задния падащ борд от превозното средство,
уверете се, че горните панти са
вкарани и натиснете
освобождаващите лостове
надолу, за да заключите.
Вкарайте фиксиращите щифтове в левия и десния заден шарнир.
Уверете се, че дръжката и
локаторът на двата фиксиращи
щифта са обърнати нагоре.

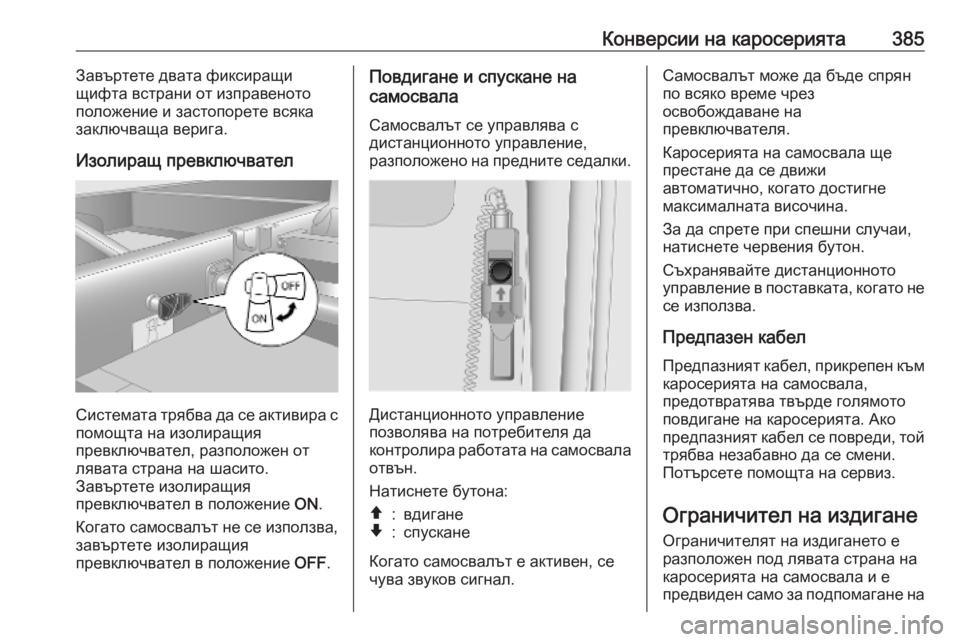

Конверсии на каросерията385Завъртете двата фиксиращи
щифта встрани от изправеното
положение и застопорете всяка
заключваща верига.
Изолиращ превключвател
Системата трябва да се активира с
помощта на изолиращия
превключвател, разположен от
лявата страна на шасито.
Завъртете изолиращия
превключвател в положение ON.
Когато самосвалът не се използва, завъртете изолиращия
превключвател в положение OFF.
Повдигане и спускане на
самосвала
Самосвалът се управлява с
дистанционното управление,
разположено на предните седалки.
Дистанционното управление
позволява на потребителя да
контролира работата на самосвала
отвън.
Натиснете бутона:
â:вдиганеã:спускане
Когато самосвалът е активен, се чува звуков сигнал.
Самосвалът може да бъде спрян
по всяко време чрез
освобождаване на
превключвателя.
Каросерията на самосвала ще
престане да се движи
автоматично, когато достигне
максималната височина.
За да спрете при спешни случаи,
натиснете червения бутон.
Съхранявайте дистанционното
управление в поставката, когато не се използва.
Предпазен кабел
Предпазният кабел, прикрепен към каросерията на самосвала,
предотвратява твърде голямото
повдигане на каросерията. Ако
предпазният кабел се повреди, той трябва незабавно да се смени.
Потърсете помощта на сервиз.
Ограничител на издигане
Ограничителят на издигането е
разположен под лявата страна на
каросерията на самосвала и е
предвиден само за подпомагане на

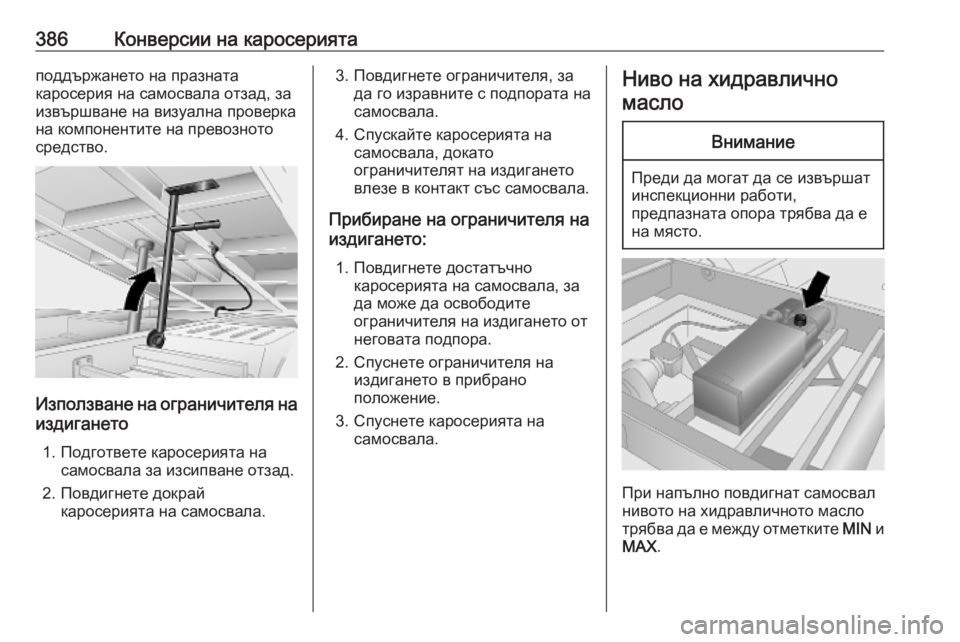

386Конверсии на каросериятаподдържането на празната
каросерия на самосвала отзад, за
извършване на визуална проверка
на компонентите на превозното
средство.
Използване на ограничителя на
издигането
1. Подгответе каросерията на самосвала за изсипване отзад.
2. Повдигнете докрай каросерията на самосвала.
3. Повдигнете ограничителя, зада го изравните с подпората на
самосвала.
4. Спускайте каросерията на самосвала, докато
ограничителят на издигането
влезе в контакт със самосвала.
Прибиране на ограничителя на
издигането:
1. Повдигнете достатъчно каросерията на самосвала, за
да може да освободите
ограничителя на издигането от
неговата подпора.
2. Спуснете ограничителя на издигането в прибрано
положение.
3. Спуснете каросерията на самосвала.Ниво на хидравлично
маслоВнимание
Преди да могат да се извършат
инспекционни работи,
предпазната опора трябва да е
на място.
При напълно повдигнат самосвал
нивото на хидравличното масло
трябва да е между отметките MIN и
MAX .

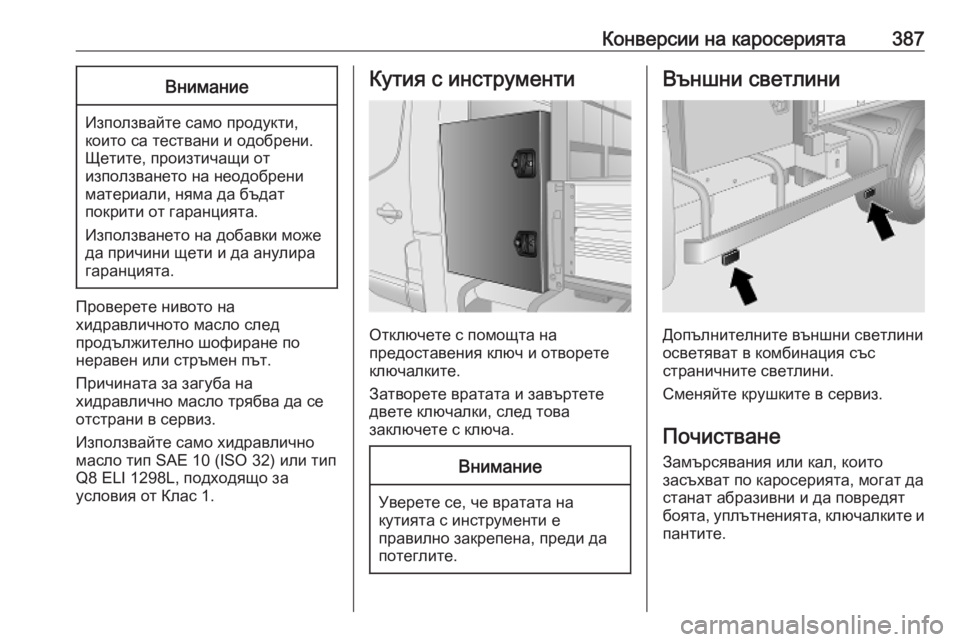

Конверсии на каросерията387Внимание
Използвайте само продукти,
които са тествани и одобрени.
Щетите, произтичащи от
използването на неодобрени
материали, няма да бъдат
покрити от гаранцията.
Използването на добавки може
да причини щети и да анулира
гаранцията.
Проверете нивото на
хидравличното масло след
продължително шофиране по
неравен или стръмен път.
Причината за загуба на
хидравлично масло трябва да се отстрани в сервиз.
Използвайте само хидравлично
масло тип SAE 10 (ISO 32) или тип
Q8 ELI 1298L, подходящо за
условия от Клас 1.
Кутия с инструменти
Отключете с помощта на
предоставения ключ и отворете
ключалките.
Затворете вратата и завъртете
двете ключалки, след това
заключете с ключа.
Внимание
Уверете се, че вратата на
кутията с инструменти е
правилно закрепена, преди да
потеглите.
Външни светлини
Допълнителните външни светлини
осветяват в комбинация със
страничните светлини.
Сменяйте крушките в сервиз.
Почистване Замърсявания или кал, които
засъхват по каросерията, могат да
станат абразивни и да повредят
боята, уплътненията, ключалките и
пантите.

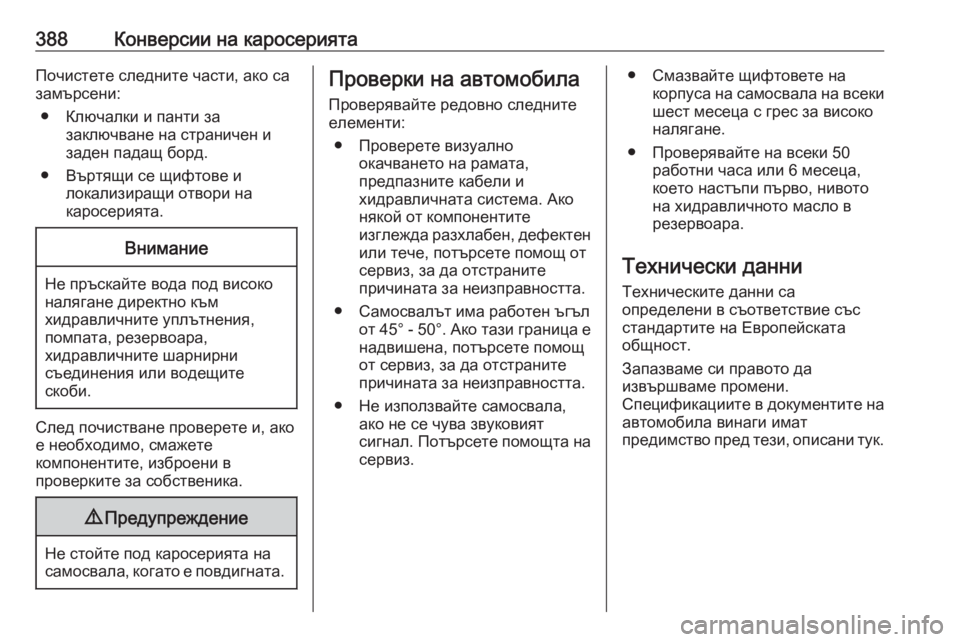

388Конверсии на каросериятаПочистете следните части, ако са
замърсени:
● Ключалки и панти за заключване на страничен и
заден падащ борд.
● Въртящи се щифтове и локализиращи отвори на
каросерията.Внимание
Не пръскайте вода под високо
налягане директно към
хидравличните уплътнения,
помпата, резервоара,
хидравличните шарнирни
съединения или водещите
скоби.
След почистване проверете и, ако
е необходимо, смажете
компонентите, изброени в
проверките за собственика.
9 Предупреждение
Не стойте под каросерията на
самосвала, когато е повдигната.
Проверки на автомобила
Проверявайте редовно следните
елементи:
● Проверете визуално окачването на рамата,
предпазните кабели и
хидравличната система. Ако
някой от компонентите
изглежда разхлабен, дефектен
или тече, потърсете помощ от
сервиз, за да отстраните
причината за неизправността.
● Самосвалът има работен ъгъл от 45° - 50°. Ако тази граница енадвишена, потърсете помощ
от сервиз, за да отстраните
причината за неизправността.
● Не използвайте самосвала, ако не се чува звуковият
сигнал. Потърсете помощта на
сервиз.● Смазвайте щифтовете на корпуса на самосвала на всекишест месеца с грес за високо
налягане.
● Проверявайте на всеки 50 работни часа или 6 месеца,
което настъпи първо, нивото на хидравличното масло в
резервоара.
Технически данни Техническите данни са
определени в съответствие със стандартите на Европейската
общност.
Запазваме си правото да
извършваме промени.
Спецификациите в документите на автомобила винаги имат
предимство пред тези, описани тук.

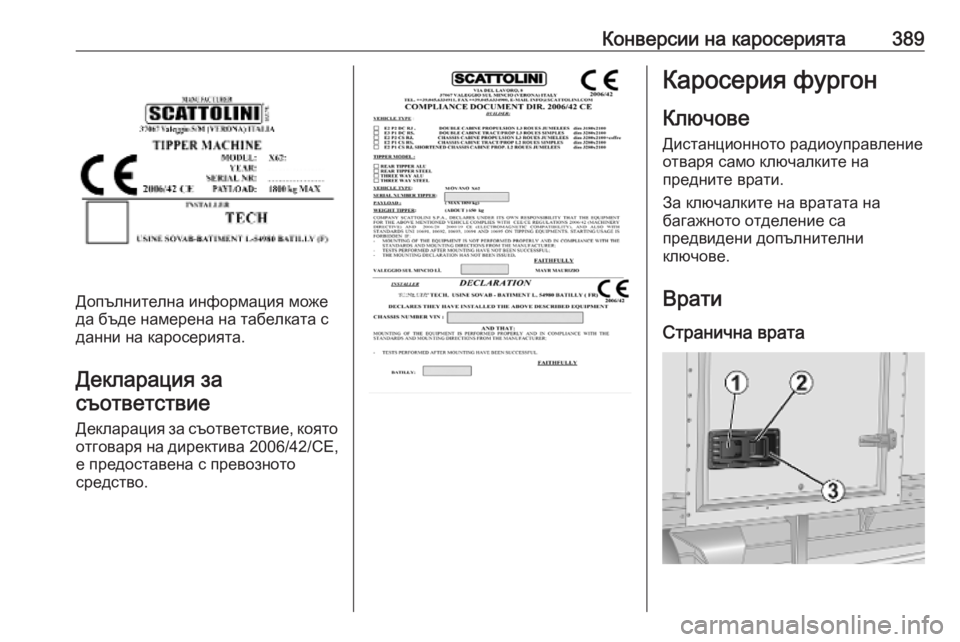

Конверсии на каросерията389
Допълнителна информация може
да бъде намерена на табелката с
данни на каросерията.
Декларация за
съответствие
Декларация за съответствие, която
отговаря на директива 2006/42/CE,
е предоставена с превозното
средство.
Каросерия фургон
Ключове Дистанционното радиоуправление
отваря само ключалките на
предните врати.
За ключалките на вратата на
багажното отделение са
предвидени допълнителни
ключове.
Врати
Странична врата

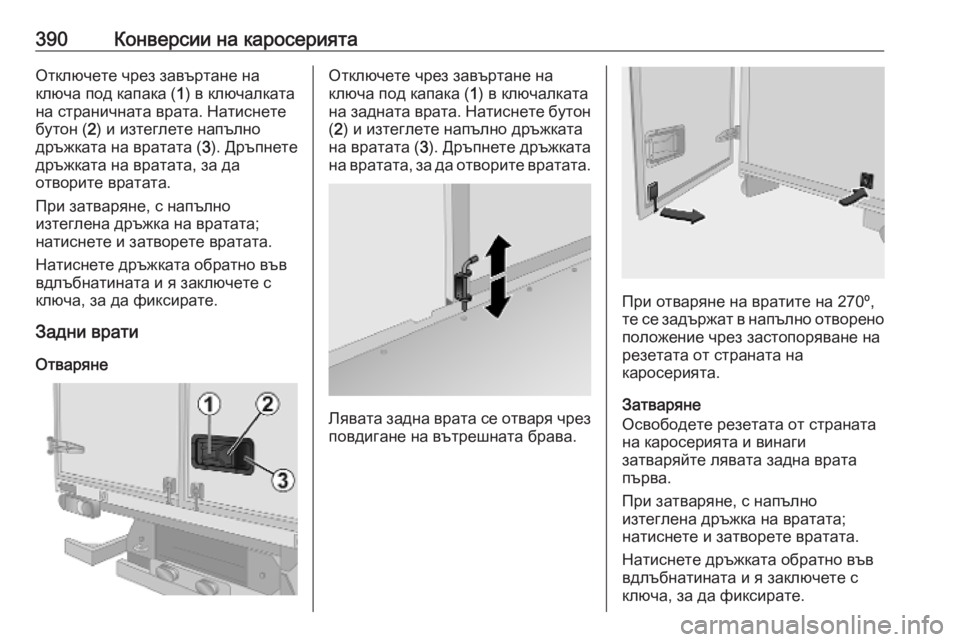

390Конверсии на каросериятаОтключете чрез завъртане на
ключа под капака ( 1) в ключалката
на страничната врата. Натиснете
бутон ( 2) и изтеглете напълно
дръжката на вратата ( 3). Дръпнете
дръжката на вратата, за да
отворите вратата.
При затваряне, с напълно
изтеглена дръжка на вратата;
натиснете и затворете вратата.
Натиснете дръжката обратно във
вдлъбнатината и я заключете с
ключа, за да фиксирате.
Задни врати
ОтварянеОтключете чрез завъртане на
ключа под капака ( 1) в ключалката
на задната врата. Натиснете бутон
( 2 ) и изтеглете напълно дръжката
на вратата ( 3). Дръпнете дръжката
на вратата, за да отворите вратата.
Лявата задна врата се отваря чрез повдигане на вътрешната брава.
При отваряне на вратите на 270º,
те се задържат в напълно отворено
положение чрез застопоряване на
резетата от страната на
каросерията.
Затваряне
Освободете резетата от страната
на каросерията и винаги
затваряйте лявата задна врата
първа.
При затваряне, с напълно
изтеглена дръжка на вратата;
натиснете и затворете вратата.
Натиснете дръжката обратно във
вдлъбнатината и я заключете с
ключа, за да фиксирате.
