2020 OPEL CORSA F Instrukcja obsługi (in Polish)

Pielęgnacja samochodu1912. Wyciągnąć oprawkę żarówki zobudowy reflektora.
3. Odłączyć żarówkę od oprawki izamontować nową żarówkę.
4. Włożyć oprawkę żarówki w obudowę reflektora.
5. Zamocować osłonę.
Światła drogowe / Światła do
jazdy dziennej (2)
1. Zdjąć osłonę ochronną, pociągając ją.
2. Obrócić oprawkę żarówki w lewo, aby ją odłączyć, a następnie
wyjąć ją z reflektora.
3. Włożyć oprawkę nowej żarówki w
obudowę reflektora.
4. Zamocować osłonę.
Reflektory LED
Reflektory ze światłami mijania i
drogowymi, światła do jazdy dziennej i kierunkowskazy są lampami LED i
nie można ich wymieniać.
W przypadku usterki należy zlecić
naprawę lamp warsztatowi.
Przednie światłaprzeciwmgielne
W przypadku usterki należy zlecić
naprawę lamp warsztatowi.

192Pielęgnacja samochoduKierunkowskazy przednie
Kierunkowskaz (1) – żarówka po
stronie zewnętrznej.
1. Zdjąć osłonę ochronną, pociągając ją.
2. Wyciągnąć oprawkę żarówki z obudowy reflektora.
3. Odłączyć żarówkę od oprawki izamontować nową żarówkę.
4. Włożyć oprawkę żarówki w obudowę reflektora.
5. Zamocować osłonę.
Światła tylne
Światła tylne LED
W przypadku usterki należy zlecić
naprawę lamp warsztatowi.
Zespół lampy w nadwoziu
1. Otworzyć tylną klapę, a następnie
zdemontować osłonę dostępową
po odpowiedniej stronie.

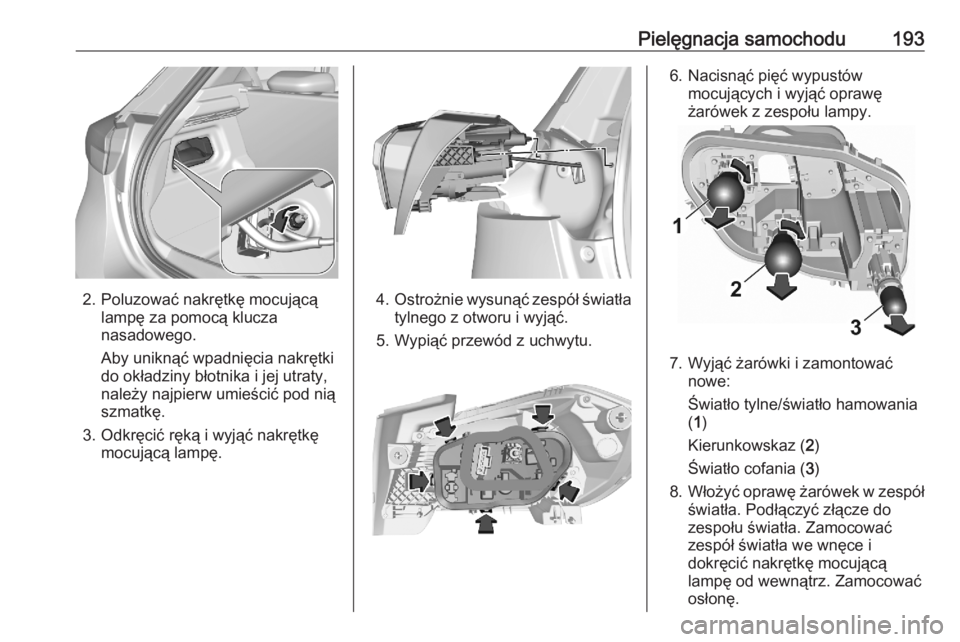

Pielęgnacja samochodu193
2. Poluzować nakrętkę mocującąlampę za pomocą klucza
nasadowego.
Aby uniknąć wpadnięcia nakrętki
do okładziny błotnika i jej utraty,
należy najpierw umieścić pod nią
szmatkę.
3. Odkręcić ręką i wyjąć nakrętkę mocującą lampę.4.Ostrożnie wysunąć zespół światła
tylnego z otworu i wyjąć.
5. Wypiąć przewód z uchwytu.
6. Nacisnąć pięć wypustów mocujących i wyjąć oprawężarówek z zespołu lampy.
7. Wyjąć żarówki i zamontować nowe:
Światło tylne/światło hamowania ( 1 )
Kierunkowskaz ( 2)
Światło cofania ( 3)
8. Włożyć oprawę żarówek w zespół
światła. Podłączyć złącze do
zespołu światła. Zamocować
zespół światła we wnęce i
dokręcić nakrętkę mocującą
lampę od wewnątrz. Zamocować
osłonę.

194Pielęgnacja samochoduTylne światło przeciwmgielne
1.Obrócić oprawkę żarówki w lewo i
wyjąć ją z obudowy reflektora.
2. Lekko nacisnąć żarówkę w dół, obrócić w lewo i wyjąć z oprawki.
3. Wymienić i założyć w oprawce nową żarówkę, obracając ją w
prawo.
4. Włożyć oprawkę żarówki w reflektor i obrócić w prawo.
Centralne, wysoko zamontowane
światło hamowania
W przypadku usterki należy zlecić
naprawę lamp warsztatowi.
Kontrola żarówek Włączyć zapłon, włączyć wszystkie
światła i sprawdzić ich działanie.
Oświetlenie tablicy rejestracyjnej
W przypadku usterki należy zlecić
naprawę lamp warsztatowi.
Oświetlenie wnętrza Wymianę poniższych żarówek zlecić
warsztatowi.● oświetlenie wnętrza, lampki do czytania
● oświetlenie przestrzeni bagażowej
● podświetlenie wskaźników

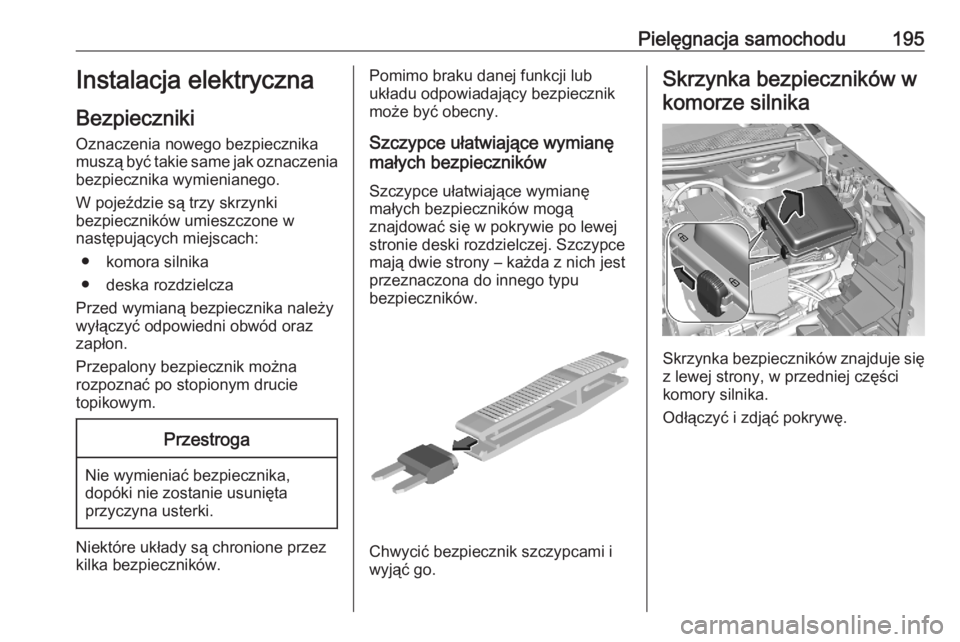

Pielęgnacja samochodu195Instalacja elektryczna
Bezpieczniki Oznaczenia nowego bezpiecznika
muszą być takie same jak oznaczenia bezpiecznika wymienianego.
W pojeździe są trzy skrzynki
bezpieczników umieszczone w
następujących miejscach:
● komora silnika
● deska rozdzielcza
Przed wymianą bezpiecznika należy
wyłączyć odpowiedni obwód oraz
zapłon.
Przepalony bezpiecznik można
rozpoznać po stopionym drucie
topikowym.Przestroga
Nie wymieniać bezpiecznika,
dopóki nie zostanie usunięta
przyczyna usterki.
Niektóre układy są chronione przez
kilka bezpieczników.
Pomimo braku danej funkcji lub
układu odpowiadający bezpiecznik
może być obecny.
Szczypce ułatwiające wymianę
małych bezpieczników
Szczypce ułatwiające wymianę
małych bezpieczników mogą
znajdować się w pokrywie po lewej
stronie deski rozdzielczej. Szczypce
mają dwie strony – każda z nich jest
przeznaczona do innego typu
bezpieczników.
Chwycić bezpiecznik szczypcami i
wyjąć go.
Skrzynka bezpieczników w
komorze silnika
Skrzynka bezpieczników znajduje się z lewej strony, w przedniej części
komory silnika.
Odłączyć i zdjąć pokrywę.

196Pielęgnacja samochoduNrObwód1Układ sterowania ogrzewania,
wentylacji i klimatyzacji2Układ hamulcowy3Skrzynka bezpieczników (po
prawej stronie deski rozdzielczej)4Układ hamulcowy8Pompa paliwa16Prawy reflektor / ogrzewanie
przedniej szyby18Prawe światło drogowe19Lewe światło drogowe20Pompa paliwa22Automatyczna skrzynia biegówNrObwód25Skrzynka bezpieczników (przy‐
czepy)28Układ selektywnej redukcji kata‐
litycznej29Wycieraczki przedniej szyby31Układ sterowania ogrzewania,
wentylacji i klimatyzacji32Kierownica
Po wymianie przepalonych
bezpieczników prawidłowo zamknąć i
zablokować pokrywę skrzynki
bezpieczników.
W przypadku nieprawidłowego
zamknięcia skrzynki bezpieczników,
może wystąpić awaria.
Skrzynka bezpieczników w
desce rozdzielczej
Skrzynka bezpieczników po lewej
stronie deski rozdzielczej
W pojazdach z kierownicą po lewej
stronie skrzynka bezpieczników
znajduje się pod pokrywą w desce rozdzielczej. Odblokować pokrywę z
dołu i zdjąć.

Pielęgnacja samochodu197NrObwód1Czujnik radarowy / lusterko
wewnętrzne3Ładowanie indukcyjne4Sygnał dźwiękowy5Spryskiwacz przedniej szyby6Spryskiwacz przedniej szyby7USB8Wycieraczka tylna10Centralny zamek11Centralny zamek12Złącze modułu diagnostycznegoNrObwód13Układ sterowania ogrzewania,
wentylacji i klimatyzacji14Alarm / system Opel Connect17Zestaw wskaźników21Przycisk zasilania / Zabezpie‐
czenie przed kradzieżą22Czujnik deszczu / czujnik
światła / kamera23Lampka kontrolna pasa bezpie‐
czeństwa24Monitor dotykowy 7"/ Układ ułat‐
wiający parkowanie / Kamera
wsteczna25Poduszka powietrzna27Komunikat dotyczący autoa‐
larmu29Monitor dotykowy 7 "/ system
audio-nawigacyjny31Zapalniczka / gniazdko zasilania
12 V32Podgrzewane koło kierownicyNrObwód33Układ sterowania ogrzewania,
wentylacji i klimatyzacji / automa‐ tyczna skrzynia biegów34Układ ułatwiający parkowanie /
Regulacja lusterek zewnętrz‐
nych
Skrzynka bezpieczników po
prawej stronie deski rozdzielczej
W samochodach z kierownicą po
lewej stronie skrzynka ta znajduje się
za osłoną w drugim ze schowków
deski rozdzielczej. Otworzyć
schowek i zdjąć osłonę. Wyjąć
wspornik.

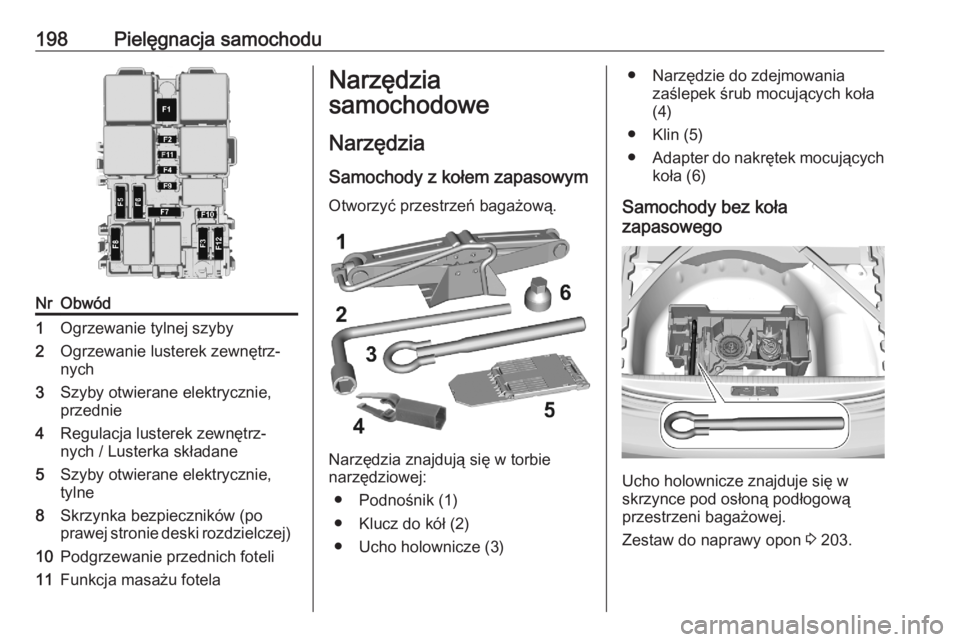

198Pielęgnacja samochoduNrObwód1Ogrzewanie tylnej szyby2Ogrzewanie lusterek zewnętrz‐
nych3Szyby otwierane elektrycznie,
przednie4Regulacja lusterek zewnętrz‐
nych / Lusterka składane5Szyby otwierane elektrycznie,
tylne8Skrzynka bezpieczników (po
prawej stronie deski rozdzielczej)10Podgrzewanie przednich foteli11Funkcja masażu fotelaNarzędzia
samochodowe
Narzędzia Samochody z kołem zapasowym Otworzyć przestrzeń bagażową.
Narzędzia znajdują się w torbie
narzędziowej:
● Podnośnik (1)
● Klucz do kół (2)
● Ucho holownicze (3)
● Narzędzie do zdejmowania zaślepek śrub mocujących koła
(4)
● Klin (5)
● Adapter do nakrętek mocujących
koła (6)
Samochody bez koła
zapasowego
Ucho holownicze znajduje się w
skrzynce pod osłoną podłogową
przestrzeni bagażowej.
Zestaw do naprawy opon 3 203.
