2020 OPEL ASTRA K Instrukcja obsługi (in Polish)

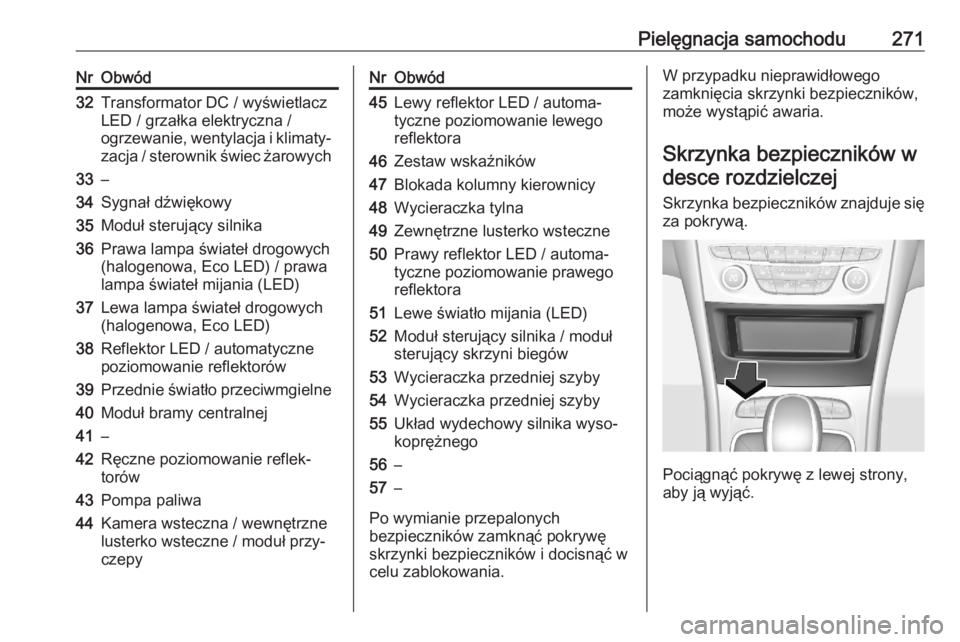

Pielęgnacja samochodu271NrObwód32Transformator DC / wyświetlacz
LED / grzałka elektryczna /
ogrzewanie, wentylacja i klimaty‐
zacja / sterownik świec żarowych33–34Sygnał dźwiękowy35Moduł sterujący silnika36Prawa lampa świateł drogowych
(halogenowa, Eco LED) / prawa
lampa świateł mijania (LED)37Lewa lampa świateł drogowych
(halogenowa, Eco LED)38Reflektor LED / automatyczne
poziomowanie reflektorów39Przednie światło przeciwmgielne40Moduł bramy centralnej41–42Ręczne poziomowanie reflek‐
torów43Pompa paliwa44Kamera wsteczna / wewnętrzne
lusterko wsteczne / moduł przy‐
czepyNrObwód45Lewy reflektor LED / automa‐
tyczne poziomowanie lewego
reflektora46Zestaw wskaźników47Blokada kolumny kierownicy48Wycieraczka tylna49Zewnętrzne lusterko wsteczne50Prawy reflektor LED / automa‐
tyczne poziomowanie prawego
reflektora51Lewe światło mijania (LED)52Moduł sterujący silnika / moduł
sterujący skrzyni biegów53Wycieraczka przedniej szyby54Wycieraczka przedniej szyby55Układ wydechowy silnika wyso‐
koprężnego56–57–
Po wymianie przepalonych
bezpieczników zamknąć pokrywę
skrzynki bezpieczników i docisnąć w
celu zablokowania.
W przypadku nieprawidłowego
zamknięcia skrzynki bezpieczników,
może wystąpić awaria.
Skrzynka bezpieczników w
desce rozdzielczej
Skrzynka bezpieczników znajduje się
za pokrywą.
Pociągnąć pokrywę z lewej strony,
aby ją wyjąć.

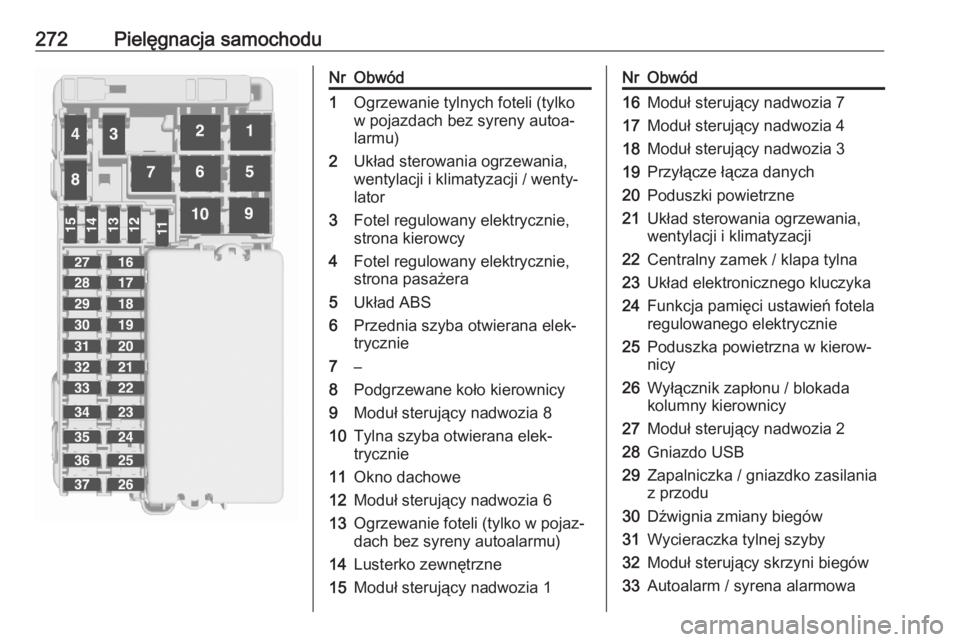

272Pielęgnacja samochoduNrObwód1Ogrzewanie tylnych foteli (tylko
w pojazdach bez syreny autoa‐
larmu)2Układ sterowania ogrzewania,
wentylacji i klimatyzacji / wenty‐
lator3Fotel regulowany elektrycznie,
strona kierowcy4Fotel regulowany elektrycznie,
strona pasażera5Układ ABS6Przednia szyba otwierana elek‐
trycznie7–8Podgrzewane koło kierownicy9Moduł sterujący nadwozia 810Tylna szyba otwierana elek‐
trycznie11Okno dachowe12Moduł sterujący nadwozia 613Ogrzewanie foteli (tylko w pojaz‐
dach bez syreny autoalarmu)14Lusterko zewnętrzne15Moduł sterujący nadwozia 1NrObwód16Moduł sterujący nadwozia 717Moduł sterujący nadwozia 418Moduł sterujący nadwozia 319Przyłącze łącza danych20Poduszki powietrzne21Układ sterowania ogrzewania,
wentylacji i klimatyzacji22Centralny zamek / klapa tylna23Układ elektronicznego kluczyka24Funkcja pamięci ustawień fotela
regulowanego elektrycznie25Poduszka powietrzna w kierow‐
nicy26Wyłącznik zapłonu / blokada
kolumny kierownicy27Moduł sterujący nadwozia 228Gniazdo USB29Zapalniczka / gniazdko zasilania
z przodu30Dźwignia zmiany biegów31Wycieraczka tylnej szyby32Moduł sterujący skrzyni biegów33Autoalarm / syrena alarmowa

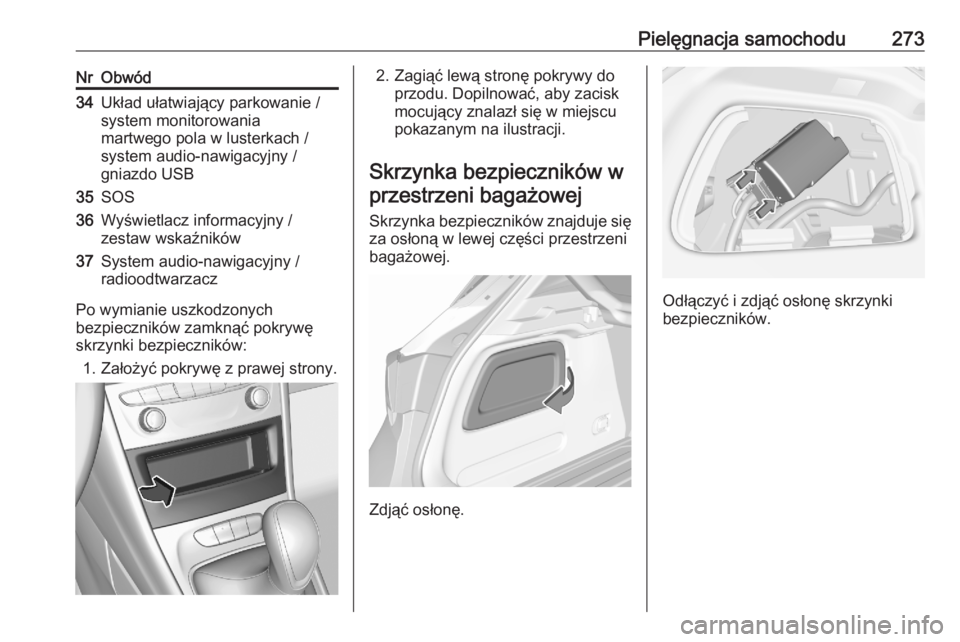

Pielęgnacja samochodu273NrObwód34Układ ułatwiający parkowanie /
system monitorowania
martwego pola w lusterkach /
system audio-nawigacyjny /
gniazdo USB35SOS36Wyświetlacz informacyjny /
zestaw wskaźników37System audio-nawigacyjny /
radioodtwarzacz
Po wymianie uszkodzonych
bezpieczników zamknąć pokrywę
skrzynki bezpieczników:
1. Założyć pokrywę z prawej strony.
2. Zagiąć lewą stronę pokrywy do przodu. Dopilnować, aby zacisk
mocujący znalazł się w miejscu
pokazanym na ilustracji.
Skrzynka bezpieczników w przestrzeni bagażowej
Skrzynka bezpieczników znajduje się za osłoną w lewej części przestrzeni
bagażowej.
Zdjąć osłonę.
Odłączyć i zdjąć osłonę skrzynki
bezpieczników.

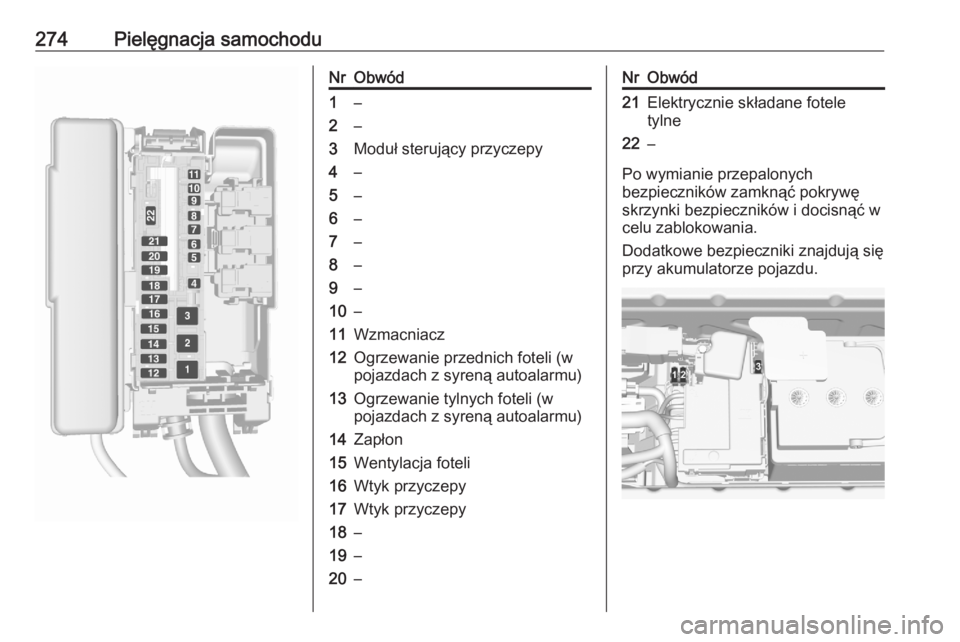

274Pielęgnacja samochoduNrObwód1–2–3Moduł sterujący przyczepy4–5–6–7–8–9–10–11Wzmacniacz12Ogrzewanie przednich foteli (w
pojazdach z syreną autoalarmu)13Ogrzewanie tylnych foteli (w
pojazdach z syreną autoalarmu)14Zapłon15Wentylacja foteli16Wtyk przyczepy17Wtyk przyczepy18–19–20–NrObwód21Elektrycznie składane fotele
tylne22–
Po wymianie przepalonych
bezpieczników zamknąć pokrywę
skrzynki bezpieczników i docisnąć w
celu zablokowania.
Dodatkowe bezpieczniki znajdują się
przy akumulatorze pojazdu.

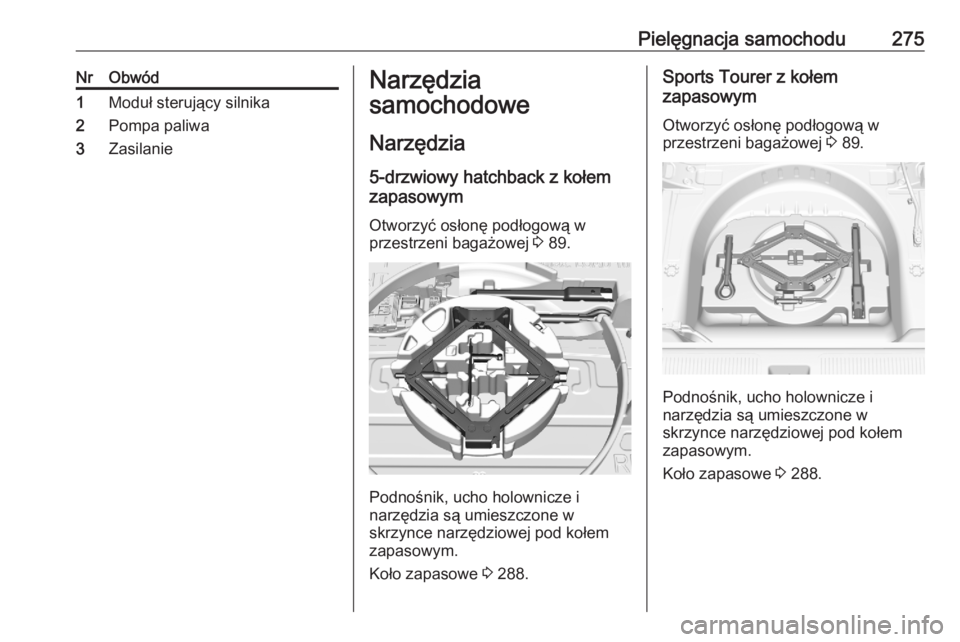

Pielęgnacja samochodu275NrObwód1Moduł sterujący silnika2Pompa paliwa3ZasilanieNarzędzia
samochodowe
Narzędzia 5-drzwiowy hatchback z kołem
zapasowym
Otworzyć osłonę podłogową w
przestrzeni bagażowej 3 89.
Podnośnik, ucho holownicze i
narzędzia są umieszczone w
skrzynce narzędziowej pod kołem
zapasowym.
Koło zapasowe 3 288.
Sports Tourer z kołem
zapasowym
Otworzyć osłonę podłogową w
przestrzeni bagażowej 3 89.
Podnośnik, ucho holownicze i
narzędzia są umieszczone w
skrzynce narzędziowej pod kołem
zapasowym.
Koło zapasowe 3 288.

276Pielęgnacja samochodu5-drzwiowy hatchback bez koła
zapasowego
Otworzyć osłonę w prawej ścianie
przestrzeni bagażowej.
Narzędzia i ucho holownicze są
umieszczone razem z zestawem do
naprawy opon w skrzynce
narzędziowej.
Sports Tourer bez koła
zapasowego
Otworzyć osłonę w prawej ścianie
przestrzeni bagażowej.
Narzędzia i ucho holownicze są
umieszczone razem z zestawem do
naprawy opon w walizce.
Koła i opony
Stan opon i obręczy kół
Na krawężniki należy najeżdżać
powoli i, w miarę możliwości, pod
kątem prostym. Najeżdżanie na ostre krawężniki może doprowadzić do
uszkodzenia opon i obręczy kół.
Podczas parkowania należy uważać,
aby opony nie zostały dociśnięte do
krawężnika.
Regularnie sprawdzać stan kół. W przypadku stwierdzenia uszkodzenia
lub nadmiernego zużycia opon bądź
obręczy kół należy skorzystać z
pomocy warsztatu.
Opony zimowe Opony zimowe poprawiają
bezpieczeństwo jazdy, gdy
temperatura spadnie poniżej 7 °C, dlatego powinno się je zakładać na
wszystkie koła.
Jeśli wymagają tego przepisy
obowiązujące w danym kraju, w polu
widzenia kierowcy należy

Pielęgnacja samochodu277przytwierdzić naklejkę informującą o
maksymalnej dozwolonej prędkości
jazdy dla założonych opon.
Wszystkie rozmiary opon są
dozwolone jako opony zimowe
3 316.
Oznaczenia opon
Np. 215/50 R 16 95 H215:Szerokość opony w mm50:Wskaźnik profilu (stosunek
wysokości przekroju do
szerokości opony w %)R:Konstrukcja opony: radialnaRF:Typ: run-flat16:Średnica koła w calach95:Wskaźnik nośności opony, np.
wartość 95 odpowiada
nośności 690 kgH:Symbol prędkości
Symbol prędkości:
Q:do 160 km/hS:do 180 km/hT:do 190 km/hH:do 210 km/hV:do 240 km/hW:do 270 km/hWybrać oponę odpowiednią do
prędkości maksymalnej tego
pojazdu. Sprawdzić dołączone do
pojazdu Świadectwo zgodności WE
lub inny krajowy dokument
rejestracyjny. Wyposażenie
dodatkowe może spowodować
zmniejszenie prędkości maksymalnej samochodu.
Opony o bieżniku kierunkowym Opony o bieżniku kierunkowym
należy zakładać tak, aby obracały się
w prawidłowym kierunku. Prawidłowy kierunek obrotów jest wskazywany
przez symbol (np. strzałkę)
znajdujący się na boku opony.
Ciśnienie w oponach
Ciśnienie powietrza w oponach
należy sprawdzać przynajmniej co
14 dni oraz zawsze przed
wyruszeniem w dłuższą podróż.
Opony muszą być zimne. Nie należy zapomnieć o sprawdzeniu ciśnienia w
kole zapasowym.
Zalecenie to dotyczy także pojazdów
z układem monitorowania ciśnienia w oponach.
Ciśnienie powietrza w oponach
3 316.
Na naklejce z informacjami o
ciśnieniu w oponach umieszczonej na
ramie lewych drzwi podany jest typ
oryginalnych opon i zalecane
ciśnienie w oponach.
Wartości ciśnienia dotyczą opon
nierozgrzanych. Są one takie same
dla opon letnich i zimowych.
Ciśnienie powietrza w kole
zapasowym zawsze powinno
odpowiadać pełnemu obciążeniu
samochodu.

278Pielęgnacja samochoduCiśnienie w oponach zapewniające
ekonomiczne spalanie pozwala
maksymalnie obniżyć zużycie paliwa.
Upewnić się, że ustawienie
obciążenia opony odpowiada
bieżącemu ciśnieniu w oponie.
Obciążenie opon 3 279.
Niewłaściwe ciśnienie w ogumieniu wpływa negatywnie na
bezpieczeństwo, zachowanie się
samochodu na drodze, komfort jazdy oraz zużycie paliwa i opon.
Ciśnienie powietrza w oponach jest
różne i zależy od wielu czynników.
W celu uzyskania prawidłowego
ciśnienia w oponach należy
postępować zgodnie z poniższą
procedurą:
● Ustalić kod identyfikacyjny silnika.
Dane techniczne silnika 3 311.
● Zidentyfikować odpowiednią oponę.
● Tabele z ciśnieniami powietrza w
oponach zawierają wszystkie
możliwe kombinacje opon
3 316.Typy opon zatwierdzone dla pojazdu
zamieszczono w dołączonym do niego Świadectwie zgodności WE lub
w innych krajowych dokumentach
rejestracyjnych.
Kierowca jest odpowiedzialny za utrzymywanie prawidłowego
ciśnienia powietrza w oponach.9 Ostrzeżenie
Zbyt niskie ciśnienie może
prowadzić do nadmiernego
nagrzewania się opony i jej
wewnętrznego uszkodzenia
skutkującego odklejeniem się
bieżnika lub nawet rozerwaniem
opony przy dużych prędkościach
jazdy.
9 Ostrzeżenie
Dla określonych opon ciśnienie
zalecane w tabeli ciśnień w
oponach może być większe od
maksymalnego ciśnienia
oznaczonego na oponie. Nigdy nie
wolno przekraczać
maksymalnego ciśnienia
oznaczonego na oponie.
Przed regulacją ciśnienia w oponie w
pojeździe wyposażonym w układ
monitorowania ciśnienia w oponach
należy wyłączyć zapłon.
Zależność od temperatury
Ciśnienie powietrza w oponie zależy
od jej temperatury. Podczas jazdy
temperatura opon i ciśnienie w
oponach zwiększają się. Wartości
ciśnienia podane na naklejce z
informacjami o oponach lub w tabeli
wartości ciśnienia w oponach dotyczą opon w stanie zimnym, czyli o
temperaturze 20 °C.
Wzrost temperatury o 10 °C
powoduje wzrost ciśnienia o blisko
10 kPa. Należy uwzględnić ten fakt
podczas sprawdzania rozgrzanych
opon.
Wartości ciśnienia opon pokazywane
na wyświetlaczu informacyjnym
kierowcy są ciśnieniami
rzeczywistymi. Gdy opona ostygnie,
