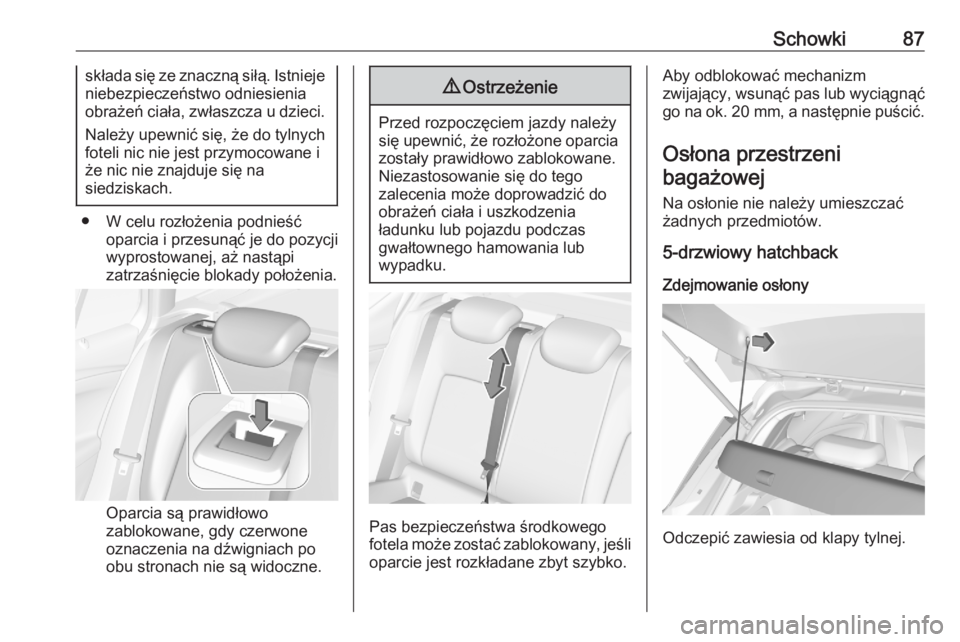

Schowki87składa się ze znaczną siłą. Istniejeniebezpieczeństwo odniesienia
obrażeń ciała, zwłaszcza u dzieci.
Należy upewnić się, że do tylnych
foteli nic nie jest przymocowane i
że nic nie znajduje się na
siedziskach.
● W celu rozłożenia podnieść oparcia i przesunąć je do pozycji
wyprostowanej, aż nastąpi
zatrzaśnięcie blokady położenia.
Oparcia są prawidłowo
zablokowane, gdy czerwone oznaczenia na dźwigniach po
obu stronach nie są widoczne.
9 Ostrzeżenie
Przed rozpoczęciem jazdy należy
się upewnić, że rozłożone oparcia zostały prawidłowo zablokowane.
Niezastosowanie się do tego
zalecenia może doprowadzić do
obrażeń ciała i uszkodzenia
ładunku lub pojazdu podczas
gwałtownego hamowania lub
wypadku.
Pas bezpieczeństwa środkowego
fotela może zostać zablokowany, jeśli oparcie jest rozkładane zbyt szybko.
Aby odblokować mechanizm
zwijający, wsunąć pas lub wyciągnąć go na ok. 20 mm, a następnie puścić.
Osłona przestrzeni
bagażowej
Na osłonie nie należy umieszczać
żadnych przedmiotów.
5-drzwiowy hatchback
Zdejmowanie osłony
Odczepić zawiesia od klapy tylnej.

88Schowki
Unieść osłonę od tyłu.
Zdjąć osłonę.
Zakładanie osłony
Zamocować osłonę w bocznych
prowadnicach i ustawić poziomo. Podczepić zawiesia do klapy tylnej.
Sports Tourer
Zamykanie rolety
Pociągnąć roletę za pomocą uchwytu
do tyłu i do góry, aż zatrzaśnie się w
bocznych zaczepach.
Otwieranie rolety
Pociągnąć uchwyt rolety do tyłu i w
dół. Osłona zwinie się automatycznie.
Demontaż rolety
Otworzyć roletę.
Pociągnąć prawą dźwignię do góry i
przytrzymać ją w tej pozycji. Unieść
najpierw prawą stronę rolety i wyjąć ją
z zaczepów.
Wszystkie wersje silnikowe z
wyjątkiem CNG: Wymontowaną
roletę można przechowywać pod
tylną osłoną podłogową, tak jak
pokazano na ilustracji. Najpierw
wsunąć lewą stronę zwiniętej rolety we wnękę z przodu po prawej stronie,
a następnie pociągnąć dźwignię do
góry i włożyć prawą stronę rolety we
wnękę z przodu po lewej stronie.

Schowki89Pokrywa schowka pod tylną podłogą
3 89.
Montaż rolety
Włożyć lewą stronę rolety w
wybranie, a następnie pociągnąć do
góry dźwignię.
Chwycić prawą stronę rolety, włożyć
w wybranie i zatrzasnąć.
Tylna osłona podłogowa
5-drzwiowy hatchbackTylną osłonę podłogową można
wyjąć. Unieść tylną część i lekko
obrócić osłonę z boku przed
wyjęciem.
Sports Tourer
Pociągnąć za uchwyt i złożyć tylną
część osłony do przodu.
Zamocować złożoną osłonę pionowo
za oparciami tylnych foteli.
Zaczepy stabilizacyjne Zaczepy stabilizacyjne są
przeznaczone do zabezpieczania
przedmiotów przed przesuwaniem
się, np. przy użyciu pasów
mocujących lub siatki ładunkowej.
5-drzwiowy hatchback
Najpierw wyjąć tylną osłonę
podłogową, aby uzyskać dostęp do zaczepów stabilizacyjnych.

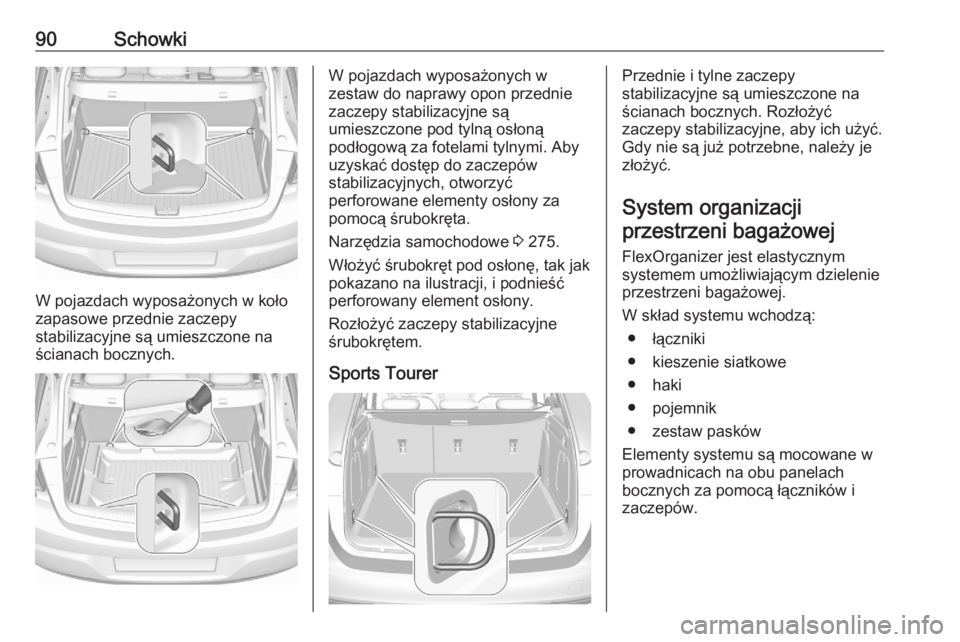

90Schowki
W pojazdach wyposażonych w koło
zapasowe przednie zaczepy
stabilizacyjne są umieszczone na
ścianach bocznych.
W pojazdach wyposażonych w
zestaw do naprawy opon przednie
zaczepy stabilizacyjne są
umieszczone pod tylną osłoną
podłogową za fotelami tylnymi. Aby
uzyskać dostęp do zaczepów
stabilizacyjnych, otworzyć
perforowane elementy osłony za
pomocą śrubokręta.
Narzędzia samochodowe 3 275.
Włożyć śrubokręt pod osłonę, tak jak
pokazano na ilustracji, i podnieść
perforowany element osłony.
Rozłożyć zaczepy stabilizacyjne
śrubokrętem.
Sports TourerPrzednie i tylne zaczepy
stabilizacyjne są umieszczone na
ścianach bocznych. Rozłożyć
zaczepy stabilizacyjne, aby ich użyć.
Gdy nie są już potrzebne, należy je
złożyć.
System organizacji przestrzeni bagażowej
FlexOrganizer jest elastycznym
systemem umożliwiającym dzielenie
przestrzeni bagażowej.
W skład systemu wchodzą: ● łączniki
● kieszenie siatkowe
● haki
● pojemnik
● zestaw pasków
Elementy systemu są mocowane w
prowadnicach na obu panelach
bocznych za pomocą łączników i
zaczepów.

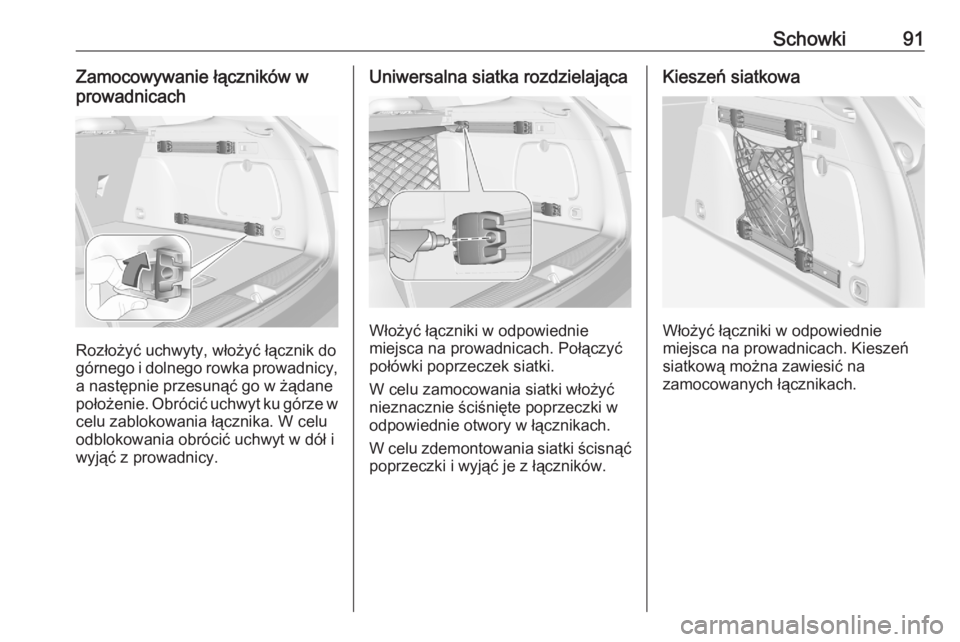

Schowki91Zamocowywanie łączników w
prowadnicach
Rozłożyć uchwyty, włożyć łącznik do
górnego i dolnego rowka prowadnicy,
a następnie przesunąć go w żądane
położenie. Obrócić uchwyt ku górze w celu zablokowania łącznika. W celu
odblokowania obrócić uchwyt w dół i
wyjąć z prowadnicy.
Uniwersalna siatka rozdzielająca
Włożyć łączniki w odpowiednie
miejsca na prowadnicach. Połączyć
połówki poprzeczek siatki.
W celu zamocowania siatki włożyć
nieznacznie ściśnięte poprzeczki w
odpowiednie otwory w łącznikach.
W celu zdemontowania siatki ścisnąć poprzeczki i wyjąć je z łączników.
Kieszeń siatkowa
Włożyć łączniki w odpowiednie
miejsca na prowadnicach. Kieszeń
siatkową można zawiesić na
zamocowanych łącznikach.

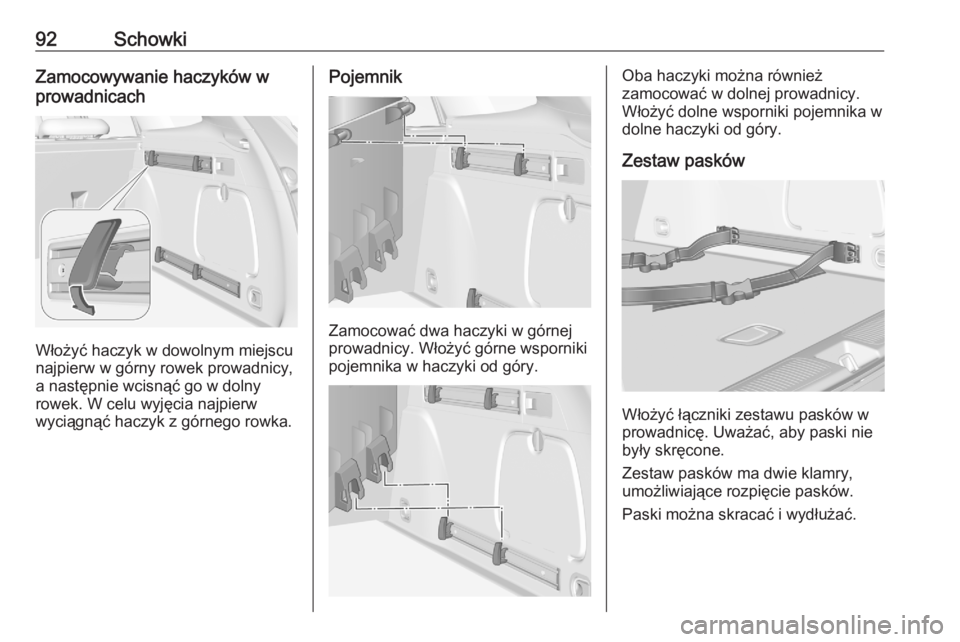

92SchowkiZamocowywanie haczyków w
prowadnicach
Włożyć haczyk w dowolnym miejscu
najpierw w górny rowek prowadnicy,
a następnie wcisnąć go w dolny
rowek. W celu wyjęcia najpierw
wyciągnąć haczyk z górnego rowka.
Pojemnik
Zamocować dwa haczyki w górnej
prowadnicy. Włożyć górne wsporniki pojemnika w haczyki od góry.
Oba haczyki można również
zamocować w dolnej prowadnicy. Włożyć dolne wsporniki pojemnika w
dolne haczyki od góry.
Zestaw pasków
Włożyć łączniki zestawu pasków w
prowadnicę. Uważać, aby paski nie
były skręcone.
Zestaw pasków ma dwie klamry,
umożliwiające rozpięcie pasków.
Paski można skracać i wydłużać.

Schowki93Siatka zabezpieczająca
Siatka zabezpieczająca jest
dostępna dla wersji Sports Tourer i można ją zainstalować za tylnymi
fotelami albo, jeżeli oparcia tylnych
foteli są złożone, za przednimi
fotelami.
Za siatką zabezpieczającą nie mogą
znajdować się pasażerowie.
Mocowanie
Za fotelami tylnymi
● W ramie dachu nad obydwoma tylnymi fotelami znajdują się
otwory montażowe: zawiesić i
zatrzasnąć pałąk siatki po jednej
stronie, a następnie ugiąć go,
zawiesić i zablokować po drugiej
stronie.
● Zamocować haki pasków siatki zabezpieczającej w zaczepach
pod tylną osłoną podłogową za
fotelami tylnymi. Aby uzyskać
dostęp do zaczepów, otworzyć perforowane elementy osłonypodłogowej po obu stronach za
pomocą śrubokrętu i rozłożyć
zaczepy. Zamocować haki w
zaczepach.
● Naciągnąć obydwa paski, pociągając za luźne końce.
● Oparcia tylnych foteli muszą być ustawione w pozycji pionowej.
Za fotelami przednimi
● W ramie dachu nad obydwomaprzednimi fotelami znajdują się
otwory montażowe: zawiesić i
zatrzasnąć pałąk siatki po jednej
stronie, a następnie ugiąć go,
zawiesić i zablokować po drugiej
stronie.

94Schowki
● Zamocować haki pasków siatkizabezpieczającej w zaczepach w
podłodze przed fotelami tylnymi.
Aby uzyskać dostęp do
zaczepów, nacisnąć
perforowane elementy osłony
podłogowej po obu stronach.
Zamocować haki w zaczepach.
● Naciągnąć obydwa paski, pociągając za luźne końce.
● Docisnąć w dół zagłówki i złożyć oparcia tylnych foteli 3 81.
Zdejmowanie
Pociągnąć klamrę na napinaczu po
obu stronach, aby zwolnić paski.
Wyjąć haki z zaczepów.
Odczepić pałąki siatki
zabezpieczającej z zaczepów w
ramie dachu.
Zwinąć siatkę i zabezpieczyć ją
paskiem.
Przechowywanie Wszystkie wersje silnikowe z
wyjątkiem CNG: Wymontowaną
siatkę zabezpieczającą można
przechowywać pod tylną osłoną
podłogową 3 89.
Trójkąt ostrzegawczy
5-drzwiowy hatchback
Trójkąt ostrzegawczy chować w
szczelinie w tylnej części przestrzeni
bagażowej.
