Pielęgnacja samochodu263
3.Ostrożnie wysunąć zespół światła
z otworów i wyjąć.
4. Odłączyć złącze od zespołu światła.
5. Nacisnąć trzy zaczepy i wyjąć oprawę żarówek z zespołu
światła.
W wersji ze światłami tylnymi LED
położenie zaczepów może się
nieco różnić.
6. Wyjąć żarówkę i zamontować nową:
Światło tylne ( 1)
Tylne światło przeciwmgielne ( 2)
(lewa strona)
Światło cofania ( 2) (prawa strona)

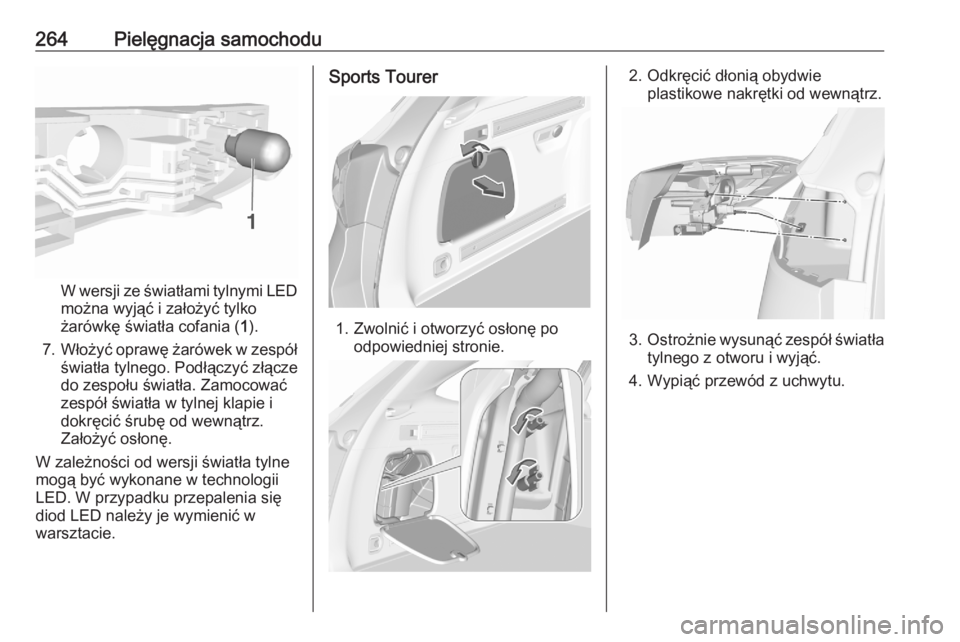

264Pielęgnacja samochodu
W wersji ze światłami tylnymi LED
można wyjąć i założyć tylko
żarówkę światła cofania ( 1).
7. Włożyć oprawę żarówek w zespół
światła tylnego. Podłączyć złącze
do zespołu światła. Zamocować
zespół światła w tylnej klapie i
dokręcić śrubę od wewnątrz.
Założyć osłonę.
W zależności od wersji światła tylne mogą być wykonane w technologiiLED. W przypadku przepalenia się
diod LED należy je wymienić w
warsztacie.
Sports Tourer
1. Zwolnić i otworzyć osłonę po odpowiedniej stronie.
2. Odkręcić dłonią obydwieplastikowe nakrętki od wewnątrz.
3.Ostrożnie wysunąć zespół światła
tylnego z otworu i wyjąć.
4. Wypiąć przewód z uchwytu.

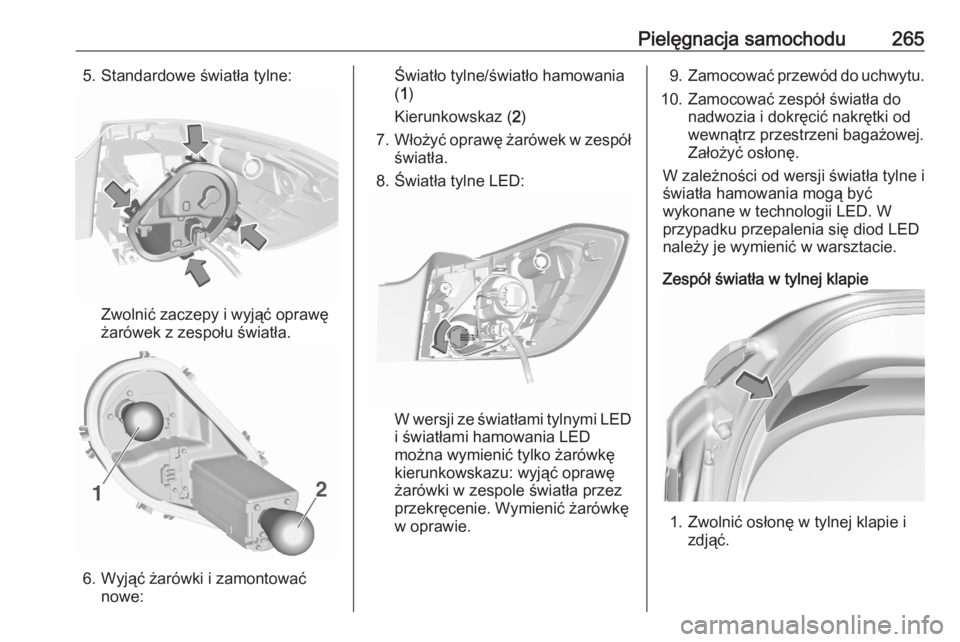

Pielęgnacja samochodu2655. Standardowe światła tylne:
Zwolnić zaczepy i wyjąć oprawę
żarówek z zespołu światła.
6. Wyjąć żarówki i zamontować nowe:
Światło tylne/światło hamowania( 1 )
Kierunkowskaz ( 2)
7. Włożyć oprawę żarówek w zespół
światła.
8. Światła tylne LED:
W wersji ze światłami tylnymi LED
i światłami hamowania LED
można wymienić tylko żarówkę
kierunkowskazu: wyjąć oprawę
żarówki w zespole światła przez
przekręcenie. Wymienić żarówkę
w oprawie.
9. Zamocować przewód do uchwytu.
10. Zamocować zespół światła do nadwozia i dokręcić nakrętki od
wewnątrz przestrzeni bagażowej.
Założyć osłonę.
W zależności od wersji światła tylne i światła hamowania mogą być
wykonane w technologii LED. W
przypadku przepalenia się diod LED
należy je wymienić w warsztacie.
Zespół światła w tylnej klapie
1. Zwolnić osłonę w tylnej klapie i zdjąć.

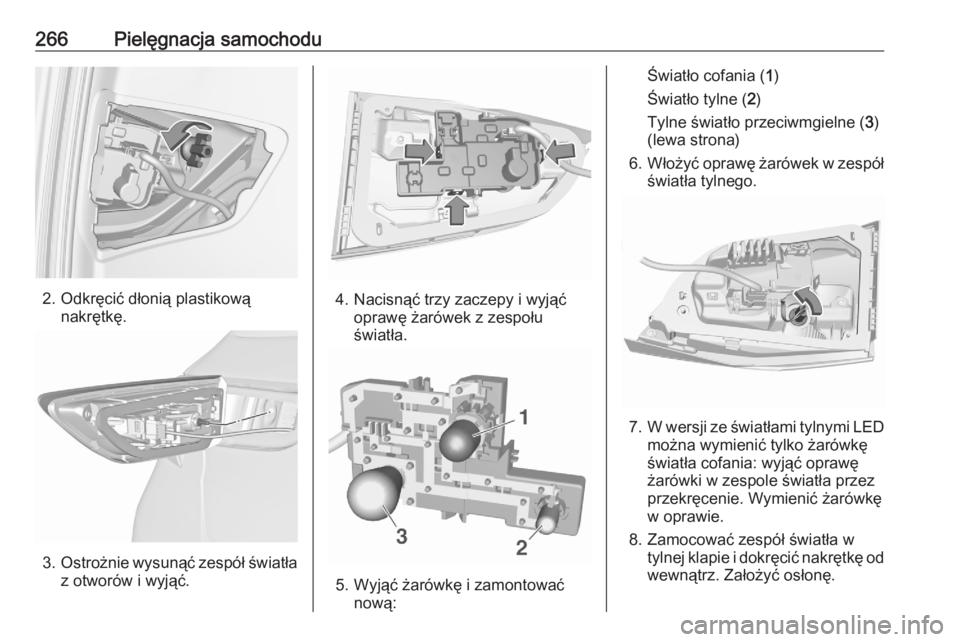

266Pielęgnacja samochodu
2. Odkręcić dłonią plastikowąnakrętkę.
3.Ostrożnie wysunąć zespół światła
z otworów i wyjąć.
4. Nacisnąć trzy zaczepy i wyjąć oprawę żarówek z zespołu
światła.
5. Wyjąć żarówkę i zamontować nową:
Światło cofania ( 1)
Światło tylne ( 2)
Tylne światło przeciwmgielne ( 3)
(lewa strona)
6. Włożyć oprawę żarówek w zespół
światła tylnego.
7. W wersji ze światłami tylnymi LED
można wymienić tylko żarówkę
światła cofania: wyjąć oprawę
żarówki w zespole światła przez
przekręcenie. Wymienić żarówkę
w oprawie.
8. Zamocować zespół światła w tylnej klapie i dokręcić nakrętkę odwewnątrz. Założyć osłonę.

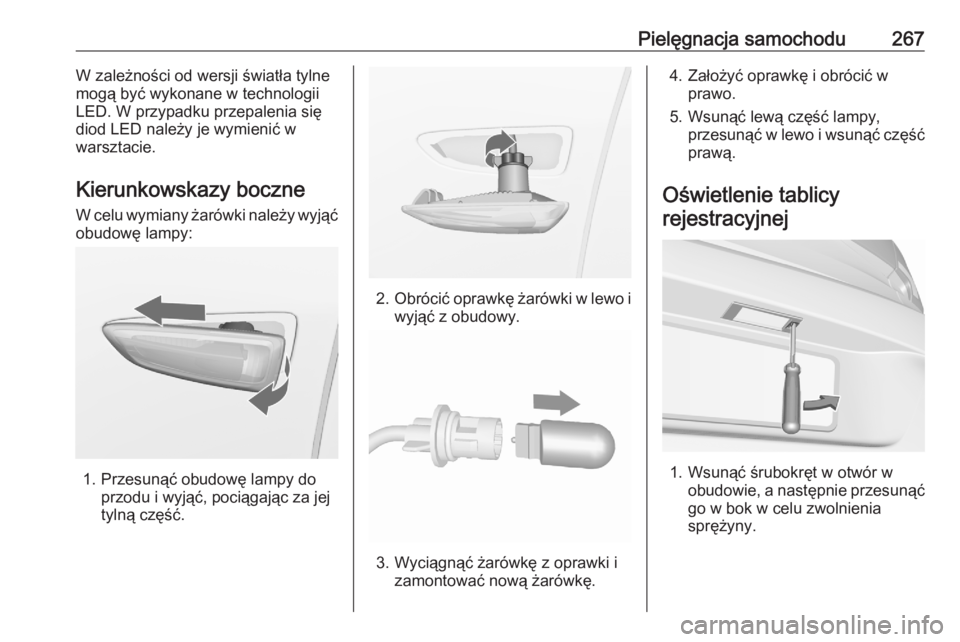

Pielęgnacja samochodu267W zależności od wersji światła tylne
mogą być wykonane w technologii LED. W przypadku przepalenia się
diod LED należy je wymienić w
warsztacie.
Kierunkowskazy boczne W celu wymiany żarówki należy wyjąćobudowę lampy:
1. Przesunąć obudowę lampy do przodu i wyjąć, pociągając za jej
tylną część.
2. Obrócić oprawkę żarówki w lewo i
wyjąć z obudowy.
3. Wyciągnąć żarówkę z oprawki i zamontować nową żarówkę.
4. Założyć oprawkę i obrócić wprawo.
5. Wsunąć lewą część lampy, przesunąć w lewo i wsunąć część
prawą.
Oświetlenie tablicy rejestracyjnej
1. Wsunąć śrubokręt w otwór w obudowie, a następnie przesunąć
go w bok w celu zwolnienia
sprężyny.

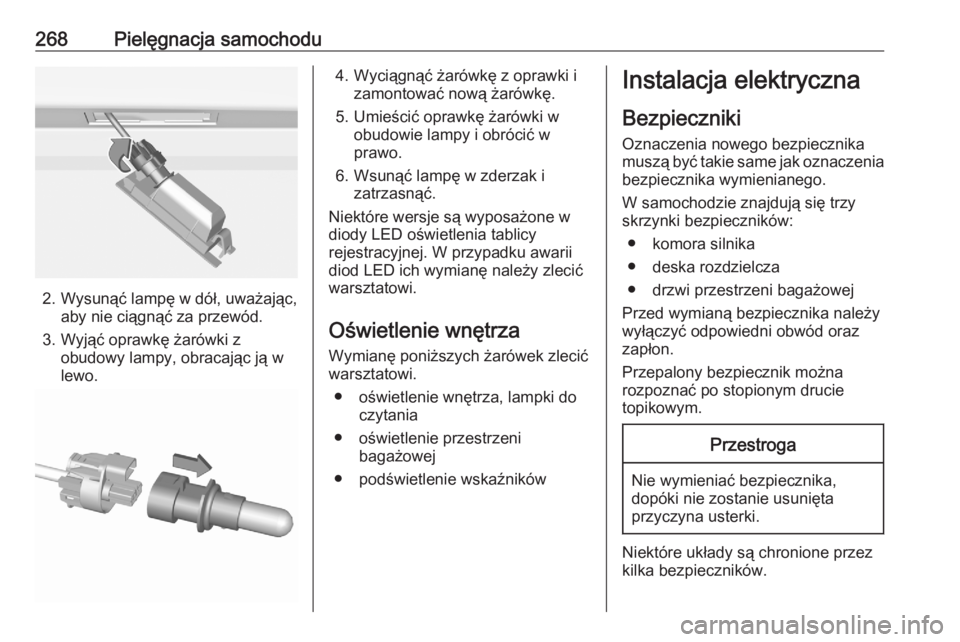

268Pielęgnacja samochodu
2. Wysunąć lampę w dół, uważając,aby nie ciągnąć za przewód.
3. Wyjąć oprawkę żarówki z obudowy lampy, obracając ją w
lewo.
4. Wyciągnąć żarówkę z oprawki i zamontować nową żarówkę.
5. Umieścić oprawkę żarówki w obudowie lampy i obrócić w
prawo.
6. Wsunąć lampę w zderzak i zatrzasnąć.
Niektóre wersje są wyposażone w
diody LED oświetlenia tablicy
rejestracyjnej. W przypadku awarii
diod LED ich wymianę należy zlecić
warsztatowi.
Oświetlenie wnętrza Wymianę poniższych żarówek zlecić
warsztatowi.
● oświetlenie wnętrza, lampki do czytania
● oświetlenie przestrzeni bagażowej
● podświetlenie wskaźnikówInstalacja elektryczna
Bezpieczniki
Oznaczenia nowego bezpiecznika
muszą być takie same jak oznaczenia bezpiecznika wymienianego.
W samochodzie znajdują się trzy
skrzynki bezpieczników:
● komora silnika
● deska rozdzielcza
● drzwi przestrzeni bagażowej
Przed wymianą bezpiecznika należy
wyłączyć odpowiedni obwód oraz
zapłon.
Przepalony bezpiecznik można
rozpoznać po stopionym drucie
topikowym.Przestroga
Nie wymieniać bezpiecznika,
dopóki nie zostanie usunięta
przyczyna usterki.
Niektóre układy są chronione przez
kilka bezpieczników.

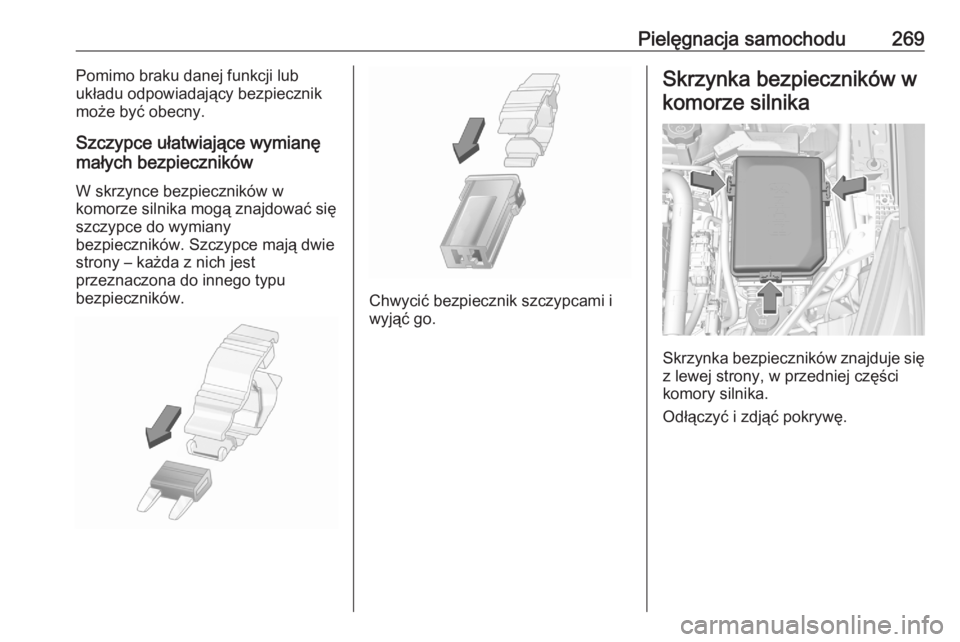

Pielęgnacja samochodu269Pomimo braku danej funkcji lub
układu odpowiadający bezpiecznik
może być obecny.
Szczypce ułatwiające wymianę
małych bezpieczników
W skrzynce bezpieczników w
komorze silnika mogą znajdować się
szczypce do wymiany
bezpieczników. Szczypce mają dwie strony – każda z nich jest
przeznaczona do innego typu
bezpieczników.
Chwycić bezpiecznik szczypcami i
wyjąć go.
Skrzynka bezpieczników w
komorze silnika
Skrzynka bezpieczników znajduje się z lewej strony, w przedniej części
komory silnika.
Odłączyć i zdjąć pokrywę.

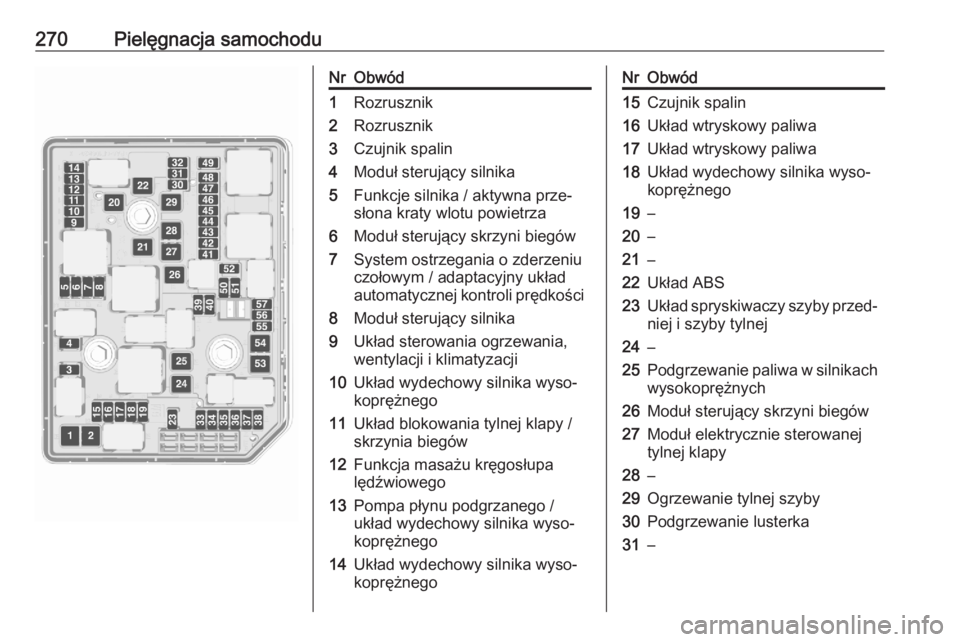

270Pielęgnacja samochoduNrObwód1Rozrusznik2Rozrusznik3Czujnik spalin4Moduł sterujący silnika5Funkcje silnika / aktywna prze‐
słona kraty wlotu powietrza6Moduł sterujący skrzyni biegów7System ostrzegania o zderzeniu
czołowym / adaptacyjny układ
automatycznej kontroli prędkości8Moduł sterujący silnika9Układ sterowania ogrzewania,
wentylacji i klimatyzacji10Układ wydechowy silnika wyso‐
koprężnego11Układ blokowania tylnej klapy /
skrzynia biegów12Funkcja masażu kręgosłupa
lędźwiowego13Pompa płynu podgrzanego /
układ wydechowy silnika wyso‐
koprężnego14Układ wydechowy silnika wyso‐ koprężnegoNrObwód15Czujnik spalin16Układ wtryskowy paliwa17Układ wtryskowy paliwa18Układ wydechowy silnika wyso‐
koprężnego19–20–21–22Układ ABS23Układ spryskiwaczy szyby przed‐ niej i szyby tylnej24–25Podgrzewanie paliwa w silnikach
wysokoprężnych26Moduł sterujący skrzyni biegów27Moduł elektrycznie sterowanej
tylnej klapy28–29Ogrzewanie tylnej szyby30Podgrzewanie lusterka31–
