Pielęgnacja samochodu255Płyn hamulcowy9Ostrzeżenie
Płyn hamulcowy jest trujący i
powoduje korozję. Unikać jego
styczności z oczami, skórą,
tkaninami i powierzchniami
lakierowanymi.
Poziom płynu hamulcowego musi
zawierać się między oznaczeniami
MIN i MAX .
Jeśli poziom płynu jest poniżej
oznaczenia MIN, należy skorzystać z
pomocy warsztatu.
Płyn hamulcowy i sprzęgłowy 3 303.
Akumulator pojazdu
Akumulator pojazdu znajduje się w
przestrzeni bagażowej.
Są w niej dostępne punkty służące do podłączania przewodów
rozruchowych 3 293.
Zamontowany w samochodzie
akumulator jest bezobsługowy, pod
warunkiem że sposób użytkowania
umożliwia odpowiednie ładowanie
akumulatora. Jazda na krótkich
dystansach i częste uruchamianie
silnika może rozładować akumulator.
Unikać niepotrzebnego używania odbiorników energii elektrycznej.
Zużytych baterii i akumulatora nie
należy wyrzucać wraz z innymi
odpadami domowymi. Wymagane
jest dostarczenie tych odpadów do
odpowiedniego punktu zbiórki.
Jeśli samochód nie będzie używany
przez ponad cztery tygodnie, może dojść do rozładowania akumulatora.Odłączyć zacisk ujemny akumulatora od instalacji elektrycznej samochodu.
Przed przystąpieniem do odłączania
lub podłączania przewodów
akumulatora należy bezwzględnie
wyłączyć zapłon.
Zabezpieczenie akumulatora przed rozładowaniem 3 153.

256Pielęgnacja samochoduOdłączanie akumulatora
Jeśli akumulator pojazdu ma zostać
odłączony (np. w celu wykonania
czynności konserwacyjnych), syrenę
alarmową należy wyłączyć w
następujący sposób: Włączyć, a
następnie wyłączyć zapłon, po czym
odłączyć akumulator pojazdu w ciągu 15 sekund.
Wymiana akumulatora pojazdu Uwaga
Wszelkie odstępstwa od instrukcji podanych w tym punkcie mogą
doprowadzić do tymczasowego
wyłączenia lub zakłócenia działania
systemu stop-start.
Podczas wymiany akumulatora
pojazdu należy upewnić się, że w
pobliżu bieguna dodatniego nowego
akumulatora nie ma żadnych
otwartych otworów wentylacyjnych.
Jeśli w tym miejscu znajduje się otwór wentylacyjny, wymagane jest jego
zablokowanie zaślepką, podczas gdy otwór w pobliżu bieguna ujemnego
musi pozostać otwarty.Akumulator należy zawsze
wymieniać na akumulator tego
samego typu.
Akumulator pojazdu musi być
wymieniony przez warsztat.
System stop-start 3 173.
Ładowanie akumulatora pojazdu9 Ostrzeżenie
W pojazdach z systemem stop-
start zadbać o to, aby przy
korzystaniu z urządzenia do
ładowania akumulatorów napięcie ładowania nie przekraczało
14,6 V . W przeciwnym razie może
dojść do uszkodzenia
akumulatora.
Uruchamianie silnika przy użyciu
przewodów rozruchowych 3 293.
Zabezpieczenie przed
rozładowaniem
Komunikat dotyczący napięcia baterii
W przypadku zbyt niskiego napięcia
akumulatora pojazdu na
wyświetlaczu informacyjnym
kierowcy pojawi się komunikat
ostrzegawczy.
Podczas jazdy funkcja ograniczania
obciążenia akumulatora wyłącza na
pewien czas niektóre układy, np.
ogrzewanie tylnej szyby.
Układy te są włączane ponownie, gdy
tylko pozwalają na to warunki.
Zwiększenie ładowania na wolnych
obrotach
Jeżeli w związku ze stanem
akumulatora wymaga on
doładowania, konieczne jest
zwiększenie mocy alternatora.
Następuje ono poprzez zwiększenie
ładowania na wolnych obrotach, co
może być słyszalne.
Na wyświetlaczu informacyjnym
kierowcy pokazuje się komunikat.

Pielęgnacja samochodu257Gniazdko zasilania
Gniazdka są wyłączane w przypadku
niskiego napięcia akumulatora
pojazdu.
Naklejka ostrzegawcza
Znaczenie symboli: ● Unikać iskier, otwartego ognia i palenia tytoniu.
● Zawsze chronić oczy. Wybuchowe gazy mogą
doprowadzić do utraty wzroku lub
obrażeń.
● Akumulator przechowywać w miejscu niedostępnym dla dzieci.
● Akumulator zawiera kwas siarkowy, który może
spowodować utratę wzroku lub
poważne oparzenia.
● Dodatkowe informacje zamieszczono w Podręczniku
użytkownika.
● W pobliżu akumulatora mogą być
obecne wybuchowe gazy.
Odpowietrzanie układu paliwowego silnika
wysokoprężnego
W razie całkowitego opróżnienia zbiornika paliwa układ paliwowy
samochodu z silnikiem
wysokoprężnym musi zostać
odpowietrzony. Włączyć zapłon
trzykrotnie, za każdym razem na
15 sekund. Następnie uruchomić
silnik na czas nie dłuższy niż
40 sekund. Po upływie co najmniej
5 sekund powtórzyć te czynności.
Jeśli nadal nie można będzie
uruchomić silnika, należy skorzystać
z pomocy warsztatu.Wymiana piór wycieraczek
Szyba przednia
Unieść ramię wycieraczki do pozycji
pionowej, a następnie wcisnąć
przycisk w celu odblokowania i
zdjęcia pióra.
Przyłożyć pióro wycieraczki
nachylone pod niewielkim kątem do
ramienia wycieraczki i wcisnąć aż do
zatrzaśnięcia.
Ostrożnie opuścić ramię wycieraczki.

258Pielęgnacja samochoduSzyba tylna
Unieść ramię wycieraczki. Zdjąć pióro
wycieraczki w sposób pokazany na
rysunku.
Przyłożyć pióro wycieraczki
nachylone pod niewielkim kątem do
ramienia wycieraczki i wcisnąć aż do
zatrzaśnięcia.
Ostrożnie opuścić ramię wycieraczki.
Wymiana żarówek
Wyłączyć zapłon i wyłączyć światła,
których żarówka wymaga wymiany, i
zamknąć drzwi.
Nowe żarówki należy chwytać
wyłącznie za cokół. Nie dotykać
części szklanej gołymi rękoma.
Podczas wymiany korzystać
wyłącznie z żarówek tego samego
typu.
Żarówki reflektorów wymienia się od strony komory silnika.
Kontrola żarówek Po wymianie żarówki włączyć zapłon,
a następnie włączyć i sprawdzić
światła.
Reflektory halogenowe Reflektory halogenowe z oddzielnymiżarówkami dla świateł mijania i
świateł drogowych.
Światło mijania ( 1) – żarówka po
stronie zewnętrznej.
Światło drogowe ( 2) – żarówka po
stronie wewnętrznej.

Pielęgnacja samochodu259Światło mijania (1)
1. Obrócić osłonę w lewo i zdjąć.
2. Odłączyć zacisk sprężynowy oduchwytu, pociągając go.
Wyciągnąć oprawkę żarówki z
obudowy reflektora.
3. Odłączyć żarówkę od oprawki i zamontować nową żarówkę.
4. Włożyć oprawkę żarówki, umieszczając dwa występy w
obudowie reflektora i obracając
oprawkę w prawo, aż do
zablokowania.
5. Wsunąć zacisk sprężynowy z powrotem na swoje miejsce.
6. Założyć osłonę i obrócić w prawo.
Światło drogowe (2)
1. Obrócić osłonę w lewo i zdjąć.

260Pielęgnacja samochodu2. Odłączyć zacisk sprężynowy oduchwytu, przesuwając go w przód
i w bok. Obrócić zacisk
sprężynowy w dół.
3. Wyciągnąć oprawkę żarówki z obudowy reflektora.
4. Odłączyć żarówkę od oprawki izamontować nową żarówkę.
5. Włożyć oprawkę żarówki i założyć
zacisk sprężynowy.
Założyć osłonę i obrócić w prawo.
Przednie kierunkowskazy
W przypadku awarii diod LED ich
wymianę należy zlecić warsztatowi.
Światło pozycyjne
W przypadku awarii diod LED ich
wymianę należy zlecić warsztatowi.
Światła do jazdy dziennej W przypadku awarii diod LED ich
wymianę należy zlecić warsztatowi.
Przednie światłaprzeciwmgielne
Dostęp do żarówek można uzyskać
od spodu pojazdu.
1. Wykręcić śrubę śrubokrętem i zdjąć płytkę przednią.
2. Odłączyć złącze wtykowe, naciskając wypust mocujący.
3. Wymienić zespół żarówki i podłączyć złącze wtykowe.
Zwrócić uwagę, że żarówka i
oprawka stanowią jeden zespół i
należy je wymieniać razem.
4. Włożyć oprawkę żarówki w zespół
światła, obracając ją w prawo, i
zablokować.
5. Zamontować zespół światła, dokręcając śruby.
6. Przymocować płytkę przednią i dokręcić śrubę.

Pielęgnacja samochodu261Światła tylne
5-drzwiowy hatchback
1. Zwolnić osłonę po odpowiedniej stronie i zdjąć.
2. Samochody z zestawem do naprawy opon: Przed
przystąpieniem do wymiany
żarówek znajdujących się z
prawej strony najpierw odkręcić
plastikową nakrętkę i wyjąć wkład z pojemnikiem ze szczeliwem.
3. Odkręcić dłonią dwie plastikowe nakrętki od wewnątrz.
4.Ostrożnie wysunąć zespół światła
tylnego z otworu i wyjąć.
5. Wypiąć przewód z uchwytu.

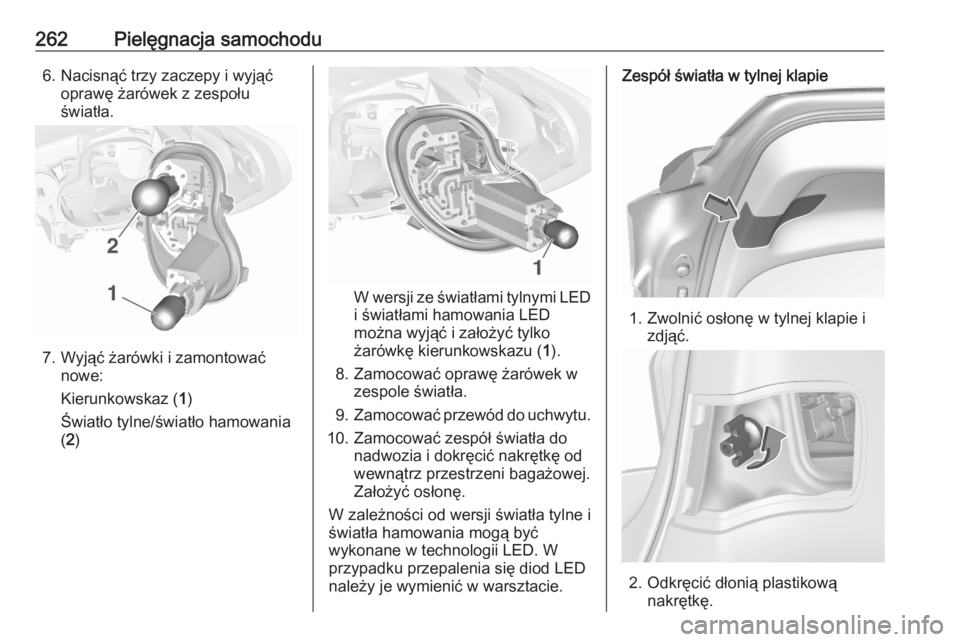

262Pielęgnacja samochodu6. Nacisnąć trzy zaczepy i wyjąćoprawę żarówek z zespołu
światła.
7. Wyjąć żarówki i zamontować nowe:
Kierunkowskaz ( 1)
Światło tylne/światło hamowania ( 2 )
W wersji ze światłami tylnymi LED
i światłami hamowania LED
można wyjąć i założyć tylko
żarówkę kierunkowskazu ( 1).
8. Zamocować oprawę żarówek w zespole światła.
9. Zamocować przewód do uchwytu.
10. Zamocować zespół światła do nadwozia i dokręcić nakrętkę od
wewnątrz przestrzeni bagażowej.
Założyć osłonę.
W zależności od wersji światła tylne i
światła hamowania mogą być
wykonane w technologii LED. W
przypadku przepalenia się diod LED
należy je wymienić w warsztacie.
Zespół światła w tylnej klapie
1. Zwolnić osłonę w tylnej klapie i zdjąć.
2. Odkręcić dłonią plastikowąnakrętkę.
