2020 FIAT PUNTO Betriebsanleitung (in German)

29
SICHERHEIT
ANLASSEN
UND FAHREN
KONTROLL-
LEUCHTEN UND MELDUNGEN
IM NOTFALL
WA RT U N G
UND PFLEGE
TECHNISCHE DATEN
ALPHABETI-SCHES
VERZEICHNIS
ARMATUREN- BRETT UND
BEDIENGUNGEN

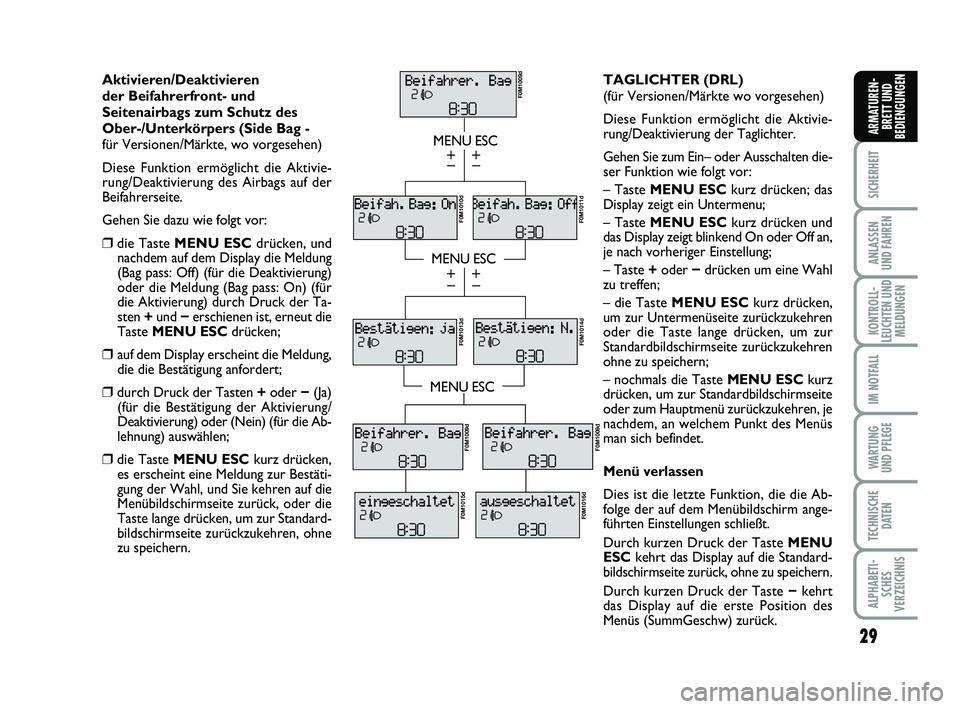

Aktivieren/Deaktivieren
der Beifahrerfront- und
Seitenairbags zum Schutz des
Ober-/Unterkörpers (Side Bag -
für Versionen/Märkte, wo vorgesehen)
Diese Funktion ermöglicht die Aktivie-
rung/Deaktivierung des Airbags auf der
Beifahrerseite.
Gehen Sie dazu wie folgt vor:
❒die Taste MENU ESC drücken, und
nachdem auf dem Display die Meldung
(Bag pass: Off) (für die Deaktivierung)
oder die Meldung (Bag pass: On) (für
die Aktivierung) durch Druck der Ta-
sten +und −erschienen ist, erneut die
Taste MENU ESC drücken;
❒auf dem Display erscheint die Meldung,
die die Bestätigung anfordert;
❒durch Druck der Tasten +oder −(Ja)
(für die Bestätigung der Aktivierung/
Deaktivierung) oder (Nein) (für die Ab-
lehnung) auswählen;
❒die Taste MENU ESC kurz drücken,
es erscheint eine Meldung zur Bestäti-
gung der Wahl, und Sie kehren auf die
Menübildschirmseite zurück, oder die
Taste lange drücken, um zur Standard-
bildschirmseite zurückzukehren, ohne
zu speichern.
MENU ESC
MENU ESC
MENU ESC
–
+
–
+
–
+
–
+
F0M1009d
F0M1011d F0M1010d
F0M1013d
F0M1014d
F0M1009d
F0M1015d
F0M1016d F0M1009d
TAGLICHTER (DRL)
(für Versionen/Märkte wo vorgesehen)
Diese Funktion ermöglicht die Aktivie-
rung/Deaktivierung der Taglichter.
Gehen Sie zum Ein– oder Ausschalten die-
ser Funktion wie folgt vor:
– Taste
MENU ESC kurz drücken; das
Display zeigt ein Untermenu;
– Taste MENU ESC kurz drücken und
das Display zeigt blinkend On oder Off an,
je nach vorheriger Einstellung;
– Taste + oder −drücken um eine Wahl
zu treffen;
– die Taste MENU ESC kurz drücken,
um zur Untermenüseite zurückzukehren
oder die Taste lange drücken, um zur
Standardbildschirmseite zurückzukehren
ohne zu speichern;
– nochmals die Taste MENU ESCkurz
drücken, um zur Standardbildschirmseite
oder zum Hauptmenü zurückzukehren, je
nachdem, an welchem Punkt des Menüs
man sich befindet.
Menü verlassen
Dies ist die letzte Funktion, die die Ab-
folge der auf dem Menübildschirm ange-
führten Einstellungen schließt.
Durch kurzen Druck der Taste MENU
ESC kehrt das Display auf die Standard-
bildschirmseite zurück, ohne zu speichern.
Durch kurzen Druck der Taste − kehrt
das Display auf die erste Position des
Menüs (SummGeschw) zurück.
001-032 PUNTO POP 1ed D 31/03/14 09:20 Pagina 29

30
SICHERHEIT
ANLASSEN
UND FAHREN
KONTROLL-
LEUCHTEN UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE DATEN
ALPHABETI-SCHES
VERZEICHNIS
ARMATUREN- BRETT UND
BEDIENGUNGEN

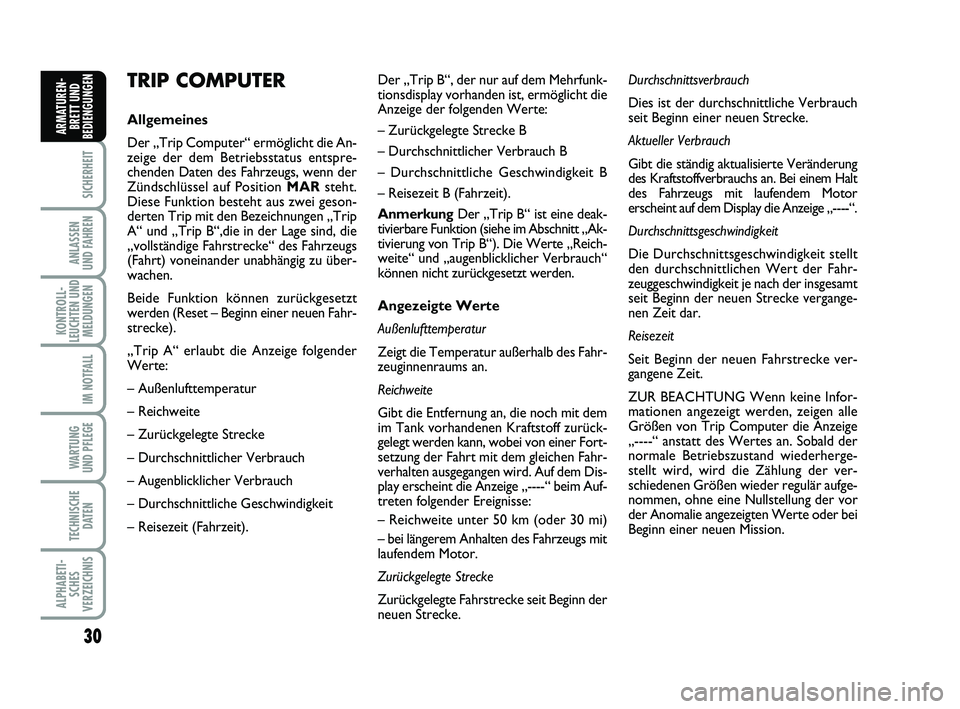

TRIP COMPUTER
Allgemeines
Der „Trip Computer“ ermöglicht die An-
zeige der dem Betriebsstatus entspre-
chenden Daten des Fahrzeugs, wenn der
Zündschlüssel auf Position MAR steht.
Diese Funktion besteht aus zwei geson-
derten Trip mit den Bezeichnungen „Trip
A“ und „Trip B“,die in der Lage sind, die
„vollständige Fahrstrecke“ des Fahrzeugs
(Fahrt) voneinander unabhängig zu über-
wachen.
Beide Funktion können zurückgesetzt
werden (Reset – Beginn einer neuen Fahr-
strecke).
„Trip A“ erlaubt die Anzeige folgender
Werte:
– Außenlufttemperatur
– Reichweite
– Zurückgelegte Strecke
– Durchschnittlicher Verbrauch
– Augenblicklicher Verbrauch
– Durchschnittliche Geschwindigkeit
– Reisezeit (Fahrzeit). Der „Trip B“, der nur auf dem Mehrfunk-
tionsdisplay vorhanden ist, ermöglicht die
Anzeige der folgenden Werte:
– Zurückgelegte Strecke B
– Durchschnittlicher Verbrauch B
– Durchschnittliche Geschwindigkeit B
– Reisezeit B (Fahrzeit).
Anmerkung
Der „Trip B“ ist eine deak-
tivierbare Funktion (siehe im Abschnitt „Ak-
tivierung von Trip B“). Die Werte „Reich-
weite“ und „augenblicklicher Verbrauch“
können nicht zurückgesetzt werden.
Angezeigte Werte
Außenlufttemperatur
Zeigt die Temperatur außerhalb des Fahr-
zeuginnenraums an.
Reichweite
Gibt die Entfernung an, die noch mit dem
im Tank vorhandenen Kraftstoff zurück-
gelegt werden kann, wobei von einer Fort-
setzung der Fahrt mit dem gleichen Fahr-
verhalten ausgegangen wird. Auf dem Dis-
play erscheint die Anzeige „----“ beim Auf-
treten folgender Ereignisse:
– Reichweite unter 50 km (oder 30 mi)
– bei längerem Anhalten des Fahrzeugs mit
laufendem Motor.
Zurückgelegte Strecke
Zurückgelegte Fahrstrecke seit Beginn der
neuen Strecke. Durchschnittsverbrauch
Dies ist der durchschnittliche Verbrauch
seit Beginn einer neuen Strecke.
Aktueller Verbrauch
Gibt die ständig aktualisierte Veränderung
des Kraftstoffverbrauchs an. Bei einem Halt
des Fahrzeugs mit laufendem Motor
erscheint auf dem Display die Anzeige „----“.
Durchschnittsgeschwindigkeit
Die Durchschnittsgeschwindigkeit stellt
den durchschnittlichen Wert der Fahr-
zeuggeschwindigkeit je nach der insgesamt
seit Beginn der neuen Strecke vergange-
nen Zeit dar.
Reisezeit
Seit Beginn der neuen Fahrstrecke ver-
gangene Zeit.
ZUR BEACHTUNG Wenn keine Infor-
mationen angezeigt werden, zeigen alle
Größen von Trip Computer die Anzeige
„----“ anstatt des Wertes an. Sobald der
normale Betriebszustand wiederherge-
stellt wird, wird die Zählung der ver-
schiedenen Größen wieder regulär aufge-
nommen, ohne eine Nullstellung der vor
der Anomalie angezeigten Werte oder bei
Beginn einer neuen Mission.
001-032 PUNTO POP 1ed D 31/03/14 09:20 Pagina 30

31
SICHERHEIT
ANLASSEN
UND FAHREN
KONTROLL-
LEUCHTEN UND MELDUNGEN
IM NOTFALL
WA RT U N G
UND PFLEGE
TECHNISCHE DATEN
ALPHABETI-SCHES
VERZEICHNIS
ARMATUREN- BRETT UND
BEDIENGUNGEN
Abb. 21F0M0609m
Bedientaste TRIP Abb. 21
Die Taste TRIP oben auf dem rechten
Hebel ermöglicht bei Zündschlüssel auf
MAR den Zugang zur Anzeige der vorher
beschriebenen Werte sowie die Rückset-
zung der Werte, um eine neue Fahr-
strecke zu beginnen:
– kurzer Druck für den Zugang zu den An-
zeigen der verschiedenen Werte
– langer Druck für die Rücksetzung (re-
set) und danach den Beginn einer neuen
Fahrstrecke. Neue Fahrstrecke
Sie beginnt, wenn eine Rücksetzung er-
folgt:
– „manuell“ durch den Benutzer durch
Druck der entsprechenden Taste;
– „automatisch“, wenn die „zurückgelegte
Fahrstrecke“ den Wert je nach installier-
tem Display von 3999,9 km oder 9999,9 km
erreicht, oder wenn die „Fahrtzeit“ den
Wert von 99.59 (99 Stunden und 59 Mi-
nuten) erreicht;
– nach jedem Abklemmen und darauf fol-
gendem neuen Anschluss der Batterie.
ZUR BEACHTUNG Im Rücksetzvorgang
bei Vorhandensein der Anzeigen des „Trip
A“ erfolgt nur der Reset der Werte die-
ser Funktion.
ZUR BEACHTUNG Im Rücksetzvorgang
bei Vorhandensein der Anzeigen des „Trip
B“ erfolgt nur der Reset der Werte die-
ser Funktion.
Vorgehensweise zu Beginn
einer Fahrt
Bei Zündschlüssel auf MAR
das Rückset-
zen ausführen (Reset), indem Sie die Ta-
ste TRIP länger als 2 Sekunden drücken.
Trip verlassen
Zum Verlassen der Funktion Trip: die Ta-
ste MENU ESC länger als 2 Sekunden
drücken.
001-032 PUNTO POP 1ed D 31/03/14 09:20 Pagina 31

32
SICHERHEIT
ANLASSEN
UND FAHREN
KONTROLL-
LEUCHTEN UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE DATEN
ALPHABETI-SCHES
VERZEICHNIS
ARMATUREN- BRETT UND
BEDIENGUNGEN
Die Stoffbezüge und -verklei-
dungen Ihres Fahrzeugs sind so
ausgelegt, dass sie bei norma-
lem Gebrauch eine lange Le-
bensdauer haben. Trotzdem sind Reibun-
gen zu vermeiden, die über das normale
Maß und/oder längere Zeiträume gehen
und durch Verzierungen an Kleidungs-
stücken (Metallschnallen, Nieten, Klett-
befestigungen oder Ähnliches) verursacht
werden. Wenn diese örtlich begrenzt und
unter hohem Druck auf die Gewebe ein-
wirken, kann es zum Reißen von Fäden
und dadurch zur Beschädigung des Futters
kommen.
Hebel für die Höheneinstellung Abb. 22
(für Versionen/Märkte, wo vorgesehen)
Den Hebel B betätigen und nach oben oder
unten verstellen, bis die gewünschte Höhe
erreicht wird.
ZUR BEACHTUNG Die Einstellung kann
nur vorgenommen werden, wenn man auf
dem Sitz sitzt.
Einstellung der
Rückenlehnenneigung Abb. 22
Das Handrad C drehen.

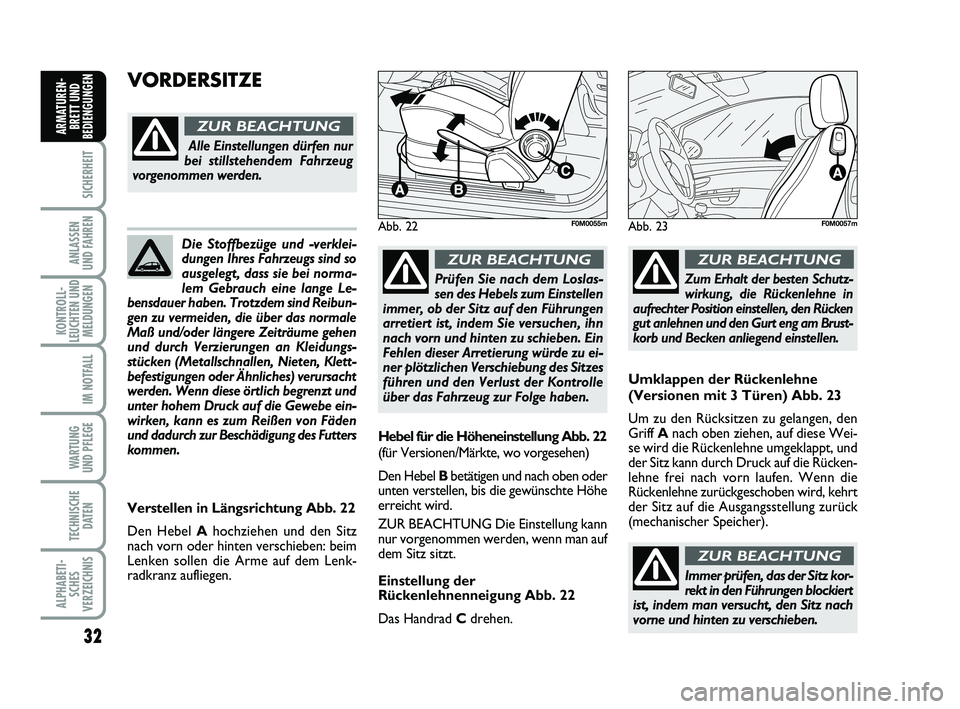

VORDERSITZE
Abb. 22F0M0055m
Alle Einstellungen dürfen nur
bei stillstehendem Fahrzeug
vorgenommen werden.
ZUR BEACHTUNG
Verstellen in Längsrichtung Abb. 22
Den Hebel A hochziehen und den Sitz
nach vorn oder hinten verschieben: beim
Lenken sollen die Arme auf dem Lenk-
radkranz aufliegen.
Prüfen Sie nach dem Loslas-
sen des Hebels zum Einstellen
immer, ob der Sitz auf den Führungen
arretiert ist, indem Sie versuchen, ihn
nach vorn und hinten zu schieben. Ein
Fehlen dieser Arretierung würde zu ei-
ner plötzlichen Verschiebung des Sitzes
führen und den Verlust der Kontrolle
über das Fahrzeug zur Folge haben.
ZUR BEACHTUNG
Zum Erhalt der besten Schutz-
wirkung, die Rückenlehne in
aufrechter Position einstellen, den Rücken
gut anlehnen und den Gurt eng am Brust-
korb und Becken anliegend einstellen.
ZUR BEACHTUNG
Abb. 23F0M0057m
Umklappen der Rückenlehne
(Versionen mit 3 Türen) Abb. 23
Um zu den Rücksitzen zu gelangen, den
Griff Anach oben ziehen, auf diese Wei-
se wird die Rückenlehne umgeklappt, und
der Sitz kann durch Druck auf die Rücken-
lehne frei nach vorn laufen. Wenn die
Rückenlehne zurückgeschoben wird, kehrt
der Sitz auf die Ausgangsstellung zurück
(mechanischer Speicher).
Immer prüfen, das der Sitz kor-
rekt in den Führungen blockiert
ist, indem man versucht, den Sitz nach
vorne und hinten zu verschieben.
ZUR BEACHTUNG
001-032 PUNTO POP 1ed D 31/03/14 09:20 Pagina 32

33
SICHERHEIT
ANLASSEN
UND FAHREN
KONTROLL-
LEUCHTEN UND MELDUNGEN
IM NOTFALL
WA RT U N G
UND PFLEGE
TECHNISCHE DATEN
ALPHABETI-SCHES
VERZEICHNIS
ARMATUREN- BRETT UND
BEDIENGUNGEN
Die Stoffbezüge und -verklei-
dungen Ihres Fahrzeugs sind
so ausgelegt, dass sie bei nor-
malem Gebrauch eine lange
Lebensdauer haben. Trotzdem sind
Reibungen zu vermeiden, die über das
normale Maß und/oder längere
Zeiträume gehen und durch Verzierun-
gen an Kleidungsstücken (Metall-
schnallen, Nieten, Klettbefestigungen
oder Ähnliches) verursacht werden.
Wenn diese örtlich begrenzt und unter
hohem Druck auf die Gewebe einwir-
ken, kann es zum Reißen von Fäden
und dadurch zur Beschädigung des Fut-
ters kommen.

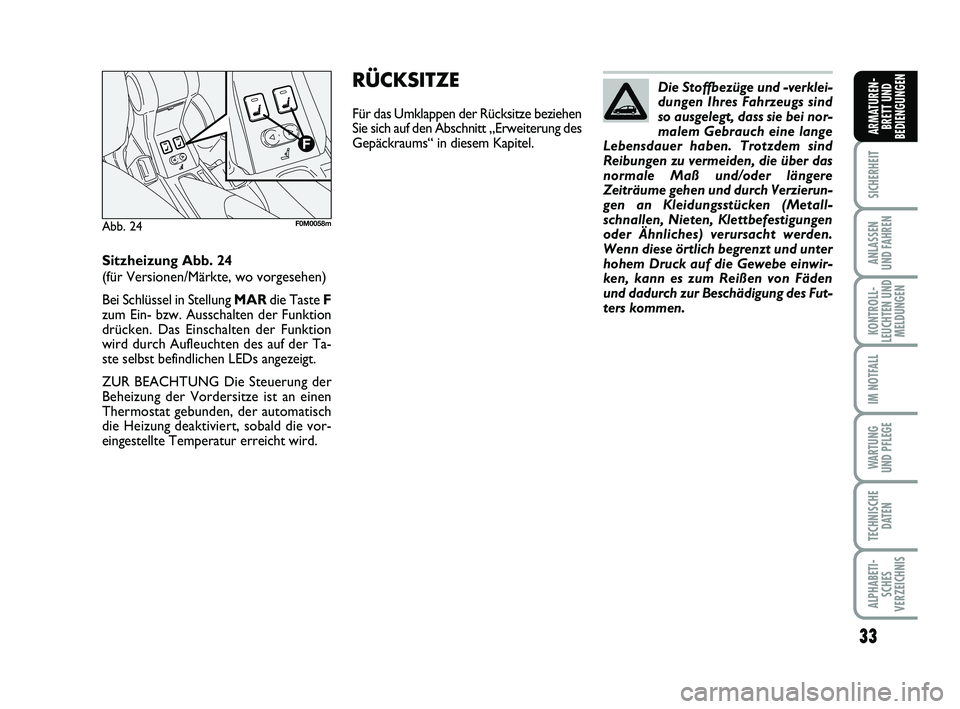

Sitzheizung Abb. 24
(für Versionen/Märkte, wo vorgesehen)
Bei Schlüssel in Stellung
MARdie Taste F
zum Ein- bzw. Ausschalten der Funktion
drücken. Das Einschalten der Funktion
wird durch Aufleuchten des auf der Ta-
ste selbst befindlichen LEDs angezeigt.
ZUR BEACHTUNG Die Steuerung der
Beheizung der Vordersitze ist an einen
Thermostat gebunden, der automatisch
die Heizung deaktiviert, sobald die vor-
eingestellte Temperatur erreicht wird.RÜCKSITZE
Für das Umklappen der Rücksitze beziehen
Sie sich auf den Abschnitt „Erweiterung des
Gepäckraums“ in diesem Kapitel.
Abb. 24F0M0058m
033-069 PUNTO POP 1ed D 30/08/13 09.00 Pagina 33

34
SICHERHEIT
ANLASSEN
UND FAHREN
KONTROLL-
LEUCHTEN UND MELDUNGEN
IM NOTFALL
WA RT U N G
UND PFLEGE
TECHNISCHE DATEN
ALPHABETI-SCHES
VERZEICHNIS
ARMATUREN- BRETT UND
BEDIENGUNGEN

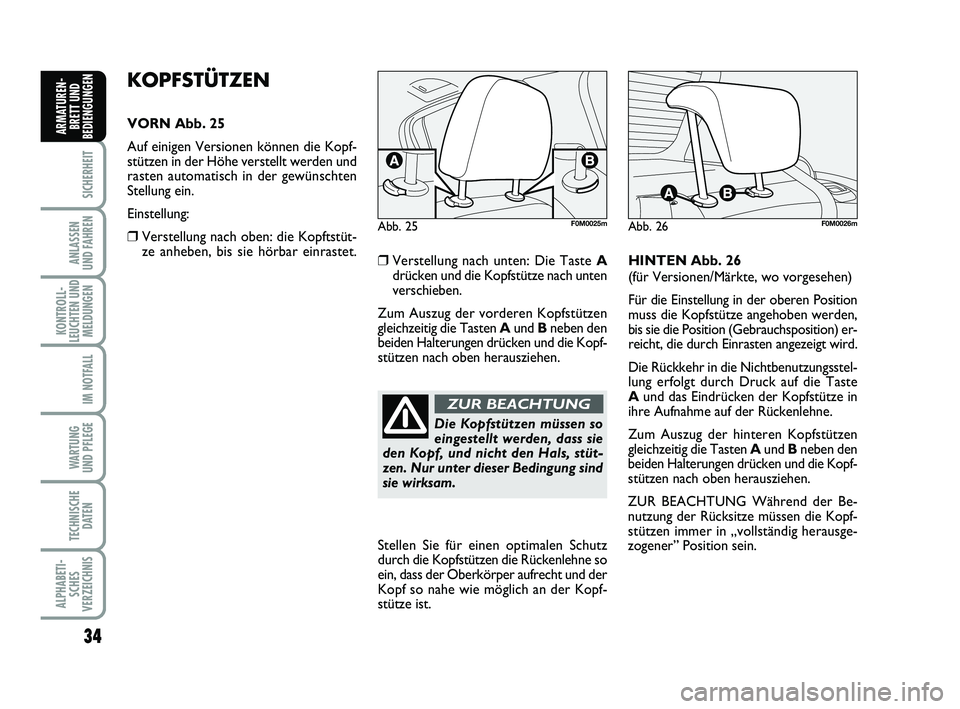

KOPFSTÜTZEN
VORN Abb. 25
Auf einigen Versionen können die Kopf-
stützen in der Höhe verstellt werden und
rasten automatisch in der gewünschten
Stellung ein.
Einstellung:
❒Verstellung nach oben: die Kopftstüt- ze anheben, bis sie hörbar einrastet.
❒Verstellung nach unten: Die Taste A
drücken und die Kopfstütze nach unten
verschieben.
Zum Auszug der vorderen Kopfstützen
gleichzeitig die Tasten Aund Bneben den
beiden Halterungen drücken und die Kopf-
stützen nach oben herausziehen. HINTEN Abb. 26
(für Versionen/Märkte, wo vorgesehen)
Für die Einstellung in der oberen Position
muss die Kopfstütze angehoben werden,
bis sie die Position (Gebrauchsposition) er-
reicht, die durch Einrasten angezeigt wird.
Die Rückkehr in die Nichtbenutzungsstel-
lung erfolgt durch Druck auf die Taste
A
und das Eindrücken der Kopfstütze in
ihre Aufnahme auf der Rückenlehne.
Zum Auszug der hinteren Kopfstützen
gleichzeitig die Tasten Aund Bneben den
beiden Halterungen drücken und die Kopf-
stützen nach oben herausziehen.
ZUR BEACHTUNG Während der Be-
nutzung der Rücksitze müssen die Kopf-
stützen immer in „vollständig herausge-
zogener” Position sein.
Abb. 25F0M0025mAbb. 26F0M0026m
Die Kopfstützen müssen so
eingestellt werden, dass sie
den Kopf, und nicht den Hals, stüt-
zen. Nur unter dieser Bedingung sind
sie wirksam.
ZUR BEACHTUNG
Stellen Sie für einen optimalen Schutz
durch die Kopfstützen die Rückenlehne so
ein, dass der Oberkörper aufrecht und der
Kopf so nahe wie möglich an der Kopf-
stütze ist.
033-069 PUNTO POP 1ed D 30/08/13 09.00 Pagina 34

35
SICHERHEIT
ANLASSEN
UND FAHREN
KONTROLL-
LEUCHTEN UND MELDUNGEN
IM NOTFALL
WA RT U N G
UND PFLEGE
TECHNISCHE DATEN
ALPHABETI-SCHES
VERZEICHNIS
ARMATUREN- BRETT UND
BEDIENGUNGEN

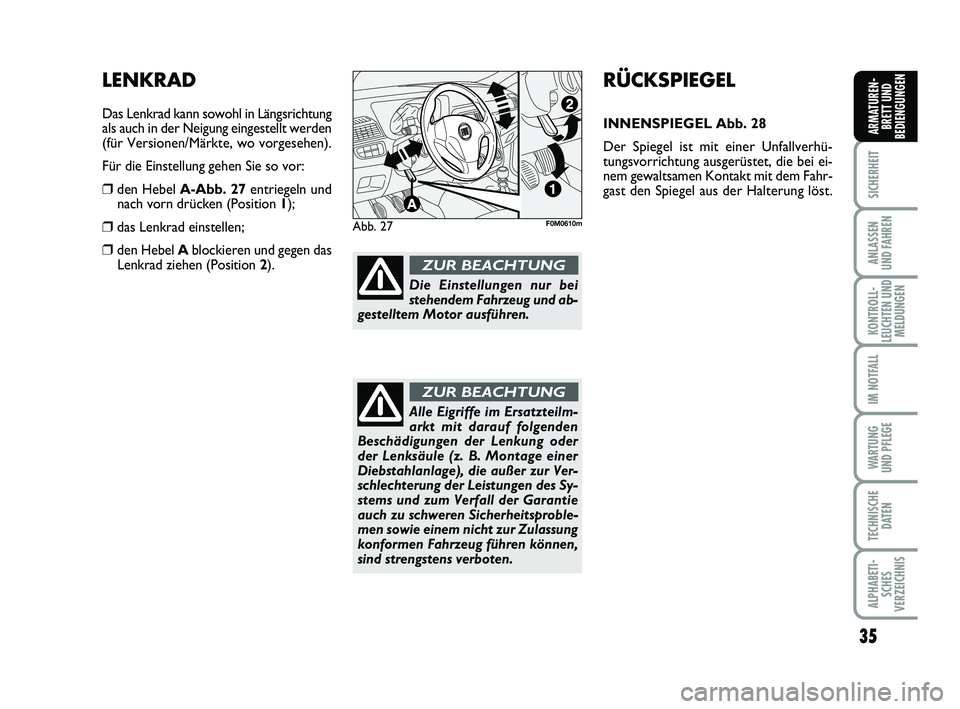

RÜCKSPIEGEL
INNENSPIEGEL Abb. 28
Der Spiegel ist mit einer Unfallverhü-
tungsvorrichtung ausgerüstet, die bei ei-
nem gewaltsamen Kontakt mit dem Fahr-
gast den Spiegel aus der Halterung löst.
LENKRAD
Das Lenkrad kann sowohl in Längsrichtung
als auch in der Neigung eingestellt werden
(für Versionen/Märkte, wo vorgesehen).
Für die Einstellung gehen Sie so vor:
❒den Hebel A-Abb. 27 entriegeln und
nach vorn drücken (Position 1);
❒das Lenkrad einstellen;
❒den Hebel A blockieren und gegen das
Lenkrad ziehen (Position 2 ).
Abb. 27F0M0610m
Die Einstellungen nur bei
stehendem Fahrzeug und ab-
gestelltem Motor ausführen.
ZUR BEACHTUNG
Alle Eigriffe im Ersatzteilm-
arkt mit darauf folgenden
Beschädigungen der Lenkung oder
der Lenksäule (z. B. Montage einer
Diebstahlanlage), die außer zur Ver-
schlechterung der Leistungen des Sy-
stems und zum Verfall der Garantie
auch zu schweren Sicherheitsproble-
men sowie einem nicht zur Zulassung
konformen Fahrzeug führen können,
sind strengstens verboten.
ZUR BEACHTUNG
033-069 PUNTO POP 1ed D 30/08/13 09.00 Pagina 35

36
SICHERHEIT
ANLASSEN
UND FAHREN
KONTROLL-
LEUCHTEN UND MELDUNGEN
IM NOTFALL
WA RT U N G
UND PFLEGE
TECHNISCHE DATEN
ALPHABETI-SCHES
VERZEICHNIS
ARMATUREN- BRETT UND
BEDIENGUNGEN

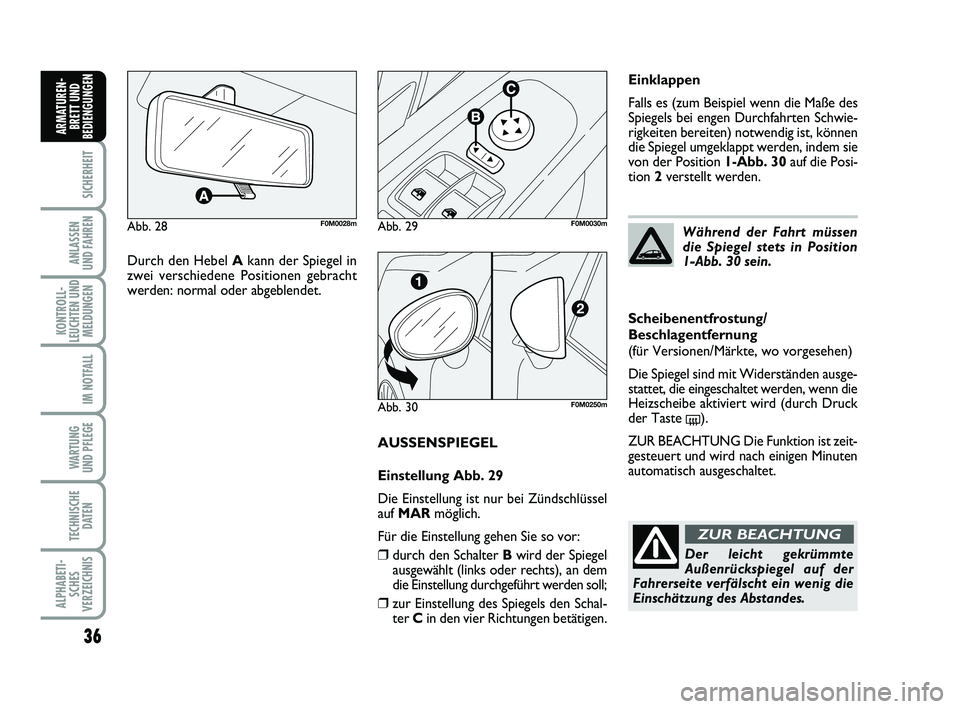

AUSSENSPIEGEL
Einstellung Abb. 29
Die Einstellung ist nur bei Zündschlüssel
auf MAR möglich.
Für die Einstellung gehen Sie so vor:
❒durch den Schalter B wird der Spiegel
ausgewählt (links oder rechts), an dem
die Einstellung durchgeführt werden soll;
❒zur Einstellung des Spiegels den Schal- ter Cin den vier Richtungen betätigen.
Abb. 28F0M0028mAbb. 29F0M0030m
Durch den Hebel A kann der Spiegel in
zwei verschiedene Positionen gebracht
werden: normal oder abgeblendet.
Abb. 30F0M0250m
Einklappen
Falls es (zum Beispiel wenn die Maße des
Spiegels bei engen Durchfahrten Schwie-
rigkeiten bereiten) notwendig ist, können
die Spiegel umgeklappt werden, indem sie
von der Position 1-Abb. 30auf die Posi-
tion 2verstellt werden.
Während der Fahrt müssen
die Spiegel stets in Position
1-Abb. 30 sein.
Der leicht gekrümmte
Außenrückspiegel auf der
Fahrerseite verfälscht ein wenig die
Einschätzung des Abstandes.
ZUR BEACHTUNG
Scheibenentfrostung/
Beschlagentfernung
(für Versionen/Märkte, wo vorgesehen)
Die Spiegel sind mit Widerständen ausge-
stattet, die eingeschaltet werden, wenn die
Heizscheibe aktiviert wird (durch Druck
der Taste
().
ZUR BEACHTUNG Die Funktion ist zeit-
gesteuert und wird nach einigen Minuten
automatisch ausgeschaltet.
033-069 PUNTO POP 1ed D 30/08/13 09.00 Pagina 36
