2020 CITROEN JUMPER SPACETOURER Návod na použitie (in Slovak)

23
Ukazovatele
Ukazovateľ údržby
Ukazovateľ údržby sa zobrazí na združenom prístroji. V závislosti od verzie vozidla:
- z obrazenie počítadla vzdialenosti indikuje zostávajúcu vzdialenosť pred termínom nasledujúcej
prehliadky alebo vzdialenosť prejdenú od posledného termínu, ktorým bude predchádzať
znamienko „-“,
-

v
ýstražná správa indikuje zostávajúcu vzdialenosť, ako aj časové obdobie pred termínom
nasledujúcej prehliadky alebo zmeškaný termín.
Kontrolka Stav PríčinaČinnosti/
pozorovania
Kľúč údržby Dočasne sa
rozsvieti pri zapnutí
zapaľovania. Termín nasledujúcej
servisnej prehliadky
nastane v
rozmedzí od
3
000 km do 1 000 km.
Rozsvieti sa pri
zapnutí zapaľovania. Do ser visnej
prehliadky zostáva
menej ako 1
000 km.Vozidlo musí už
čoskoro prejsť
servisnou prehliadkou.
+ Bliká kľúč
údržby
Bliká a následne sa
rozsvieti pri zapnutí
zapaľovania.
(V prípade motorov
Diesel BlueHDi,
združená so ser visnou
kontrolkou). Termín prehliadky už
uplynul.
Vozidlo musí prejsť
servisnou prehliadkou,
hneď ako to bude
možné.
Vynulovanie ukazovateľa údržby
Po každej prehliadke vozidla musí byť
ukazovateľ údržby vynulovaný.
F

V
ypnite zapaľovanie.
F

S
tlačte toto tlačidlo a podržte ho stlačené.
F

Z
apnite zapaľovanie, displej najazdených
kilometrov sa postupne vynuluje.
F

K
eď sa na displeji zobrazí hodnota =0 ,
uvoľnite tlačidlo; ikona kľúča zmizne.
Pokiaľ je po tomto úkone potrebné odpojiť
batériu, uzamknite vozidlo a počkajte
minimálne 5 minút, aby bolo vynulovanie
skutočne vykonané.
Zobrazenie informácií o údržbe
K informáciám o údržbe máte prístup
ke dykoľvek.
F

S
tlačte toto tlačidlo.
Informácie o údržbe sa zobrazia na niekoľko
sekúnd a následne zmiznú.
1
Palubn

24
Indikovaná vzdialenosť (v kilometroch
alebo míľach) sa vypočíta podľa
prejazdenej vzdialenosti a času, ktorý
uplynul od poslednej prehliadky.
Upozornenie sa môže aktivovať pred
termínom prehliadky.
Teplota chladiacej kvapaliny
motora
S naštartovaným motorom, keď je ručička
alebo stĺpcový graf (v závislosti od verzie):
-
v o
blasti A , teplota chladiacej kvapaliny je
správna,
-

v o
blasti B , teplota chladiacej kvapaliny
motora je príliš vysoká; kontrolka
maximálnej teploty a výstražná centrálna
kontrolka STOP sa rozsvietia, pričom
sú sprevádzané zvukovým signálom a
výstražnou správou.
Bezpodmienečne musíte zastaviť vozidlo
hneď, ako vám to bezpečnostné podmienky
umožnia.
Kontrola
Po niekoľkých minútach jazdy teplota a tlak v
chladiacom okruhu stúpnu.
Hladinu doplníte nasledovne:
F

p
očkajte minimálne 1 hodinu, pokiaľ motor
nevychladne,
F

o
dskrutkujte uzáver o dve otáčky a nechajte
poklesnúť tlak,
F

p
o poklesnutí tlaku odstráňte uzáver,
F

d
oplňte hladinu až po označenie „MA X“.
Ďalšie informácie o
kontrole hladín nájdete
v
príslušnej kapitole. Upozorňujeme, že pri doplňovaní
chladiacej kvapaliny hrozí riziko
popálenia. Neprekračujte maximálnu
hladinu (označenie na nádržke).
Skôr ako motor vypnete, počkajte niekoľko
minút.
Obráťte sa na sieť CITROËN alebo iný
kvalifikovaný ser vis.
Akákoľvek kontrola hladiny oleja sa
správne vykoná len vtedy, keď je vozidlo
v horizontálnej polohe a s vypnutým
motorom dlhšie ako 30 minút.
Správna hladina oleja
Je signalizovaná zobrazením správy na
združenom prístroji.
Nesprávna hladina oleja
Je signalizovaná zobrazením správy na
združenom prístroji.
V prípade, že sa nedostatok oleja potvrdí aj
manuálnou kontrolou pomocou ručnej odmerky
hladiny oleja, bezpodmienečne doplňte úroveň
hladiny, aby ste sa vyhli poškodeniu motora.
Ukazovateľ hladiny
motorového oleja
Vo verziách vybavených elektrickou odmerkou
oleja sa údaj o správnosti hladiny oleja zobrazí
na združenom prístroji na niekoľko sekúnd
po zapnutí zapaľovania, a to súčasne s
informáciami o ser visnej údržbe.
Palubn

25

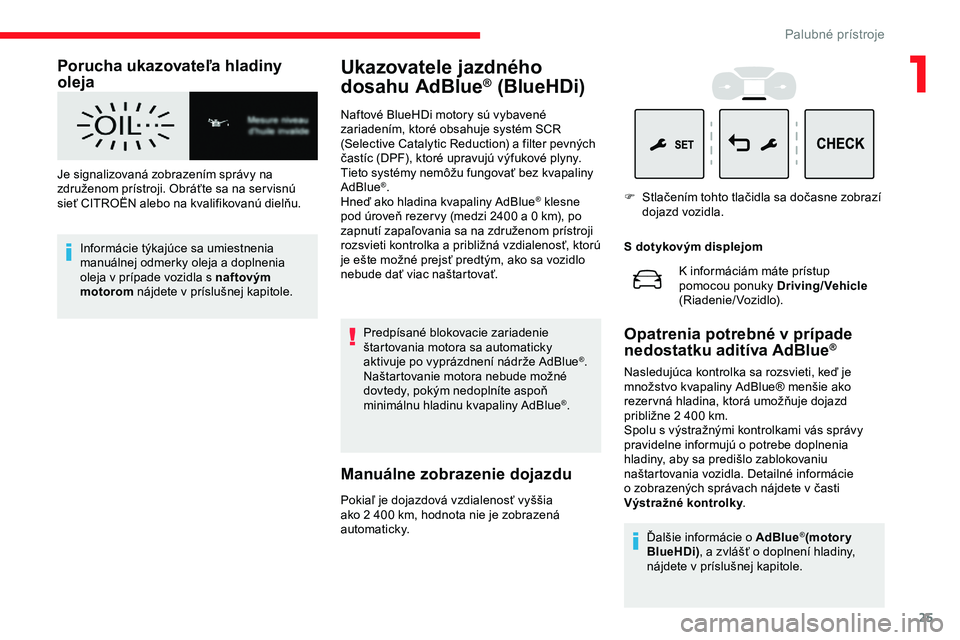

Porucha ukazovateľa hladiny
oleja
Je signalizovaná zobrazením správy na
združenom prístroji. Obráťte sa na ser visnú
sieť CITROËN alebo na kvalifikovanú dielňu.Informácie týkajúce sa umiestnenia
manuálnej odmerky oleja a doplnenia
oleja v prípade vozidla s naftovým
motorom nájdete v príslušnej kapitole.
Ukazovatele jazdného
dosahu AdBlue® (BlueHDi)
Naftové BlueHDi motory sú vybavené
zariadením, ktoré obsahuje systém SCR
(Selective Catalytic Reduction) a filter pevných
častíc (DPF), ktoré upravujú výfukové plyny.
Tieto systémy nemôžu fungovať bez kvapaliny
AdBlue
®.
Hneď ako hladina kvapaliny AdBlue® klesne
pod úroveň rezer vy (medzi 2400 a 0 km), po
zapnutí zapaľovania sa na združenom prístroji
rozsvieti kontrolka a približná vzdialenosť, ktorú
je ešte možné prejsť predtým, ako sa vozidlo
nebude dať viac naštartovať.
Predpísané blokovacie zariadenie
štartovania motora sa automaticky
aktivuje po vyprázdnení nádrže AdBlue
®.
Naštartovanie motora nebude možné
dovtedy, pokým nedoplníte aspoň
minimálnu hladinu kvapaliny AdBlue
®.
Manuálne zobrazenie dojazdu
Pokiaľ je dojazdová vzdialenosť vyššia
ako 2 400 km, hodnota nie je zobrazená
automaticky. S dotykovým displejom
Opatrenia potrebné v prípade
nedostatku aditíva AdBlue®
Nasledujúca kontrolka sa rozsvieti, keď je
množstvo kvapaliny AdBlue® menšie ako
rezer vná hladina, ktorá umožňuje dojazd
približne 2 400
km.
Spolu s výstražnými kontrolkami vás správy
pravidelne informujú o potrebe doplnenia
hladiny, aby sa predišlo zablokovaniu
naštartovania vozidla. Detailné informácie
o zobrazených správach nájdete v časti
Výstražné kontrolky .
K informáciám máte prístup
pomocou ponuky Driving/Vehicle

(Riadenie/Vozidlo).
F
S
tlačením tohto tlačidla sa dočasne zobrazí
dojazd vozidla.
Ďalšie informácie o AdBlue
®(motor y
BlueHDi) , a

zvlášť o

doplnení hladiny,
nájdete v

príslušnej kapitole.
1
Palubn

26

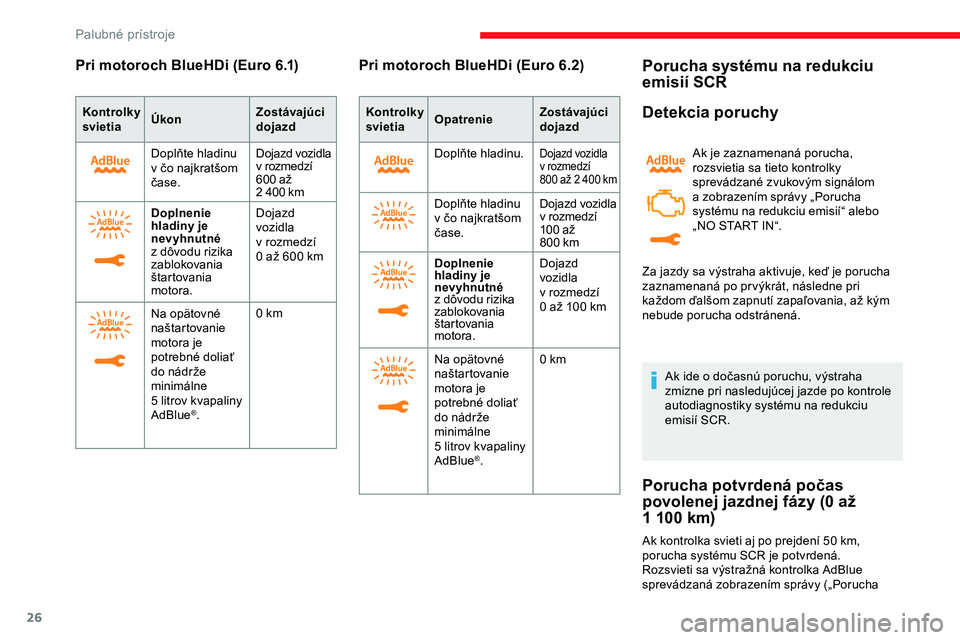

Pri motoroch BlueHDi (Euro 6.1)
Kontrolky
svietiaÚkon Zostávajúci
dojazd
Doplňte hladinu
v
čo najkratšom
čase. Dojazd vozidla
v
rozmedzí
600
až
2
400 km
Doplnenie
hladiny je
nevyhnutné
z
dôvodu rizika
zablokovania
štartovania
motora. Dojazd
vozidla
v
rozmedzí
0
až 600 km
Na opätovné
naštartovanie
motora je
potrebné doliať
do nádrže
minimálne
5
litrov kvapaliny
AdBlue
®. 0 km
Pri motoroch BlueHDi (Euro 6.2)
Kontrolky
svietia
Opatrenie Zostávajúci
dojazd
Doplňte hladinu.
Dojazd vozidla
v rozmedzí
800


až 2

400

km
Doplňte hladinu
v čo najkratšom
čase. Dojazd vozidla
v
rozmedzí
100
až
800
km
Doplnenie
hladiny je
nevyhnutné
z
dôvodu rizika
zablokovania
štartovania
motora. Dojazd
vozidla
v
rozmedzí
0
až 100 km
Na opätovné
naštartovanie
motora je
potrebné doliať
do nádrže
minimálne
5
litrov kvapaliny
AdBlue
®. 0 km
Porucha systému na redukciu
emisií SCR
Detekcia poruchy
Ak je zaznamenaná porucha,
rozsvietia sa tieto kontrolky
sprevádzané zvukovým signálom
a
zobrazením správy „Porucha
systému na redukciu emisií“ alebo
„NO START IN“.
Ak ide o
dočasnú poruchu, výstraha
zmizne pri nasledujúcej jazde po kontrole
autodiagnostiky systému na redukciu
emisií SCR.
Porucha potvrdená počas
povolenej jazdnej fázy (0 až
1
100 km)
Ak kontrolka svieti aj po prejdení 50 km,
p orucha systému SCR je potvrdená.
Rozsvieti sa výstražná kontrolka AdBlue
sprevádzaná zobrazením správy („Porucha Za jazdy sa výstraha aktivuje, keď je porucha
zaznamenaná po pr výkrát, následne pri
každom ďalšom zapnutí zapaľovania, až kým
nebude porucha odstránená.
Palubn

27
Čo možno najskôr nechajte systém
skontrolovať v sieti CITROËN alebo
v
inom kvalifikovanom ser vise.
Štar tovanie blokované
Po každom zapnutí zapaľovania sa objaví
správa „Porucha systému na redukciu
emisií: Naštartovanie nie je možné“ alebo
„ŠTARTOVANIE NEBUDE MOŽNÉ PO“.
Na opätovné naštartovanie motora musíte
kontaktovať sieť CITROËN alebo iný
kvalifikovaný ser vis.

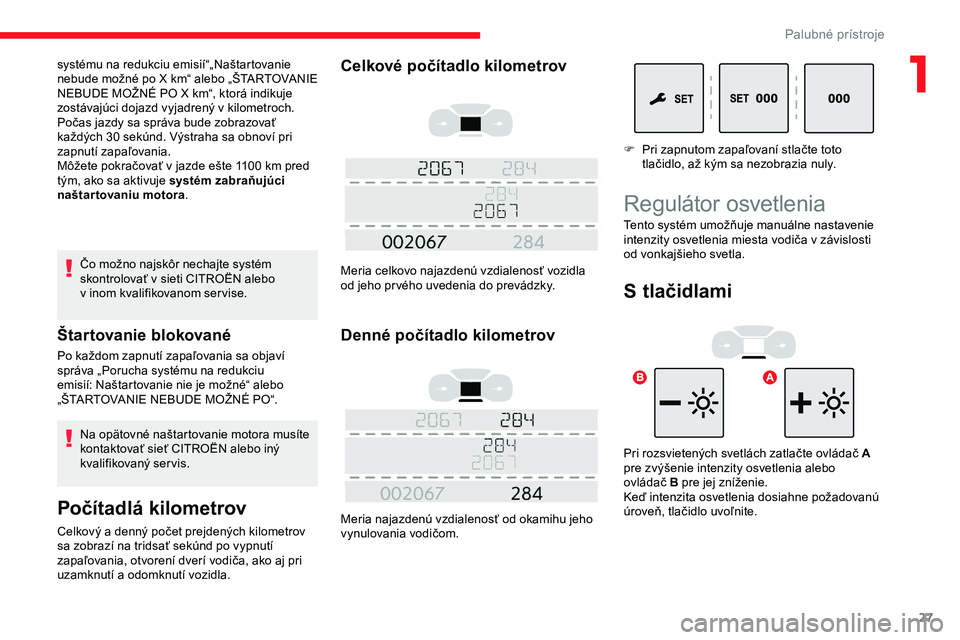

Počítadlá kilometrov
Celkový a denný počet prejdených kilometrov
sa zobrazí na tridsať sekúnd po vypnutí
zapaľovania, otvorení dverí vodiča, ako aj pri
uzamknutí a odomknutí vozidla.
Celkové počítadlo kilometrov
Meria celkovo najazdenú vzdialenosť vozidla
od jeho pr vého uvedenia do prevádzky.
Denné počítadlo kilometrov
Meria najazdenú vzdialenosť od okamihu jeho
vynulovania vodičom.
systému na redukciu emisií“„Naštartovanie
nebude možné po X

km“ alebo „ŠTARTOVANIE
NEBUDE MOŽNÉ PO X

km“, ktorá indikuje
zostávajúci dojazd vyjadrený v

kilometroch.
Počas jazdy sa správa bude zobrazovať
každých 30 sekúnd. Výstraha sa obnoví pri
zapnutí zapaľovania.
Môžete pokračovať v jazde ešte 1100

km pred
tým, ako sa aktivuje systém zabraňujúci
naštartovaniu motora . F
P
ri zapnutom zapaľovaní stlačte toto
tlačidlo, až kým sa nezobrazia nuly.
Regulátor osvetlenia
S tlačidlami
Pri rozsvietených svetlách zatlačte ovládač A
p re zvýšenie intenzity osvetlenia alebo
ovládač
B pre jej zníženie.
Keď intenzita osvetlenia dosiahne požadovanú
úroveň, tlačidlo uvoľnite. Tento systém umožňuje manuálne nastavenie
intenzity osvetlenia miesta vodiča v závislosti
od vonkajšieho svetla.
1
Palubn

28
S dotykovým displejom
Jas sa dá nastaviť odlišne pre denný
režim a nočný režim.
F

V p
onuke Nastavenia
zvoľte položku „Jas“.
Alebo vyberte položku „ MOŽNOSTI“,
„ Konfigurácia displeja “ a následne„Jas“.
F

N
astavte jas stlačením šípok alebo
premiestnením kurzora.
Palubný počítač
Zobrazuje informácie o aktuálnej jazde (dojazd,
spotreba paliva, priemerná rýchlosť atď.).
Zobrazenie údajov
Ak chcete postupne zobraziť jednotlivé záložky
palubného počítača:
S ovládačmi na volante
F Stlačte kruhový ovládač na volante .
F
S
tlačte toto tlačidlo umiestnené na konci
ovládača stieračov skla .
Na združenom prístroji
F Stlačte toto tlačidlo. Zobrazia sa nasledujúce aktuálne informácie:
-

a
utonómia ( jazdný dosah),
-
o
kamžitá spotreba,
-
č
asomer funkcie Stop & Start,
-
ú
sek „
1“ a následne úsek „
2“ (v závislosti
od verzie); priemerná rýchlosť, priemerná
spotreba a prejdená vzdialenosť pre každý
úsek.
Úseky 1 a 2 sú od seba nezávislé a s rovnakým
použitím.
Úsek 1 umožňuje vykonať napríklad denné
výpočty a úsek 2 mesačné výpočty.
Vynulovanie úseku
Vynulovanie sa vykoná, keď je zobrazený úsek.
F

S
tlačte toto tlačidlo umiestnené na konci
ovládača stieračov skla na dobu dlhšie
ako 2 sekundy.
Palubn

29
F Stlačte toto tlačidlo na viac ako 2 sekundy. F
S
tlačte kruhový ovládač umiestnený na
volante na dobu dlhšie ako 2 sekundy.
Niekoľko definícií
Dojazd
(km alebo míle)
Počet kilometrov, ktoré je ešte
možné prejsť vozidlom s palivom
zostávajúcim v nádrži (v závislosti
od priemernej spotreby na
niekoľkých posledných najazdených
kilometroch). Ak je dojazd nižší ako 30
km, zobrazia sa
p o m l č k y.
Po doplnení najmenej 5 litrov paliva sa dojazd
prepočíta a zobrazí sa v prípade, ak presiahne
hodnotu 100 km.
Ak sa na vozidle za jazdy tr valo zobrazia
pomlčky namiesto čísel, obráťte sa na sieť
CITROËN alebo iný kvalifikovaný ser vis.
Táto hodnota môže kolísať v dôsledku zmeny
štýlu jazdy alebo profilu vozovky, pri ktorých
dôjde k veľkej zmene okamžitej spotreby.
Okamžitá spotreba paliva
(l/100 km, km/l alebo mpg) V ypočítaná za niekoľko posledných
sekúnd.
Táto funkcia sa zobrazí iba pri rýchlosti vyššej
ako 30
km/h.
Priemerná spotreba paliva
(l/100 km, km/l alebo mpg)V ypočítaná od posledného
vynulovania údajov o úseku .
Priemerná rýchlosť
(km/h alebo mph)
Vypočítaná od posledného
vynulovania palubného počítača.
Prejdená vzdialenosť
(km alebo míle)
Vypočítaná od posledného
vynulovania palubného počítača.
Časomer funkcie Stop & Start
(minúty/sekundy alebo hodiny/
minúty)
Ak je vaše vozidlo vybavené funkciou Stop
& Start, časomer sčítava dobu režimu STOP
počas jazdy.
Vynuluje sa pri každom zapnutí zapaľovania.
Nastavenie dátumu a
času
Bez audio systému
1
Pa

30
Dátum a čas môžete upraviť na displeji
združeného prístroja.F

P
održte stlačené toto tlačidlo.
F

S
tlačením jedného z tlačidiel si
zvolíte nastavenie, ktoré chcete
zmeniť.
F

V
oľbu potvrďte krátkym
stlačením tohto tlačidla.
F

S
tlačením jedného z tlačidiel
zmeníte nastavenia a opätovným
potvrdením zaregistrujete
zmenu.Pomocou systému
CITROËN Connect Radio
F Vyberte ponuku Settings na
hornej lište dotykovej obrazovky.
F

Z

voľte položku „ System configuration “.
F

Z
voľte položku „ Date and time “.
F

Z

voľte položku „ Date“ alebo „ Time“.
F

V

yberte formáty zobrazenia.
F

Z

meňte dátum a/alebo čas pomocou
numerickej klávesnice.
F

P

otvrďte pomocou tlačidla „ OK“.
So systémom CITROËN
Connect Nav
Nastavenie dátumu a času je dostupné len v
prípade, ak je deaktivovaná synchronizácia s
GPS.
F

V
yberte ponuku Nastavenia na
hornej lište dotykového displeja.
F

S
tlačením tlačidla „ OPTIONS“ (Možnosti)
prejdete na vedľajšiu stránku.
F

Z
voľte „Set time- date “
(Nastavenie dátumu a času).
S audio systémom
F Stlačte tlačidlo MENU , čím získate prístup
do hlavnej ponuky .
F

S
tlačte tlačidlo „ 7“ alebo „ 8“, čím zvolíte
ponuku „ Personalizácia-konfigurácia “,
následne potvrďte stlačením tlačidla OK.
F

S
tlačte tlačidlo „ 5“ alebo „ 6“ pre voľbu
ponuky Konfigurácia displeja , následne
potvrďte stlačením tlačidla OK.
F

S
tlačte tlačidlo „ 5“ alebo „ 6“ a „ 7“alebo
„ 8 “, čím nastavíte dátum a čas a následne
potvrďte stlačením tlačidla OK.
F

V
yberte záložku „Date“ (Dátum) alebo
„ Time “ (Čas). F

Z
meňte dátum a/alebo čas pomocou
numerickej klávesnice.
F
P
otvrďte tlačidlom „
OK".
Ďalšie nastavenia
Môžete si zvoliť:
-
Z mena časového pásma.
-

Z
mena formátu zobrazovania dátumu a
času (12 h/24 h).
-

A
ktivácia alebo deaktivácia funkcie riadenia
letného času (+1 hodina).
-

A
ktivácia alebo deaktivácia synchronizácie
s GPS (UTC).
Systém automaticky nezmení letný čas
na zimný a naopak (v závislosti od krajiny
predaja).
Palubn
