2020 Alfa Romeo 4C Kezelési és karbantartási útmutató (in Hungarian)

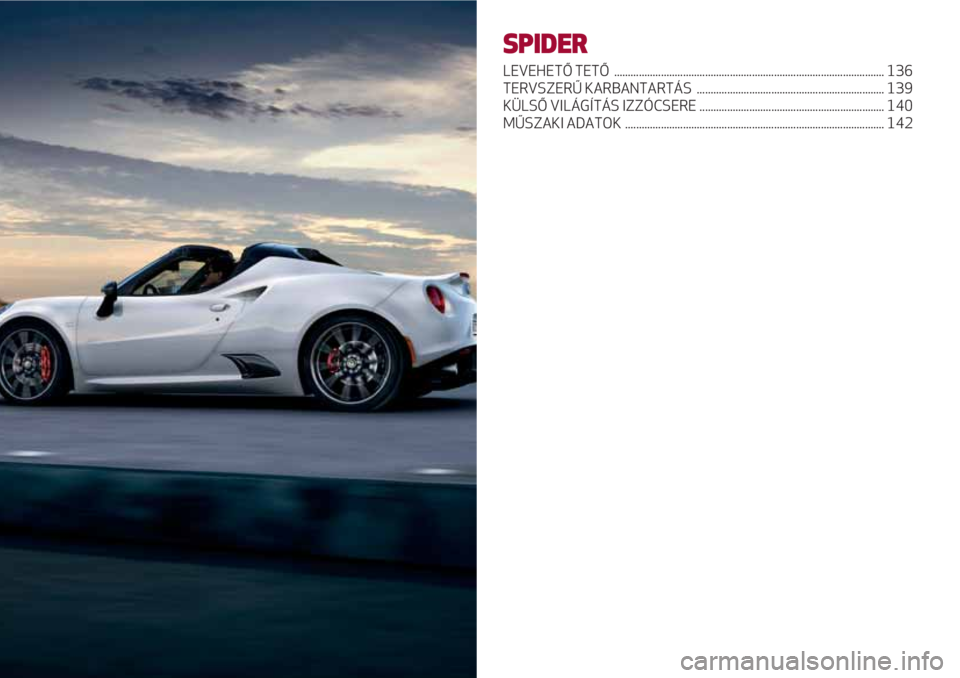

SPIDER
LEVEHETŐ TETŐ .................................................................................................. 136
TERVSZERŰ KARBANTARTÁS .................................................................... 139
KÜLSŐ VILÁGÍTÁS IZZÓCSERE ................................................................... 140
MŰSZAKI ADATOK .............................................................................................. 142

SPIDER
136

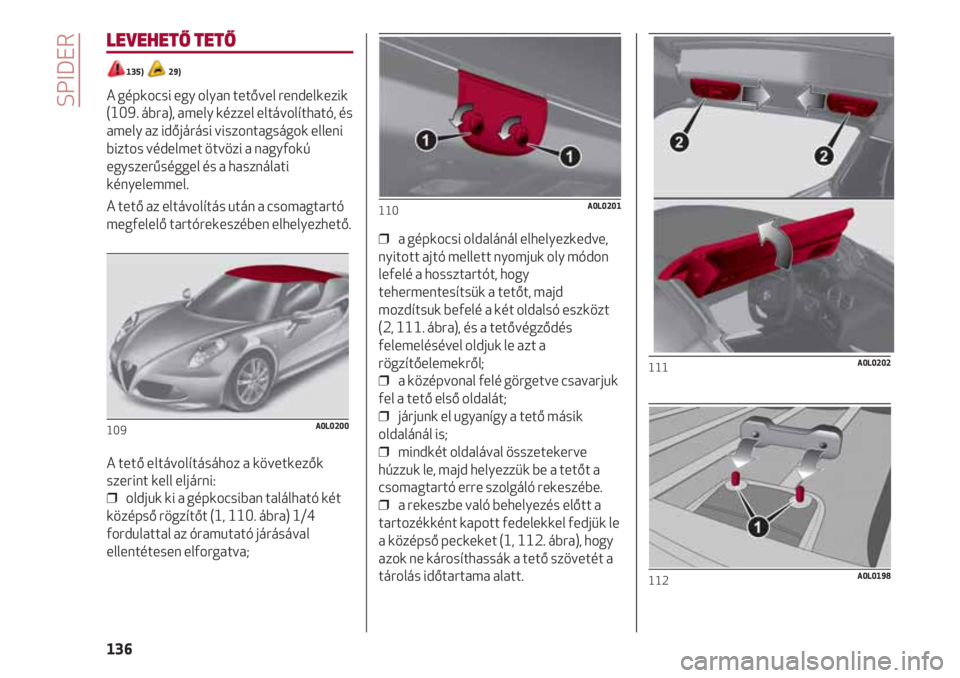

LEVEHETŐ TETŐ
135) 29)
A gépkocsi egy olyan tetővel rendelkezik
(109. ábra), amely kézzel eltávolítható, és
amely az időjárási viszontagságok elleni
biztos védelmet ötvözi a nagyfokú
egyszerűséggel és a használati
kényelemmel.
A tető az eltávolítás után a csomagtartó
megfelelő tartórekeszében elhelyezhető.
A tető eltávolításához a következők
szerint kell eljárni:
❒ oldjuk ki a gépkocsiban található két
középső rögzítőt (1, 110. ábra) 1/4
fordulattal az óramutató járásával
ellentétesen elforgatva;
109A0L0200
❒ a gépkocsi oldalánál elhelyezkedve,
nyitott ajtó mellett nyomjuk oly módon
lefelé a hossztartót, hogy
tehermentesítsük a tetőt, majd
mozdítsuk befelé a két oldalsó eszközt
(2, 111. ábra), és a tetővégződés
felemelésével oldjuk le azt a
rögzítőelemekről;
❒ a középvonal felé görgetve csavarjuk
fel a tető első oldalát;
❒ járjunk el ugyanígy a tető másik
oldalánál is;
❒ mindkét oldalával összetekerve
húzzuk le, majd helyezzük be a tetőt a
csomagtartó erre szolgáló rekeszébe.
❒ a rekeszbe való behelyezés előtt a
tartozékként kapott fedelekkel fedjük le
a középső peckeket (1, 112. ábra), hogy
azok ne károsíthassák a tető szövetét a
tárolás időtartama alatt.
110A0L0201
112A0L0198
111A0L0202

137

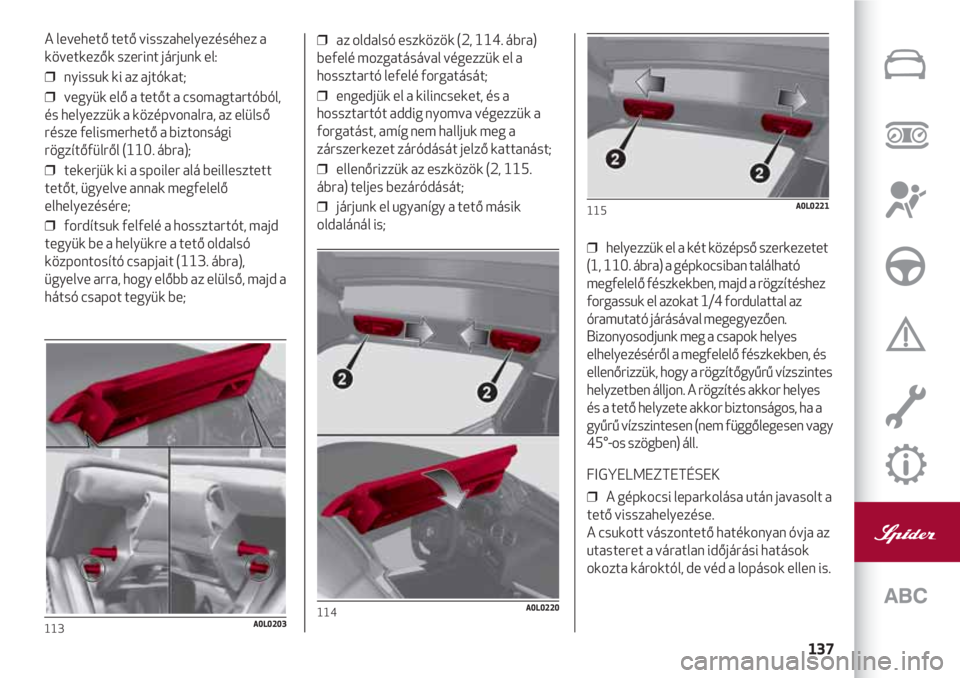

A levehető tető visszahelyezéséhez a
következők szerint járjunk el:
❒ nyissuk ki az ajtókat;
❒ vegyük elő a tetőt a csomagtartóból,
és helyezzük a középvonalra, az elülső
része felismerhető a biztonsági
rögzítőfülről (110. ábra);
❒ tekerjük ki a spoiler alá beillesztett
tetőt, ügyelve annak megfelelő
elhelyezésére;
❒ fordítsuk felfelé a hossztartót, majd
tegyük be a helyükre a tető oldalsó
központosító csapjait (113. ábra),
ügyelve arra, hogy előbb az elülső, majd a
hátsó csapot tegyük be;❒ az oldalsó eszközök (2, 114. ábra)
befelé mozgatásával végezzük el a
hossztartó lefelé forgatását;
❒ engedjük el a kilincseket, és a
hossztartót addig nyomva végezzük a
forgatást, amíg nem halljuk meg a
zárszerkezet záródását jelző kattanást;
❒ ellenőrizzük az eszközök (2, 115.
ábra) teljes bezáródását;
❒ járjunk el ugyanígy a tető másik
oldalánál is;
114A0L0220
❒ helyezzük el a két középső szerkezetet
(1, 110. ábra) a gépkocsiban található
megfelelő fészkekben, majd a rögzítéshez
forgassuk el azokat 1/4 fordulattal az
óramutató járásával megegyezően.
Bizonyosodjunk meg a csapok helyes
elhelyezéséről a megfelelő fészkekben, és
ellenőrizzük, hogy a rögzítőgyűrű vízszintes
helyzetben álljon. A rögzítés akkor helyes
és a tető helyzete akkor biztonságos, ha a
gyűrű vízszintesen (nem függőlegesen vagy
45°-os szögben) áll.
FIGYELMEZTETÉSEK
❒ A gépkocsi leparkolása után javasolt a
tető visszahelyezése.
A csukott vászontető hatékonyan óvja az
utasteret a váratlan időjárási hatások
okozta károktól, de véd a lopások ellen is.
115A0L0221
113A0L0203

SPIDER
138

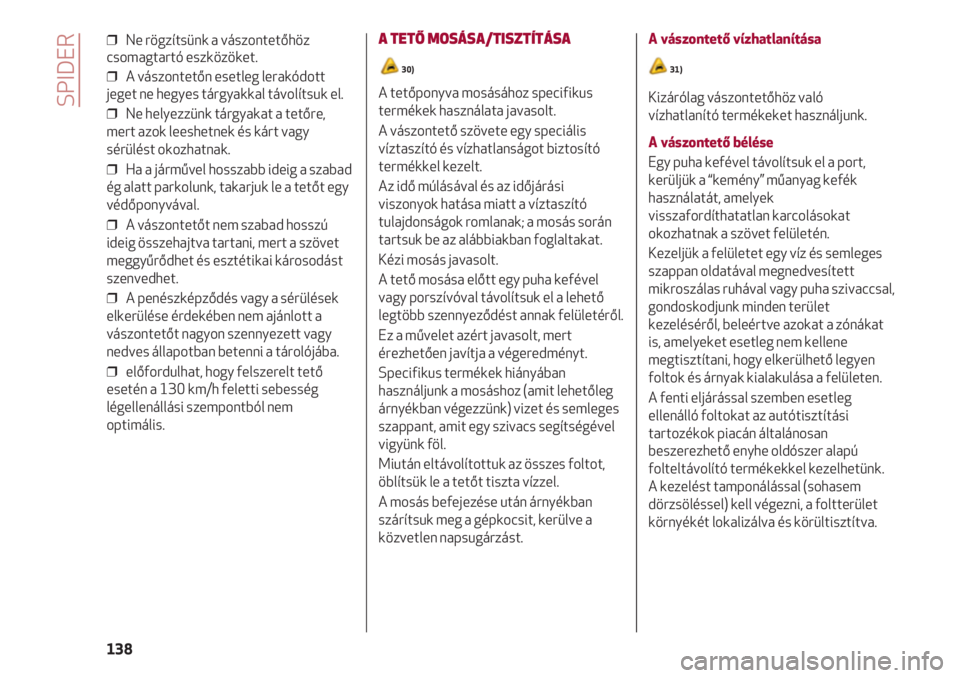

❒ Ne rögzítsünk a vászontetőhöz
csomagtartó eszközöket.
❒ A vászontetőn esetleg lerakódott
jeget ne hegyes tárgyakkal távolítsuk el.
❒ Ne helyezzünk tárgyakat a tetőre,
mert azok leeshetnek és kárt vagy
sérülést okozhatnak.
❒ Ha a járművel hosszabb ideig a szabad
ég alatt parkolunk, takarjuk le a tetőt egy
védőponyvával.
❒ A vászontetőt nem szabad hosszú
ideig összehajtva tartani, mert a szövet
meggyűrődhet és esztétikai károsodást
szenvedhet.
❒ A penészképződés vagy a sérülések
elkerülése érdekében nem ajánlott a
vászontetőt nagyon szennyezett vagy
nedves állapotban betenni a tárolójába.
❒ előfordulhat, hogy felszerelt tető
esetén a 130 km/h feletti sebesség
légellenállási szempontból nem
optimális.A TETŐ MOSÁSA/TISZTÍTÁSA
30)
A tetőponyva mosásához specifikus
termékek használata javasolt.
A vászontető szövete egy speciális
víztaszító és vízhatlanságot biztosító
termékkel kezelt.
Az idő múlásával és az időjárási
viszonyok hatása miatt a víztaszító
tulajdonságok romlanak; a mosás során
tartsuk be az alábbiakban foglaltakat.
Kézi mosás javasolt.
A tető mosása előtt egy puha kefével
vagy porszívóval távolítsuk el a lehető
legtöbb szennyeződést annak felületéről.
Ez a művelet azért javasolt, mert
érezhetően javítja a végeredményt.
Specifikus termékek hiányában
használjunk a mosáshoz (amit lehetőleg
árnyékban végezzünk) vizet és semleges
szappant, amit egy szivacs segítségével
vigyünk föl.
Miután eltávolítottuk az összes foltot,
öblítsük le a tetőt tiszta vízzel.
A mosás befejezése után árnyékban
szárítsuk meg a gépkocsit, kerülve a
közvetlen napsugárzást.
A vászontető vízhatlanítása
31)
Kizárólag vászontetőhöz való
vízhatlanító termékeket használjunk.
A vászontető bélése
Egy puha kefével távolítsuk el a port,
kerüljük a “kemény” műanyag kefék
használatát, amelyek
visszafordíthatatlan karcolásokat
okozhatnak a szövet felületén.
Kezeljük a felületet egy víz és semleges
szappan oldatával megnedvesített
mikroszálas ruhával vagy puha szivaccsal,
gondoskodjunk minden terület
kezeléséről, beleértve azokat a zónákat
is, amelyeket esetleg nem kellene
megtisztítani, hogy elkerülhető legyen
foltok és árnyak kialakulása a felületen.
A fenti eljárással szemben esetleg
ellenálló foltokat az autótisztítási
tartozékok piacán általánosan
beszerezhető enyhe oldószer alapú
folteltávolító termékekkel kezelhetünk.
A kezelést tamponálással (sohasem
dörzsöléssel) kell végezni, a foltterület
környékét lokalizálva és körültisztítva.

139

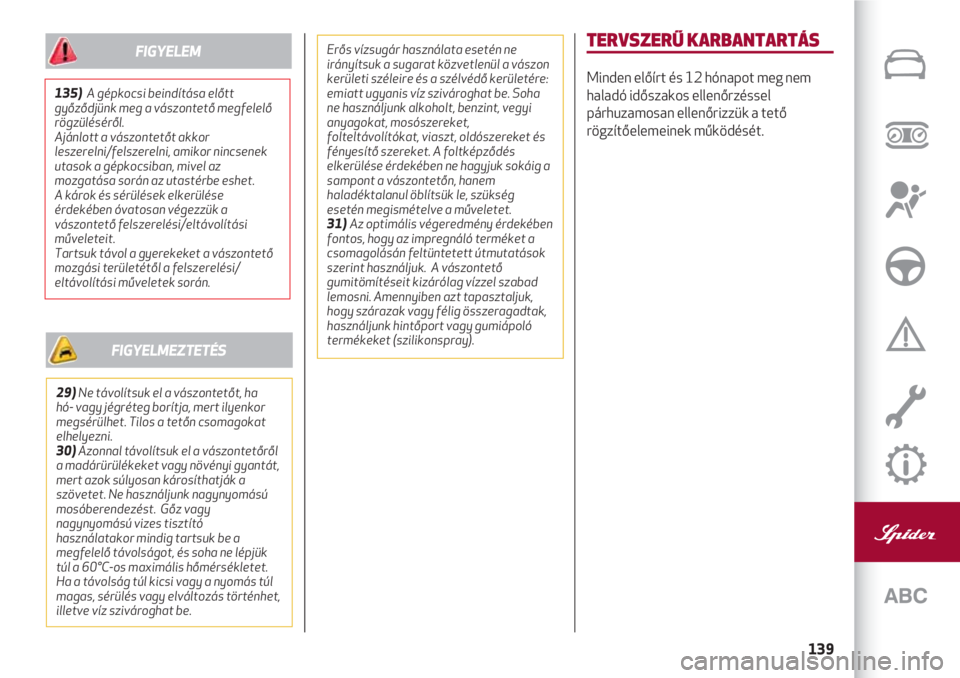

TERVSZERŰ KARBANTARTÁS
Minden előírt és 12 hónapot meg nem
haladó időszakos ellenőrzéssel
párhuzamosan ellenőrizzük a tető
rögzítőelemeinek működését.135)A gépkocsi beindítása előtt
győződjünk meg a vászontető megfelelő
rögzüléséről.
Ajánlott a vászontetőt akkor
leszerelni/felszerelni, amikor nincsenek
utasok a gépkocsiban, mivel az
mozgatása során az utastérbe eshet.
A károk és sérülések elkerülése
érdekében óvatosan végezzük a
vászontető felszerelési/eltávolítási
műveleteit.
Tartsuk távol a gyerekeket a vászontető
mozgási területétől a felszerelési/
eltávolítási műveletek során.
FIGYELEM
29)Ne távolítsuk el a vászontetőt, ha
hó- vagy jégréteg borítja, mert ilyenkor
megsérülhet. Tilos a tetőn csomagokat
elhelyezni.
30)Azonnal távolítsuk el a vászontetőről
a madárürülékeket vagy növényi gyantát,
mert azok súlyosan károsíthatják a
szövetet. Ne használjunk nagynyomású
mosóberendezést. Gőz vagy
nagynyomású vizes tisztító
használatakor mindig tartsuk be a
megfelelő távolságot, és soha ne lépjük
túl a 60°C-os maximális hőmérsékletet.
Ha a távolság túl kicsi vagy a nyomás túl
magas, sérülés vagy elváltozás történhet,
illetve víz szivároghat be.
FIGYELMEZTETÉS
Erős vízsugár használata esetén ne
irányítsuk a sugarat közvetlenül a vászon
kerületi széleire és a szélvédő kerületére:
emiatt ugyanis víz szivároghat be. Soha
ne használjunk alkoholt, benzint, vegyi
anyagokat, mosószereket,
folteltávolítókat, viaszt, oldószereket és
fényesítő szereket. A foltképződés
elkerülése érdekében ne hagyjuk sokáig a
sampont a vászontetőn, hanem
haladéktalanul öblítsük le, szükség
esetén megismételve a műveletet.
31) Az optimális végeredmény érdekében
fontos, hogy az impregnáló terméket a
csomagolásán feltüntetett útmutatások
szerint használjuk. A vászontető
gumitömítéseit kizárólag vízzel szabad
lemosni. Amennyiben azt tapasztaljuk,
hogy szárazak vagy félig összeragadtak,
használjunk hintőport vagy gumiápoló
termékeket (szilikonspray).

SPIDER
140

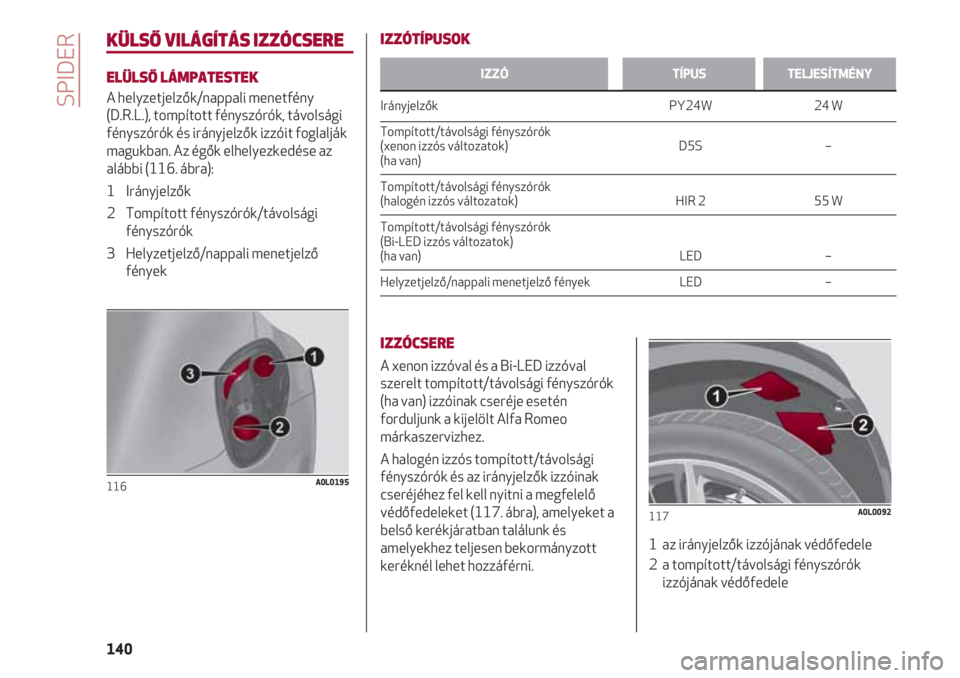

KÜLSŐ VILÁGÍTÁS IZZÓCSERE
ELÜLSŐ LÁMPATESTEK
A helyzetjelzők/nappali menetfény
(D.R.L.), tompított fényszórók, távolsági
fényszórók és irányjelzők izzóit foglalják
magukban. Az égők elhelyezkedése az
alábbi (116. ábra):
1 Irányjelzők
2 Tompított fényszórók/távolsági
fényszórók
3 Helyzetjelző/nappali menetjelző
fények
116A0L0195
IZZÓCSERE
A xenon izzóval és a Bi-LED izzóval
szerelt tompított/távolsági fényszórók
(ha van) izzóinak cseréje esetén
forduljunk a kijelölt Alfa Romeo
márkaszervizhez.
A halogén izzós tompított/távolsági
fényszórók és az irányjelzők izzóinak
cseréjéhez fel kell nyitni a megfelelő
védőfedeleket (117. ábra), amelyeket a
belső kerékjáratban találunk és
amelyekhez teljesen bekormányzott
keréknél lehet hozzáférni.
IZZÓTÍPUSOK
IZZÓTÍPUSTELJESÍTMÉNY
Irányjelzők PY24W 24 W
Tompított/távolsági fényszórók
(xenon izzós változatok) D5S –
(ha van)
Tompított/távolsági fényszórók
(halogén izzós változatok) HIR 2 55 W
Tompított/távolsági fényszórók
(Bi-LED izzós változatok)
(ha van) LED –
Helyzetjelző/nappali menetjelző fények LED –
1 az irányjelzők izzójának védőfedele
2 a tompított/távolsági fényszórók
izzójának védőfedele
117A0L0092

141
Irányjelzők
Az izzó cseréjét az alábbiak szerint
végezzük:
❒ teljesen kormányozzuk be a kereket;
❒ nyissuk fel a védőfedelet
(1, 117. ábra) a rögzítőcsavar
elfordításával;
❒ forgassuk el a sapkát (1, 118. ábra) az
óramutató járásával ellentétesen, és
húzzuk ki az izzótartót;
118A0L0196
❒ forgassuk el az izzót (2, 119. ábra),
hogy sikerüljön kiakasztani és kihúzni azt;
❒ cseréljük ki az izzót, majd győződjünk
meg annak helyes rögzítéséről;
❒ zárjuk le a védőfedelet (1, 117. ábra).
Helyzetjelző/nappali menetjelző
fények (DRL)
LED-es típusúak. A cserét egy kijelölt
Alfa Romeo márkaszervizben
végeztessük el.
119A0L0197
Tompított/távolsági fényszórók
(halogén izzós változatok)
Az izzó cseréjét az alábbiak szerint
végezzük:
❒ teljesen kormányozzuk be a kereket;
❒ nyissuk fel a védőfedelet
(2, 117. ábra) a rögzítőcsavar
elfordításával;
❒ kössük le az elektromos csatlakozót
(1, 120. ábra), majd az óramutató
járásával ellentétesen fordítsuk el és
húzzuk ki az izzótartót 2;
❒ húzzuk ki és cseréljük ki az izzót;
❒ szereljük vissza az új izzót,
győződjünk meg annak helyes
rögzítéséről, majd kössük vissza a
csatlakozót 1;
❒ zárjuk le a védőfedelet (2, 117. ábra).
120A0L0093

SPIDER
142

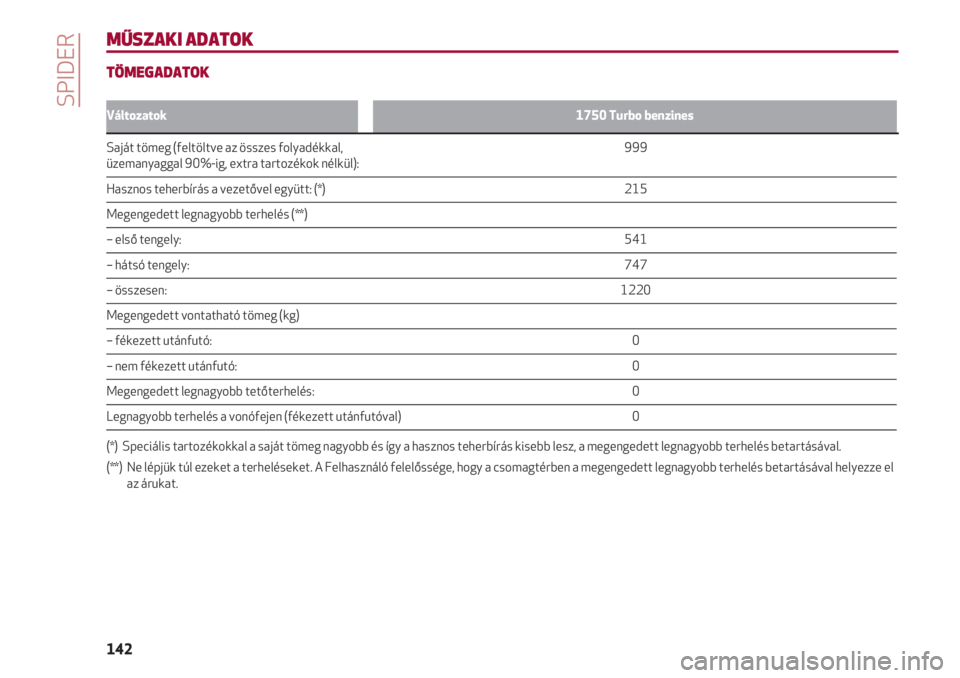

Változatok1750 Turbo benzines
Saját tömeg (feltöltve az összes folyadékkal, 999üzemanyaggal 90%-ig, extra tartozékok nélkül):
Hasznos teherbírás a vezetővel együtt: (*) 215
Megengedett legnagyobb terhelés (**)
– első tengely: 541
– hátsó tengely: 747
– összesen: 1220
Megengedett vontatható tömeg (kg)
– fékezett utánfutó: 0
– nem fékezett utánfutó: 0
Megengedett legnagyobb tetőterhelés: 0
Legnagyobb terhelés a vonófejen (fékezett utánfutóval) 0
(*) Speciális tartozékokkal a saját tömeg nagyobb és így a hasznos teherbírás kisebb lesz, a megengedett legnagyobb terhelés betartásával.
(**) Ne lépjük túl ezeket a terheléseket. A Felhasználó felelőssége, hogy a csomagtérben a megengedett legnagyobb terhelés betartásával helyezze el
az árukat.
MŰSZAKI ADATOK
TÖMEGADATOK
