2020 Alfa Romeo 4C Kezelési és karbantartási útmutató (in Hungarian)

MŰSZAKI ADATOK
AZONOSÍTÓ ADATOK ........................................................................................ 120
AZ AZONOSÍTÓ ADATOKAT ÖSSZEFOGLALÓ TÁBLA ................... 120
ALVÁZSZÁM............................................................................................................ 121
KAROSSZÉRIAFESTÉK AZONOSÍTÓ TÁBLA ........................................ 121
MOTORJELÖLÉS.................................................................................................... 121
MOTOR ....................................................................................................................... 122
KEREKEK .................................................................................................................... 123
MÉRETEK .................................................................................................................. 127
TÖMEGADATOK .................................................................................................... 128
FELTÖLTÉSI ADATOK ........................................................................................ 129
FOLYADÉKOK ÉS KENŐANYAGOK ........................................................... 130
MENETTELJESÍTMÉNYEK .............................................................................. 132
ÜZEMANYAG-FOGYASZTÁS ....................................................................... 132
CO
2KIBOCSÁTÁS ................................................................................................ 133
AZ ÉLETTARTAMUK VÉGÉT ELÉRT
JÁRMŰVEK KEZELÉSÉRE VONATKOZÓ RENDELKEZÉSEK ...... 134
Ebben a fejezetben tanulmányozhatók a gépkocsi felépítésével és
működésével kapcsolatos hasznos információk, adatokkal
és táblázatokkal illusztrálva. A szenvedélyes autósnak, a műszaki
embernek vagy egyszerűen annak, aki
minden részletében szeretné megismerné a gépkocsiját.

MŰSZAKI ADATOK
120

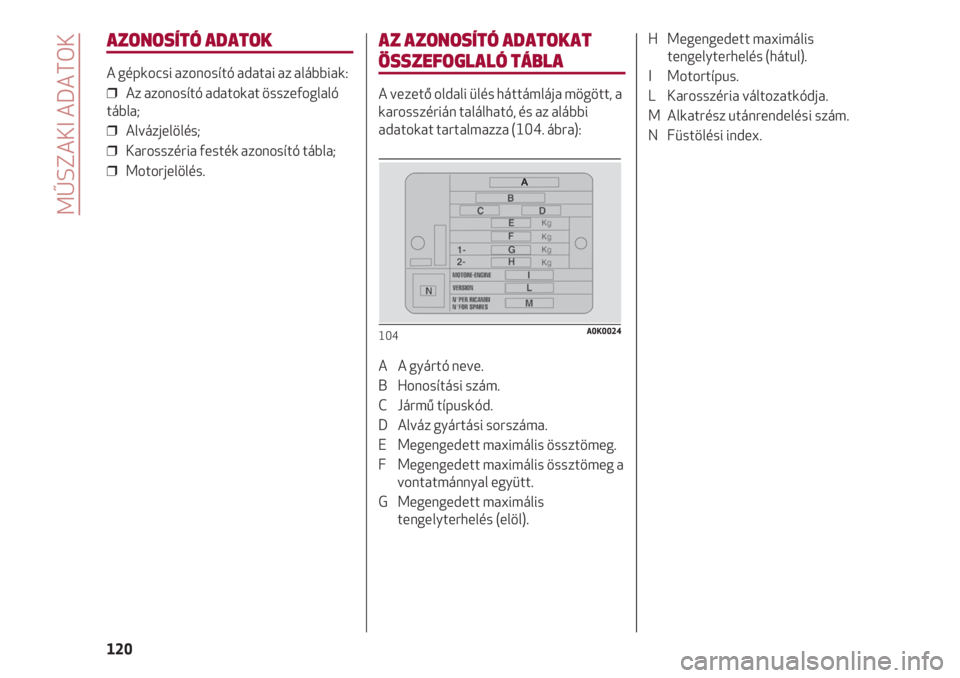

AZONOSÍTÓ ADATOK
A gépkocsi azonosító adatai az alábbiak:
❒ Az azonosító adatokat összefoglaló
tábla;
❒ Alvázjelölés;
❒ Karosszéria festék azonosító tábla;
❒ Motorjelölés.
AZ AZONOSÍTÓ ADATOKAT
ÖSSZEFOGLALÓ TÁBLA
A vezető oldali ülés háttámlája mögött, a
karosszérián található, és az alábbi
adatokat tartalmazza (104. ábra):
A A gyártó neve.
B Honosítási szám.
C Jármű típuskód.
D Alváz gyártási sorszáma.
E Megengedett maximális össztömeg.
F Megengedett maximális össztömeg a
vontatmánnyal együtt.
G Megengedett maximális
tengelyterhelés (elöl).
104A0K0024
H Megengedett maximális
tengelyterhelés (hátul).
I Motortípus.
L Karosszéria változatkódja.
M Alkatrész utánrendelési szám.
N Füstölési index.

121
ALVÁZSZÁM
A műszerfalon, a szélvédő aljánál
található (105. ábra).
Jelölés
A jelölés (1, 106. ábra) az utastér
padlólemezébe van sajtolva, az utas
oldali ülés közelében.
A jelölés elemei: a jármű típusa és az
alváz gyártási sorszáma.
105A0L0158
106A0L0089
KAROSSZÉRIA FESTÉK
AZONOSÍTÓ TÁBLA
A csomagtérajtó alatt található, és az
alábbi adatokat tartalmazza (107. ábra):
A A festék gyártója.
B A szín megnevezése.
C A szín kódja.
D A szín javítási és utánfényezési kódja.
107A0L0090
MOTORJELÖLÉS
A hengerblokk öntvénybe van besajtolva,
a motor típusát és gyártási sorszámát
tartalmazza.

MŰSZAKI ADATOK
122

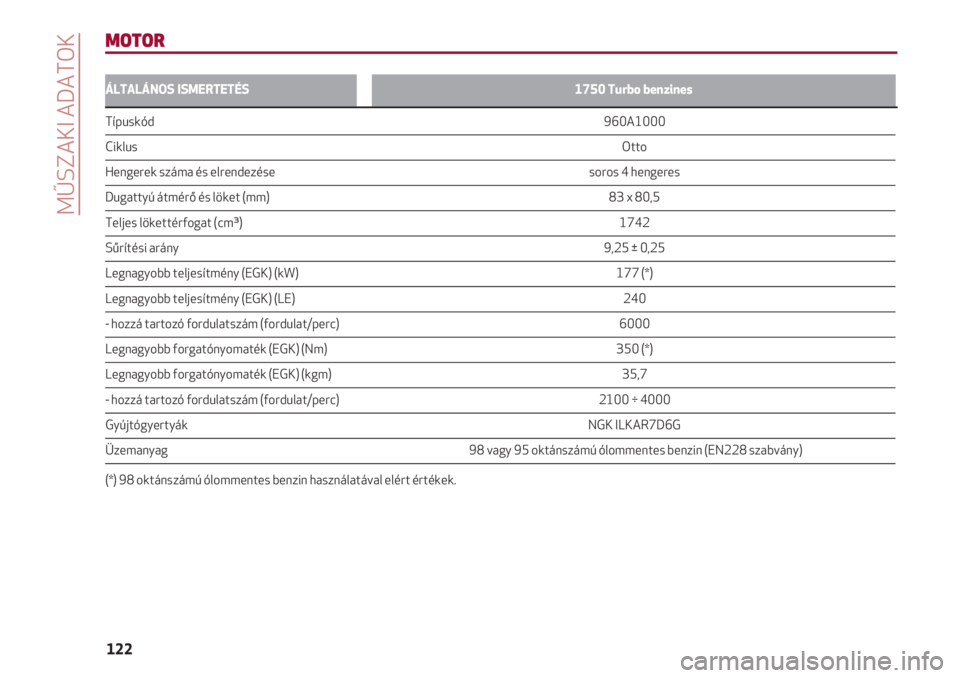

ÁLTALÁNOS ISMERTETÉS1750 Turbo benzines
Típuskód 960A1000
Ciklus Otto
Hengerek száma és elrendezése soros 4 hengeres
Dugattyú átmérő és löket (mm) 83 x 80,5
Teljes lökettérfogat (cm³) 1742
Sűrítési arány 9,25 ± 0,25
Legnagyobb teljesítmény (EGK) (kW) 177 (*)
Legnagyobb teljesítmény (EGK) (LE) 240
- hozzá tartozó fordulatszám (fordulat/perc) 6000
Legnagyobb forgatónyomaték (EGK) (Nm) 350 (*)
Legnagyobb forgatónyomaték (EGK) (kgm) 35,7
- hozzá tartozó fordulatszám (fordulat/perc) 2100 ÷ 4000
Gyújtógyertyák NGK ILKAR7D6G
Üzemanyag 98 vagy 95 oktánszámú ólommentes benzin (EN228 szabvány)
(*) 98 oktánszámú ólommentes benzin használatával elért értékek.
MOTOR

123
KEREKEK
KERÉKTÁRCSÁK ÉS TARTOZÉK GUMIABRONCSOK
133)
Keréktárcsák Tartozék gumiabroncsok Téli gumiabroncsok
Elülső gumiabroncsok 7JX17 H2 ET 33 205/45 R17 88Y XL 205/45 R17 88Y XL M+S 7JX18 H2 ET 33 205/40 R18 86Y XL 205/40 R18 86Y XL M+S
Hátsó gumiabroncsok 8JX18 H2 ET 44 235/40 R18 95Y XL 235/40 R18 95Y XL M+S 8.5JX19 H2 ET 49 235/35 R19 91Y XL 235/35 R19 91Y XL M+S
Kizárólag a 235/40 R18 méretű hátsó gumiabroncsokkal ellátott változatokra szerelhetők kisméretű lánctaggal gyártott, a gumiabroncs
futófelületétől maximálisan 7 mm-rel kiálló hóláncok.
A 235/35 R19 méretű hátsó gumiabroncsokra hólánc nem szerelhető.
133)Ha a gépkocsira felszerelt téli gumiabroncsok sebességindexe a típusbizonyítványban megadottnál kisebb értékű, n lépjük túl a használt
gumiabroncs sebességindexének megfelelő legnagyobb sebességet.
FIGYELEM

MŰSZAKI ADATOK
124

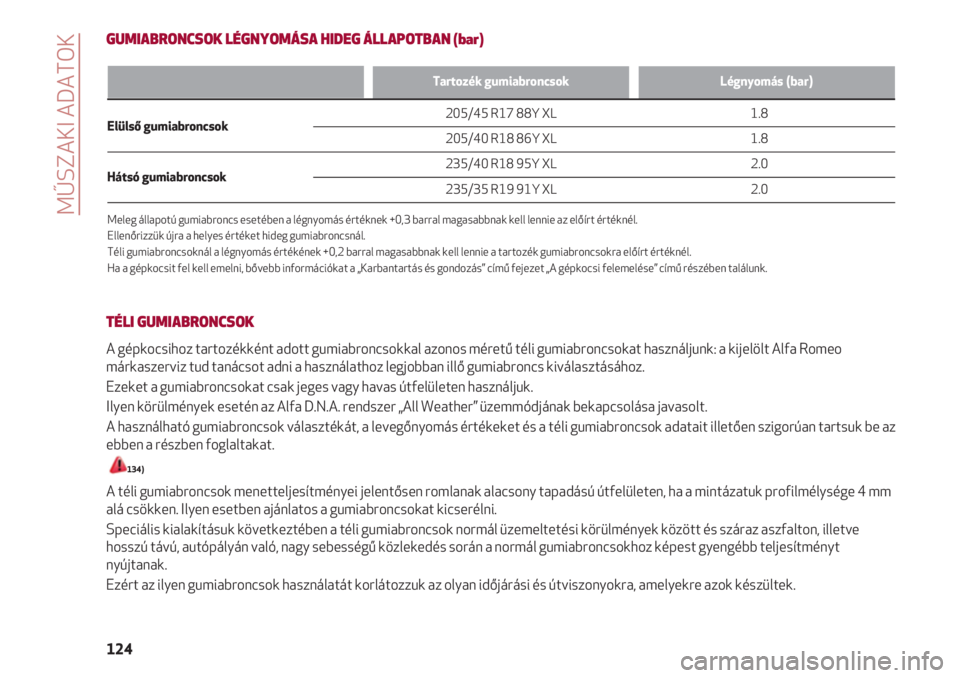

GUMIABRONCSOK LÉGNYOMÁSA HIDEG ÁLLAPOTBAN (bar)
Tartozék gumiabroncsok Légnyomás (bar)
Elülső gumiabroncsok 205/45 R17 88Y XL 1.8 205/40 R18 86Y XL 1.8
Hátsó gumiabroncsok 235/40 R18 95Y XL 2.0 235/35 R19 91Y XL 2.0
Meleg állapotú gumiabroncs esetében a légnyomás értéknek +0,3 barral magasabbnak kell lennie az előírt értéknél.
Ellenőrizzük újra a helyes értéket hideg gumiabroncsnál.
Téli gumiabroncsoknál a légnyomás értékének +0,2 barral magasabbnak kell lennie a tartozék gumiabroncsokra előírt értéknél.
Ha a gépkocsit fel kell emelni, bővebb információkat a „Karbantartás és gondozás” című fejezet „A gépkocsi felemelése” című részében találunk.
TÉLI GUMIABRONCSOK
A gépkocsihoz tartozékként adott gumiabroncsokkal azonos méretű téli gumiabroncsokat használjunk: a kijelölt Alfa Romeo
márkaszerviz tud tanácsot adni a használathoz legjobban illő gumiabroncs kiválasztásához.
Ezeket a gumiabroncsokat csak jeges vagy havas útfelületen használjuk.
Ilyen körülmények esetén az Alfa D.N.A. rendszer „All Weather” üzemmódjának bekapcsolása javasolt.
A használható gumiabroncsok választékát, a levegőnyomás értékeket és a téli gumiabroncsok adatait illetően szigorúan tartsuk be az
ebben a részben foglaltakat.
134)
A téli gumiabroncsok menetteljesítményei jelentősen romlanak alacsony tapadású útfelületen, ha a mintázatuk profilmélysége 4 mm
alá csökken. Ilyen esetben ajánlatos a gumiabroncsokat kicserélni.
Speciális kialakításuk következtében a téli gumiabroncsok normál üzemeltetési körülmények között és száraz aszfalton, illetve
hosszú távú, autópályán való, nagy sebességű közlekedés során a normál gumiabroncsokhoz képest gyengébb teljesítményt
nyújtanak.
Ezért az ilyen gumiabroncsok használatát korlátozzuk az olyan időjárási és útviszonyokra, amelyekre azok készültek.

125
FIGYELMEZTETÉS Ha a gépkocsira felszerelt téli gumiabroncsok sebességindexe a gépkocsi (5%-kal megnövelt) maximális
sebességénél kisebb értékű, az utastérben, a vezető látóterében egy megfelelő címkét kell elhelyezni, amely erre figyelmezteti a
vezetőt (az EU irányelv alapján).
Mind a négy kerékre csak azonos típusú gumiabroncsot szabad felszerelni, hogy biztosítsuk a gépkocsi lehető legnagyobb
biztonságát haladás közben és a fékezés során. Ügyeljünk arra, hogy a gumiabroncsok forgási irányát ne változtassuk meg.
A gépkocsi helyes felemelésére vonatkozó bővebb információkat a „Karbantartás és gondozás” című fejezet „A gépkocsi felemelése”
című részében találunk.
Ezért az ilyen gumiabroncsok használatát korlátozzuk az olyan időjárási és útviszonyokra, amelyekre azok készültek.
FIGYELMEZTETÉS Ha a gépkocsira felszerelt téli gumiabroncsok sebességindexe a gépkocsi (5%-kal megnövelt) maximális
sebességénél kisebb értékű, az utastérben, a vezető látóterében egy megfelelő címkét kell elhelyezni, amely erre figyelmezteti a
vezetőt (az EU irányelv alapján).
Mind a négy kerékre csak azonos típusú gumiabroncsot szabad felszerelni, hogy biztosítsuk a gépkocsi lehető legnagyobb
biztonságát haladás közben és a fékezés során. Ügyeljünk arra, hogy a gumiabroncsok forgási irányát ne változtassuk meg.
A gépkocsi helyes felemelésére vonatkozó bővebb információkat a „Karbantartás és gondozás” című fejezet „A gépkocsi felemelése”
című részében találunk.
134)A „Q” jelzésű téli gumiabroncsoknál 160 km/h, a „T”h jelzésűeknél 190 km/h, a „H” jelzésűeknél pedig 210 km/h a megengedett
maximális sebesség, de emellett természetesen mindig szigorúan be kell tartani az érvényben lévő közlekedési szabályokat is.
FIGYELEM

MŰSZAKI ADATOK
126

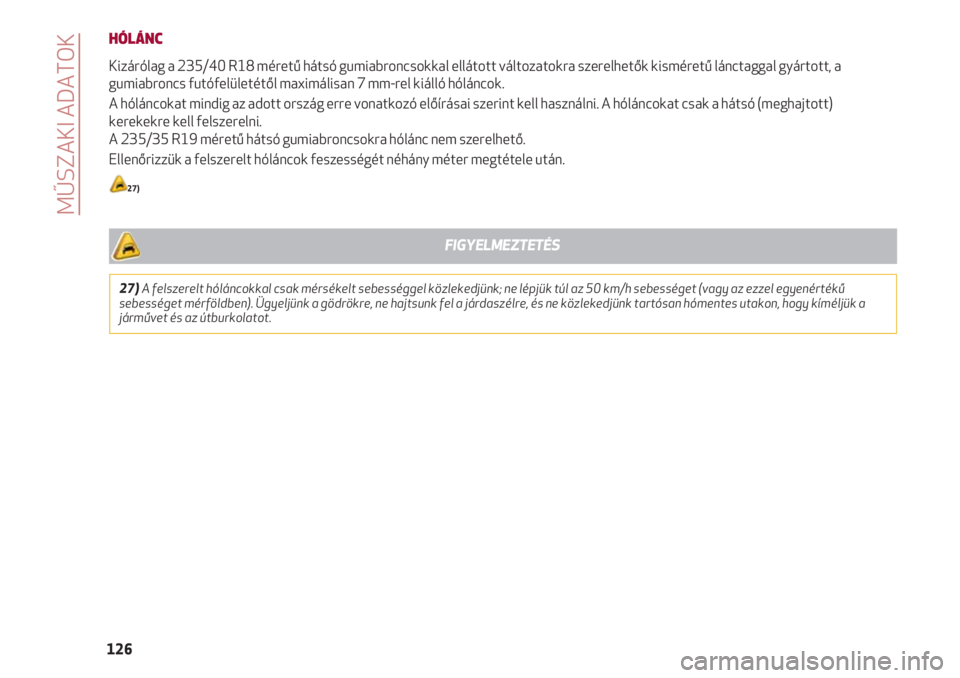

HÓLÁNC
Kizárólag a 235/40 R18 méretű hátsó gumiabroncsokkal ellátott változatokra szerelhetők kisméretű lánctaggal gyártott, a
gumiabroncs futófelületétől maximálisan 7 mm-rel kiálló hóláncok.
A hóláncokat mindig az adott ország erre vonatkozó előírásai szerint kell használni. A hóláncokat csak a hátsó (meghajtott)
kerekekre kell felszerelni.
A 235/35 R19 méretű hátsó gumiabroncsokra hólánc nem szerelhető.
Ellenőrizzük a felszerelt hóláncok feszességét néhány méter megtétele után.
27)
27)A felszerelt hóláncokkal csak mérsékelt sebességgel közlekedjünk; ne lépjük túl az 50 km/h sebességet (vagy az ezzel egyenértékű
sebességet mérföldben). Ügyeljünk a gödrökre, ne hajtsunk fel a járdaszélre, és ne közlekedjünk tartósan hómentes utakon, hogy kíméljük a
járművet és az útburkolatot.
FIGYELMEZTETÉS
