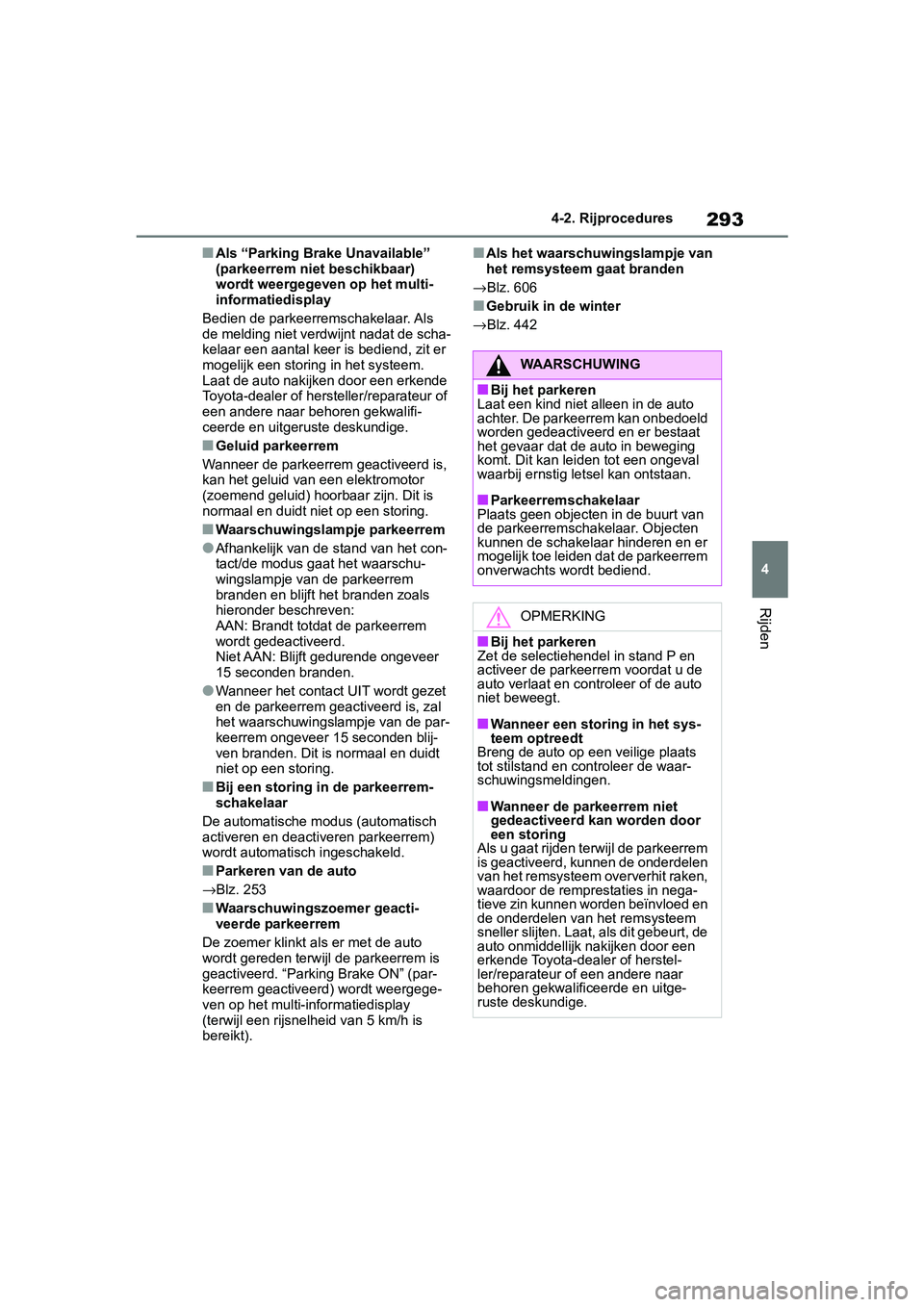

293
4
4-2. Rijprocedures
Rijden
■Als “Parking Brake Unavailable”
(parkeerrem niet beschikbaar)
wordt weergegeven op het multi-
informatiedisplay
Bedien de parkeerremschakelaar. Als
de melding niet verdwijnt nadat de scha-
kelaar een aantal keer is bediend, zit er
mogelijk een stori ng in het systeem.
Laat de auto nakijken door een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
■Geluid parkeerrem
Wanneer de parkeerrem geactiveerd is,
kan het geluid van een elektromotor
(zoemend geluid) hoorbaar zijn. Dit is
normaal en duidt niet op een storing.
■Waarschuwingslampje parkeerrem
●Afhankelijk van de s tand van het con-
tact/de modus gaat het waarschu-
wingslampje van de parkeerrem
branden en blijft het branden zoals
hieronder beschreven:
AAN: Brandt totdat de parkeerrem
wordt gedeactiveerd.
Niet AAN: Blijft gedurende ongeveer
15 seconden branden.
●Wanneer het contact UIT wordt gezet
en de parkeerrem ge activeerd is, zal
het waarschuwingslampje van de par-
keerrem ongeveer 15 seconden blij-
ven branden. Dit is normaal en duidt
niet op een storing.
■Bij een storing in de parkeerrem-
schakelaar
De automatische modus (automatisch
activeren en deacti veren parkeerrem)
wordt automatisch ingeschakeld.
■Parkeren van de auto
→Blz. 253
■Waarschuwingszoemer geacti-
veerde parkeerrem
De zoemer klinkt a ls er met de auto
wordt gereden terwijl de parkeerrem is
geactiveerd. “Parking Brake ON” (par-
keerrem geactiveerd) wordt weergege-
ven op het multi-informatiedisplay
(terwijl een rijsnelheid van 5 km/h is
bereikt).
■Als het waarschu wingslampje van
het remsysteem gaat branden
→Blz. 606
■Gebruik in de winter
→Blz. 442
WAARSCHUWING
■Bij het parkeren
Laat een kind niet alleen in de auto
achter. De parkeerrem kan onbedoeld
worden gedeactiveerd en er bestaat
het gevaar dat de auto in beweging
komt. Dit kan lei den tot een ongeval
waarbij ernstig le tsel kan ontstaan.
■Parkeerremschakelaar
Plaats geen objecten in de buurt van
de parkeerremschakelaar. Objecten
kunnen de schakelaar hinderen en er
mogelijk toe leiden dat de parkeerrem
onverwachts wordt bediend.
OPMERKING
■Bij het parkeren
Zet de selectiehendel in stand P en
activeer de parkeerrem voordat u de
auto verlaat en cont roleer of de auto
niet beweegt.
■Wanneer een storing in het sys-
teem optreedt
Breng de auto op een veilige plaats
tot stilstand en controleer de waar-
schuwingsmeldingen.
■Wanneer de parkeerrem niet
gedeactiveerd kan worden door
een storing
Als u gaat rijden terwijl de parkeerrem
is geactiveerd, kunnen de onderdelen
van het remsysteem oververhit raken,
waardoor de remprestaties in nega-
tieve zin kunnen worden beïnvloed en
de onderdelen van het remsysteem
sneller slijten. Laat, als dit gebeurt, de
auto onmiddellijk nakijken door een
erkende Toyota-dealer of herstel-
ler/reparateur o f een andere naar
behoren gekwalificeerde en uitge-
ruste deskundige.
pM_RAV4_OM_OM42D03E_(EE).book P age 293 Wednesday, March 20, 2019 2:08 PM

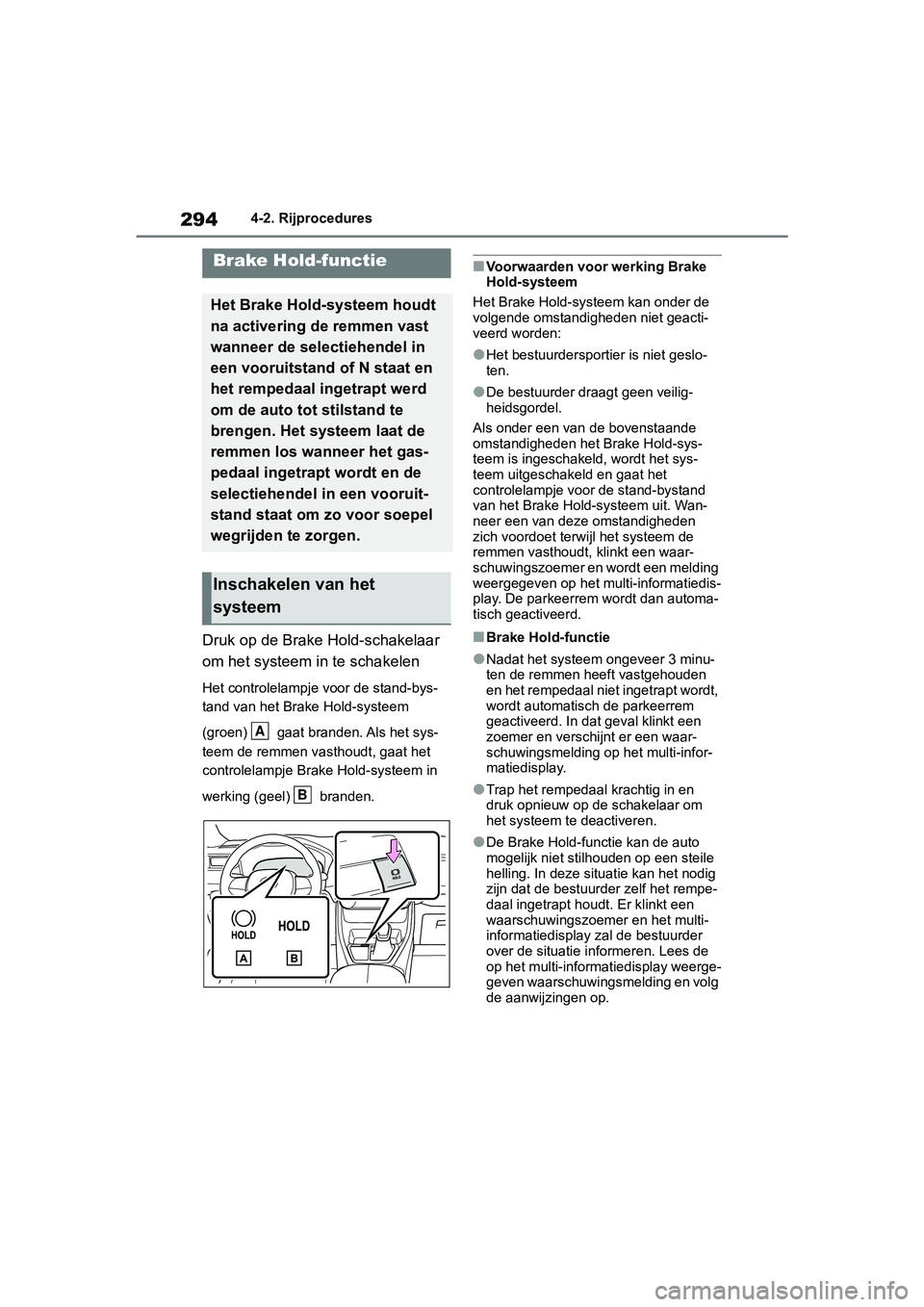

2944-2. Rijprocedures
Druk op de Brake Hold-schakelaar
om het systeem in te schakelen
Het controlelampje voor de stand-bys-
tand van het Brake Hold-systeem
(groen) gaat branden. Als het sys-
teem de remmen vasthoudt, gaat het
controlelampje Brake Hold-systeem in
werking (geel) branden.
■Voorwaarden voor werking Brake
Hold-systeem
Het Brake Hold-s ysteem kan onder de
volgende omstandigheden niet geacti-
veerd worden:
●Het bestuurdersport ier is niet geslo-
ten.
●De bestuurder draagt geen veilig-
heidsgordel.
Als onder een van de bovenstaande
omstandigheden het Brake Hold-sys-
teem is ingeschake ld, wordt het sys-
teem uitgeschakeld en gaat het
controlelampje voor de stand-bystand
van het Brake Hold-systeem uit. Wan-
neer een van deze omstandigheden
zich voordoet terwijl het systeem de
remmen vasthoudt, klinkt een waar-
schuwingszoemer en wordt een melding
weergegeven op het multi-informatiedis-
play. De parkeerrem wordt dan automa-
tisch geactiveerd.
■Brake Hold-functie
●Nadat het systeem ongeveer 3 minu-
ten de remmen heeft vastgehouden
en het rempedaal niet ingetrapt wordt,
wordt automatisch de parkeerrem
geactiveerd. In dat geval klinkt een
zoemer en verschij nt er een waar-
schuwingsmelding op het multi-infor-
matiedisplay.
●Trap het rempedaal krachtig in en
druk opnieuw op de schakelaar om
het systeem te deactiveren.
●De Brake Hold-functie kan de auto
mogelijk niet stilhouden op een steile
helling. In deze situat ie kan het nodig
zijn dat de bestuurder zelf het rempe-
daal ingetrapt houdt . Er klinkt een
waarschuwingszoemer en het multi-
informatiedisplay zal de bestuurder
over de situatie i nformeren. Lees de
op het multi-informatiedisplay weerge-
geven waarschuwingsmelding en volg
de aanwijzingen op.
Brake Hold-functie
Het Brake Hold-systeem houdt
na activering de remmen vast
wanneer de selectiehendel in
een vooruitstand of N staat en
het rempedaal ingetrapt werd
om de auto tot stilstand te
brengen. Het systeem laat de
remmen los wanneer het gas-
pedaal ingetrapt wordt en de
selectiehendel in een vooruit-
stand staat om zo voor soepel
wegrijden te zorgen.
Inschakelen van het
systeem
A
B
pM_RAV4_OM_OM42D03E_(EE).book P age 294 Wednesday, March 20, 2019 2:08 PM

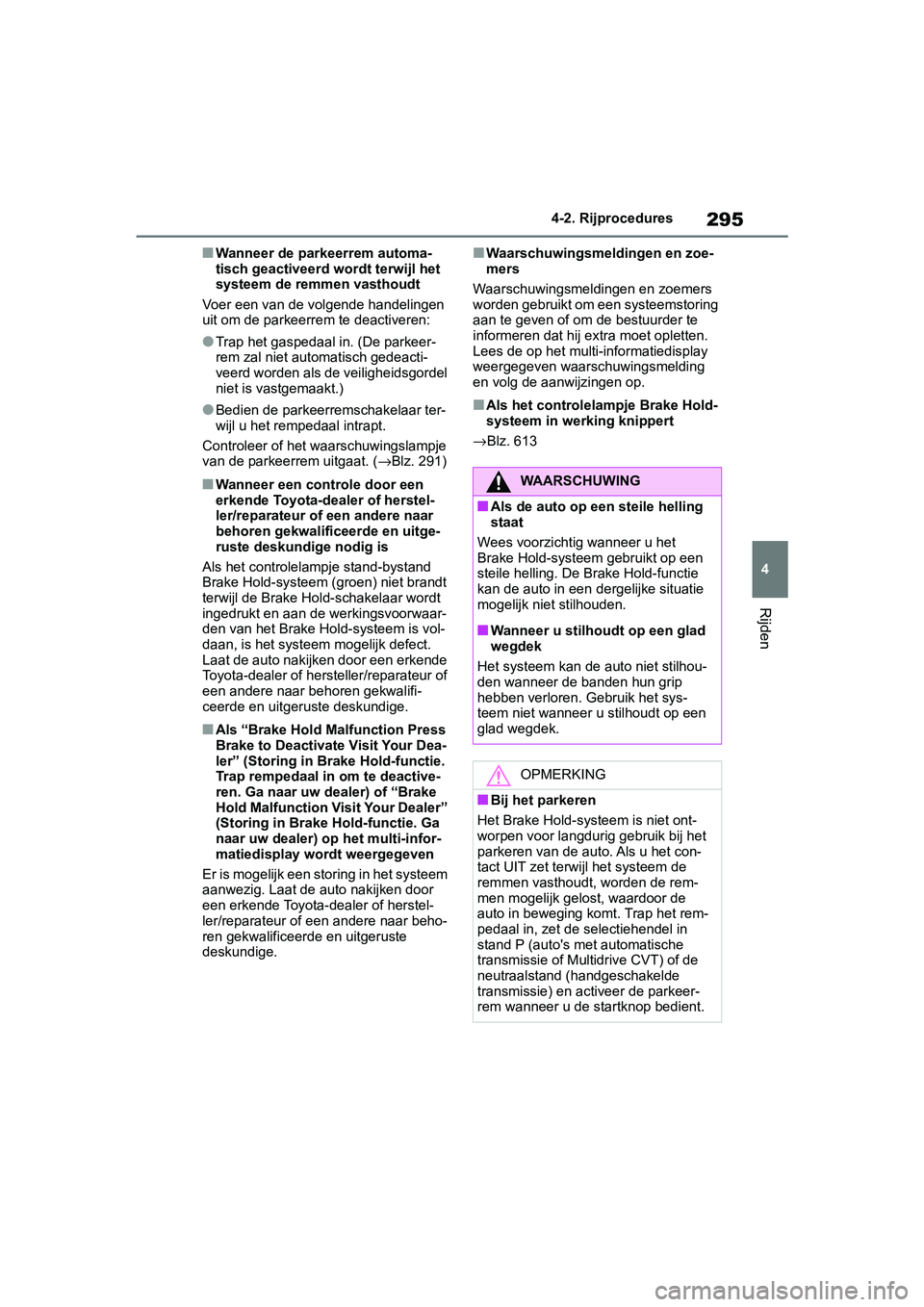

295
4
4-2. Rijprocedures
Rijden
■Wanneer de parkeerrem automa-
tisch geactiveerd wordt terwijl het
systeem de remmen vasthoudt
Voer een van de volgende handelingen
uit om de parkeerrem te deactiveren:
●Trap het gaspedaal in. (De parkeer-
rem zal niet automatisch gedeacti-
veerd worden als de veiligheidsgordel
niet is vastgemaakt.)
●Bedien de parkeerremschakelaar ter-
wijl u het rempedaal intrapt.
Controleer of het waarschuwingslampje
van de parkeerrem uitgaat. ( →Blz. 291)
■Wanneer een controle door een
erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar
behoren gekwalificeerde en uitge-
ruste deskundige nodig is
Als het controlelampje stand-bystand
Brake Hold-systeem (groen) niet brandt
terwijl de Brake Hold -schakelaar wordt
ingedrukt en aan de werkingsvoorwaar-
den van het Brake Ho ld-systeem is vol-
daan, is het syst eem mogelijk defect.
Laat de auto nakijken door een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
■Als “Brake Hold M alfunction Press
Brake to Deactivate Visit Your Dea-
ler” (Storing in Brake Hold-functie.
Trap rempedaal in om te deactive-
ren. Ga naar uw dealer) of “Brake
Hold Malfunction Visit Your Dealer”
(Storing in Brake Hold-functie. Ga
naar uw dealer) op het multi-infor-
matiedisplay wordt weergegeven
Er is mogelijk een storing in het systeem
aanwezig. Laat de auto nakijken door
een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste
deskundige.
■Waarschuwingsmeldingen en zoe-
mers
Waarschuwingsmeldingen en zoemers
worden gebruikt om een systeemstoring
aan te geven of om de bestuurder te
informeren dat hij ex tra moet opletten.
Lees de op het multi-informatiedisplay
weergegeven waarschuwingsmelding
en volg de aanwijzingen op.
■Als het controlelampje Brake Hold-
systeem in werking knippert
→Blz. 613
WAARSCHUWING
■Als de auto op een steile helling
staat
Wees voorzichtig wanneer u het
Brake Hold-systeem gebruikt op een
steile helling. De Brake Hold-functie
kan de auto in een dergelijke situatie
mogelijk niet stilhouden.
■Wanneer u stilhoudt op een glad
wegdek
Het systeem kan de auto niet stilhou-
den wanneer de banden hun grip
hebben verloren. Gebruik het sys-
teem niet wanneer u stilhoudt op een
glad wegdek.
OPMERKING
■Bij het parkeren
Het Brake Hold-syst eem is niet ont-
worpen voor langdurig gebruik bij het
parkeren van de aut o. Als u het con-
tact UIT zet terwijl het systeem de
remmen vasthoudt, worden de rem-
men mogelijk gelost, waardoor de
auto in beweging komt. Trap het rem-
pedaal in, zet de selectiehendel in
stand P (auto's met automatische
transmissie of Multidrive CVT) of de
neutraalstand (handgeschakelde
transmissie) en activeer de parkeer-
rem wanneer u de startknop bedient.
pM_RAV4_OM_OM42D03E_(EE).book P age 295 Wednesday, March 20, 2019 2:08 PM

297
4
4-3. Bedienen van verlichting en ruitenwissers
Rijden
Ty p e B
●Als de lichtschakelaar in de stand
of staat: De koplampen en de
mistlampen voor worden automatisch
uitgeschakeld als het contact in stand
ACC of UIT wordt gezet.
●Als de lichtschakelaar in de stand
staat: De koplampen en alle overige
verlichting worden automatisch uitge-
schakeld als het contact in stand ACC
of UIT wordt gezet.
Zet om de verlichting weer in te schake-
len het contact AAN of zet de lichtscha-
kelaar een keer in stand en daarna
weer in stand of .
■Zoemer verlichting
Auto's zonder Smart entry-systeem en
startknop
Er klinkt een zoemer wanneer het con-
tact in stand ACC of UIT wordt gezet, de
sleutel wordt verwijderd en het bestuur-
dersportier wordt geopend terwijl de ver-
lichting is ingeschakeld.
Auto's met Smart e ntry-systeem en
startknop
Er klinkt een zoemer als het contact in
stand ACC of UIT w ordt gezet en het
bestuurdersportier wordt geopend terwijl
de verlichting is ingeschakeld.
■Automatische verticale koplamp-
verstelling
De koplamphoogte wordt automatisch
geregeld op basis van het aantal passa-
giers in de auto en de mate van bela-
ding om verblinding van andere
weggebruikers door de koplampen te
voorkomen.
■Energiebesparende functie
Ty p e A
Om te voorkomen dat de accu van de
auto ontladen raakt wanneer de koplam-
pen en/of de achterli chten aan zijn ter-
wijl het contact UIT wordt gezet, schakelt de energiebesparende functie
van de accu alle verlichting na ongeveer
20 minuten automatisch uit.
Onder de volgende omstandigheden
wordt de energiebesparende functie van
de accu eenmaal uitgeschakeld en ver-
volgens weer geactiveerd. Alle verlich-
ting gaat 20 minuten nadat de
energiebesparende fun
ctie van de accu
weer is geactiveer d automatisch uit:
●Wanneer de lichtschakelaar wordt
bediend
●Wanneer een portier wordt geopend
of gesloten
Ty p e B
Om te voorkomen dat de accu van de
auto ontladen raakt wanneer de licht-
schakelaar in de stand staat terwijl
het contact UIT wordt gezet, schakelt de
energiebesparende fun ctie van de accu
alle verlichting na ongeveer 20 minuten
automatisch uit.
Onder de volgende omstandigheden
wordt de energiebesparende functie van
de accu eenmaal uitgeschakeld en ver-
volgens weer geactiveerd. Alle verlich-
ting gaat 20 minuten nadat de
energiebesparende fun ctie van de accu
weer is geactiveer d automatisch uit:
●Wanneer de lichtschakelaar wordt
bediend
●Wanneer een portier wordt geopend
of gesloten
■Als “Headlight System Malfunction
Visit Your Dealer” (Storing in kop-
lampsysteem. Ga naar uw dealer)
op het multi-informatiedisplay
wordt weergegeven
Er is mogelijk een storing in het systeem
aanwezig. Laat de auto nakijken door
een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste
deskundige.
pM_RAV4_OM_OM42D03E_(EE).book P age 297 Wednesday, March 20, 2019 2:08 PM

301
4
4-3. Bedienen van verlichting en ruitenwissers
Rijden
• De bestuurder meent dat andere
bestuurders of voetgangers last hebben
van het grootlicht
• De auto wordt gebruikt in een gebied waar men aan de andere kant van de
weg rijdt. Bijvoorbeeld, een auto
bestemd voor rechtsrijdend verkeer in
een gebied voor links rijdend verkeer of
vice versa
• Wanneer men door een lange tunnel rijdt.
■Als “Headlight System Malfunction
Visit Your Dealer” (Storing in kop-
lampsysteem. Ga naar uw dealer)
op het multi-informatiedisplay
wordt weergegeven
Er is mogelijk een storing in het systeem
aanwezig. Laat de auto nakijken door
een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste
deskundige.
■Dimlicht inschakelen
Trek de hendel naar u toe, zodat
deze in de oorspronkelijke stand
terugkomt.
Het controlelampje van het Automatic
High Beam-systeem dooft.
Duw de hendel van u af om het Auto-
matic High Beam-systeem weer in te
schakelen.
■Grootlicht inschakelen
Druk de Automatic High Beam-
schakelaar in.
Het controlelampje v an het Automatic
High Beam-systeem do oft en het con-
trolelampje van het grootlicht gaat bran-
den.
Druk de schakelaar in om het Automa-
tic High Beam-systeem weer in te scha-
kelen.
Handmatig in- en
uitschakelen van het
grootlicht
pM_RAV4_OM_OM42D03E_(EE).book P age 301 Wednesday, March 20, 2019 2:08 PM

3204-5. Gebruik van de ondersteunende systemen
■Als een waarschuwingsmelding
wordt weergegeven op het multi-
informatiedisplay
Een van de systemen is mogelijk tijdelijk
niet beschikbaar of er is mogelijk sprake
van een storing in h et betreffende sys-
teem.
●Voer in de volgende situaties de in de
tabel aangegeven acties uit. Als wordt
gesignaleerd dat weer aan de nor-
male werkingsvoorwaarden wordt vol-
daan, verdwijnt de melding en werkt
het systeem weer normaal.
Neem, als de melding niet verdwijnt,
contact op met een erkende Toyota-dea-
ler of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitge-
ruste deskundige.
SituatieActies
Als het gedeelte
rondom een sen-
sor bedekt is met
vuil, vocht (con-
dens, ijs, enz.) of
andere verontreini-
gingen
Maak om het
gedeelte van de
voorruit voor de
camera voor te rei-
nigen gebruik van
de ruitenwissers of
de voorruitverwar-
ming van het air-
conditioningsystee
m ( →Blz. 501,
507).
Als de temperatuur
rondom de camera
voor niet binnen
het werkingsbe-
reik ligt, bijvoor-
beeld doordat de
auto in de zon of
een zeer koude
omgeving staat
Als de camera
voor heet is, bij-
voorbeeld doordat
de auto in de zon
heeft gestaan,
maak dan gebruik
van de airconditio-
ning om het
gedeelte rondom
de camera voor af
te koelen.
Als bij het parke-
ren van de auto
gebruik is gemaakt
van een zonne-
scherm, kan bij
bepaalde typen
zonnescherm door
het zonlicht dat
door het opper-
vlak ervan wordt
gereflecteerd de
temperatuur van
de camera voor
extreem hoog
oplopen.
Als de camera
voor koud is, bij-
voorbeeld doordat
d e a u t o i n e e n z e e r
koude omgeving
heeft gestaan,
maak dan gebruik
van het airconditio-
ningsysteem om
het gedeelte
rondom te camera
voor op te war-
men.
SituatieActies
pM_RAV4_OM_OM42D03E_(EE).book P age 320 Wednesday, March 20, 2019 2:08 PM

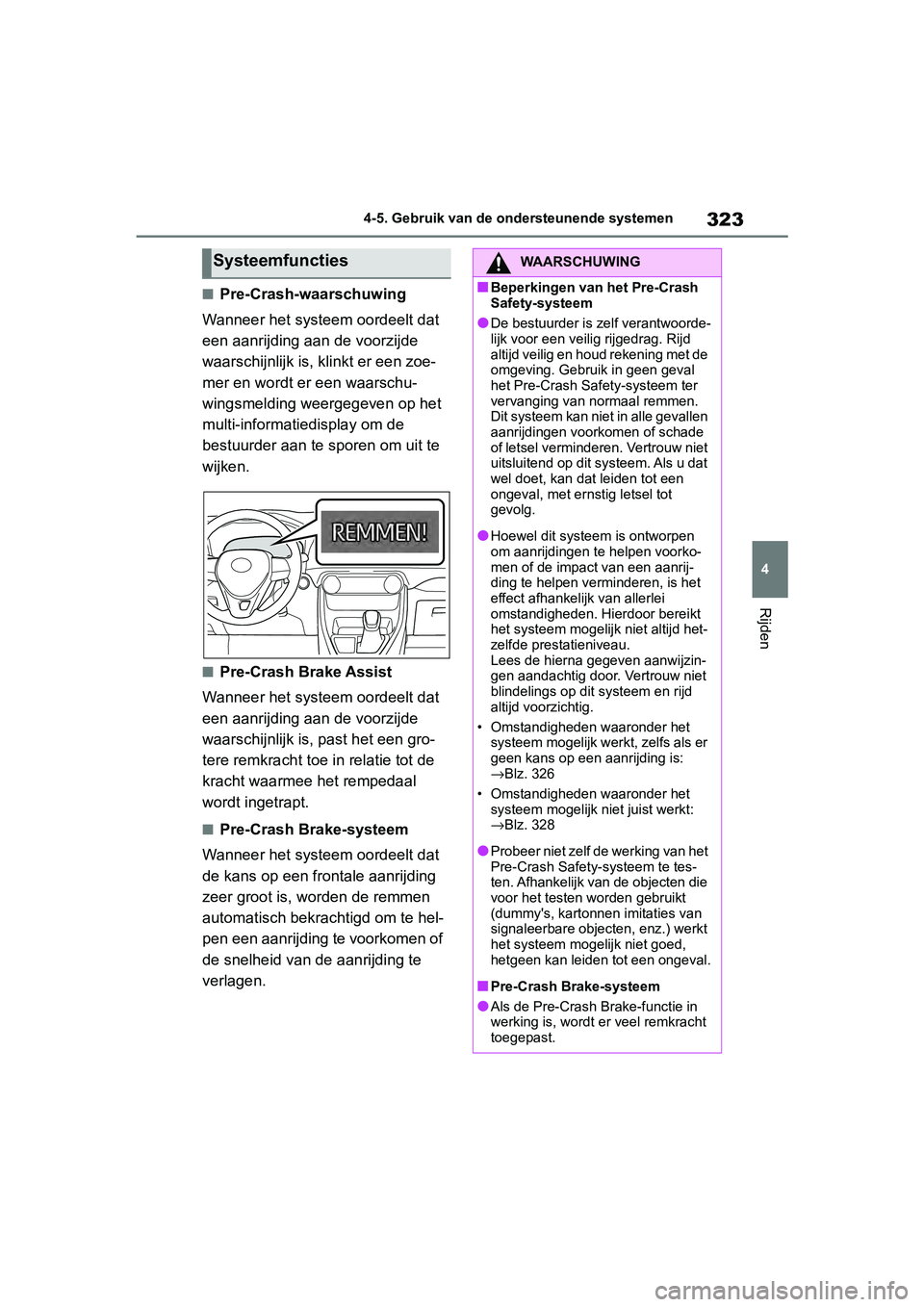

323
4
4-5. Gebruik van de ondersteunende systemen
Rijden
■Pre-Crash-waarschuwing
Wanneer het systeem oordeelt dat
een aanrijding aan de voorzijde
waarschijnlijk is, k linkt er een zoe-
mer en wordt er een waarschu-
wingsmelding weergegeven op het
multi-informatiedisplay om de
bestuurder aan te sporen om uit te
wijken.
■Pre-Crash Brake Assist
Wanneer het systeem oordeelt dat
een aanrijding aan de voorzijde
waarschijnlijk is, p ast het een gro-
tere remkracht toe i n relatie tot de
kracht waarmee het rempedaal
wordt ingetrapt.
■Pre-Crash Brake-systeem
Wanneer het systeem oordeelt dat
de kans op een frontale aanrijding
zeer groot is, worden de remmen
automatisch bekrachtigd om te hel-
pen een aanrijding te voorkomen of
de snelheid van de aanrijding te
verlagen.
SysteemfunctiesWAARSCHUWING
■Beperkingen van het Pre-Crash
Safety-systeem
●De bestuurder is zelf verantwoorde-
lijk voor een veilig rijgedrag. Rijd
altijd veilig en houd rekening met de
omgeving. Gebruik in geen geval
het Pre-Crash Safety-systeem ter
vervanging van normaal remmen.
Dit systeem kan niet in alle gevallen
aanrijdingen voorkomen of schade
of letsel verminderen. Vertrouw niet
uitsluitend op dit systeem. Als u dat
wel doet, kan dat leiden tot een
ongeval, met ernstig letsel tot
gevolg.
●Hoewel dit systeem is ontworpen
om aanrijdingen t e helpen voorko-
men of de impac t van een aanrij-
ding te helpen verminderen, is het
effect afhankelijk van allerlei
omstandigheden. Hierdoor bereikt
het systeem mogelijk niet alt ijd het-
zelfde prestatieniveau.
Lees de hierna gegeven aanwijzin-
gen aandachtig door. Vertrouw niet
blindelings o p dit systeem en rijd
altijd voorzichtig.
• Omstandigheden waaronder het systeem mogelijk werkt, zelfs als er
geen kans op een aanrijding is:
→Blz. 326
• Omstandigheden waaronder het systeem mogelijk nie t juist werkt:
→Blz. 328
●Probeer niet zelf de werking van het
Pre-Crash Safety-systeem te tes-
ten. Afhankelijk van de objecten die
voor het testen worden gebruikt
(dummy's, kartonnen imitaties van
signaleerbare objecten, enz.) werkt
het systeem mogelijk niet goed,
hetgeen kan leiden tot een ongeval.
■Pre-Crash Brake-systeem
●Als de Pre-Crash Brake-functie in
werking is, wordt er veel remkracht
toegepast.
pM_RAV4_OM_OM42D03E_(EE).book P age 323 Wednesday, March 20, 2019 2:08 PM

3244-5. Gebruik van de ondersteunende systemen
■In-/uitschakelen van het Pre-
Crash Safety-systeem
Het Pre-Crash Safety-systeem kan
worden ingeschakeld/uitgescha-
k e l d v i a h e t s c h e r m ( →Blz. 134)
van het multi-in formatiedisplay.
WAARSCHUWING
●Als de auto wordt stilgezet door de
werking van de Pre-Crash Brake-
functie, wordt de werking van de
functie na ongeveer 2 seconden uit-
geschakeld. Trap indien nodig het
rempedaal in.
●Het Pre-Crash Brake-systeem
werkt mogelijk niet, afhankelijk van
de bediening van de auto door de
bestuurder. Als het gaspedaal diep
wordt ingetrapt of het stuurwiel
wordt gedraaid, oordeelt het sys-
teem mogelijk dat de bestuurder
een uitwijkactie uitvoert en werkt
het Pre-Crash Brake-systeem
mogelijk niet.
●Terwijl het Pre-Crash Brake-sys-
teem is ingeschakeld, wordt in som-
mige gevallen de werking ervan
mogelijk uitgeschakeld, wanneer
het gaspedaal diep wordt ingetrapt
of het stuurwiel wordt gedraaid en
het systeem oordeelt dat de
bestuurder een uit wijkactie uitvoert.
●Als het rempedaal wordt ingetrapt,
oordeelt het systeem mogelijk dat
de bestuurder een uitwijkactie uit-
voert en stelt het mogelijk het wer-
kingstijdstip van de Pre-Crash
Brake-functie uit.
■Wanneer moet het Pre-Crash
Safety-systeem worden uitge-
schakeld
Schakel in de volgende situaties het
systeem uit, o mdat het mogelijk niet
juist werkt, hetgeen kan leiden tot een
ongeval waarbij ernstig letsel kan ont-
staan:
●Als de auto wordt gesleept
●Bij het slepen van een andere auto
●Bij het vervoeren van de auto op
een vrachtwagen, boot, trein of ver-
gelijkbaar transportmiddel
●Wanneer de auto wordt opgetakeld
terwijl de moto r aan staat en de
wielen vrij kunnen draaien
●Bij het controler en van de auto op
een rollenbank, bijvoorbeeld een
vermogensbank of een snelheids-
metertester, of bij het balanceren
van de wielen op de auto
●Als er veel kracht wordt uitgeoefend
op de voorbumper of de grille door
een aanrijding of een andere oor-
zaak
●Als niet op een st abiele wijze kan
worden gereden met de auto, bij-
voorbeeld als hij betrokken is
geweest bij een ongeval of als er
storingen zijn
●Als met een sportieve rijstijl of in het
terrein wordt gereden
●Als de banden niet de juiste ban-
denspanning hebben
●Als de banden zeer versleten zijn
●Als er een andere maat banden dan
voorgeschreven is gemonteerd
●Als er sneeuwkettingen zijn aange-
bracht
●Wanneer er een compact reserve-
wiel is gemonteerd of een banden-
reparatieset is gebruikt
●Als er tijdelijk uitrusting (sneeuw-
ploeg, enz.) die de radarsensor of
de camera voor kan hinderen op de
auto is geplaatst
Wijzigen van instellingen
van het Pre-Crash Safety-
systeem
pM_RAV4_OM_OM42D03E_(EE).book P age 324 Wednesday, March 20, 2019 2:08 PM
