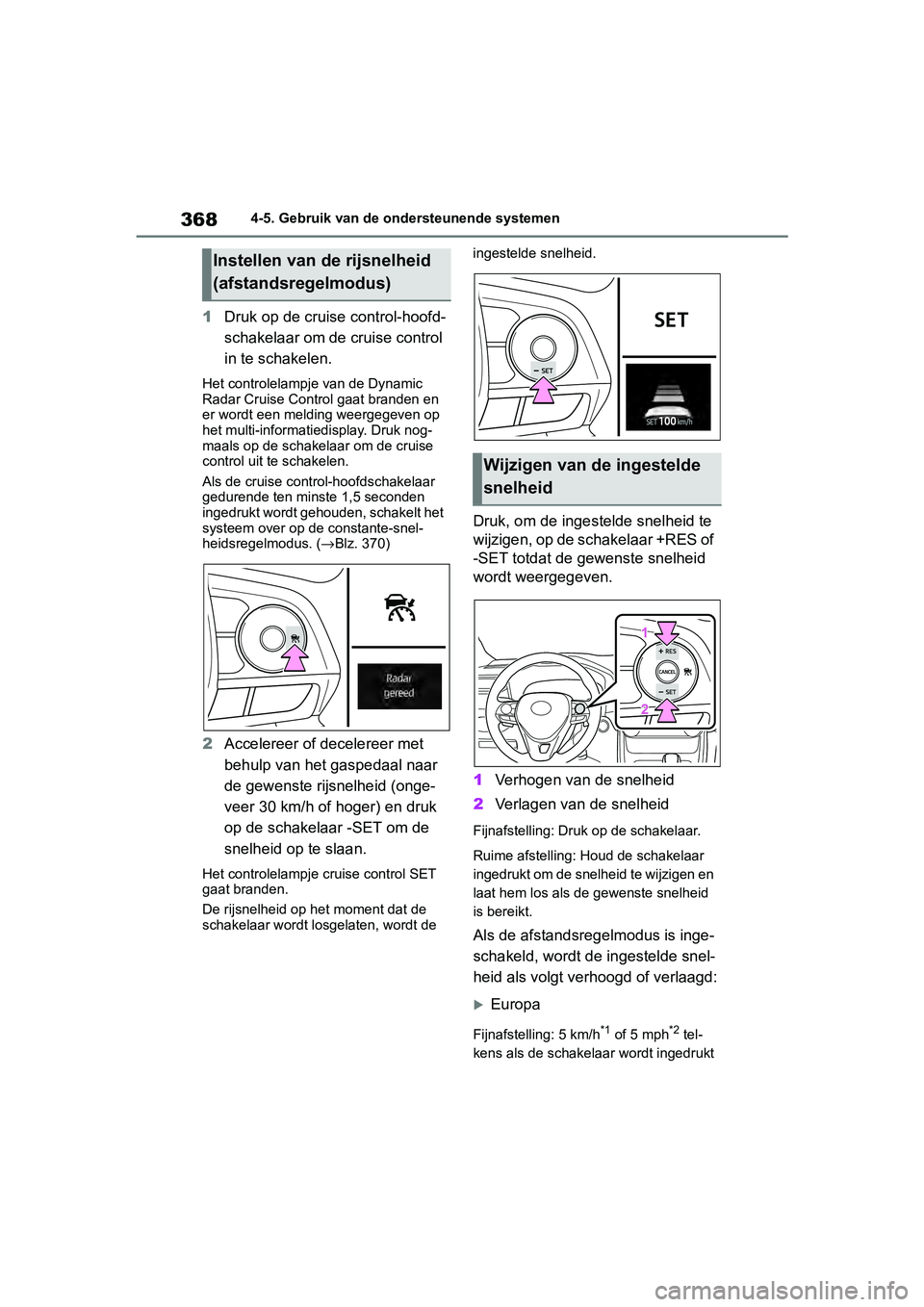

3684-5. Gebruik van de ondersteunende systemen
1Druk op de cruis e control-hoofd-
schakelaar om de cruise control
in te schakelen.
Het controlelampje van de Dynamic
Radar Cruise Control gaat branden en
er wordt een melding weergegeven op
het multi-informatiedisplay. Druk nog-
maals op de schakelaar om de cruise
control uit te schakelen.
Als de cruise control-hoofdschakelaar
gedurende ten minste 1,5 seconden
ingedrukt wordt gehouden, schakelt het
systeem over op de constante-snel-
heidsregelmodus. ( →Blz. 370)
2Accelereer of decelereer met
behulp van het gaspedaal naar
de gewenste rijsnelheid (onge-
veer 30 km/h of hoger) en druk
op de schakelaar -SET om de
snelheid op te slaan.
Het controlelampje cruise control SET
gaat branden.
De rijsnelheid op het moment dat de
schakelaar wordt losgelaten, wordt de ingestelde snelheid.
Druk, om de ingestelde snelheid te
wijzigen, op de schakelaar +RES of
-SET totdat de gewenste snelheid
wordt weergegeven.
1
Verhogen van de snelheid
2 Verlagen van de snelheid
Fijnafstelling: Druk op de schakelaar.
Ruime afstelling: Houd de schakelaar
ingedrukt om de snelheid te wijzigen en
laat hem los als de gewenste snelheid
is bereikt.
Als de afstandsregelmodus is inge-
schakeld, wordt de ingestelde snel-
heid als volgt verhoogd of verlaagd:
Europa
Fijnafstelling: 5 km/h*1 of 5 mph*2 tel-
kens als de schakelaar wordt ingedrukt
Instellen van de rijsnelheid
(afstandsregelmodus)
Wijzigen van de ingestelde
snelheid
pM_RAV4_OM_OM42D03E_(EE).book P age 368 Wednesday, March 20, 2019 2:08 PM

3724-5. Gebruik van de ondersteunende systemen
Houd de schakelaar -SET ingedrukt.
U kunt de Dynamic Radar Cruise
Control met Road Sign Assist
inschakelen/uitschakelen via het
scherm op het multi-informatie-
display. ( →Blz. 134)
■De Dynamic Radar Cruise Control
kan worden gebruikt als
●Auto's met automatische transmissie
of Multidrive CVT: De selectiehendel
wordt in stand D gezet.
●Auto's met handgeschakelde trans-
missie: De selectiehendel staat in het
2e bereik of hoger.
●Afhankelijk van de regelmodus kan dit
item op de volgende snelheden wor-
den ingesteld:
• Afstandsregelmodus: Ongeveer 30 km/h of hoger
• Constante-snelheidsregelmodus:
Ongeveer 30 km/h of hoger
■Accelereren na het instellen van de
rijsnelheid
Bedien het gaspedaal om te accelere-
ren. Na het accelereren gaat de auto
weer rijden met de ingestelde snelheid.
Als de afstandsregelmodus is ingescha-
keld, neemt de rijsnelheid echter moge-
lijk af tot onder de ingestelde snelheid, zodat de afstand t
ot de voorligger
gehandhaafd blijft.
■Selectie schakelstand (auto's met
handgeschakelde transmissie)
Selecteert een schakelstand die past bij
de rijsnelheid. Als he t motortoerental te
hoog of te laag is, kan de regeling auto-
matisch worden uitgeschakeld.
■Automatisch uitschakelen van de
afstandsregelmodus
De afstandsregelmodus wordt automa-
tisch uitgeschakeld in de volgende situa-
ties.
●Werkelijke rijsnelheid zakt onder
ongeveer 25 km/h.
●De VSC is geactiveerd.
●De TRC is gedurende een bepaalde
periode geactiveerd.
●Wanneer de VSC of TRC wordt uitge-
schakeld.
●De sensor kan niet goed signaleren
omdat hij ergens door bedekt is.
●Pre Crash Brake-fu nctie is geacti-
veerd.
●Auto's met handgeschakelde trans-
missie: Als de selectiehendel in de
neutraalstand staat o f het koppelings-
pedaal gedurende een bepaalde tijd
of langer wordt ingetrapt.
Als de afstandsre gelmodus om een
andere dan de hierboven genoemde
redenen automatisch uitgeschakeld
wordt, kan er een storing in het systeem
aanwezig zijn. Neem contact op met
een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste
deskundige.
■Automatisch uitschakelen van de
constante-snelheidsregelmodus
De constante-snelheidsregelmodus
wordt automatisch uitgeschakeld in de
volgende situaties:
●Actuele rijsnelheid zakt tot meer dan
ongeveer 16 km/h onder de inge-
stelde rijsnelheid.
Inschakelen/uitschakelen
Dynamic Radar Cruise
Control met Road Sign
Assist (auto's met RSA)
pM_RAV4_OM_OM42D03E_(EE).book P age 372 Wednesday, March 20, 2019 2:08 PM

373
4
4-5. Gebruik van de ondersteunende systemen
Rijden
●Werkelijke rijsnelheid zakt onder
ongeveer 30 km/h.
●De VSC is geactiveerd.
●De TRC is gedurende een bepaalde
periode geactiveerd.
●Wanneer de VSC of TRC wordt uitge-
schakeld.
●Pre Crash Brake-functie is geacti-
veerd.
●Auto's met handgeschakelde trans-
missie: Als de selectiehendel in de
neutraalstand staat
of het koppelings-
pedaal gedurende een bepaalde tijd
of langer wordt ingetrapt.
Als de constante-snelheidsregelmodus
om een andere dan de hierboven
genoemde redenen automatisch uitge-
schakeld wordt, kan er een storing in het
systeem aanwezig zijn . Neem contact
op met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeer de en uitgeruste
deskundige.
■De Dynamic Radar Cruise Control
met Road Sign Assist (auto's met
RSA) werkt mogelij k niet goed wan-
neer
De Dynamic Radar Cruise Control met
Road Sign Assist werkt mogelijk niet
goed in situaties waarbij de RSA moge-
lijk niet goed werkt of niet goed signa-
leert ( →Blz. 350). Controleer daarom,
wanneer u deze functie gebruikt, het
weergegeven verkeersbord met de snel-
heidslimiet.
In de onderstaande gevallen wordt de
ingestelde snelheid mogelijk niet gewij-
zigd in de herkende snelheidslimiet door
het ingedrukt houden van de schakelaar
+RES/-SET:
●Als er geen informa tie over de snel-
heidslimiet beschikbaar is
●Wanneer de herkende snelheidsli-
miet gelijk is aan de ingestelde snel-
heid
●Wanneer de herkende snelheidsli-
miet buiten het snelheidsbereik van
het Dynamic Radar Cruise Control-
systeem ligt
■Werking van de remmen
Er kan een geluid v an de remmen hoor-
baar zijn en de reactie van het rempe-
daal kan veranderen, maar dit duidt niet
op een storing.
■Waarschuwingsmeldingen en zoe-
mers voor Dynamic Radar Cruise
Control
Waarschuwingsmeldingen en zoemers
worden gebruikt om een systeemstoring
aan te geven of om de bestuurder te
informeren dat hij tijdens het rijden extra
moet opletten. Lees de op het multi-
informatiedisplay weergegeven waar-
schuwingsmelding en volg de aanwijzin-
gen op. ( →Blz. 320, 616)
■Omstandigheden waarin de sensor
voorliggers mogelijk niet op de
juiste manier signaleert
Bedien in onderstaande gevallen en
afhankelijk van de omstandigheden het
rempedaal wanneer het systeem onvol-
doende decelereert of bedien het gas-
pedaal wanneer moet worden
geaccelereerd.
Omdat de sensor deze voertuigen wel-
licht niet op de juist e manier signaleert,
wordt er mogelijk geen naderingswaar-
schuwing ( →Blz. 370) gegeven.
●Auto's die plotseling voor u invoegen
●Auto's die met lage snelheden rijden
●Auto's die niet op dezelfde rijstrook rij-
den
●Voertuigen met een relatief kleine
achterzijde (aanh angwagens zonder
lading, enz.)
●Motorfietsen d ie op dezelfde rijstrook
rijden
pM_RAV4_OM_OM42D03E_(EE).book P age 373 Wednesday, March 20, 2019 2:08 PM

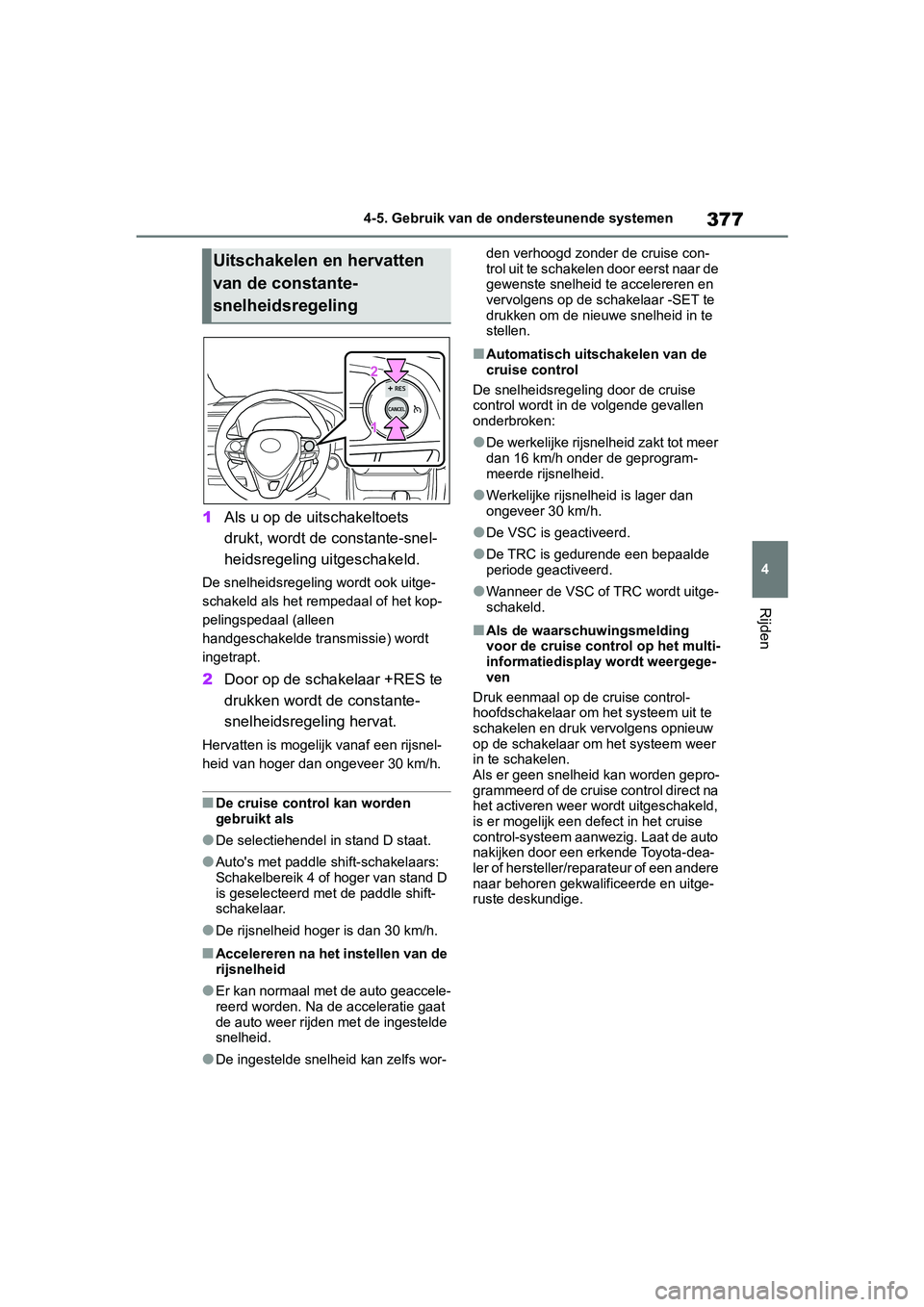

377
4
4-5. Gebruik van de ondersteunende systemen
Rijden
1
Als u op de uitschakeltoets
drukt, wordt de constante-snel-
heidsregeling uitgeschakeld.
De snelheidsregeling wordt ook uitge-
schakeld als het rempedaal of het kop-
pelingspedaal (alleen
handgeschakelde transmissie) wordt
ingetrapt.
2Door op de schakelaar +RES te
drukken wordt de constante-
snelheidsregeling hervat.
Hervatten is mogelijk vanaf een rijsnel-
heid van hoger dan ongeveer 30 km/h.
■De cruise control kan worden
gebruikt als
●De selectiehendel in stand D staat.
●Auto's met paddle shift-schakelaars:
Schakelbereik 4 of hoger van stand D
is geselecteerd met de paddle shift-
schakelaar.
●De rijsnelheid hoger is dan 30 km/h.
■Accelereren na het instellen van de
rijsnelheid
●Er kan normaal met de auto geaccele-
reerd worden. Na de acceleratie gaat
de auto weer rijden met de ingestelde
snelheid.
●De ingestelde snelheid kan zelfs wor- den verhoogd zonder de cruise con-
trol uit te schakelen door eerst naar de
gewenste snelheid te accelereren en
vervolgens op de schakelaar -SET te
drukken om de nieuwe snelheid in te
stellen.
■Automatisch uitschakelen van de
cruise control
De snelheidsregeling door de cruise
control wordt in de volgende gevallen
onderbroken:
●De werkelijke rijsnelheid zakt tot meer
dan 16 km/h onder de geprogram-
meerde rijsnelheid.
●Werkelijke rijsnelheid is lager dan
ongeveer 30 km/h.
●De VSC is geactiveerd.
●De TRC is gedurende een bepaalde
periode geactiveerd.
●Wanneer de VSC of TRC wordt uitge-
schakeld.
■Als de waarschuwingsmelding
voor de cruise control op het multi-
informatiedisplay wordt weergege-
ven
Druk eenmaal op de cruise control-
hoofdschakelaar om het systeem uit te
schakelen en druk vervolgens opnieuw
op de schakelaar om het systeem weer
in te schakelen.
Als er geen snelheid kan worden gepro-
grammeerd of de cruise control direct na
het activeren weer wordt uitgeschakeld,
is er mogelijk een defe ct in het cruise
control-systeem aanwe zig. Laat de auto
nakijken door een erkende Toyota-dea-
ler of hersteller/reparateur of een andere
naar behoren gekwalif iceerde en uitge-
ruste deskundige.
Uitschakelen en hervatten
van de constante-
snelheidsregeling
pM_RAV4_OM_OM42D03E_(EE).book P age 377 Wednesday, March 20, 2019 2:08 PM

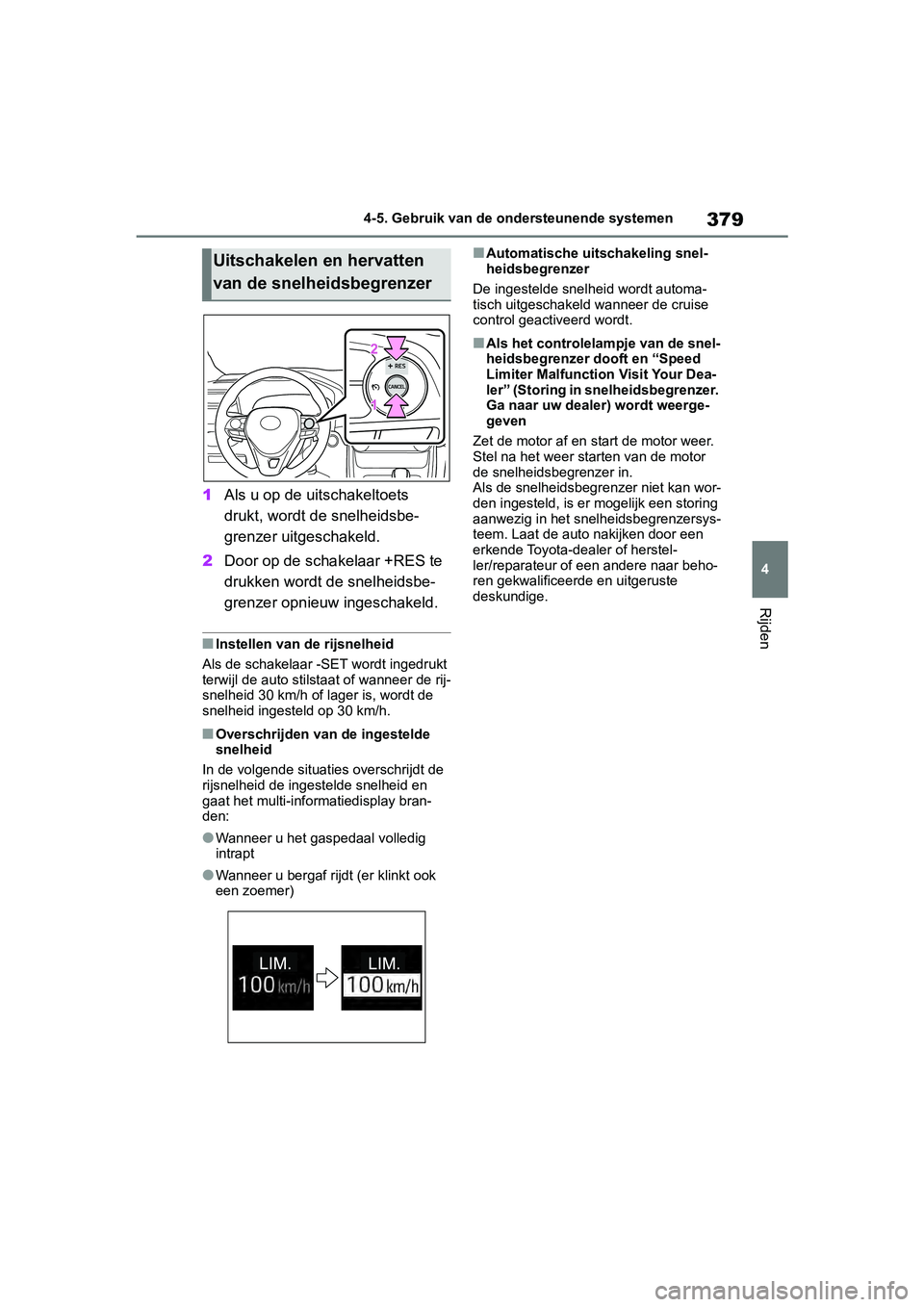

379
4
4-5. Gebruik van de ondersteunende systemen
Rijden
1
Als u op de uitschakeltoets
drukt, wordt de snelheidsbe-
grenzer uitgeschakeld.
2 Door op de schakelaar +RES te
drukken wordt de snelheidsbe-
grenzer opnieuw ingeschakeld.
■Instellen van de rijsnelheid
Als de schakelaar -SET wordt ingedrukt
terwijl de auto stilstaat of wanneer de rij-
snelheid 30 km/h of lager is, wordt de
snelheid ingesteld op 30 km/h.
■Overschrijden van de ingestelde
snelheid
In de volgende situaties overschrijdt de
rijsnelheid de ingestelde snelheid en
gaat het multi-informatiedisplay bran-
den:
●Wanneer u het gaspedaal volledig
intrapt
●Wanneer u bergaf rijdt (er klinkt ook
een zoemer)
■Automatische uits chakeling snel-
heidsbegrenzer
De ingestelde snelheid wordt automa-
tisch uitgeschakeld wanneer de cruise
control geactiveerd wordt.
■Als het controlelampje van de snel-
heidsbegrenzer dooft en “Speed
Limiter Malfunction Visit Your Dea-
ler” (Storing in snelheidsbegrenzer.
Ga naar uw dealer) wordt weerge-
geven
Zet de motor af en start de motor weer.
Stel na het weer starten van de motor
de snelheidsbegrenzer in.
Als de snelheidsbegre nzer niet kan wor-
den ingesteld, is er mogelijk een storing
aanwezig in het snelh eidsbegrenzersys-
teem. Laat de auto nakijken door een
erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste
deskundige.
Uitschakelen en hervatten
van de snelheidsbegrenzer
pM_RAV4_OM_OM42D03E_(EE).book P age 379 Wednesday, March 20, 2019 2:08 PM

3804-5. Gebruik van de ondersteunende systemen
*: Indien aanwezig
Multi-informatiedisplay
In-/uitschakelen van de BSM-func-
tie/RCTA.
Indicatoren in buitenspiegel
BSM-functie:
Wanneer een auto wordt gesignaleerd
BSM (Blind Spot
Monitor)*
De Blind Spot Monitor is een
systeem met 2 functies:
De BSM-functie (Blind Spot
Monitor)
Helpt de bestuurder bij het
nemen van een beslissing als
van rijstrook wordt gewisseld
 RCTA (Rear Crossing Traffic
Alert) (indien aanwezig)
Helpt de bestuur der bij het ach-
teruitrijden
Deze functies maken gebruik
van dezelfde sensoren.
WAARSCHUWING
■Waarschuwingen met betrek-
king tot het gebruik van de BSM-
functie
De bestuurder is zelf verantwoordelijk
voor een veilig rijg edrag. Rijd altijd
veilig en houd rekening met de omge-
ving.
De BSM-functie is een aanvullende
functie die de bestu urder er attent op
maakt dat er zich een auto in de dode
hoek van de buitenspiegels bevindt of
snel van achteren nadert richting
dode hoek. Vertrouw niet alleen op de
BSM-functie. De functie kan niet
beoordelen of u veilig van rijstrook
kunt wisselen. Wanneer u alleen op
de functie vertrouwt, kan dit leiden tot
een ongeval met ernstig letsel tot
gevolg.
Aangezien het systeem onder
bepaalde omstandigheden mogelijk
niet goed werkt, dient de bestuurder
altijd zelf de veilig heid te controleren.
■Waarschuwingen met betrek-
king tot het gebruik van de RCTA
De bestuurder is zelf verantwoordelijk
voor een veilig rijgedrag. Rijd altijd
veilig en houd rekening met de omge-
ving.
De RCTA is slechts een aanvullende
functie die de bestuurder waarschuwt
wanneer er een aut o van rechts of
links achter de aut o nadert. Aange-
zien de RCTA onder bepaalde
omstandigheden mogelijk niet goed
werkt, dient de best uurder altijd zelf
visueel de veiligheid te controleren.
Wanneer u te veel o p deze functie
vertrouwt, kan dit leiden tot een onge-
val met ernstig letsel tot gevolg.
Systeemonderdelen
A
B
pM_RAV4_OM_OM42D03E_(EE).book P age 380 Wednesday, March 20, 2019 2:08 PM

381
4
4-5. Gebruik van de ondersteunende systemen
Rijden
in de dode hoek van de buitenspiegels
of van achteren snel de dode hoek
nadert, gaat de indicator in de buiten-
spiegel aan die zijde branden. Als de
richtingaanwijzerschakelaar wordt
bediend in de richting van de zijde waar
een auto wordt gesignaleerd, gaat de
indicator in de buitenspiegel knipperen.
RCTA:
Wanneer een auto wordt gesignaleerd
die van rechts of links achter nadert,
gaan de indicatoren in beide buiten-
spiegels knipperen.
Controlelampje BSM/controle-
lampje RCTA OFF
Als de Blind Spot Monitor wordt inge-
schakeld, gaat het controlelampje BSM
branden.
Wanneer de RCTA wordt uitgescha-
keld, gaat het controlelampje RCTA
OFF branden.
Weergave monitorscherm
(alleen RCTA)
Wanneer een auto wordt gesignaleerd
die van rechts of links achter nadert,
wordt het RCTA-icoon (
→Blz. 392) voor
de desbetreffende zijde weergegeven.
RCTA-zoemer (alleen RCTA)
Wanneer een auto wordt gesignaleerd
die van rechts of links achter nadert,
klinkt er een zoemer vanachter de ach-
terstoel.
DE BSM-functie en de RCTA kun-
nen worden ingeschakeld/uitge-
schakeld via het scherm van
het multi-informatiedisplay.
( → Blz. 134)
■Zichtbaarheid van de indicatoren in
de buitenspiegels
Mogelijk zijn de indicatoren in de buiten-
spiegels bij fel zonlicht niet goed te zien.
■Hoorbaarheid van de RCTA-zoemer
De RCTA-zoemer komt mogelijk moeilijk
boven harde geluiden uit, zoals wanneer
het volume van het audiosysteem hoog
staat.
■Wanneer “Blind Spot Monitor
Unavailable” (Blind Spot Monitor
niet beschikbaar), “Rear Cross
Traffic Alert Unavailable” (Rear
Cross Traffic Alert niet beschik-
baar) of “RCTA Unavailable” (RCTA
niet beschikbaar) wordt weergege-
ven op het multi-informatiedisplay
De sensorspanning is niet in orde of
water, sneeuw, modder, enz. hopen zich
mogelijk op in de buurt rondom de sen-
sor in de achterbumper. ( →Blz. 389)
Wanneer het water, de sneeuw, de mod-
der, enz. rondom de sensor worden ver-
wijderd, moet het systeem weer normaal
gaan werken.
Ook werkt mogelijk de sensor niet nor-
maal bij extreem warm of koud weer.
■Wanneer “Blind Spot Monitor
System Malfunction Visit Your Dea-
ler” (Storing in Blind Spot Monitor.
Ga naar uw dealer), “Rear Cross
Traffic Alert Malfunction Visit Your
Dealer” (Storing in Rear Cross Traf-
fic Alert. Ga naar uw dealer) of
“RCTA Malfunction Visit Your Dea-
ler” (Storing in RCTA. Ga naar uw
dealer) op het mul ti-informatiedis-
play wordt weergegeven
Er zit mogelijk een storing in de sensor
of de sensor is niet goed uitgelijnd. Laat
de auto nakijken door een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
■Persoonlijke voor keursinstellingen
Bepaalde functies kunnen worden aan-
gepast aan de persoonlijke voorkeur.
(→Blz. 134)
In-/uitschakelen van de
BSM-functie/RCTA
C
D
E
pM_RAV4_OM_OM42D03E_(EE).book P age 381 Wednesday, March 20, 2019 2:08 PM

393
4
4-5. Gebruik van de ondersteunende systemen
Rijden
: Er is een storing aanwezig in de
RCTA ( →Blz. 381)
■Detectiegebieden RCTA
Hieronder staan de gebieden aan-
gegeven waarin auto's kunnen wor-
den gesignaleerd.
De zoemer kan de bestuurder waar-
schuwen voor snellere auto's die van
verder weg naderen.
Bijvoorbeeld:
■De RCTA werkt wanneer:
De RCTA-functie werkt wanneer aan
alle onderstaande v oorwaarden wordt
voldaan:
●De RCTA is ingeschakeld.
●De selectiehendel in stand R staat.
●De rijsnelheid is lager dan ongeveer 8
km/h.
●De rijsnelheid van de naderende auto
ligt tussen ongeveer 8 km/h en 28
km/h.
■Instellen van het zoemervolume
Het zoemervolume kan worden aange-
past op het multi-informatiedisplay.
(→Blz. 134)
■Omstandigheden waaronder de
RCTA een auto niet signaleert
De RCTA is niet ontworpen om de vol-
gende typen voertuigen en/of objecten
te signaleren.
●Voertuigen die van direct achter de
auto naderen
●Voertuigen die achteruit inparkeren in
een parkeerruimte naast uw auto
●Voertuigen die niet kunnen worden
gesignaleerd door d e sensoren als
gevolg van obstakels
●Vangrails, muren, bebording, gepar-
keerde auto's en v ergelijkbare stil-
staande objecten
*
●Kleine motorfietsen, fietsen, voetgan-
gers, enz.*
●Voertuigen die van de auto af bewe-
gen
●Voertuigen die naderen vanuit par-
keerruimtes naast uw auto*
*
: Afhankelijk van de omstandigheden wordt er mogelijk een auto en/of
object gesignaleerd.
Naderende autoSnelheid
Afstand
waarschu- wing
(bij benade- ring)
Snel28 km/h20 m
Langzaam8 km/h5,5 m
A
pM_RAV4_OM_OM42D03E_(EE).book P age 393 Wednesday, March 20, 2019 2:08 PM
