2019 TOYOTA RAV4 display

3484-5. Gebruik van de ondersteunende systemen
Wanneer de camera voor een ver-
keersbord herkent of er informatie
over een verkeersbord beschikbaar is
via het navigatiesysteem, wordt het
bord weergegeven op het multi-infor-
matiedisplay.
Wanneer de weergave van infor-
matie van het ondersteunende
systeem wordt geselecteerd, kun-
nen er maximaal 3 verkeersborden
worden weergegeven.
(
→Blz. 129)
Wanneer een ander tabblad dan
dat van het ondersteunende sys-
teem is geselecteerd, wordt alleen
een herkend verkeersbord met de
snelheidslimiet, een verkeersbord
voor verboden in te rijden (indien
een melding nodig is), een ver-
keersbord “autosnelweg”, een ver-
keersbord “autoweg” of een
verkeersbord “erf” weergegeven.
(
→Blz. 129)
Er wordt geen verkeersbord voor een
inhaalverbod of met de snelheidslimiet
met een aanvullend teken weergegeven.
Als er echter andere verkeersborden dan
die met de maximaal toegestane snelheid
worden herkend, worden deze trapsge-
wijs weergegeven onder het verkeers-
bord met de maximaal toegestane
snelheid.
De volgende soorten verkeersbor-
den, inclusief elektronische ver-
keersborden en knipperende
verkeersborden, worden herkend.
Niet-officiële (niet aan het Verdrag van
Wenen voldoende) of recentelijk geïn-
troduceerde verkeersborden worden
mogelijk niet herkend.
 Verkeersborden snelheidslimiet
 Aan snelheidslimiet gerela-
teerde informatie
*
Weergave op het
multi-informatiedisplay
Ondersteunde soorten
verkeersborden
Snelheidslimiet begint/zone
maximumsnelheid begint
Snelheidslimiet eindigt/zone
maximumsnelheid eindigt
pM_RAV4_OM_OM42D03E_(EE).book P age 348 Wednesday, March 20, 2019 2:08 PM

3504-5. Gebruik van de ondersteunende systemen
In de volgende situaties waarschuwt
het RSA-systeem de bestuurder.
Wanneer de rijsnelheid de drem-
pelwaarde voor de snelheidswaar-
schuwing van het weergegeven
verkeersbord met de maximaal
toegestane snelheid overschrijdt,
wordt het verkeersbord duidelijker
zichtbaar gemaakt en klinkt er een
zoemer.
Auto's met navigatiesysteem: Als
het RSA-systeem een verkeers-
bord voor verboden in te rijden
herkent en signaleert dat de
bestuurder het inrijverbod negeert
op basis van de kaartinformatie
van het navigatiesysteem, knippert
het verkeersbord voor verboden in
te rijden en klinkt er een zoemer.
Als wordt gesignaleerd dat uw
auto een ander voertuig inhaalt
terwijl er een verkeersbord voor
een inhaalverbod wordt weergege-
ven op het multi-informatiedisplay,
gaat het verkeersbord knipperen
en klinkt er een zoemer.
Afhankelijk van de situatie wordt de
verkeerssituatie (richting en snelheid
van het verkeer en hoeveelheid ver-
keer) mogelijk niet goed gesignaleerd
en werkt de waarschuwing mogelijk
niet goed.
■Instellen
→Blz. 134
■Automatisch uitschakelen van weer-
gave verkeersborden RSA
In de volgende situaties worden een of
meer verkeersborden automatisch uitge-
schakeld.
●Een nieuw verkeersbord wordt over een
bepaalde afstand niet herkend.
●De weg verandert als gevolg van een
afslag naar links of rechts, enz.
■Omstandigheden waaronder de func-
tie mogelijk niet goed werkt of niet
goed signaleert
In de volgende situaties werkt de RSA niet
normaal en worden verkeersborden
mogelijk niet herk end, worden onjuiste
verkeersborden weergegeven, enz. Dit
duidt echter niet op een storing.
●De camera voor is ni et goed uitgelijnd
doordat de sensor, enz. is blootgesteld
aan hevige schokken.
●Er zit(ten) vuil, sneeuw, stickers, enz. op
de voorruit in de buurt van de camera
voor.
●Onder barre weersomstandigheden, bij-
voorbeeld bij zware regenval, mist,
sneeuw of zandstormen
●Licht van een tegenligger, de zon, enz.
dringt de camera voor binnen.
●Het verkeersbord is vuil, vervaagd,
gekanteld of krom of , in geval van een
elektronisch verkeersbord, het contrast
is slecht.
●Het verkeersbord gaat helemaal of
gedeeltelijk verscholen achter boombla-
deren, een paal, o.i.d.
●Het verkeersbord is alleen korte tijd
zichtbaar voor de camera voor.
●De omgeving (bij afslaan, rijstrookwis-
seling, enz.) wordt onjuist beoordeeld.
●Ook wanneer een verkeersbord niet van
toepassing is op de rijstrook waar op dat
moment op wordt gereden, staat dit
bord wel direct na een vertakking van de
snelweg of bij een aangrenzende rij-
strook net voordat rijstroken samenko-
men.
●Er zitten stickers op de achterzijde van
de voorligger.
Waarschuwing
pM_RAV4_OM_OM42D03E_(EE).book P age 350 Wednesday, March 20, 2019 2:08 PM

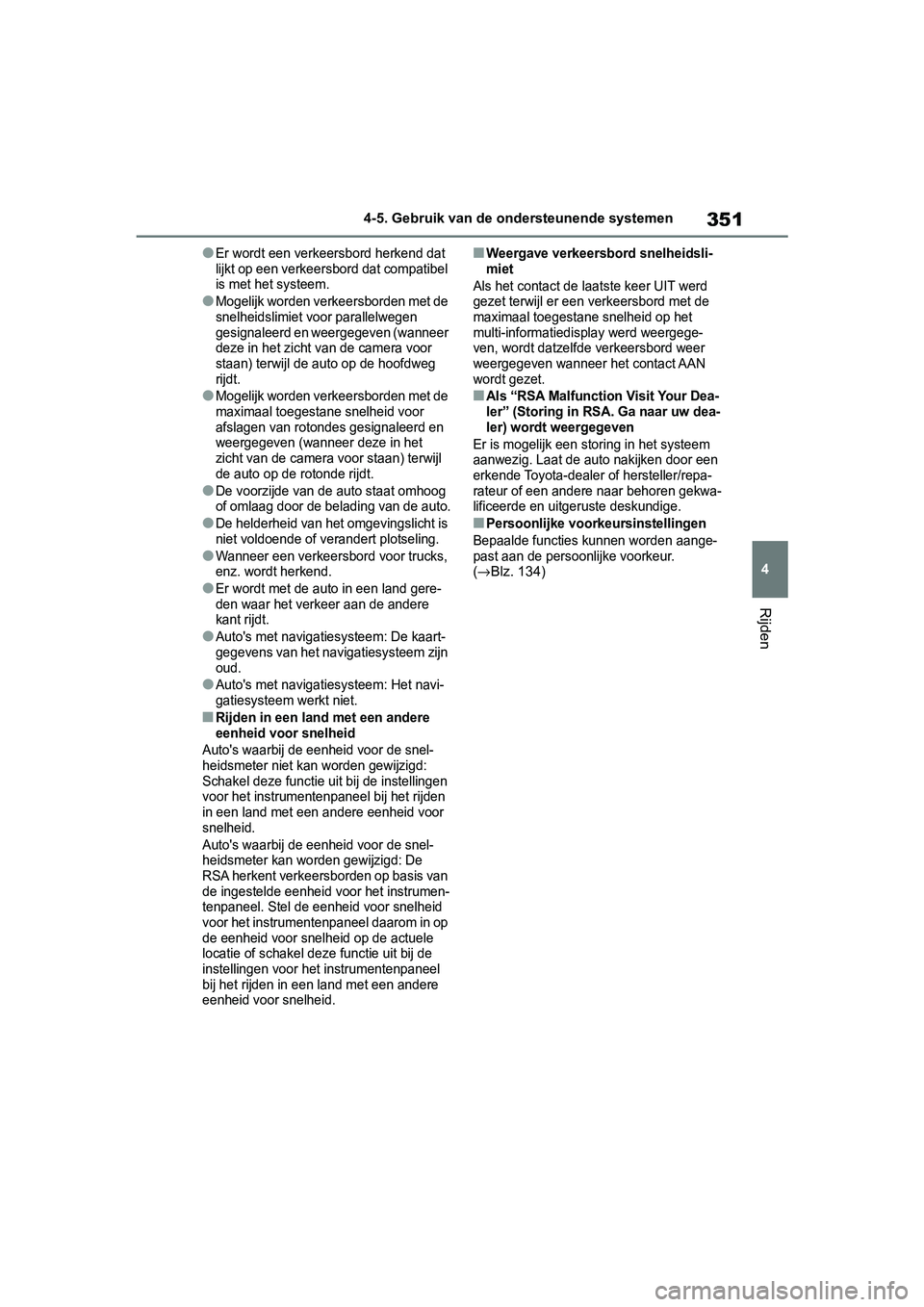

351
4
4-5. Gebruik van de ondersteunende systemen
Rijden
●Er wordt een verkeersbord herkend dat
lijkt op een verkeersbord dat compatibel
is met het systeem.
●Mogelijk worden verkeersborden met de
snelheidslimiet v
oor parallelwegen
gesignaleerd en weergegeven (wanneer
deze in het zicht van de camera voor
staan) terwijl de auto op de hoofdweg
rijdt.
●Mogelijk worden verkeersborden met de
maximaal toegestane snelheid voor
afslagen van rot ondes gesignaleerd en
weergegeven (wanneer deze in het
zicht van de camera voor staan) terwijl
de auto op de rotonde rijdt.
●De voorzijde van de auto staat omhoog
of omlaag door de belading van de auto.
●De helderheid van het o mgevingslicht is
niet voldoende of verandert plotseling.
●Wanneer een verkeersbord voor trucks,
enz. wordt herkend.
●Er wordt met de auto in een land gere-
den waar het verkeer aan de andere
kant rijdt.
●Auto's met navigatiesysteem: De kaart-
gegevens van het navigatiesysteem zijn
oud.
●Auto's met navigat iesysteem: Het navi-
gatiesysteem werkt niet.
■Rijden in een land met een andere
eenheid voor snelheid
Auto's waarbij de eenheid voor de snel-
heidsmeter niet kan worden gewijzigd:
Schakel deze functie uit bij de instellingen
voor het instrumentenpaneel bij het rijden
in een land met een andere eenheid voor
snelheid.
Auto's waarbij de eenheid voor de snel-
heidsmeter kan wo rden gewijzigd: De
RSA herkent verkeersborden op basis van
de ingestelde eenheid v oor het instrumen-
tenpaneel. Stel de eenheid voor snelheid
voor het instrumentenpaneel daarom in op
de eenheid voor snelheid op de actuele
locatie of schakel dez e functie uit bij de
instellingen voor het instrumentenpaneel
bij het rijden in een land met een andere
eenheid voor snelheid.
■Weergave verkeersbord snelheidsli-
miet
Als het contact de laat ste keer UIT werd
gezet terwijl er een verkeersbord met de
maximaal toegestane snelheid op het
multi-informatiedisplay werd weergege-
ven, wordt datzelfde verkeersbord weer
weergegeven wanneer het contact AAN
wordt gezet.
■Als “RSA Malfunction Visit Your Dea-
ler” (Storing in RSA. Ga naar uw dea-
ler) wordt weergegeven
Er is mogelijk een stor ing in het systeem
aanwezig. Laat de auto nakijken door een
erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwa-
lificeerde en uitgeruste deskundige.
■Persoonlijke voorkeursinstellingen
Bepaalde functies kunnen worden aange-
past aan de persoonlijke voorkeur.
(
→Blz. 134)
pM_RAV4_OM_OM42D03E_(EE).book P age 351 Wednesday, March 20, 2019 2:08 PM

3524-5. Gebruik van de ondersteunende systemen
*: Indien aanwezig
■Weergave instrumentenpaneelMulti-informatiedisplay
Ingestelde snelheid
Indicatoren
■BedieningsschakelaarsAfstandsschakelaar
Schakelaar +RES
Cruise control-hoofdschakelaar
Uitschakeltoets
Schakelaar -SETDynamic Radar Cruise
Control met volledig
snelheidsbereik
*
Wanneer de afstandsregelmo-
dus is ingeschakeld, accele-
reert, decelereert en stopt de
auto automatisch overeen-
komstig de veranderingen in
snelheid van de voorligger,
zelfs wanneer het gaspedaal
niet wordt ingetrapt. In de con-
stante-snelheidsregelmodus
rijdt de auto met een constante
snelheid.
Gebruik de Dynamic Radar
Cruise Control met volledig
snelheidsbereik op autowe-
gen en snelwegen.
 Afstandsregelmodus
(→ Blz. 355)
 Constante-snelheidsregelmo-
dus ( →Blz. 359)
Systeemonderdelen
A
B
C
:$$56&+8:,1*
■Voordat u de Dynamic Radar
Cruise Control met volledig snel-
heidsbereik gebruikt
●Voor veilig rijden is alleen de
bestuurder verantwoordelijk. Ver-
trouw niet alleen op het systeem en
rijd voorzichtig door altijd goed op
de omgeving te letten.
●De Dynamic Radar Cruise Control
met volledig snelheidsbereik biedt
ondersteuning bij het rijden om de
bestuurder te ontlas ten. Er zijn ech-
ter grenzen aan de geboden onder-
steuning.
Lees de hierna gegeven aanwijzingen
aandachtig door. Vertrouw niet blinde-
lings op dit syst eem en rijd altijd voor-
zichtig.
• Omstandigheden waarin de sensor voorliggers mogelijk niet op de
juiste manier signaleert: →Blz. 362
• Omstandigheden waaronder de afstandsregelmodus mogelijk niet
goed werkt: →Blz. 363
A
B
C
D
E
pM_RAV4_OM_OM42D03E_(EE).book P age 352 Wednesday, March 20, 2019 2:08 PM

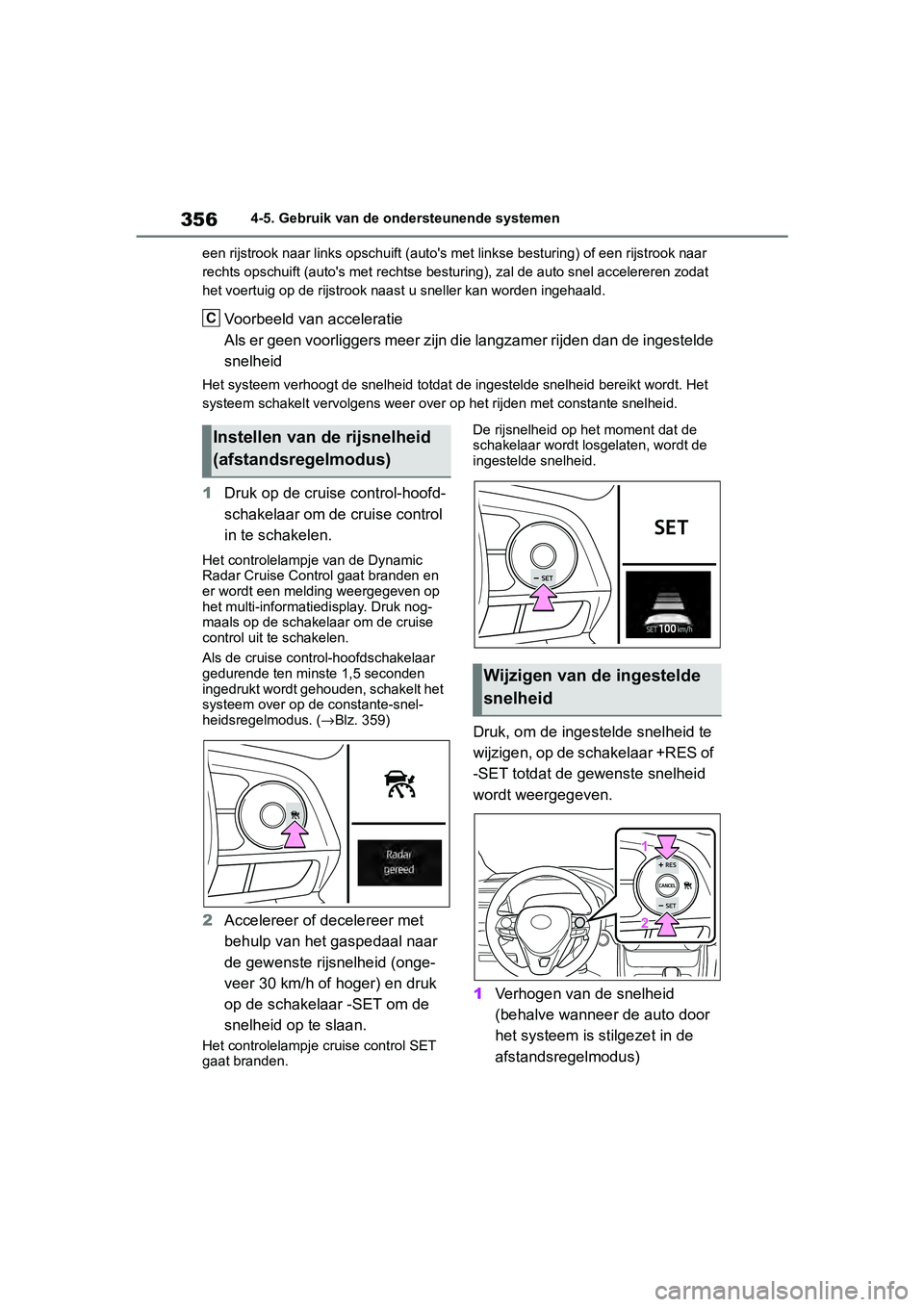

3564-5. Gebruik van de ondersteunende systemen
een rijstrook naar links opschui ft (auto's met linkse besturing) of een rijstrook naar
rechts opschuift (auto's met rec htse besturing), zal de auto snel accelereren zodat
het voertuig op de rijstrook naa st u sneller kan worden ingehaa ld.
Voorbeeld van acceleratie
Als er geen voorliggers meer zijn die langzamer rijden dan de i ngestelde
snelheid
Het systeem verhoogt de snelheid totdat de ingestelde snelheid bereikt wordt. Het
systeem schakelt vervolgens weer over op het rijden met constan te snelheid.
1Druk op de cruis e control-hoofd-
schakelaar om de cruise control
in te schakelen.
Het controlelampje van de Dynamic
Radar Cruise Control gaat branden en
er wordt een melding weergegeven op
het multi-informatiedisplay. Druk nog-
maals op de schakelaar om de cruise
control uit te schakelen.
Als de cruise control-hoofdschakelaar
gedurende ten minste 1,5 seconden
ingedrukt wordt gehouden, schakelt het
systeem over op de constante-snel-
heidsregelmodus. ( →Blz. 359)
2Accelereer of decelereer met
behulp van het gaspedaal naar
de gewenste rijsnelheid (onge-
veer 30 km/h of hoger) en druk
op de schakelaar -SET om de
snelheid op te slaan.
Het controlelampje cruise control SET
gaat branden. De rijsnelheid op het moment dat de
schakelaar wordt losgelaten, wordt de
ingestelde snelheid.
Druk, om de ingestelde snelheid te
wijzigen, op de schakelaar +RES of
-SET totdat de gewenste snelheid
wordt weergegeven.
1
Verhogen van de snelheid
(behalve wanneer de auto door
het systeem is stilgezet in de
afstandsregelmodus)
C
Instellen van de rijsnelheid
(afstandsregelmodus)
Wijzigen van de ingestelde
snelheid
pM_RAV4_OM_OM42D03E_(EE).book P age 356 Wednesday, March 20, 2019 2:08 PM

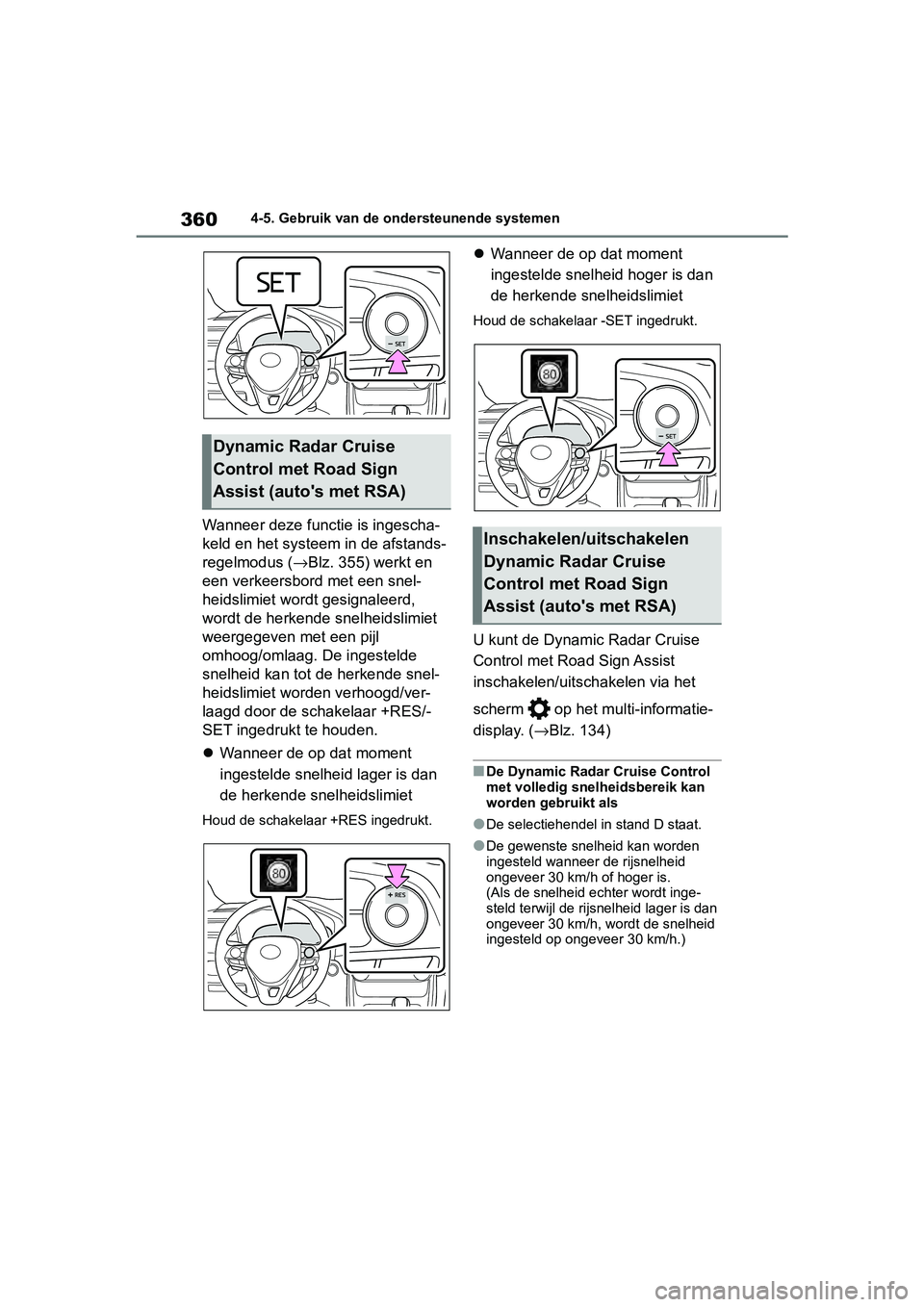

3604-5. Gebruik van de ondersteunende systemen
Wanneer deze functie is ingescha-
keld en het systeem in de afstands-
regelmodus (→Blz. 355) werkt en
een verkeersbord met een snel-
heidslimiet wordt gesignaleerd,
wordt de herkende snelheidslimiet
weergegeven met een pijl
omhoog/omlaag. De ingestelde
snelheid kan tot de herkende snel-
heidslimiet worden verhoogd/ver-
laagd door de schakelaar +RES/-
SET ingedrukt te houden.
 Wanneer de op dat moment
ingestelde snelheid lager is dan
de herkende snelheidslimiet
Houd de schakelaar +RES ingedrukt.
Wanneer de op dat moment
ingestelde snelheid hoger is dan
de herkende snelheidslimiet
Houd de schakelaar -SET ingedrukt.
U kunt de Dynamic Radar Cruise
Control met Road Sign Assist
inschakelen/uitschakelen via het
scherm op het multi-informatie-
display. ( →Blz. 134)
■De Dynamic Radar Cruise Control
met volledig snelheidsbereik kan
worden gebruikt als
●De selectiehendel in stand D staat.
●De gewenste snelheid kan worden
ingesteld wanneer de rijsnelheid
ongeveer 30 km/h of hoger is.
(Als de snelheid echter wordt inge-
steld terwijl de rijsnelheid lager is dan
ongeveer 30 km/h, wordt de snelheid
ingesteld op ongeveer 30 km/h.)
Dynamic Radar Cruise
Control met Road Sign
Assist (auto's met RSA)
Inschakelen/uitschakelen
Dynamic Radar Cruise
Control met Road Sign
Assist (auto's met RSA)
pM_RAV4_OM_OM42D03E_(EE).book P age 360 Wednesday, March 20, 2019 2:08 PM

3624-5. Gebruik van de ondersteunende systemen
■De Dynamic Radar Cruise Control
met Road Sign Assist (auto's met
RSA) werkt mogelijk niet goed wan-
neer
De Dynamic Radar Cruise Control met
Road Sign Assist werkt mogelijk niet
goed in situaties waarbij de RSA moge-
lijk niet goed werkt of niet goed signa-
leert ( →Blz. 350). Controleer daarom,
wanneer u deze functie gebruikt, het
weergegeven verkeersbord met de snel-
heidslimiet.
In de onderstaande gevallen wordt de
ingestelde snelheid mogelijk niet gewij-
zigd in de herkende snelheidslimiet door
het ingedrukt houden van de schakelaar
+RES/-SET:
●Als er geen informa tie over de snel-
heidslimiet beschikbaar is
●Wanneer de herkende snelheidsli-
miet gelijk is aan de ingestelde snel-
heid
●Wanneer de herkende snelheidsli-
miet buiten het snelheidsbereik van
het Dynamic Radar Cruise Control-
systeem ligt
■Werking van de remmen
Er kan een geluid v an de remmen hoor-
baar zijn en de reactie van het rempe-
daal kan veranderen, maar dit duidt niet
op een storing.
■Waarschuwingsmeldingen en zoe-
mers voor de Dynamic Radar
Cruise Control met volledig snel-
heidsbereik
Waarschuwingsmeldingen en zoemers
worden gebruikt om een systeemstoring
aan te geven of om de bestuurder te
informeren dat hij tijdens het rijden extra
moet opletten. Lees de op het multi-
informatiedisplay weergegeven waar-
schuwingsmelding en volg de aanwijzin-
gen op. ( →Blz. 320, 616)
■Omstandigheden waarin de sensor
voorliggers mogelijk niet op de
juiste manier signaleert
Bedien in onderstaande gevallen en
afhankelijk van de omstandigheden het rempedaal wanneer het systeem onvol-
doende decelereert of bedien het gas-
pedaal wanneer moet worden
geaccelereerd.
Omdat de sensor deze voertuigen wel-
licht niet op de juist
e manier signaleert,
wordt er mogelijk geen naderingswaar-
schuwing ( →Blz. 358) gegeven.
●Auto's die plotseling voor u invoegen
●Auto's die met lage snelheden rijden
●Auto's die niet op dezelfde rijstrook rij-
den
●Voertuigen met een relatief kleine
achterzijde (aanh angwagens zonder
lading, enz.)
●Motorfietsen d ie op dezelfde rijstrook
rijden
●Als door omringend verkeer opgewor-
pen water of sneeuw de signalering
door de sensor hindert
●Als de achterzijde van de auto ver
ingezakt is (omdat er zware lading in
de bagageruimte vervoerd wordt,
enz.)
●De voorligger heeft een extreem grote
bodemvrijheid
pM_RAV4_OM_OM42D03E_(EE).book P age 362 Wednesday, March 20, 2019 2:08 PM

3644-5. Gebruik van de ondersteunende systemen
*: Indien aanwezig
■Weergave instrumentenpaneelMulti-informatiedisplay
Ingestelde snelheid
Indicatoren
■BedieningsschakelaarsAfstandsschakelaar
Schakelaar +RES
Cruise control-hoofdschakelaar
Uitschakeltoets
Schakelaar -SETDynamic Radar Cruise
Control*
Wanneer de afstandsregelmo-
dus is ingeschakeld, accele-
reert en decelereert de auto
automatisch overeenkomstig
de veranderingen in snelheid
van de voorligger, zelfs wan-
neer het gaspeda al niet wordt
ingetrapt. In de constante-
snelheidsregelmodus rijdt de
auto met een constante snel-
heid.
Gebruik de Dynamic Radar
Cruise Control op autowegen
en snelwegen.
 Afstandsregelmodus
(→ Blz. 366)
 Constante-snelheidsregelmo-
dus ( →Blz. 370)
Systeemonderdelen
A
B
C
:$$56&+8:,1*
■Voor het gebruik van de Dynamic
Radar Cruise Control
●Voor veilig rijden is alleen de
bestuurder verantwoordelijk. Ver-
trouw niet alleen op het systeem en
rijd voorzichtig door altijd goed op
de omgeving te letten.
●Het Dynamic Radar Cruise Control-
systeem biedt ondersteuning bij het
rijden om de bestuurder te ontlas-
ten. Er zijn echter grenzen aan de
geboden ondersteuning.
Lees de hierna gegeven aanwijzingen
aandachtig door. Vertrouw niet blinde-
lings op dit syst eem en rijd altijd voor-
zichtig.
• Omstandigheden waarin de sensor voorliggers mogelijk niet op de
juiste manier signaleert: →Blz. 373
• Omstandigheden waaronder de afstandsregelmodus mogelijk niet
goed werkt: →Blz. 374
A
B
C
D
E
pM_RAV4_OM_OM42D03E_(EE).book P age 364 Wednesday, March 20, 2019 2:08 PM
