2019 TOYOTA PROACE VERSO Lietošanas Instrukcija (in Latvian)

32
Proace Verso_lv_Chap01_instruments-de-bord_ed01-2019
Motoreļļas līmeņa
indikators
Versijām, kas aprīkotas ar elektronisko mērierīci, motoreļļas līmeņa rādījums uz dažām sekundēm parādās mēraparātu panelī, ieslēdzot aizdedzi, vienlaikus ar tehniskās apkopes informāciju.
Veicot eļļas līmeņa pārbaudi ar mērstieni, lai iegūtu precīzus mērījumus, automašīnai jāatrodas uz horizontālas virsmas un dzinējam jābūt izslēgtam vismaz 30 minūtes.
Pareizs eļļas līmenis
To norāda paziņojums mērinstrumentu panelī.
Nepietiekams eļļas daudzums
To norāda paziņojums mērinstrumentu panelī.Pārbaudiet eļļas līmeni, izmantojot mērstieni. Ja displeja rādījums apstiprinās, nekavējoties papildiniet eļļas līmeni, lai neizraisītu dzinēja bojājumus.
Eļļas daudzuma indikatora darbības anomālija
To norāda paziņojums mērinstrumentu panelī. Sazinieties ar pilnvarotu Toyota oficiālo pārstāvi vai remontdarbnīcu, vai atbilstoši kvalificētu un aprīkotu speciālistu.
Manuālais mērstienis
2 līmeņa iedaļas uz mērstieņa:- A = maxi; nekad nepārsniegt līmeni;- B = mini; papildiniet eļļas līmeni caur eļļas uzpildīšanas atveri ar tādu eļļas veidu, kas atbilst jūsu dzinēja veidam.
Lai atrastu mērstieņa un eļļas uzpildes vietu dīzeļmotoriem, skatiet sadaļu.
Instrumentu panelis

33
Proace Verso_lv_Chap01_instruments-de-bord_ed01-2019
Autonomijas rādījumi
piedevai AdBlue®
Tiklīdz ir atjaunots AdBlue® rezer ves līmenis vai pēc tam, kad ir novērsti SCR attīrīšanas sistēmas darbības traucējumi, pēc aizdedzes ieslēgšanas indikators norāda aptuveno km skaitu, ko atlicis nobraukt, pirms tiek bloķēta motora iedarbināšana.Ja vienlaikus konstatēti darbības traucējumi un nepietiekams AdBlue® līmenis, parādās paziņojums par nepietiekamu autonomiju.
Ja pastāv ar AdBlue® trūkumu saistīts motora neiedarbināšanas risks
Atbilstošā pretiedarbināšanas ierīce aktivizējas automātiski, tiklīdz AdBlue® piedevas tvertne ir tukša.
Autonomija lielāka par 2400 km
Nospiežot šo pogu, jūs varat aplūkot pašreizējo braukšanas autonomiju.
F Tad atlasiet Diagnostic (diagnostika).
Pārsniedzot 5000 km, vērtība vairs netiek precizēta.
Ieslēdzot aizdedzi, mēraparātu panelī automātiski neparādās nekāda informācija.
Uzreiz parādās braukšanas autonomija.
Ja jūsu automašīna ir aprīkota ar skārienekrānu, jūs varat piekļūt šai informācijai tajā.
F Atlasiet izvēlni "Driving" (vadīšana).
F izvēlieties Options (i e s p ē j a s).
Lai iegūtu sīkāku informāciju par AdBlue® un SRC sistēmu ar AdBlue®, skatiet attiecīgo sadaļā.
Atlikušais nobraucamais attālums ir robežās no 2400 līdz 800 km (no 1500 līdz 500 jūdzēm)
Kad automašīnai tiek ieslēgta aizdedze, šis brīdinājuma indikators iedegas aptuveni uz trīsdesmit sekundēm, vienlaikus parādoties ziņojumam "Top up AdBlue: Starting impossible in x miles/km" (Uzpildiet AdBlue šķidruma tvertni: dzinēju nebūs iespējams iedarbināt pēc x jūdzēm/km), kurā atlikušais nobraucamais attālums būs norādīts jūdzēs vai kilometros.
Ir sasniegts rezer ves līmenis; ieteicams uzpildīt tvertni, cik drīz vien iespējams.Kopā ar šiem ziņojumiem parādās ieteikums neiepildīt tvertnē vairāk par 10 litriem AdBlue šķidruma.
1
Instrumentu panelis

34
Proace Verso_lv_Chap01_instruments-de-bord_ed01-2019
Bojājums, kas saistīts ar AdBlue® trūkumu

Ieslēdzot aizdedzi, mirgo indikatorlampiņa un kopā ar skaņas signālu un paziņojuma rādījumu "Top up emissions additive: Starting prevented".AdBlue® tvertne ir tukša; atbilstošā pretiedarbināšanas ierīce kavē dzinēja iedarbināšanu.
Lai būtu iespējams ieslēgt motoru, iesakām sazināties ar pilnvarotu Toyota pārstāvi vai remontdarbnīcu, citu atbilstoši kvalificētu un aprīkotu speciālistu.Ja veicat šo papildināšanu pats, tvertnē ir obligāti jāiepilda minimālais AdBlue® daudzums 3,8 litri.
Lai iegūtu sīkāku informāciju par AdBlue® un SRC sistēmu un AdBlue®, skatiet attiecīgajā sadaļā.
Atlikušais nobraucamais attālums ir robežās no 800 līdz 100 km (no 500 līdz 60 jūdzēm)Atlikušais nobraucamais attālums ir mazāks par 100 km (60 jūdzēm)
Kad automašīnai tiek ieslēgta aizdedze, šis brīdinājuma indikators iedegas, vienlaikus atskanot skaņas signālam (1 pīkstiens) un parādoties ziņojumam "Top up AdBlue: Starting impossible in x miles/km" (Uzpildiet AdBlue šķidruma tvertni: dzinēju nebūs iespējams iedarbināt pēc x jūdzēm/km), kurā atlikušais nobraucamais attālums būs norādīts jūdzēs vai kilometros.
Braukšanas laikā skaņas signāls un ziņojums atkārtojas ik pēc 100 km (60 jūdzēm), līdz tvertne tiek uzpildīta. Ir svarīgi uzpildīt tvertni, cik drīz vien iespējams, nepieļaujot, ka šķidrums tajā beidzas pavisam, citādi nebūs iespējams atkārtoti iedarbināt dzinēju.
Kad automašīnai tiek ieslēgta aizdedze, šis brīdinājuma indikators mirgo, vienlaikus atskanot skaņas signālam (1 pīkstiens) un parādoties ziņojumam "Top up AdBlue: Starting impossible in x miles/ km" (Uzpildiet AdBlue šķidruma tvertni: dzinēju nebūs iespējams iedarbināt pēc x jūdzēm/km), kurā atlikušais nobraucamais attālums būs norādīts jūdzēs vai kilometros.
Braukšanas laikā skaņas signāls un ziņojums atkārtojas ik pēc 10 km (6 jūdzēm), līdz AdBlue šķidruma tvertne tiek uzpildīta. Ir svarīgi uzpildīt tvertni, cik drīz vien iespējams, nepieļaujot, ka šķidrums tajā beidzas pavisam, citādi nebūs iespējams atkārtoti iedarbināt dzinēju.
Instrumentu panelis

35
Proace Verso_lv_Chap01_instruments-de-bord_ed01-2019
Iedarbināšana liegta
Katrā aizdedzes ieslēgšanas reizē lampiņa mirgo, atskan skaņas signāls un parādās paziņojums "Emissions fault: Starting prevented".
Ja jūs esat pārsniedzis pieļaujamo nobraukuma ierobežojumu, pretiedarbināšanas ierīce kavē dzinēja iedarbināšanu no jauna.
Lai būtu iespējams ieslēgt motoru, jums jāsazinās ar pilnvarotu Toyota pārstāvi vai remontdarbnīcu, citu atbilstoši kvalificētu un aprīkotu speciālistu.
Ja konstatēti SCR pretpiesārņojuma kontroles sistēmas darbības traucējumi
Dzinēja pretiedarbināšanas ierīce aktivizējas automātiski, nobraucot vairāk par 1 100 km pēc SCR pretpiesārņojuma kontroles sistēmas darbības traucējumu konstatēšanas. Nogādājiet savu automobili sistēmas pārbaudei pie jebkura pilnvarotā Toyota pārstāvja, remontdarbnīcā vai pie cita atbilstoši kvalificēta un aprīkota speciālista.
Ja darbības traucējumi ir īslaicīgi, paziņojums pazūd nākamā brauciena laikā pēc SCR pretpiesārņojuma kontroles sistēmas autodiagnostikas veikšanas.
Konstatējot darbības traucējumus
Iedegas signāllampiņa, atskan skaņas signāls un parādās paziņojums "Emissions fault" (pretpiesārņojuma sistēmas defekts).Brīdinājums ieslēdzas braukšanas laikā gadījumā, ja darbības traucējums ir konstatēts pirmo reizi, pēc tam katru reizi pēc aizdedzes ieslēgšanas tik ilgi, līdz traucējums ir novērsts.
Atļautas braukšanas fāzes laikā (no 1 100 km līdz 0 km)
Ja ir konstatēti SCR sistēmas darbības traucējumi (pēc nobrauktajiem 50 km ar pastāvīgu brīdinājuma par darbības traucējumiem rādījumu), iedegas signāllampiņa, atskan skaņas signāls un parādās paziņojums (piem., "Emissions fault: Starting prevented in 300 km"), norādot kilometros vai jūdzēs izteiktu braukšanas autonomiju.Braucot paziņojums parādās ik pēc 30 sekundēm, kamēr SCR pretpiesārņojuma sistēmas darbības traucējumi saglabājas.Brīdinājums atjaunojas pēc aizdedzes ieslēgšanas.Pēc iespējas ātrāk jāapmeklē pilnvarots Toyota pārstāvis vai remontdarbnīca, cits atbilstoši kvalificēts un aprīkots speciālists.Pretējā gadījumā pastāv risks, ka jūs vairs
nevarēsiet no jauna iedarbināt dzinēju.
1
I

36
Proace Verso_lv_Chap01_instruments-de-bord_ed01-2019
Kilometru skaitītāji
Kopējā un dienas nobraukuma rādījumi ekrānā redzami 30 sekundes pēc aizdedzes izslēgšanas, atverot vadītāja puses dur vis, kā arī aizslēdzot un atslēdzot automašīnu.
Pār vietojoties ar automašīnu ār valstīs, var būt nepieciešams mainīt attāluma mēr vienību: ātruma rādījums jāizsaka valsts oficiālajās mēr vienībās (km vai jūdzes). Mēr vienību nomaiņa veicama ekrāna konfigurācijas izvēlnē, automašīnai stāvot.
Kilometru skaitītājs
Tas nosaka automašīnas nobraukto attālumu no pirmās tās lietošanas dienas.
Dienas nobraukuma rādītājs
Tas nosaka nobraukto attālumu, kopš vadītājs rādījumus iestatījis uz nulli.
F Ar ieslēgtu aizdedzi, nospiediet un turiet nospiestu pogu, līdz ekrānā redzamas nulles.
I

37
Proace Verso_lv_Chap01_instruments-de-bord_ed01-2019
Apgaismojuma reostatsŠī sistēma ļauj manuāli regulēt gaismas intensitāti vadītāja vietā abilstoši ārējam apgaismojumam.
F Apgaismojuma intensitātes regulēšanai nospiediet šo pogu, lai apgaismojuma intensitāti palielinātu;F Apgaismojuma intensitātes regulēšanai nospiediet šo pogu, lai apgaismojuma
intensitāti samazinātu.Kad apgaismojums iestatīts vēlamajā spilgtumā, atlaidiet pogu.
KombinētaisAr skārienekrānu
F Nospiediet pogu "Settings" (iestatījumi);
F Nospiediet "Options" (iespējas);
F Nospiediet "Screen configuration" (ekrāna konfigurācija);
Jūs varat arī izslēgt ekrānu. Lai to izdarītu:
F Turiet nospiestu "Brightness" (spilgtums)
F Nospiediet pogu "Settings" (iestatījumi);
F Nospiediet Izslēgt ekrānu.
F Nospiediet "Confirm" (apstiprināt), lai saglabātu iestatījumus.
F Noregulējiet spilgtumu, kusunot kursoru.
Ekrāns pilnībā nodziest.Vēlreiz nospiediet uz ekrāna ( jebkurā vietā uz virsmas), lai to aktivizētu.
1
Instrumentu panelis

38
Proace Verso_lv_Chap01_instruments-de-bord_ed01-2019
Sistēma jums sniedz informāciju par pašreizējo braucienu (autonomija, patēriņš…).
Borta dators
Informācijas attēlošana
F Nospiediet šo pogu uz stikla tīirīrtāja komandsviras gala, lai apskatītu informāciju no borta datora.
F Vai, atkarībā no aprīkojuma versijas, nospiediet pogu uz stūres rata.
- Tūlītēja informācija par:● autonomiju,● pašreizējo degvielas patēriņu,● Stop&Start laika skaitītāju.
Posmi "1" un "2" ir savstarpēji nesaistīti un līdzīgi pēc lietojuma.Tas ļauj, piemēram, aprēķināt posmā "1" nobraukumu dienā un posmā "2"- nobraukumu mēnesī.
- Posms "2" ar:● vidējo ātrumu,● vidējo patēriņu,● nobraukto attālumu, otrajam posmam.
- Posms "1", kurā tiek rādīts:● vidējais ātrums,● vidējais degvielas patēriņš,● nobrauktais attālums, pirmajam posmam.
Automašīnas aprīkojums var paredzēt arī otru cilni.
Instrumentu panelis

39
Proace Verso_lv_Chap01_instruments-de-bord_ed01-2019

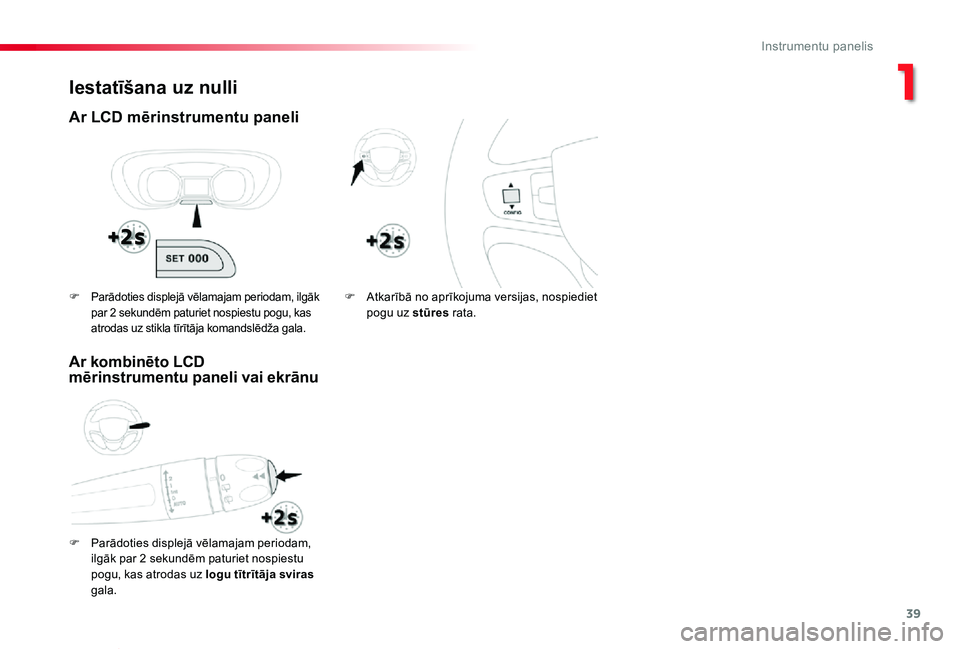

Iestatīšana uz nulli
Ar LCD mērinstrumentu paneli
F Parādoties displejā vēlamajam periodam,
ilgāk par 2 sekundēm paturiet nospiestu pogu, kas atrodas uz logu tītrītāja sviras gala.
F Atkarībā no aprīkojuma versijas, nospiediet pogu uz stūres rata.
F Parādoties displejā vēlamajam periodam, ilgāk par 2 sekundēm paturiet nospiestu pogu, kas atrodas uz stikla tīrītāja komandslēdža gala.
Ar kombinēto LCD mērinstrumentu paneli vai ekrānu
1
Instrumentu panelis
