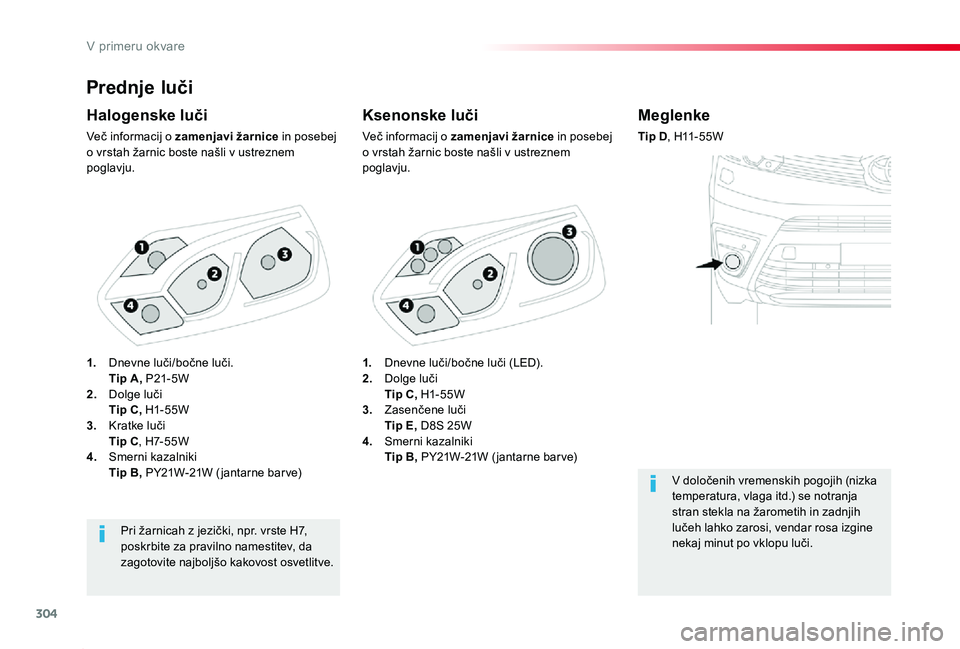

304
Proace_sl_Chap08_En-cas-de-panne_ed01-2019
Prednje luči
Ksenonske luči
Več informacij o zamenjavi žarnice in posebej o vrstah žarnic boste našli v ustreznem poglavju.
Halogenske luči
Več informacij o zamenjavi žarnice in posebej o vrstah žarnic boste našli v ustreznem poglavju.
Pri žarnicah z jezički, npr. vrste H7, poskrbite za pravilno namestitev, da zagotovite najboljšo kakovost osvetlitve.
Meglenke
Tip D, H11-55W
V določenih vremenskih pogojih (nizka temperatura, vlaga itd.) se notranja stran stekla na žarometih in zadnjih lučeh lahko zarosi, vendar rosa izgine nekaj minut po vklopu luči.
1. Dnevne luči/bočne luči (LED).2. Dolge luči Tip C, H1- 55W3. Zasenčene luči Tip E, D8S 25W4. Smerni kazalniki Tip B, PY21W-21W ( jantarne bar ve)
1. Dnevne luči/bočne luči. Tip A, P21- 5W2. Dolge luči Tip C, H1- 55W3. Kratke luči Tip C, H7-55W4. Smerni kazalniki Tip B, PY21W-21W ( jantarne bar ve)
V primeru okvare

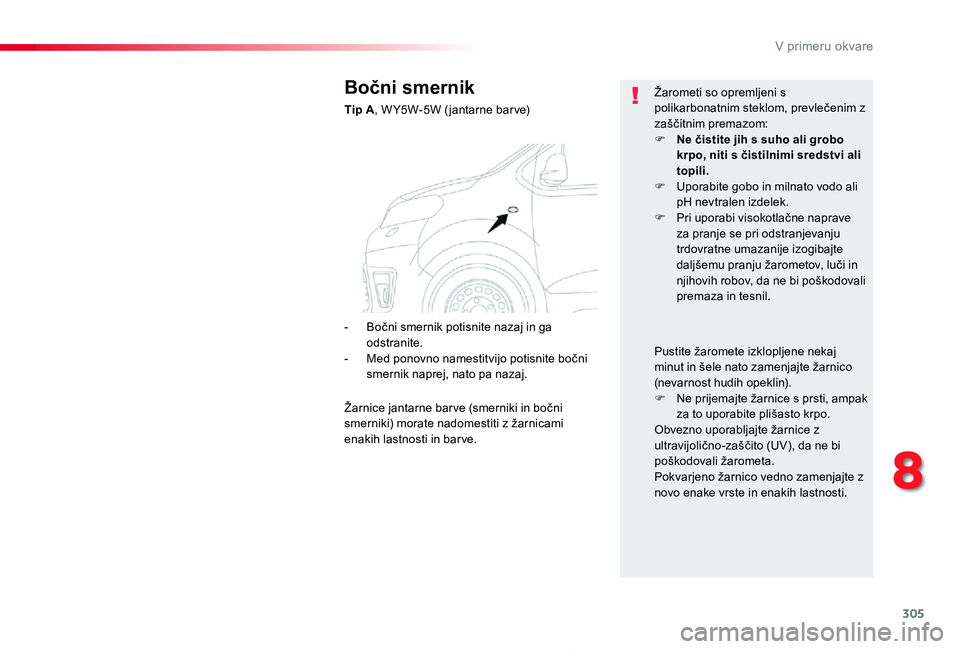

305
Proace_sl_Chap08_En-cas-de-panne_ed01-2019
Bočni smernik
Tip A, W Y5W-5W ( jantarne bar ve)
Žarometi so opremljeni s polikarbonatnim steklom, prevlečenim z zaščitnim premazom:F Ne čistite jih s suho ali grobo krpo, niti s čistilnimi sredstvi ali topili.F Uporabite gobo in milnato vodo ali pH nevtralen izdelek.F Pri uporabi visokotlačne naprave za pranje se pri odstranjevanju trdovratne umazanije izogibajte daljšemu pranju žarometov, luči in njihovih robov, da ne bi poškodovali premaza in tesnil.
Pustite žaromete izklopljene nekaj minut in šele nato zamenjajte žarnico (nevarnost hudih opeklin).F Ne prijemajte žarnice s prsti, ampak za to uporabite plišasto krpo.Obvezno uporabljajte žarnice z ultravijolično-zaščito (UV), da ne bi poškodovali žarometa.Pokvarjeno žarnico vedno zamenjajte z novo enake vrste in enakih lastnosti.
- Bočni smernik potisnite nazaj in ga odstranite.- Med ponovno namestitvijo potisnite bočni smernik naprej, nato pa nazaj.
Žarnice jantarne bar ve (smerniki in bočni smerniki) morate nadomestiti z žarnicami enakih lastnosti in bar ve.
8
V primeru okvare

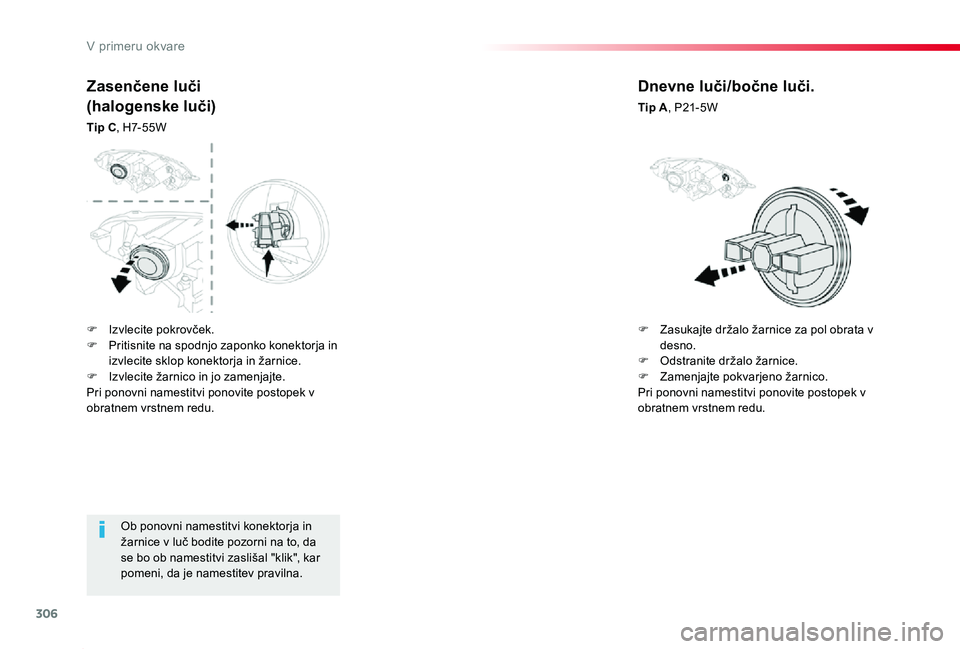

306
Proace_sl_Chap08_En-cas-de-panne_ed01-2019
Ob ponovni namestitvi konektorja in žarnice v luč bodite pozorni na to, da se bo ob namestitvi zaslišal "klik", kar pomeni, da je namestitev pravilna.
Zasenčene luči
(halogenske luči)
Tip C, H7-55W
Dnevne luči/bočne luči.
Tip A, P21- 5W
F Izvlecite pokrovček.F Pritisnite na spodnjo zaponko konektorja in izvlecite sklop konektorja in žarnice.F Izvlecite žarnico in jo zamenjajte.Pri ponovni namestitvi ponovite postopek v obratnem vrstnem redu.
F Zasukajte držalo žarnice za pol obrata v desno.F Odstranite držalo žarnice.F Zamenjajte pokvarjeno žarnico.Pri ponovni namestitvi ponovite postopek v obratnem vrstnem redu.
V primeru okvare

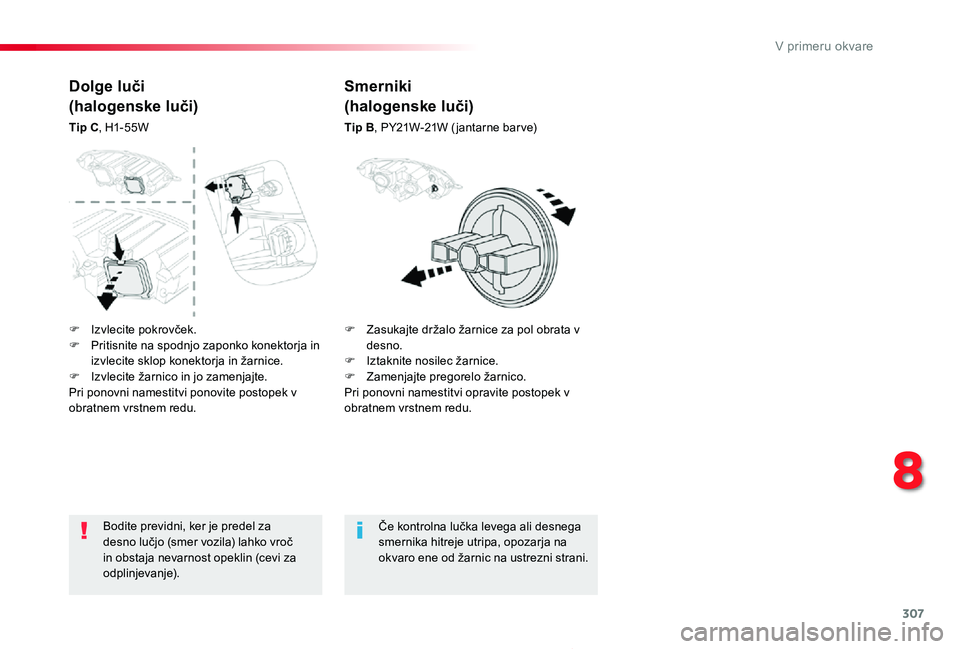

307
Proace_sl_Chap08_En-cas-de-panne_ed01-2019
Bodite previdni, ker je predel za desno lučjo (smer vozila) lahko vroč in obstaja nevarnost opeklin (cevi za odplinjevanje).
Če kontrolna lučka levega ali desnega smernika hitreje utripa, opozarja na okvaro ene od žarnic na ustrezni strani.
Smerniki
(halogenske luči)
Tip B, PY21W-21W ( jantarne bar ve)
Dolge luči
(halogenske luči)
Tip C, H1-55W
F Izvlecite pokrovček.F Pritisnite na spodnjo zaponko konektorja in izvlecite sklop konektorja in žarnice.F Izvlecite žarnico in jo zamenjajte.Pri ponovni namestitvi ponovite postopek v obratnem vrstnem redu.
F Zasukajte držalo žarnice za pol obrata v desno.F Iztaknite nosilec žarnice.F Zamenjajte pregorelo žarnico.Pri ponovni namestitvi opravite postopek v obratnem vrstnem redu.
8
V primeru okvare

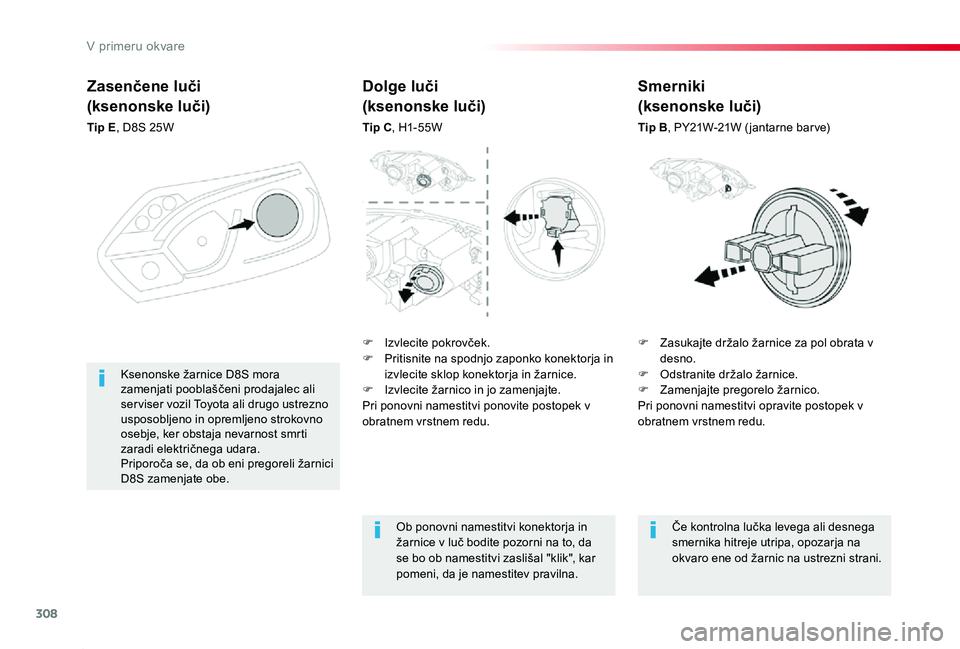

308
Proace_sl_Chap08_En-cas-de-panne_ed01-2019
Zasenčene luči
(ksenonske luči)
Tip E, D8S 25W
F Zasukajte držalo žarnice za pol obrata v desno.F Odstranite držalo žarnice.F Zamenjajte pregorelo žarnico.Pri ponovni namestitvi opravite postopek v obratnem vrstnem redu.
Ksenonske žarnice D8S mora zamenjati pooblaščeni prodajalec ali ser viser vozil Toyota ali drugo ustrezno usposobljeno in opremljeno strokovno osebje, ker obstaja nevarnost smrti zaradi električnega udara.Priporoča se, da ob eni pregoreli žarnici D8S zamenjate obe.
Dolge luči
(ksenonske luči)
Tip C, H1-55W
Ob ponovni namestitvi konektorja in žarnice v luč bodite pozorni na to, da se bo ob namestitvi zaslišal "klik", kar pomeni, da je namestitev pravilna.
Če kontrolna lučka levega ali desnega smernika hitreje utripa, opozarja na okvaro ene od žarnic na ustrezni strani.
Smerniki
(ksenonske luči)
Tip B, PY21W-21W ( jantarne bar ve)
F Izvlecite pokrovček.F Pritisnite na spodnjo zaponko konektorja in izvlecite sklop konektorja in žarnice.F Izvlecite žarnico in jo zamenjajte.Pri ponovni namestitvi ponovite postopek v obratnem vrstnem redu.
V primeru okvare

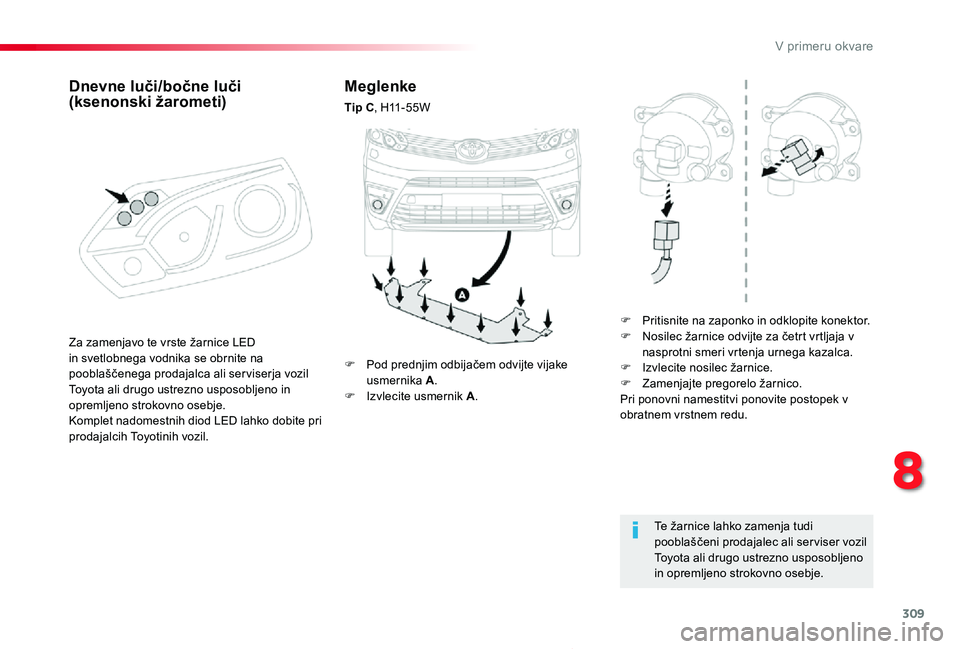

309
Proace_sl_Chap08_En-cas-de-panne_ed01-2019
Meglenke
Tip C, H11-55W
F Pritisnite na zaponko in odklopite konektor.F Nosilec žarnice odvijte za četrt vrtljaja v nasprotni smeri vrtenja urnega kazalca.F Izvlecite nosilec žarnice.F Zamenjajte pregorelo žarnico.Pri ponovni namestitvi ponovite postopek v obratnem vrstnem redu.
Te žarnice lahko zamenja tudi pooblaščeni prodajalec ali ser viser vozil Toyota ali drugo ustrezno usposobljeno in opremljeno strokovno osebje.
F Pod prednjim odbijačem odvijte vijake usmernika A.F Izvlecite usmernik A.
Za zamenjavo te vrste žarnice LED in svetlobnega vodnika se obrnite na pooblaščenega prodajalca ali ser viserja vozil Toyota ali drugo ustrezno usposobljeno in opremljeno strokovno osebje.Komplet nadomestnih diod LED lahko dobite pri prodajalcih Toyotinih vozil.
Dnevne luči/bočne luči (ksenonski žarometi)
8
V primeru okvare

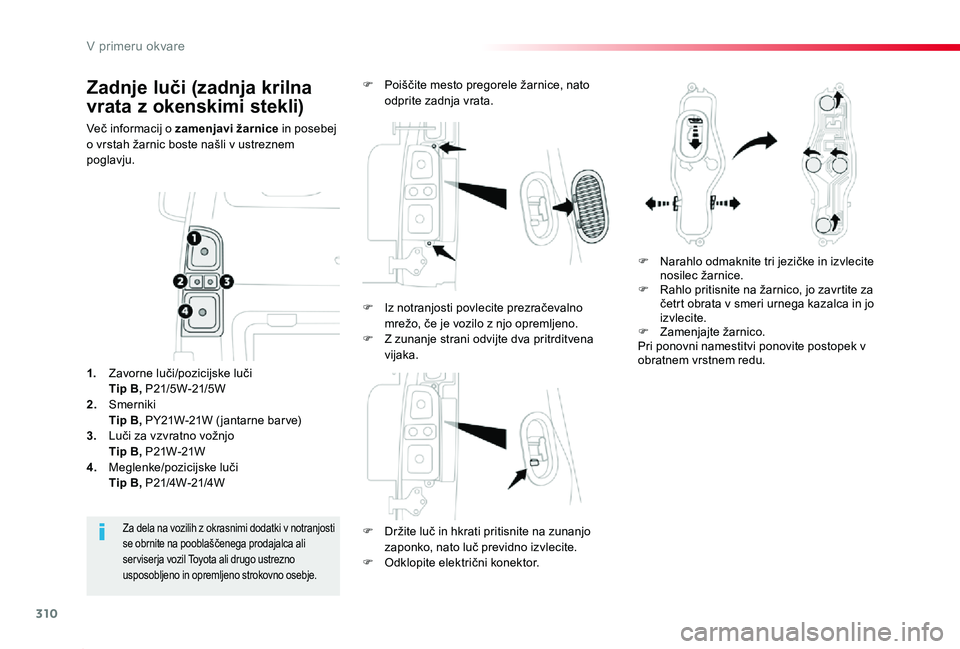

310
Proace_sl_Chap08_En-cas-de-panne_ed01-2019
Zadnje luči (zadnja krilna
vrata z okenskimi stekli)
Več informacij o zamenjavi žarnice in posebej o vrstah žarnic boste našli v ustreznem poglavju.
F Držite luč in hkrati pritisnite na zunanjo
zaponko, nato luč previdno izvlecite.F Odklopite električni konektor.
Za dela na vozilih z okrasnimi dodatki v notranjosti se obrnite na pooblaščenega prodajalca ali ser viserja vozil Toyota ali drugo ustrezno usposobljeno in opremljeno strokovno osebje.
1. Zavorne luči/pozicijske luči Tip B, P21/5W-21/5W2. Smerniki Tip B, PY21W-21W ( jantarne bar ve)3. Luči za vzvratno vožnjo Tip B, P21W-21W4. Meglenke/pozicijske luči Tip B, P21/4W-21/4W
F Poiščite mesto pregorele žarnice, nato odprite zadnja vrata.
F Narahlo odmaknite tri jezičke in izvlecite nosilec žarnice.F Rahlo pritisnite na žarnico, jo zavrtite za četrt obrata v smeri urnega kazalca in jo izvlecite.F Zamenjajte žarnico.Pri ponovni namestitvi ponovite postopek v obratnem vrstnem redu.
F Iz notranjosti povlecite prezračevalno mrežo, če je vozilo z njo opremljeno.F Z zunanje strani odvijte dva pritrditvena vijaka.
V primeru okvare

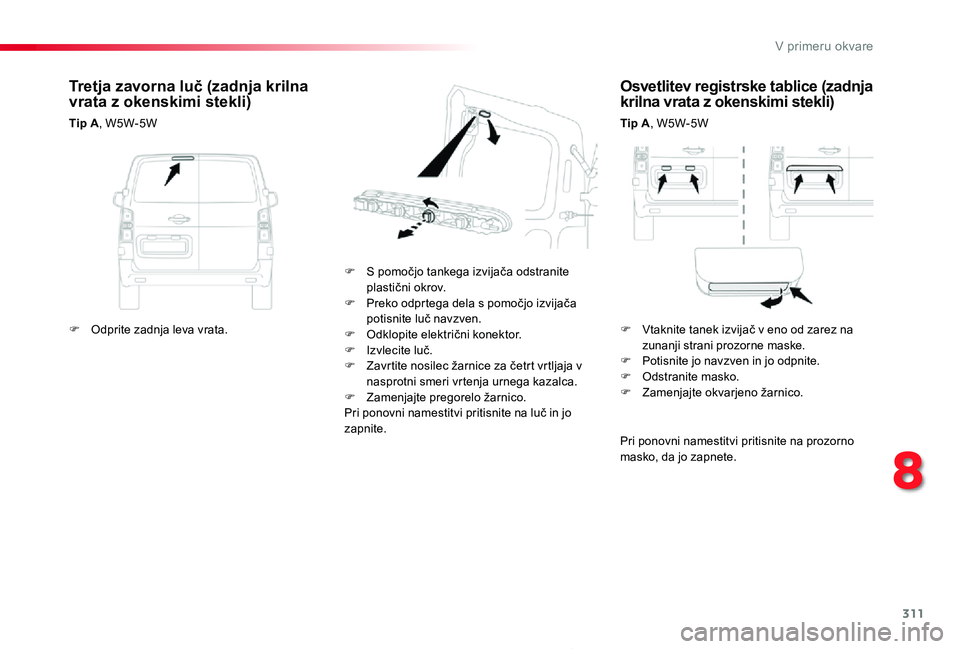

311
Proace_sl_Chap08_En-cas-de-panne_ed01-2019
Osvetlitev registrske tablice (zadnja krilna vrata z okenskimi stekli)
Tip A, W5W-5W
F S pomočjo tankega izvijača odstranite plastični okrov.F Preko odprtega dela s pomočjo izvijača potisnite luč navzven.F Odklopite električni konektor.F Izvlecite luč.F Zavrtite nosilec žarnice za četrt vrtljaja v nasprotni smeri vrtenja urnega kazalca.F Zamenjajte pregorelo žarnico.Pri ponovni namestitvi pritisnite na luč in jo zapnite.
Tretja zavorna luč (zadnja krilna vrata z okenskimi stekli)
Tip A, W5W-5W
Pri ponovni namestitvi pritisnite na prozorno masko, da jo zapnete.
F Odprite zadnja leva vrata.F Vtaknite tanek izvijač v eno od zarez na zunanji strani prozorne maske.F Potisnite jo navzven in jo odpnite.F Odstranite masko.F Zamenjajte okvarjeno žarnico.
8
V primeru okvare
