2019 Peugeot Expert Vodič za korisnike (in Croatian)

87
Održavanje sustava ventilacije i
klimatizacije
F
P
azite da pročistač u kabini bude u
dobrom stanju i redovito mijenjajte
elemente pročistača.
Preporučujemo upotrebu kombiniranog
pročistača u kabini. Zahvaljujući
posebnom aktivnom aditivu, on pridonosi
boljem pročišćavanju zraka koji udišu
putnici i čistoći putničkog prostora
(smanjenje alergijskih simptoma,
neugodnih mirisa i masnih naslaga).
F

Z
a ispravan rad klimatizacijskog
sustava preporučuju se provjere prema
preporukama u ser visnoj i garancijskoj
knjižici. Stop & Star t
Sustavi grijanja i klimatizacije rade samo
uz pokrenut motor.
Privremeno isključite sustav Stop & Start
za održavanje toplinskog komfora u kabini.
Više podataka o sustavu Stop & Star t
možete pronaći u odgovarajućem odjeljku.
Sadrži fluorirani staklenički plin
R13 4A
Ovisno o izvedbi vozila i tržištu,
klimatizacijski sustav sadrži fluorirani
staklenički plin R134A. Zapremina plina:
0,5
kg (+/- 0,025 kg), GWP indeks 1430 t
(ekvivalent u CO
2: 0,751 t).
Grijanje
Ručni klima uređaj
Sustav klima uređaja radi samo uz pokrenut
motor.
1. Temperatura.
2. Protok zraka.
3. Usmjeravanje zraka.
4. Strujanje unutrašnjeg zraka.
5. Uključivanje/isključivanje klima-uređaja.
Protok zraka
F Namjestite najugodniji protok zraka
okretanjem kotačića 2 .
Ako sklopku ventilatora postavite
u minimalni položaj (isključeno),
temperatura u vozilu više nije pod
nadzorom. Ipak ćete osjetiti blago
strujanje zraka zbog kretanja vozila
naprijed.
Temperatura
F Okretanjem kotačića 1 od " LO" (hlađenje)
do " HI" (grijanje) namjestite temperaturu
koja vam najviše odgovara.
Usmjeravanje zraka
F Uzastopnim pritiscima na tipku 3 zrak se usmjerava na sljedeće načine:
-

p
rema vjetrobranu, bočnim staklima i
nogama putnika
-

p
rema nogama putnika
-

k
roz središnje i bočne otvore za
prozračivanje i prema nogama putnika
-

p
rema vjetrobranu, bočnim staklima, kroz
središnje otvore za prozračivanje i prema
nogama putnika
3
Ergonomija i komfor

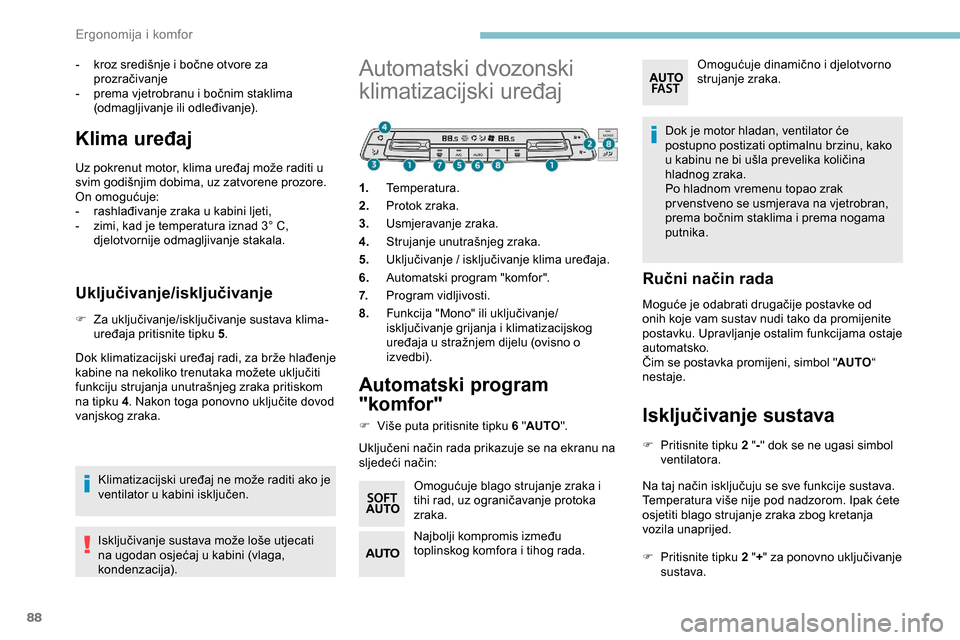

88
- kroz središnje i bočne otvore za prozračivanje
-

p
rema vjetrobranu i bočnim staklima
(odmagljivanje ili odleđivanje).
Klima uređaj
Uz pokrenut motor, klima uređaj može raditi u
svim godišnjim dobima, uz zatvorene prozore.
On omogućuje:
-

r
ashlađivanje zraka u kabini ljeti,
-

z
imi, kad je temperatura iznad 3° C,
djelotvornije odmagljivanje stakala.
Uključivanje/isključivanje
F Za uključivanje/isključivanje sustava klima- uređaja pritisnite tipku 5 .
Dok klimatizacijski uređaj radi, za brže hlađenje
kabine na nekoliko trenutaka možete uključiti
funkciju strujanja unutrašnjeg zraka pritiskom
na tipku 4 . Nakon toga ponovno uključite dovod
vanjskog zraka.
Klimatizacijski uređaj ne može raditi ako je
ventilator u kabini isključen.
Isključivanje sustava može loše utjecati
na ugodan osjećaj u kabini (vlaga,
kondenzacija).
Automatski dvozonski
klimatizacijski uređaj
1. Temperatura.
2. Protok zraka.
3. Usmjeravanje zraka.
4. Strujanje unutrašnjeg zraka.
5. Uključivanje / isključivanje klima uređaja.
6. Automatski program "komfor".
7. Program vidljivosti.
8. Funkcija "Mono" ili uključivanje/
isključivanje grijanja i klimatizacijskog
uređaja u stražnjem dijelu (ovisno o
izvedbi).
Automatski program
"komfor"
F Više puta pritisnite tipku 6 " AUTO".
Uključeni način rada prikazuje se na ekranu na
sljedeći način:
Omogućuje blago strujanje zraka i
tihi rad, uz ograničavanje protoka
zraka.
Najbolji kompromis između
toplinskog komfora i tihog rada. Dok je motor hladan, ventilator će
postupno postizati optimalnu brzinu, kako
u kabinu ne bi ušla prevelika količina
hladnog zraka.
Po hladnom vremenu topao zrak
pr venstveno se usmjerava na vjetrobran,
prema bočnim staklima i prema nogama
putnika.
Ručni način rada
Moguće je odabrati drugačije postavke od
onih koje vam sustav nudi tako da promijenite
postavku. Upravljanje ostalim funkcijama ostaje
automatsko.
Čim se postavka promijeni, simbol "
AUTO“
nestaje.
Isključivanje sustava
F Pritisnite tipku 2 "-" dok se ne ugasi simbol
ventilatora.
Na taj način isključuju se sve funkcije sustava.
Temperatura više nije pod nadzorom. Ipak ćete
osjetiti blago strujanje zraka zbog kretanja
vozila unaprijed.
F

P
ritisnite tipku 2 "+" za ponovno uključivanje
sustava. Omogućuje dinamično i djelotvorno
strujanje zraka.
Ergonomija i komfor

89
Temperatura
Vozač i suvozač mogu po želji podešavati
različite vrijednosti temperature, svaki za svoju
stranu.
Vrijednost prikazana na ekranu predstavlja
ugodnu temperaturu, a ne temperaturu u
stupnjevima Celzija.
F
P
ritisnite tipku 1 prema dolje za smanjivanje
vrijednosti, odnosno prema gore za
povećavanje vrijednosti.
Postavka oko 21 osigurava optimalnu
ugodnost. Ovisno o vašim potrebama,
možete namjestiti i neku drugu vrijednost,
a normalna je u rasponu od 18 do 24.
Preporučuje se da razlika između lijeve i
desne strane ne bude veća od 3.
Ako je nakon ulaska u vozilo temperatura
u kabini znatno niža ili viša od zadane
vrijednosti ugodnosti, nije potrebno
mijenjati prikazanu vrijednost kako
biste brže postigli željenu temperaturu.
Sustav će što je brže moguće automatski
nadoknaditi i ispraviti razliku u
temperaturi. Ako kabinu želite maksimalno rashladiti ili
zagrijati, minimalna vrijednost 14 odnosno
maksimalna vrijednost 28 mogu se
prekoračiti.
F

Pe
ritisnite tipku 1 prema dolje dok se
ne prikaže "LO" ili "HI" .
Funkcija "Mono"
Postavka za komfor na strani suvozača može
biti izjednačena s postavkom komfora na strani
vozača ( jednozonski rad).
Grijanje/klimatizacija u
stražnjem dijelu
Više informacija potražite u odjeljku
Grijanje/klimatizacija u stražnjem
dijelu.
Program vidljivosti
F Pritisnite tipku 7 "Vidljivost “ za brže
odmagljivanje ili odleđivanje vjetrobrana i
bočnih stakala.
F

P

ritisnite odgovarajuću tipku 8 za
uključivanje/isključivanje funkcije.
Žaruljica na tipki je upaljena kad je funkcija
uključena.
Funkcija se automatski isključuje ako suvozač
koristi tipke za podešavanje temperature.
F

P

ritisnite odgovarajuću tipku 8 za
uključivanje/isključivanje funkcije. Sustav automatski upravlja klima uređajem,
protokom zraka, dovodom zraka i optimalno
usmjerava zračnu struju prema vjetrobranu i
bočnim staklima.
F

P
onovno pritisnite tipku 7 " Vidljivost" za
isključivanje programa.
Ili
F

P
ritisnite tipku 6 "AUTO" za povratak na
automatski program za komfor.
Klima uređaj
Uz pokrenut motor, klima uređaj je predviđen
za sva godišnja doba, uz zatvorene prozore.
Služi za sljedeće:
-

s
manjivanje temperature ljeti,
-

z
imi, kad je temperatura iznad 3 °C,
djelotvornije odmagljivanje stakala.
Uključivanje/isključivanje
F Za uključivanje/isključivanje sustava klima- uređaja pritisnite tipku 5 .
3
Ergonomija i komfor

90
Dok klimatizacijski uređaj radi, za brže hlađenje
kabine na nekoliko trenutaka možete uključiti
funkciju strujanja unutrašnjeg zraka pritiskom
na tipku 4. Nakon toga ponovno uključite dovod
vanjskog zraka.
Klimatizacijski uređaj ne može raditi ako je
ventilator u kabini isključen.
Isključivanje sustava može loše utjecati
na ugodan osjećaj u kabini (vlaga,
kondenzacija).
Usmjeravanje zraka
F Uzastopnim pritiscima na tipku 3 zrak se usmjerava na sljedeće načine:
-

p
rema vjetrobranu, bočnim staklima i
nogama putnika
-

p
rema nogama putnika
-

k
roz središnje i bočne otvore za
prozračivanje i prema nogama putnika
-

p
rema vjetrobranu, bočnim staklima, kroz
središnje otvore za prozračivanje i prema
nogama putnika
-

k
roz središnje i bočne otvore za
prozračivanje
-

p
rema vjetrobranu i bočnim staklima
(odmagljivanje ili odleđivanje).
Protok zraka
F Pritisnite tipke 2 za povećavanje/
smanjivanje protoka zraka.
Prikazuje se simbol protoka zraka (ventilator).
Postupno se puni ili prazni, ovisno o traženoj
vrijednosti.
Strujanje unutrašnjeg
zraka
Dovodom vanjskog zraka sprečava se
magljenje vjetrobrana i bočnih stakala.
Strujanjem unutrašnjeg zraka kabina se izolira
od vanjskih mirisa i dima.
Ta funkcija omogućuje brže grijanje ili hlađenje
kabine kada je to potrebno.
Izbjegavajte duže strujanje unutrašnjeg
zraka – opasnost od magljenja i
pogoršanja kvalitete zraka! F

P
ritisnite tipku 4 za uključivanje
strujanja unutrašnjeg zraka ili za
dovod vanjskog zraka.
Kad je aktivna funkcija strujanja unutrašnjeg
zraka, prikazuje se simbol ili se pali kontrolna
žaruljica (ovisno o izvedbi).
Odmagljivanje / odleđivanje
prednjeg stakla
Ove oznake na upravljačkoj ploči
pokazuju položaj sklopki za brzo
odmagljivanje ili odleđivanje
vjetrobrana i bočnih stakala.
Grijanje ili ručni
klimatizacijski uređaj
F Za uključivanje klimatizacijskog uređaja, pritisnite ovu tipku.
Žaruljica na tipki se pali.
F

P

ostavite sklopke za podešavanje brzine
ventilatora, temperature i usmjeravanja
zraka u odgovarajući označeni položaj.
Ergonomija i komfor

91
Automatski dvozonski
klimatizacijski uređaj
F Pritisnite ovu tipku za brže odmagljivanje ili odleđivanje
vjetrobrana i bočnih stakala.
Sustav automatski upravlja klimatizacijskim
uređajem, protokom zraka, dovodom zraka
i optimalno usmjerava zračnu struju prema
vjetrobranu i bočnim staklima.
F

Z
a isključivanje te funkcije,
ponovno pritisnite istu tipku ili
tipku „ AUTO “.
Sustav se ponovo uključuje s vrijednostima
zadanima prije isključivanja.
Grijani vjetrobran i
mlaznice
Ovisno o tržištu.
Po hladnom vremenu ova funkcija grije
vjetrobran i mlaznice.
U području 1 metlice brisača grijanjem se
odvajaju od stakla ako su zalijepljene snijegom
ili ledom.
U području 2 grijanjem se poboljšava vidljivost
jer se sprečava nakupljanje snijega kad su
brisači uključeni.
Uključivanje
Trajanje rada ovisi o vanjskoj temperaturi.
Ponovnim pritiskom na tipku funkcija se
isključuje; žaruljica na tipki se gasi. F
U
z pokrenut motor, pritisnite ovu tipku;
žaruljica na tipki se pali.
Odmagljivanje/odleđivanje
stražnjeg stakla i/ili
vanjskih retrovizora
On/Off
F Pritiskom na ovu tipku uključuje se ili isključuje odleđivanje stražnjeg stakla
i vanjskih retrovizora (ako vozilo ima tu
funkciju).
Žaruljica na tipki je upaljena kad je funkcija
uključena .
Grijači se isključuju automatski kako ne bi
došlo do prevelike potrošnje struje.
3
Ergonomija i komfor

92
Isključite odleđivanje kad vam više nije
potrebno jer se manjom potrošnjom
struje smanjuje i potrošnja goriva.
Odmagljivanje i odleđivanje mogu raditi
samo ako je motor pokrenut.
Grijanje/klimatizacija u
stražnjem dijelu
Ako je vozilo opremljeno stražnjim klima
uređajem smještenim u stropu, klimatizirani i
zagrijani zrak prolaze kroz razvodnu rampu i
pojedinačne ventilacijske otvore.
Protok zraka
F Protok zraka povećava se odnosno smanjuje okretanjem
kotačića.
Temperatura
- Okrenite kotačić s plavog (hladno) na cr veno (vruće)
područje kako biste prilagodili
temperaturu svojim potrebama.
Ovom sklopkom istovremeno se podešava
temperatura i određuje se mjesto izlaska zraka:
-

p

lavo: zrak će pretežno izlaziti na stropu, -

c
r veno: zrak će pretežno izlaziti kroz otvor
za prozračivanje u 3. redu i na desnoj strani.
Uključivanje/isključivanje
Ovisno o izvedbi, ova tipka nalazi se sprijeda,
na upravljačkoj ploči automatskog dvozonskog
klima uređaja.
F

P
ritisnite ovu tipku za
uključivanje/isključivanje
stražnjih prekidača.
Dodatno grijanje /
ventilacija
Ergonomija i komfor

93
Grijanje
To je dodatni i autonomni sustav koji zagrijava
putničku kabinu i poboljšava funkciju
odleđivanja.Ta je žaruljica neprestano uključena
tijekom programiranja sustava
ili daljinskog postavljanja putem
daljinskog upravljača.
Žaruljica bljeska neprestano tijekom
grijanja i isključuje se na kraju
ciklusa grijanja ili nakon zaustavljanja
pomoću daljinskog upravljača.
Ventilacija
Ovaj sustav omogućuje prozračivanje kabine
vanjskim zrakom radi ugodnije temperature
nakon ulaska u vozilo u ljetnim uvjetima.
Programiranje
Uz PEUGEOT Connect Nav, dodatno grijanje
pokrenite ili zaustavite daljinskim upravljačem.
Uz audiosustav Bluetooth
® ili PEUGEOT
Connect Radio, upotrijebite daljinski upravljač
za pokretanje ili zaustavljanje dodatnog grijanja
i/ili postavljanje vremena predgrijanja.
S audiosustavom Bluetooth®
F Odaberite „ Pre-heat. / Pre-ventil. “.
F
O
daberite „ Activation “, a ako želite izvršiti
programiranje, odaberite „ Parameters“.
F

P
ritisnite tipku
MENU za pristup
glavnom izborniku.
F
O
daberite „ Heating“ ako želite zagrijati
motor i kabinu ili „ Ventilation“ ako želite
prozračiti kabinu.
F

O
daberite:
-

p
r vi sat za programiranje / memoriranje
vremena kada će se doseći temperatura
predgrijavanja,
-

d
rugi sat za programiranje / memoriranje
drugog vremena kada će se doseći
temperatura predgrijavanja. Ta dva sata omogućuju izbor jednog ili
drugog programiranog vremena početka,
na primjer u pojedinim godišnjim dobima.
Izbor programiranog vremena potvrđuje
se porukom na ekranu.Uz PEUGEOT Connect Radio
Pritisnite
Aplikacije za prikaz pr ve
stranice.
Zatim pritisnite " Programabilno
grijanje / ventilacija ".
F

O

daberite karticu " Status" za uključivanje/
isključivanje sustava.
F

P

ritisnite karticu " Ostale postavke " za
odabir načina " Grijanje" za grijanje motora
i kabine ili " Ventilacija" za prozračivanje
kabine.
F

Z

atim programirajte / odredite vrijeme kad
će se doseći temperatura predgrijanja za
svaki odabir.
Pritisnite ovu tipku za spremanje.
Uz funkciju PEUGEOT Connect
Nav
F Pritisnite izbornik " Aplikacije".
F

P

ritisnite karticu " Aplikacije vozila ".
3

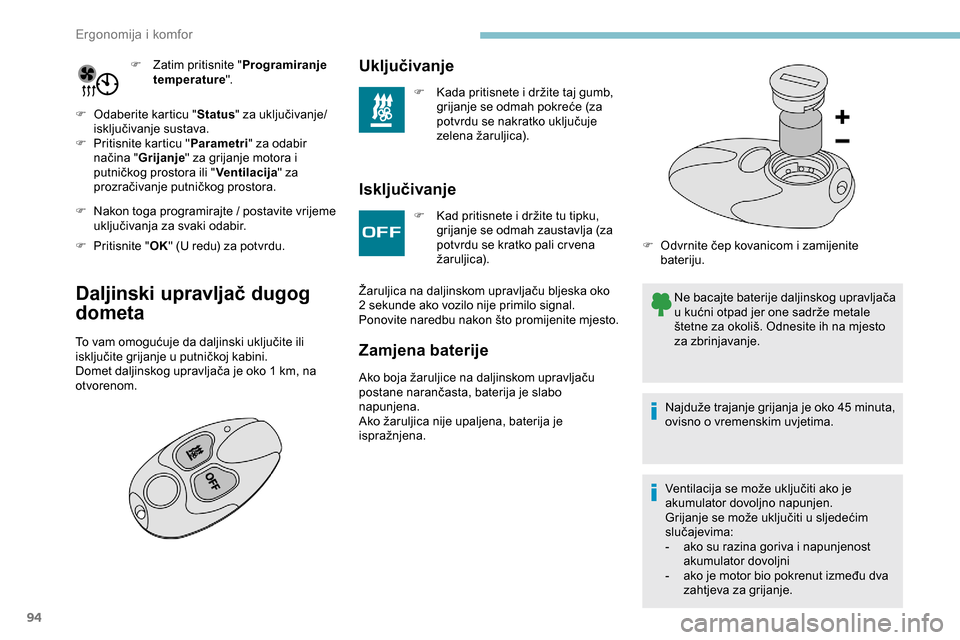

Ergonomija i komfor

94
F Zatim pritisnite "Programiranje
temperature ".
F

O

daberite karticu " Status" za uključivanje/
isključivanje sustava.
F

P

ritisnite karticu " Parametri" za odabir
načina " Grijanje " za grijanje motora i
putničkog prostora ili " Ventilacija" za
prozračivanje putničkog prostora.
F

N

akon toga programirajte / postavite vrijeme
uključivanja za svaki odabir.
F

P

ritisnite " OK" (U redu) za potvrdu.
Daljinski upravljač dugog
dometa
To vam omogućuje da daljinski uključite ili
isključite grijanje u putničkoj kabini.
Domet daljinskog upravljača je oko 1 km, na
otvorenom.
Uključivanje
F Kada pritisnete i držite taj gumb,
grijanje se odmah pokreće (za
potvrdu se nakratko uključuje
zelena žaruljica).
Isključivanje
F Kad pritisnete i držite tu tipku, grijanje se odmah zaustavlja (za
potvrdu se kratko pali cr vena
žaruljica).
Žaruljica na daljinskom upravljaču bljeska oko
2 sekunde ako vozilo nije primilo signal.
Ponovite naredbu nakon što promijenite mjesto.
Zamjena baterije
Ako boja žaruljice na daljinskom upravljaču
postane narančasta, baterija je slabo
napunjena.
Ako žaruljica nije upaljena, baterija je
ispražnjena. F

O
dvrnite čep kovanicom i zamijenite
bateriju.
Ne bacajte baterije daljinskog upravljača
u kućni otpad jer one sadrže metale
štetne za okoliš. Odnesite ih na mjesto
za zbrinjavanje.
Najduže trajanje grijanja je oko 45 minuta,
ovisno o vremenskim uvjetima.
Ventilacija se može uključiti ako je
akumulator dovoljno napunjen.
Grijanje se može uključiti u sljedećim
slučajevima:
-

a
ko su razina goriva i napunjenost
akumulator dovoljni
-

a
ko je motor bio pokrenut između dva
zahtjeva za grijanje.
Ergonomija i komfor
