223
Više informacija o Kutiji s alatom
potražite u odgovarajućem odjeljku.
Na vozilu s ručnim mjenjačem pomaknite
ručicu mjenjača u neutralan položaj.
Na vozilu s automatskim ili upravljanim
mjenjačem postavite ručicu mjenjača u
položaj N.
Nepridržavanje ove upute može
uzrokovati oštećenje sustava za kočenje
i nefunkcioniranje sustava pomoći pri
kočenju pri ponovnom pokretanju motora.

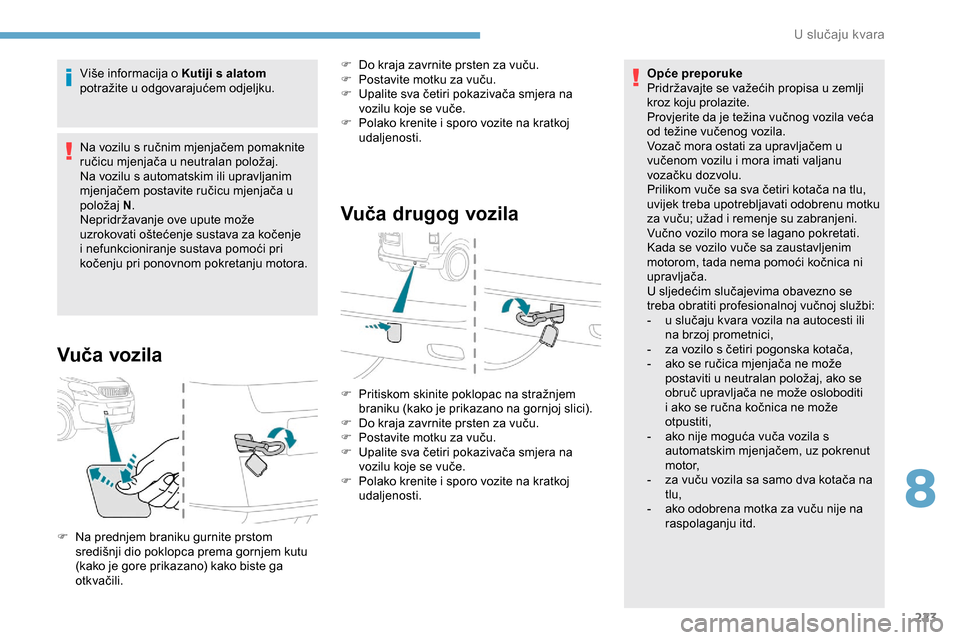

Vuča vozila
F Do kraja zavrnite prsten za vuču.
F P ostavite motku za vuču.
F

U
palite sva četiri pokazivača smjera na
vozilu koje se vuče.
F

P
olako krenite i sporo vozite na kratkoj
udaljenosti.
Vuča drugog vozila
F Pritiskom skinite poklopac na stražnjem braniku (kako je prikazano na gornjoj slici).
F

D
o kraja zavrnite prsten za vuču.
F

P
ostavite motku za vuču.
F

U
palite sva četiri pokazivača smjera na
vozilu koje se vuče.
F

P
olako krenite i sporo vozite na kratkoj
udaljenosti.
F

N

a prednjem braniku gurnite prstom
središnji dio poklopca prema gornjem kutu
(kako je gore prikazano) kako biste ga
otkvačili. Opće preporuke
Pridržavajte se važećih propisa u zemlji
kroz koju prolazite.
Provjerite da je težina vučnog vozila veća
od težine vučenog vozila.
Vozač mora ostati za upravljačem u
vučenom vozilu i mora imati valjanu
vozačku dozvolu.
Prilikom vuče sa sva četiri kotača na tlu,
uvijek treba upotrebljavati odobrenu motku
za vuču; užad i remenje su zabranjeni.
Vučno vozilo mora se lagano pokretati.
Kada se vozilo vuče sa zaustavljenim
motorom, tada nema pomoći kočnica ni
upravljača.
U sljedećim slučajevima obavezno se
treba obratiti profesionalnoj vučnoj službi:
-

u s
lučaju kvara vozila na autocesti ili
na brzoj prometnici,
-
z
a vozilo s četiri pogonska kotača,
-
a
ko se ručica mjenjača ne može
postaviti u neutralan položaj, ako se
obruč upravljača ne može osloboditi
i ako se ručna kočnica ne može
otpustiti,
-

a
ko nije moguća vuča vozila s
automatskim mjenjačem, uz pokrenut
motor,
-

z
a vuču vozila sa samo dva kotača na
tlu,
-

a
ko odobrena motka za vuču nije na
raspolaganju itd.
8
U slučaju kvara

224
Značajke motora i vučna
opterećenja
Motori
Karakteristike motora navedene su u
prometnoj dozvoli vozila, kao i u komercijalnoj
dokumentaciji.Najveća snaga jednaka je homologiranoj
vrijednosti na ispitnom stolu u skladu s
uvjetima iz europskog zakonodavstva
(Direktiva 1999/99/EZ).
Za više informacija obratite se mreži
PEUGEOT ili nekoj stručnoj radionici.
Mase i vučna opterećenja
Vrijednosti masa i vučnih opterećenja za vaše
vozilo navedene su u prometnoj dozvoli i u
komercijalnoj dokumentaciji.
Te vrijednosti navedene su na pločici ili na
naljepnici proizvođača.
Za više informacija obratite se mreži
PEUGEOT ili nekoj stručnoj radionici. Navedene vrijednosti MTR A (ukupna
dopuštena masa vozila s prikolicom) i vučnog
opterećenja vrijede za nadmorsku visinu od
najviše 1000 metara. Vučno opterećenje
treba smanjiti za 10 % na svakih 1000 metara
nadmorske visine.
Maksimalno dopušteno opterećenje na kuki
odgovara masi dopuštenoj na kuki za vuču.
Pri visokim vanjskim temperaturama
per formanse vozila mogu biti ograničene
radi zaštite motora. Kad je vanjska
temperatura viša od 37 °C, smanjite masu
prikolice.
Čak i ako je vozilo malo opterećeno, vuča
može loše utjecati na držanje ceste.
Ako je na vozilo priključena prikolica,
povećava se put kočenja.
Kada se za vuču upotrebljava vozilo, nikad
nemojte premašivati brzinu od 100 km/h
(pridržavajte se lokalnih važećih propisa).
Pri visokoj vanjskoj temperaturi,
preporučuje se da ostavite motor da radi
1 do 2 minute nakon zaustavljanja vozila,
kako bi se omogućilo hlađenje motora.
Tehnički podaci

225

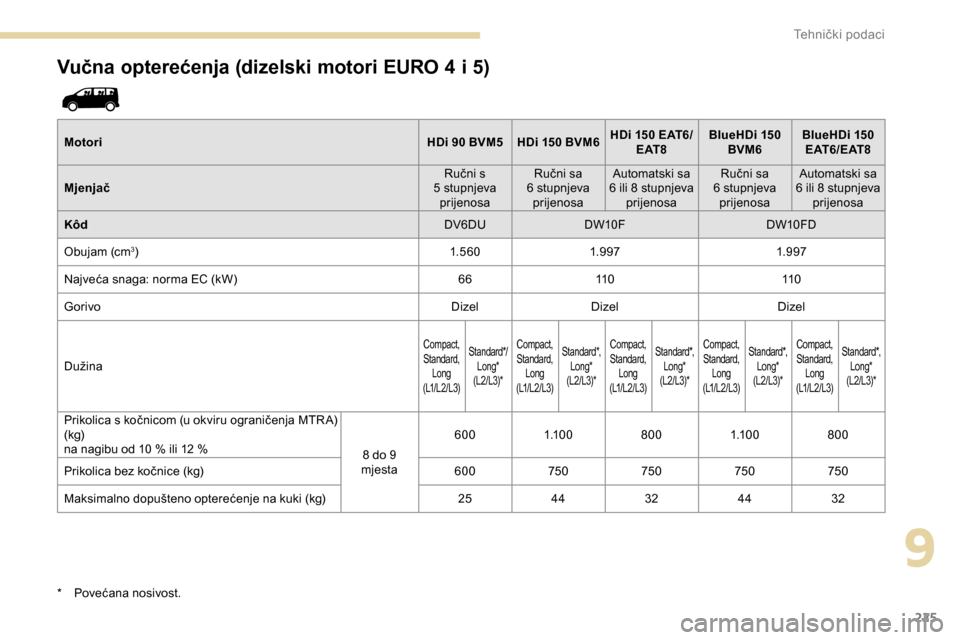

Vučna opterećenja (dizelski motori EURO 4 i 5)
MotoriHDi 90 BVM5 HDi 150 BVM6HDi 150 EAT6/
E AT 8 BlueHDi
150
BVM6 BlueHDi
150
E AT 6 / E AT 8
Mjenjač Ručni s
5 stupnjeva prijenosa Ručni sa
6 stupnjeva prijenosa Automatski sa
6 ili 8 stupnjeva prijenosa Ručni sa
6 stupnjeva prijenosa Automatski sa
6 ili 8 stupnjeva prijenosa
Kôd DV6DUDW10F DW10FD
Obujam (cm
3) 1. 5 6 01.9 97 1.9 97
Najveća snaga: norma EC (kW) 6611 0 11 0
Gorivo DizelDizel Dizel
Dužina
Compact,
Standard, Long
(L1/L2/L3) Standard*/
Long*
(L 2 / L3)* Compact,
Standard, Long
(L1/L2/L3) Standard*,
Long*
(L 2 / L3)* Compact,
Standard, Long
(L1/L2/L3) Standard*,
Long*
(L 2 / L3)* Compact,
Standard, Long
(L1/L2/L3) Standard*,
Long*
(L 2 / L3)* Compact,
Standard, Long
(L1/L2/L3) Standard*,
Long*
(L 2 / L3)*
Prikolica s kočnicom (u okviru ograničenja MTR A)
(kg)
na nagibu od 10
% ili 12 % 8 do 9
mjesta 600
1.1 0 0 8001.1 0 0 800
Prikolica bez kočnice (kg) 600750750750750
Maksimalno dopušteno opterećenje na kuki (kg) 2544 3244 32
*

P
ovećana nosivost.
9
Tehnički podaci

226

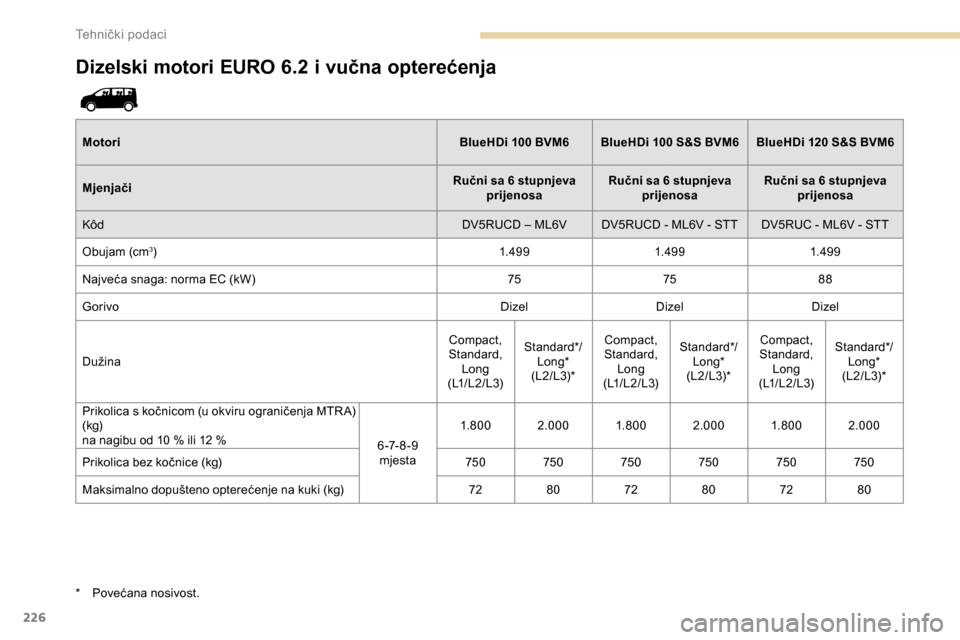

Dizelski motori EURO 6.2 i vučna opterećenja
MotoriBlueHDi 100 BVM6 BlueHDi 100 S&S BVM6 BlueHDi 120 S&S BVM6
Mjenjači Ručni sa 6 stupnjeva
prijenosa Ručni sa 6 stupnjeva
prijenosa Ručni sa 6 stupnjeva
prijenosa
Kôd DV5RUCD – ML6V DV5RUCD - ML6V - STT DV5RUC - ML6V - STT
Obujam (cm
3) 1.49 91.49 91.49 9
Najveća snaga: norma EC (kW) 757588
Gorivo DizelDizelDizel
Dužina Compact,
Standard, Long
(L1/L2/L3) Standard*/
Long*
(L 2 / L3)* Compact,
Standard, Long
(L1/L2/L3) Standard*/
Long*
(L 2 / L3)* Compact,
Standard, Long
(L1/L2/L3) Standard*/
Long*
(L 2 / L3)*
Prikolica s kočnicom (u okviru ograničenja MTR A)
(kg)
na nagibu od 10
% ili 12 % 6 -7- 8 - 9
mjesta 1. 8 0 0
2.000 1. 8 0 02.000 1. 8 0 02.000
Prikolica bez kočnice (kg) 750 750 750 750 750 750
Maksimalno dopušteno opterećenje na kuki (kg) 7280 7280 7280
*

P

ovećana nosivost.
Tehnički podaci

227
MotoriBlueHDi 120 S&S EAT8 BlueHDi 150 S&S BVM6 BlueHDi 180 S&S EAT8
Mjenjači Automatski s 8 stupnjeva
prijenosa Ručni sa 6 stupnjeva
prijenosa Automatski s 8 stupnjeva
prijenosa
Kôd DW10FEU - AMN8 - STT DW10FDU - ML6V - STT DW10FDCU - AMN8 - STT
Obujam (cm
3) 1.9 971.9 971.9 97
Najveća snaga: norma EC (kW) 9010 0 11 0
Gorivo DizelDizelDizel
Dužina Compact,
Standard, Long
(L1/L2/L3) Standard*/
Long*
(L 2 / L3)* Compact,
Standard, Long
(L1/L2/L3) Standard*/
Long*
(L 2 / L3)* Compact,
Standard, Long
(L1/L2/L3) Standard*/
Long*
(L 2 / L3)*
Prikolica s kočnicom (u okviru ograničenja MTR A)
(kg)
na nagibu od 10
% ili 12 % 6 -7- 8 - 9
mjesta 2.300 2.500 2.300 2.500 2.300 2.500
Prikolica bez kočnice (kg) 750 750 750 750 750 750
Maksimalno dopušteno opterećenje na kuki (kg) 9210 0 9210 0 9210 0
9
Tehnički podaci

228

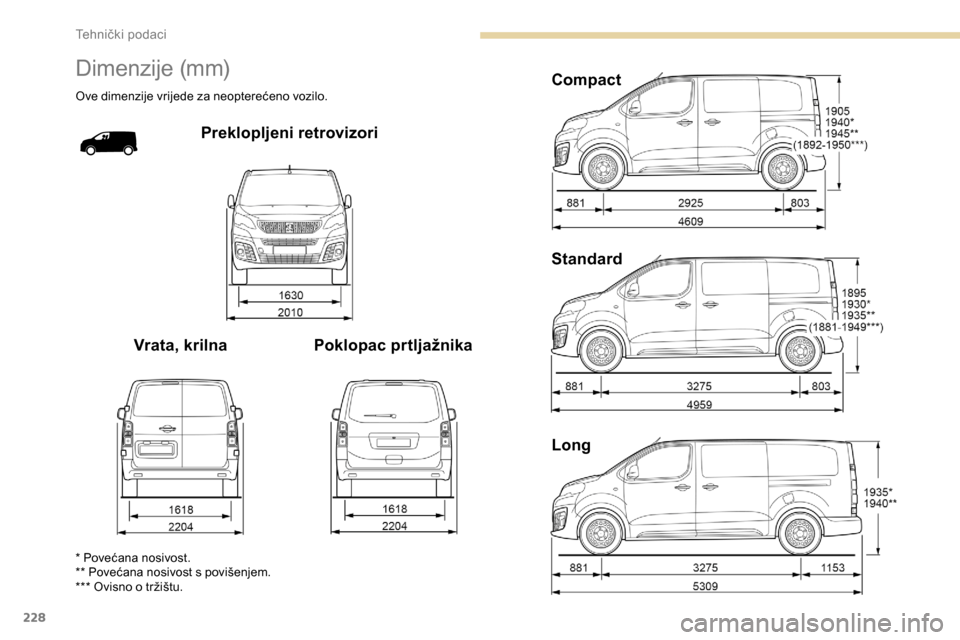

Dimenzije (mm)
Ove dimenzije vrijede za neopterećeno vozilo.
Preklopljeni retrovizori
Vrata, krilna Poklopac prtljažnika Compact
Standard
Long
* Povećana nosivost.
** Povećana nosivost s povišenjem.
*** Ovisno o tržištu.
Tehnički podaci

229

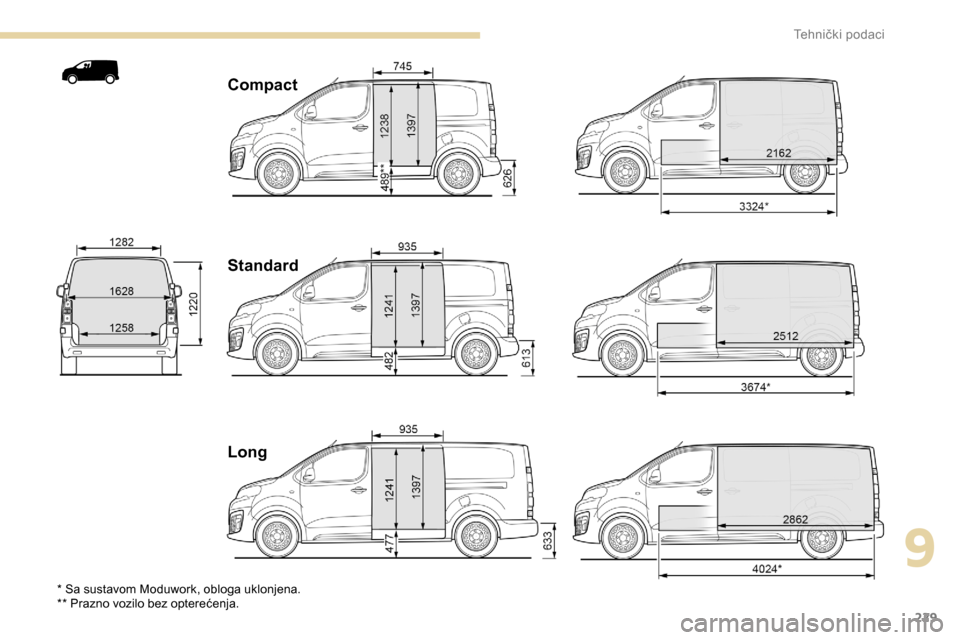

Compact
Standard
Long
* Sa sustavom Moduwork, obloga uklonjena.
** Prazno vozilo bez opterećenja.
9
Tehnički podaci

230
Long Standard Compact
Poklopac prtljažnika
Vrata, krilna Preklopljeni retrovizori
* Povećana nosivost.
** Povećana nosivost s povišenjem.
*** Ovisno o tržištu.
