191
Moteur chaud, manipulez avec précaution
la commande extérieure et la béquille de
capot (risque de brûlure), en utilisant la
zone protégée.
Capot ouvert, faites attention de ne pas
heurter la commande d'ouverture.
N'ouvrez pas le capot en cas de vent
violent.
Le moto-ventilateur peut se mettre en
marche après l'arrêt du moteur : prenez
garde aux objets ou aux vêtements qui
pourraient se prendre dans l'hélice.
Ouverture
F Ouvrir la porte.
F

T
irer vers soi la commande ( 1), située en
bas de l'encadrement de la porte.
F

B
asculer la commande ( 2) vers le haut puis
soulever le capot. F

D
éclipper la béquille (
3) de son logement et
la fixer dans le cran pour maintenir le capot
ouvert.
Fermeture
F Sortez la béquille du cran de maintien.
F C lippez la béquille dans son logement.
F

A
baissez le capot et lâchez-le en fin de
course.
F

T
irez le capot pour vérifier son bon
verrouillage.
En raison de la présence d'équipements
électriques dans le compartiment
moteur, il est recommandé de limiter les
expositions à l'eau (pluie, lavage,
...).
Moteur
Diesel
Le circuit de gazole est sous très haute
pression.
Toute inter vention sur ce circuit doit être
exclusivement effectuée par le réseau
PEUGEOT ou par un atelier qualifié.
Ce moteur est un exemple donné à titre
indicatif. Les emplacements de la jauge d'huile
et du remplissage de l'huile moteur ainsi que de
la pompe de réamorçage peuvent varier. 1.
Réser voir de lave-vitre et de lave-
projecteurs.
2. Réservoir du liquide de refroidissement.
3. Remplissage de l'huile moteur.
4. Jauge d'huile moteur.
5. Pompe de réamorçage.
6. Remplissage du liquide de frein.
7. Batterie.
8. Point de masse déporté (borne "-").
9. Boîte à fusibles.
10. Réser voir du liquide de direction assistée.
11. Filtre à air.
Vérification des niveaux
Vérifier régulièrement tous ces niveaux dans
le respect du plan d'entretien du constructeur.
Faire l'appoint si nécessaire, sauf indication
contraire.
En cas de baisse importante d'un niveau, faire
vérifier le circuit correspondant par le réseau
PEUGEOT ou par un atelier qualifié.
7
Informations pratiques

192
Les liquides doivent être conformes aux
recommandations du constructeur et à la
motorisation du véhicule.
Lors d'inter vention sous le capot, faire
attention car certaines zones du moteur
peuvent être extrêmement chaudes
(risque de brûlure) et le moto-ventilateur
peut se mettre en marche à tout instant
(même contact coupé).
Produits usagés
Éviter tout contact prolongé de l'huile et
des liquides usagés avec la peau.
La plupart de ces liquides sont nocifs pour
la santé, voire très corrosifs.Ne pas jeter l'huile et les liquides usagés
dans les canalisations d'évacuation ou
sur le sol.
Vider l'huile usagée dans les containers
réser vés à cet usage dans le réseau
PEUGEOT ou dans un atelier qualifié.
Huile moteur
La vérification du niveau s'effectue
sur un sol plat, moteur à l'arrêt
depuis 30 minutes, soit avec
l'indicateur de niveau d'huile au
combiné, à la mise du contact
(pour les véhicules équipés d'une
jauge électrique), soit avec la jauge
manuelle.
Il est normal de faire des appoints d'huile entre
deux révisions (ou vidanges). Il est préconisé
d'effectuer un contrôle, avec appoint si
nécessaire, tous les 5
000 km.
Pour préser ver la fiabilité des moteurs et
les dispositifs d'antipollution, ne jamais
utiliser d'additif dans l'huile moteur.
Vérification avec la jauge
manuelle
L'emplacement de la jauge manuelle est
illustré sur le schéma du sous-capot moteur
correspondant.
F

S
aisir la jauge par son embout coloré et la
dégager complètement.
F

E
ssuyer la tige de la jauge à l'aide d'un
chiffon propre et non pelucheux.
F

R
emettre la jauge en place, jusqu'en butée,
puis la retirer de nouveau pour effectuer un
contrôle visuel
: le niveau correct doit se
situer entre les repères


A et B. A = MA XI
B = MINI
Ne pas démarrer le moteur , si le niveau est :
-
S
upérieur au repère A
, puis faire appel au
réseau PEUGEOT ou à un atelier qualifié.
-
I
nférieur au repère B
, puis effectuer
impérativement un complément d'huile
moteur.
Caractéristiques de l'huile
Avant d'effectuer un complément d'huile
ou une vidange du moteur, vérifier que
l'huile corresponde à la motorisation et
soit conforme aux recommandations du
constructeur.Complément d'huile moteur
L'emplacement de l'orifice de remplissage pour
l'huile moteur est illustré sur le schéma du
sous-capot moteur correspondant.
F

V
erser l'huile par petites quantités, en
évitant les projections sur les éléments du
moteur (risque d'incendie).
F

A
ttendre quelques minutes avant de faire
une vérification du niveau avec la jauge
manuelle.
Informations pratiques

193
Dans les 30 minutes qui suivent un
a ppoint d'huile, la vérification du niveau
faite à la mise du contact avec l'indicateur
au combiné n'est pas valable.
Liquide de freins
Le niveau de ce liquide doit se situer
proche du repère " MAXI". Sinon,
vérifier l'état d'usure des plaquettes
de freins.
Pour connaître la périodicité de la vidange
du circuit de freinage, se reporter au plan
d'entretien du constructeur.
En cas d'appoint, nettoyer le bouchon
avant dépose. N'employer que du liquide
de freins DOT4 provenant d'un bidon
scellé.
F

C

ompléter le niveau, si nécessaire.
F

A

près vérification du niveau, revisser
soigneusement le bouchon du réser voir et
replacer la jauge dans son logement.
Liquide de direction
assistée
Le niveau de ce liquide doit se
situer proche du repère " MAXI".
Le vérifier, véhicule stationné à
l'horizontal et moteur froid, par
lecture du niveau sur la goulotte.
Liquide de refroidissement
Vérifier régulièrement le niveau du
liquide de refroidissement.
Un appoint de ce liquide entre deux
révisions est normal.
Le contrôle et l'appoint doivent être faits
impérativement moteur froid.
Un niveau insuffisant présente des risques de
dommages importants pour le moteur.
Le niveau de ce liquide doit se situer proche du
repère " MAXI" sans jamais le dépasser.
Si le niveau est proche ou en-dessous du
repère " MINI", il est impératif de faire un
appoint. Lorsque celle-ci est retombée, retirer le
bouchon et compléter le niveau.
Liquide lave-vitre et lave-
projecteurs
Compléter le niveau au prochain
arrêt du véhicule.
Caractéristiques du liquide
La mise à niveau du liquide doit être effectuée
avec un mélange prêt à l'emploi.
En période hivernale (températures négatives),
il faut utiliser un liquide avec antigel adapté aux
conditions de températures rencontrées afin
de préser ver les éléments du système (pompe,
réservoir, canalisations, gicleurs).
Lorsque le moteur est chaud, la température de
ce liquide est régulée par le moto-ventilateur.
De plus, le circuit de refroidissement étant sous
pression, attendre au moins une heure après
l'arrêt du moteur pour inter venir.
En cas d'inter vention urgente, afin d'éviter
tout risque de brûlure, se munir d'un chiffon et
dévisser le bouchon de deux tours pour laisser
retomber la pression. Dans tous les cas, le remplissage avec
de l'eau pure est proscrit (risque de gel,
dépôt de calcaire).
Additif gasoil (Diesel avec
filtre à particules)
ou
Le niveau minimum du réser voir
d'additif du filtre à particules est
indiqué par l'allumage fixe de ce
témoin, accompagné d'un signal
sonore et d'un message alertant sur
un niveau d'additif trop faible.
7
Informations pratiques

194
Appoint
La mise à niveau de cet additif doit
impérativement et rapidement être effectuée
par le réseau PEUGEOT ou par un atelier
qualifié.
AdBlue (BlueHDi)
Une alerte se déclenche dès que le niveau de
réserve est atteint.
Pour plus d'informations sur les Indicateurs
et notamment sur les indicateurs d'autonomie
d'AdBlue, se reporter à la rubrique
correspondante.
Pour éviter l'immobilisation réglementaire
du véhicule, il est impératif d'effectuer le
remplissage du réservoir d'AdBlue.
Pour plus d'informations sur l' AdBlue
®
(BlueHDi) et notamment sur
l'approvisionnement en AdBlue, se reporter à la
rubrique correspondante.
Contrôles
Sauf indication contraire, contrôler ces
éléments, conformément au plan d'entretien du
constructeur, en fonction de votre motorisation.
Sinon, les faire contrôler par le réseau
PEUGEOT ou par un atelier qualifié. N'utiliser que des produits recommandés
par PEUGEOT ou des produits de qualité
et de caractéristiques équivalentes.
Afin d'optimiser le fonctionnement
d'organes aussi importants que le circuit
de freinage, PEUGEOT sélectionne et
propose des produits bien spécifiques.
Batterie 12 V
La batterie est sans entretien.
Néanmoins, vérifier régulièrement
le serrage des cosses vissées (pour
les versions sans collier rapide) et
l'état de propreté des branchements.
Pour plus d'informations sur les
précautions à prendre avant toute
inter vention sur la Batterie 12
V, se
reporter à la rubrique correspondante.
Les versions équipées du Stop & Start
comportent une batterie au plomb 12
V
de technologie et de caractéristiques
spécifiques.
Son remplacement doit être effectué
exclusivement dans le réseau PEUGEOT
ou dans un atelier qualifié.
Filtre habitacle
En fonction de l'environnement et de
l'utilisation du véhicule (exemples :
atmosphère poussiéreuse, conduite
urbaine), le changer si nécessaire
deux fois plus souvent .
Un filtre habitacle encrassé peut
détériorer les per formances du système
d'air conditionné et générer des odeurs
indésirables.
Filtre à air
En fonction de l'environnement et de
l'utilisation du véhicule (exemples :
atmosphère poussiéreuse, conduite
urbaine), le changer si nécessaire
deux fois plus souvent .
Filtre à huile
Changer le filtre à huile à chaque
vidange d'huile moteur.
Informations pratiques

195
Filtre à particules (Diesel)
ou Le début de saturation du filtre
à particules est signalé par
l'allumage temporaire de ce témoin,
accompagné d'un message alertant
sur le risque de colmatage du filtre.
Si le témoin reste affiché, il s'agit d'un
manque d'additif gasoil.
Pour plus d'informations sur la
Vérification des niveaux , reportez-vous
à la rubrique correspondante.
Après un fonctionnement prolongé du
véhicule à très basse vitesse ou au
ralenti, vous pouvez exceptionnellement
constater des émissions de vapeur d'eau
à l'échappement, lors d'accélérations.
Celles-ci sont sans conséquence sur
le comportement du véhicule et sur
l'environnement. Véhicule neuf
Les premières opérations de
régénération du filtre à particules peuvent
s'accompagner d'odeurs de "brûlé" qui
sont parfaitement normales.
Boîte de vitesses manuelle
La boîte de vitesses est sans
entretien (pas de vidange).
Boîte de vitesses
automatique
La boîte de vitesses est sans
entretien (pas de vidange).
Boîte de vitesses pilotée
La boîte de vitesses est sans
entretien (pas de vidange).
Plaquettes de freins
L'usure des freins dépend du style
de conduite, en particulier pour
les véhicules utilisés en ville, sur
courtes distances. Il peut être
nécessaire de faire contrôler l'état
des freins, même entre les révisions
du véhicule.Hors fuite dans le circuit, une baisse du niveau
du liquide de frein indique une usure des
plaquettes de freins.
Dès que les conditions de circulation le
permettent, régénérez le filtre en roulant à une
vitesse d'au moins 60

km/h jusqu'à l'extinction
du témoin. Après un lavage du véhicule, de l'humidité
ou, en conditions hivernales, du givre peut
se former sur les disques et les plaquettes
de freins : l'efficacité du freinage peut
être diminuée. Effectuez de légères
manoeuvres de freinage pour sécher et
dégivrer les freins.
État d'usure des disques /
t ambours de freins
Pour toute information relative
à la vérification de l'état d'usure
des disques
/ tambours de freins,
consulter le réseau PEUGEOT ou un
atelier qualifié.
Frein de stationnement
Une trop grande course du frein de
stationnement ou la constatation
d'une perte d'efficacité de ce
système impose un réglage même
entre deux révisions.
Le contrôle de ce système est à faire effectuer
par le réseau PEUGEOT ou par un atelier
qualifié.
7
Informations pratiques

196

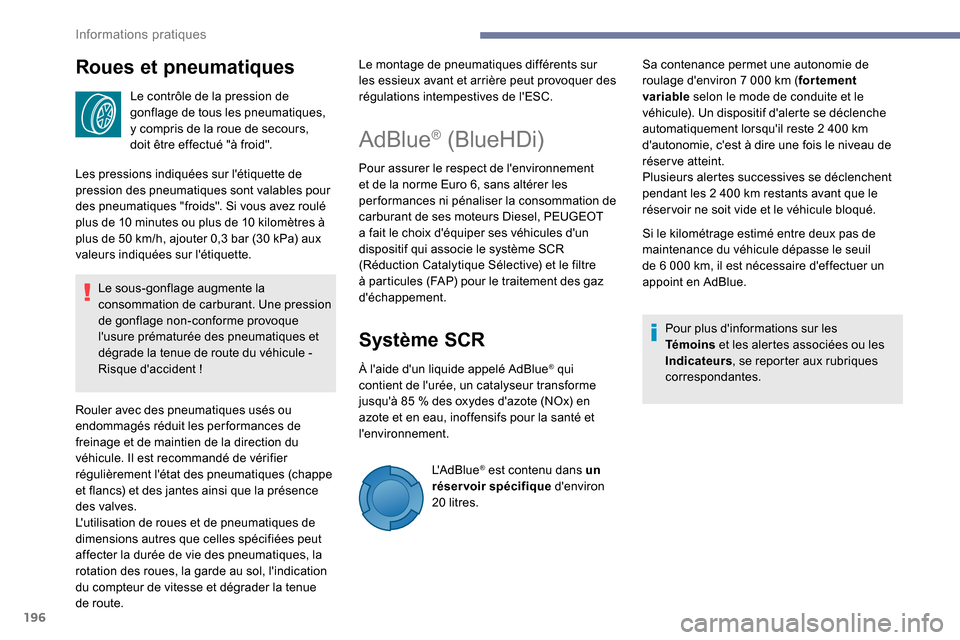

Roues et pneumatiques
Le contrôle de la pression de
gonflage de tous les pneumatiques,
y compris de la roue de secours,
doit être effectué "à froid".
Les pressions indiquées sur l'étiquette de
pression des pneumatiques sont valables pour
des pneumatiques "froids". Si vous avez roulé
plus de 10
minutes ou plus de 10 kilomètres à
plus de 50
km/h, ajouter 0,3 bar (30 kPa) aux
valeurs indiquées sur l'étiquette.
Le sous-gonflage augmente la
consommation de carburant. Une pression
de gonflage non-conforme provoque
l'usure prématurée des pneumatiques et
dégrade la tenue de route du véhicule -
Risque d'accident
!
Rouler avec des pneumatiques usés ou
endommagés réduit les performances de
freinage et de maintien de la direction du
véhicule. Il est recommandé de vérifier
régulièrement l'état des pneumatiques (chappe
et flancs) et des jantes ainsi que la présence
des valves.
L'utilisation de roues et de pneumatiques de
dimensions autres que celles spécifiées peut
affecter la durée de vie des pneumatiques, la
rotation des roues, la garde au sol, l'indication
du compteur de vitesse et dégrader la tenue
de route.
AdBlue® (BlueHDi)
Pour assurer le respect de l'environnement
et de la norme Euro 6, sans altérer les
per formances ni pénaliser la consommation de
carburant de ses moteurs Diesel, PEUGEOT
a fait le choix d'équiper ses véhicules d'un
dispositif qui associe le système SCR
(Réduction Catalytique Sélective) et le filtre
à particules (FAP) pour le traitement des gaz
d'échappement.
Système SCR
À l'aide d'un liquide appelé AdBlue® qui
contient de l'urée, un catalyseur transforme
jusqu'à 85

% des oxydes d'azote (NOx) en
azote et en eau, inoffensifs pour la santé et
l'environnement.
L'AdBlue
® est contenu dans un
réservoir spécifique d'environ
20


litres. Sa contenance permet une autonomie de
roulage d'environ 7
000 km (
fortement
variable selon le mode de conduite et le
véhicule). Un dispositif d'alerte se déclenche
automatiquement lorsqu'il reste 2 400 km
d'autonomie, c'est à dire une fois le niveau de
réserve atteint.
Plusieurs alertes successives se déclenchent
pendant les 2 400 km restants avant que le
réservoir ne soit vide et le véhicule bloqué.
Si le kilométrage estimé entre deux pas de
maintenance du véhicule dépasse le seuil
de 6 000 km, il est nécessaire d'effectuer un
appoint en AdBlue.
Pour plus d'informations sur les
Témoins et les alertes associées ou les
Indicateurs , se reporter aux rubriques
correspondantes.
Le montage de pneumatiques différents sur
les essieux avant et arrière peut provoquer des
régulations intempestives de l'ESC.
Informations pratiques

197
Lorsque le réser voir d'AdBlue® est vide,
un dispositif réglementaire empêche le
redémarrage du moteur.
Lorsque le système SCR est défaillant, le
niveau d'émissions du véhicule n'est plus
conforme à la réglementation Euro
6 : le
véhicule devient polluant.
Dans le cas d'un dysfonctionnement
confirmé du système SCR, il est impératif
de se rendre dès que possible dans le
réseau PEUGEOT ou dans un atelier
qualifié

: après 1

100

km parcourus, un
dispositif s'activera automatiquement pour
empêcher le démarrage du moteur.
Dans les deux cas, un indicateur
d'autonomie permet de connaître la
distance pouvant être parcourue avant
l'immobilisation du véhicule.
Gel de l'AdBlue
®
L'AdBlue® gèle à des températures
inférieures à -11°C environ.
Le système SCR comporte un dispositif
de réchauffage du réser voir d'AdBlue
®
qui vous permet de rouler en conditions
climatiques très froides.
Approvisionnement en
AdBlue®
Il est recommandé de procéder à un appoint en
AdBlue® dès la première alerte signalant que le
niveau de réserve est atteint.
Afin de permettre le bon fonctionnement
du système SCR
:
-
U

tiliser uniquement du liquide AdBlue
®
conforme à la norme ISO 22241.
-
N

e jamais transvaser l'AdBlue
® dans
un autre récipient

: il perdrait de ses
qualités de pureté.
-

N

e jamais diluer l'AdBlue
® avec de
l'eau.
Il est possible de se procurer de l'AdBlue
®
dans le réseau PEUGEOT ou dans un atelier
qualifié.
Il est également possible de se rendre
dans une station-ser vice équipée de
pompes à AdBlue
® spécialement conçues
pour les véhicules particuliers.
Ne jamais faire d'appoint depuis un
distributeur d'AdBlue
® réser vé à l'usage
des poids lourds.
Recommandations de
stockage
L'AdBlue® gèle en-deçà de -11 °C environ et se
d
égrade à partir de +25 °C. Il est recommandé
de stocker les bidons dans un endroit frais et
à l'abri de l'exposition directe au rayonnement
solaire.
Dans ces conditions, le liquide peut être
conser vé au moins un an.
Si le liquide a gelé, celui-ci pourra être utilisé
une fois complètement dégelé à l'air ambiant.
Ne pas stocker les bidons d'AdBlue
® dans
le véhicule.
Précautions d'utilisation
L'AdBlue® est une solution à base d'urée. Ce
liquide est ininflammable, incolore et inodore
(conser vé dans un endroit frais).
En cas de contact avec la peau, laver la zone
touchée à l'eau courante et au savon. En cas
de contact avec les yeux, rincer immédiatement
et abondamment à l'eau courante ou avec une
solution de lavage oculaire pendant au moins
15

minutes. En cas de sensation de brûlure ou
d'irritation persistante, consulter un médecin.
En cas d'ingestion, rincer immédiatement la
bouche avec de l'eau claire et boire ensuite
beaucoup d'eau.
7
Informations pratiques

198
Conserver l'AdBlue® hors de portée des
enfants, dans son bidon d'origine.
Procédure
Avant de procéder à l'appoint, s'assurer que le
véhicule est stationné sur une sur face plane et
horizontale.
Par temps hivernal, vérifier que la température
du véhicule est supérieure à -11
°C. Dans le
cas contraire, en gelant, l'AdBlue
® ne peut
pas être déversé dans le réser voir. Garer le
véhicule dans un local plus tempéré pendant
quelques heures pour permettre l'appoint.
Ne jamais verser l'AdBlue
® dans le
réservoir de gazole.
En cas de projections d'AdBlue
® ou de
coulures sur le côté de caisse, rincer
immédiatement à l'eau froide ou essuyer à
l'aide d'un chiffon humide.
Si le liquide s'est cristallisé, l'éliminer à
l'aide d'une éponge et de l'eau chaude. F

C
ouper le contact et retirer la clé du
contacteur pour éteindre le moteur.
ou
F
A
vec l'Accès et Démarrage Mains Libres,
appuyer sur le bouton " START/STOP" pour
éteindre le moteur.
Accès au réservoir d'AdBlue®
F Par le bas, tirer le cache noir.
Dans certaines conditions (par forte
température, par exemple), on ne peut exclure
des risques de dégagement d'ammoniac

: ne
pas inhaler le liquide. Les vapeurs d'ammoniac
ont une action irritante sur les muqueuses
(yeux, nez et gorge).
F

T

ourner le bouchon bleu d'un 6
ème de tour
dans le sens inverse des aiguilles d'une
montre.
F

D

égager le bouchon vers le haut.
F

S

e munir d'un bidon d'AdBlue
®. Après
avoir vérifié la date de péremption, lire
attentivement les consignes d'utilisation
figurant sur l'étiquette avant de procéder au
déversement du contenu du bidon dans le
réservoir d'AdBlue du véhicule.
Ou F

I
ntroduire le pistolet de la pompe d'AdBlue
®
et remplir le réser voir jusqu'à l'arrêt
automatique du pistolet.
F

A

près le remplissage, effectuer les mêmes
opérations en sens inverse.
F

R

eplacer le cache noir en
commençant par le haut.
F

P

our accéder au réser voir d'AdBlue
®, ouvrir
la porte avant gauche. Afin de ne pas faire déborder le réser voir
d'AdBlue
® :
•
F
aire un appoint compris entre 10
et 13

litres en utilisant des bidons
d'AdBlue
®.
Ou
•

N

e pas insister après le premier arrêt
automatique du pistolet dans le cas
d'un approvisionnement dans une
station-service.
Informations pratiques
