2019 Peugeot 508 Инструкция по эксплуатации (in Russian)

223
После замены колеса
При использовании малоразмерного
запасного колеса («докатки»)
Движение с использованием нескольких
малоразмерных запасных колес запрещено.При первой же возможности обратитесь
в сервисную сеть PEUGEOT или в
специализированный техцентр для проверки
затяжки винтов и давления запасного колеса.
Проверьте поврежденную шину. Выполнив
необходимые проверки, механик посоветует
Вам отремонтировать или заменить шину.
Замена лампы
Рассеиватели фар изготовлены из
поликарбоната и имеют защитное покрытие:
F
з

апрещается очищать их от грязи сухой
или абразивной тканью, а так же с
использованием моющих средств или
растворителей,
F
п

ользуйтесь смоченной в мыльной воде
мягкой г убкой или моющим составом с
нейтральной кислотностью pH,
F
п

ри использовании мойки высокого
давления не направляйте моечный
пистолет на фонари и края их
рассеивателей, чтобы не повредить их
защитное покрытие и уплотнительные
прок ладки. Лампу следует заменять по истечении
продолжительного времени при выключенном
зажигании и после вык лючения фары (во
избежание серьезного ожога)!
F
Н

е касайтесь лампы пальцами, пользуйтесь
лоскутом неворсистой ткани.
Крайне важно использовать лампы с защитой
от ультрафиолетового излучения (УФ), чтобы не
повредить фару.
При замене сгоревшей лампы новой
соблюдайте ее номиналы и технические
характеристики.
В определенных погодно-климатических
условиях (например, при низкой температуре,
высокой влажности и т.
д.) на вну тренней
поверхности стекол фар и задних фонарей на
короткое время может оседать конденсат
–
это обычное явление; он исчезает в течение
нескольких мину т после вк лючения фар.
Светоизлучающие диоды (LED).
Для правильной установки ламп данного типа
необходимо обратиться в сервисную сеть
PEUGEOT или в специализированный техцентр.
F
З

атяните остальные болты баллонным к лючом 5
.
F
Н

аденьте на болты колпачки (при наличии в
комплектации).
F
У

берите инструменты.
Рекомендуется следующее:
-

о

тк лючите некоторые функции помощи при
вож дении (Active Safety Brake, А даптивный
круиз-контроль и т.

п.), как показано на
этикетке на колесе,
-

н

е превышайте указанную скорость
движения 80

км/ч.
8
В случае неисправности

224

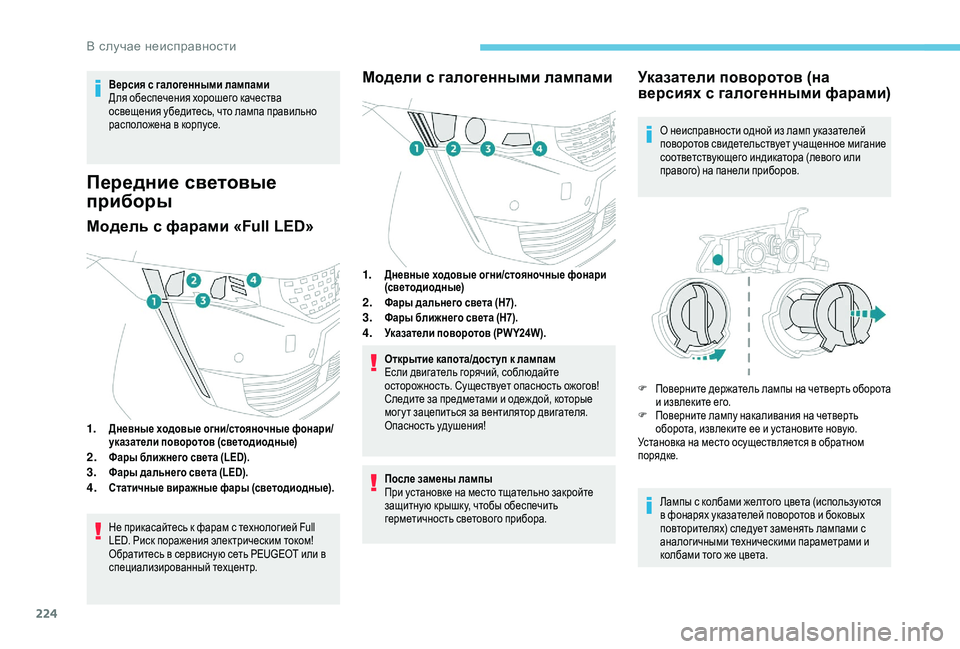

Версия с галогенными лампами
Для обеспечения хорошего качества
освещения убедитесь, что лампа правильно
расположена в корпусе.
Передние световые
приборы
Модель с фарами «Full LED»
1.Дневные ходовые огни/стояночные фонари/
указатели поворотов (светодиодные)
2.Фары ближнего света (LED).3.Фары дальнего света (LED).4.Статичные виражные фары (светодиодные).
Не прикасайтесь к фарам с технологией Full
LED. Риск поражения электрическим током!
Обратитесь в сервисную сеть PEUGEOT или в
специализированный техцентр.
Модели с галогенными лампами
1.Дневные ходовые огни/стояночные фонари
(светодиодные)
2.Фары дальнего света (H7).3.Фары ближнего света (H7).4.Указатели поворотов (PWY24W).
Открытие капота/дост уп к лампам
Если двигатель горячий, соблюдайте
осторожность. Существует опасность ожогов!
Следите за предметами и одеж дой, которые
могут зацепиться за вентилятор двигателя.
Опасность удушения!
После замены лампы
При установке на место тщательно закройте
защитную крышку, чтобы обеспечить
герметичность светового прибора.
Указатели поворотов (на
версиях с галогенными фарами)
О неисправности одной из ламп указателей
поворотов свидетельствует учащенное мигание
соответствующего индикатора (левого или
правого) на панели приборов.
F
П

оверните держатель лампы на четверть оборота
и извлеките его.
F
П

оверните лампу накаливания на четверть
оборота, извлеките ее и установите новую.
Установка на место осуществляется в обратном
порядке.
Лампы с колбами желтого цвета (используются
в фонарях указателей поворотов и боковых
повторителях) следует заменять лампами с
аналогичными техническими параметрами и
колбами того же цвета.
В случае неисправности

225

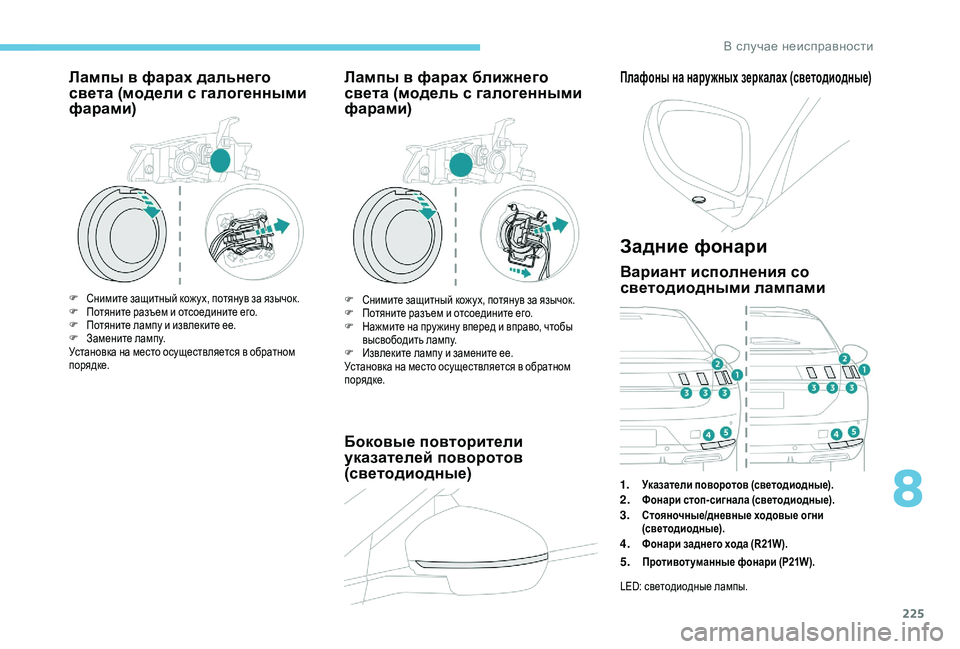

Лампы в фарах дальнего
света (модели с галогенными
фарами)
F Снимите защитный кожух, потянув за язычок.
F Потяните разъем и отсоедините его.
F
П

отяните лампу и извлеките ее.
F
З

амените лампу.
Установка на место осуществляется в обратном
порядке.
Лампы в фарах ближнего
света (модель с галогенными
фарами)
F Снимите защитный кожух, потянув за язычок.
F П отяните разъем и отсоедините его.
F
Н

ажмите на пру жину вперед и вправо, чтобы
высвободить лампу.
F
И

звлеките лампу и замените ее.
Установка на место осуществляется в обратном
порядке.
Боковые повторители
указателей поворотов
(светодиодные)
Плафоны на наружных зеркалах (светодиодные)
Задние фонари
Вариант исполнения со
светодиодными лампами
1.Указатели поворотов (светодиодные).2.Фонари стоп- сигнала (светодиодные).3.Стояночные/дневные ходовые огни
(светодиодные).
4.Фонари заднего хода (R21W).
5.Противот уманные фонари (P21W).
LED: светодиодные лампы.
8
В случае неисправности

226

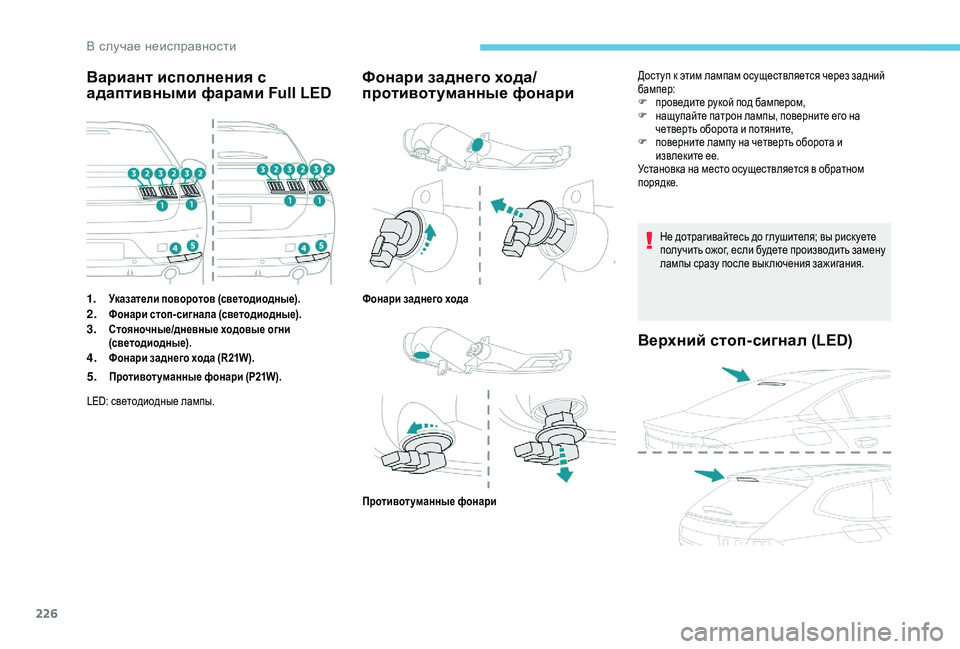

Вариант исполнения с
адаптивными фарами Full LED
1.Указатели поворотов (светодиодные).2.Фонари стоп- сигнала (светодиодные).3.Стояночные/дневные ходовые огни
(светодиодные).
4.Фонари заднего хода (R21W).
Фонари заднего хода/
противотуманные фонари
5.Противот уманные фонари (P21W).
LED: светодиодные лампы. Доступ к этим лампам осуществляется через задний
бампер:
F
п

роведите рукой под бампером,
F
н
ащупайте патрон лампы, поверните его на
четверть оборота и потяните,
F
п
оверните лампу на четверть оборота и
извлеките ее.
Установка на место осуществляется в обратном
порядке.
Не дотрагивайтесь до глушителя; вы риск уете
получить ожог, если будете производить замену
лампы сразу после вык лючения зажигания.
Фонари заднего хода
Противотуманные фонари
Верхний стоп- сигнал (LED)
В случае неисправности

227
Фонари подсветки номерного
знака (светодиодные)
Замена предохранителя
Доступ к инструментам
Пинцет для предохранителей находится на крышке
блока с обратной стороны.
Замена предохранителя
Перед заменой сгоревшего предохранителя
необходимо:
F
вы
яснить и устранить причину неисправности,
F
вы

ключить все потребители электрической
энергии,
F
об

еспечить неподвижность автомобиля и
выключите зажигание,
F
о

пределить сгоревший предохранитель по
применимым таблицам соответствия и схемам
электрических соединений. При работе с предохранителями необходимо:
F
и

звлечь его специальным пинцетом и проверить
на нем состояние плавкого элемента,
F
вс
егда заменять перегоревший предохранитель
новым с такими же характеристиками (такого
же цвета); использование предохранителей с
другими характеристиками может повлечь сбои в
работе (и риск возгорания).
Если новый предохранитель перегорит вскоре
после замены, проверьте исправность бортового
электрооборудования в сервисной сети PEUGEOT
или в специализированный техцентр.
F
С
нимите крышк у поверните ее кверху.
F
Д
останьте пинцет из держателя.
F
С

нимите крышк у с фиксаторов, потянув ее за
верхнюю часть слева, затем справа. F
О

ткройте перчаточный ящик.
F
Н
ажмите на ручк у крышки блока
предохранителей.
F
П
олностью опустите крышк у.
F
Д
останьте пинцет из держателя.
Таблицы соответствия и соответствующие
схемы электрических соединений
доступны в сервисной сети PEUGEOT или в
специализированный техцентр.
Замена предохранителя, не указанного в
приведенных ниже таблицах, может привести
к серьезной неисправности автомобиля.
Обратитесь в сервисную сеть PEUGEOT или в
специализированный техцентр.
8
В случае неисправности

228
Монтаж дополнительного электрооборудования
Система электрооборудования автомобиля
рассчитана на работу как со стандартным
электрооборудованием, так и с дополнительными
устройствами.
Преж де чем установить на автомобиль
дополнительное электрооборудование, обратитесь
за консультацией в сервисную сеть PEUGEOT или в
специализированный техцентр.
PEUGEOT не несет ответственности за
расходы, понесенные при ремонте автомобиля
или при устранении неисправностей,
возникающих при установке дополнительного
оборудования, не поставляемого и не
рекомендованного компанией PEUGEOT,
установленного с нарушением инструкций,
в частности, когда суммарное потребление
дополнительного оборудования,
подк люченного к бортовой электросети,
превышает 10 миллиампер.
Предохранители в
приборной панели
Блок предохранителей расположен под панелью
приборов (с левой стороны).
Для получения доступа к предохранителям следуйте
той же инструкции, которая приведена для получения
доступа к набору инструментов для замены
предохранителей.
Дополнительную информацию о доступе к набору
инструментов см. в соответствующем разделе.
Исправный
Неисправный
Пинцет
В случае неисправности

229
Перечень предохранителей
Перчаточный ящик 1
Предохранитель №Номинал (A) Защищаемая цепь
F1 10 A«Антибликовые» зеркала.
F3 5 AЗадние трехмерные адаптивные фонари
F4 15 AЗвуковой сигнал.
F5 20 AНасос омывателя заднего стек ла (SW).
F6 20 AНасос омывателя ветрового стек ла.
F7 10 AЗадние USB-разъемы.
F8 20 AЗадний стеклоочиститель (SW).
F10 30 АЦентральный замок
F11 30 AЗапирание / Отпирание багажника
F14 5 AМодуль охранной сигнализации, вызовы срочной и технической помощи.
F24 5 AУсилитель Hi-Fi.
F27 5 AОхранная сигнализация.
F29 20 AАудиосистема сенсорного экрана.
F31 15 AЗадний разъем 12 В.
F32 15 AПрик уриватель / Передняя розетка 12 В.
8
В случае неисправности

230
Перчаточный ящик 2
Предохранитель №Номинал (A) Защищаемая цепь
F2 10 AНару жные зеркала с подогревом.
F3 40 AПередние импульсные стеклоподъемники.
F4 15 AПанель управления на водительской двери, запоминание положения сидений с электрическими рег улировками.
F5 40 AЗадние импульсные стеклоподъемники.
F6 15 AРозетка в багажном отделении 12 В.
F7 30 AСиденья с подогревом.
F10 20 AКомму тационный блок прицепа.
F12 25 AУсилитель Hi-Fi.
В случае неисправности
