2019 Peugeot 508 Инструкция по эксплуатации (in Russian)

183
Зуммированный вид
При этом препятствия мог у т показаться более
отдаленными, чем они есть на самом деле.
При маневрировании необходимо отслеживать
обстановк у с обеих сторон по зеркалам.
Система помощи при парковке передним/
задним ходом дополняет информацию об
обстановке вокруг автомобиля.
Режим AUTO
Красной линией 2 обозначено расстояние в 30 см от
переднего бампера до препятствия, а двумя синими 3
и 4 , соответственно, 1
м и 2 м.
Это изображение передается в режиме AUTO или
выбирается в меню смены изображений.
Во время маневрирования камера фиксирует
окружающую обстановку, чтобы воспроизвести
вид сверху перед автомобилем в его ближайшем
окружении, позволяя водителю объезжать
препятствия.
Это изображение передается в режиме AUTO или
выбирается в меню смены изображений. Режим активирован по умолчанию.
При помощи датчиков на переднем бампере
передний обзор (стандартный) автоматически
сменяется обзором сверху (увеличение) по
мере приближения к препятствию во время
маневрирования.Вид с углом обзора 180°
Обзор на 180° позволяет выехать передним
ходом со стоянки, вовремя реагируя на появление
автомобилей, пешеходов или велосипедистов.
Это изображение не рекомендуется для выполнения
всего маневра.
Оно разделяется на 3
зоны: левую A, центральную B
и правую C .
Этим видом можно пользоваться, только выбрав его
в меню смены изображений.
6
Вождение автомобиля

184
Система Park Assist
Данная система обеспечивает активную помощь
при парковке: она определяет парковочное место,
а затем обеспечивает движение в направлении
данного места, в то время как водитель контролирует
направление движения, переключение передач,
ускорение и торможение.
Чтобы водитель мог проконтролировать надлежащее
выполнение маневров, система автоматически
активирует дисплей Visiopark 1 или экран Visiopark 2 и
вк лючает помощь при парковке.Это вспомогательная система для
маневрирования, которая ни в коей мере
не освобож дает водителя от обязанности
сохранять бдительность.
Водитель обязан сохранять контроль над
автомобилем. Он всегда обязан учитывать
обстановк у вокруг автомобиля перед
выполнением любого маневра, а так же
следить, чтобы его маневрам при заезде на
стоянк у ничто не мешало.
Система осуществляет измерение доступных
стояночных мест и вычисление расстояния до
препятствий, используя ультразвуковые датчики,
встроенные в передний и задний бамперы
автомобиля. Система помогает в осуществлении следующих
маневров:

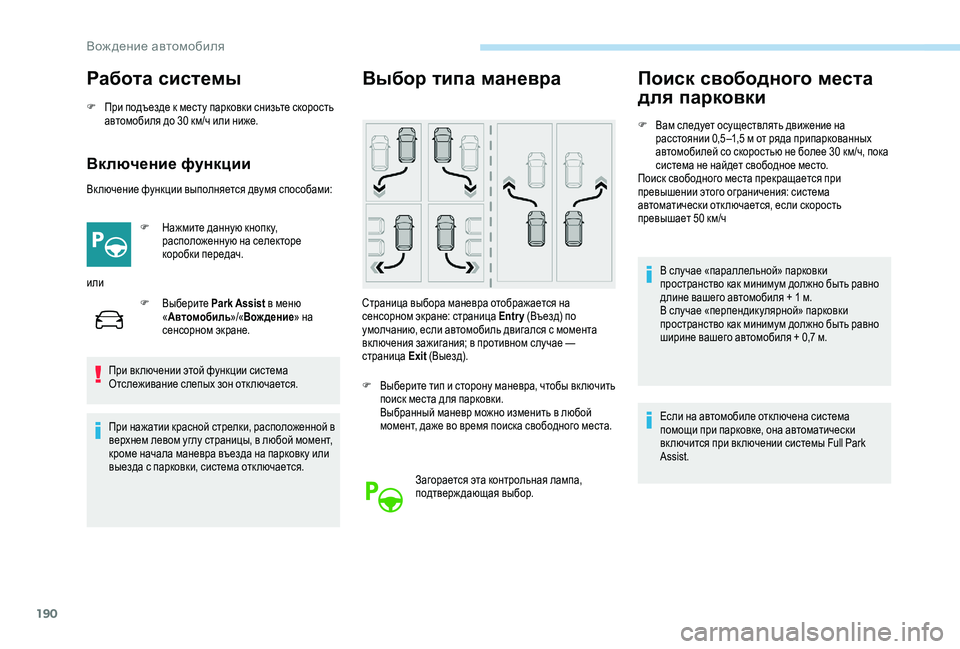

Работа системы
A.Парковка при заезде на «параллельную»
стоянку.
B.Выезд с места на «параллельной» стоянке.C.Парковка при въезде на «перпендик улярную»
стоянку.
F
П

ри подъезде к месту парковки притормозите
автомобиль до скорости менее 30
км/ч.
Включение системы
Вк лючение системы осуществляется
в меню Вождение/Автомобиль на
сенсорном экране.
Выберите « Park Assist». При вк лючении этой функции система
Отслеживание слепых зон отк лючается.
При нажатии стрелки, расположенной в
верхнем левом углу страницы, в любой момент,
кроме начала маневра въезда на парковк у или
выезда с парковки, система отк лючается.
Выбор типа маневра
Страница выбора маневра отображается на
сенсорном экране: страница Entry (Въезд) по
умолчанию, если автомобиль двигался с момента
вк лючения зажигания; в противном случае —
страница Exit (Выезд).
F
В

ыберите тип и сторону маневра, чтобы вк лючить
поиск места для парковки.
Выбранный маневр можно изменить в любой
момент, даже во время поиска свободного места.
Вождение автомобиля

185
При выборе маневра зажигается
контрольная лампа.
Поиск свободного места
для парковки
F Вам следует осуществлять движение на расстоянии 0,5 –1,5 м от ряда припаркованных
автомобилей со скоростью не более 30
км/ч, пока
система не найдет свободное место.
Работа функции поиска свободного места
прекращается при превышении этого ограничения:
функция автоматически отк лючается, если скорость
превышает 50
км/ч.
В случае «параллельной» парковки
пространство как минимум должно быть равно
длине вашего автомобиля + 0,6
м.
В случае «перпендик улярной» парковки
пространство как минимум должно быть равно
ширине вашего автомобиля + 0,7
м.
Если помощь при парковке была отк лючена в
меню Автомобиль /Вождение на сенсорном
экране, она автоматически вновь станет
активной при вк лючении системы. Когда система находит свободное место, на экране
парковки появляется надпись OK
в сопровож дении
звукового сигнала.
Подготовка к маневру
F Двигайтесь очень медленно, пока не появится запрос на остановк у автомобиля « Stop the
vehicle » (Остановите автомобиль) и знак STOP
в
сопровож дении звукового сигнала. После остановки автомобиля на дисплее появится
страница с инструкциями.
F
Ч

тобы подготовиться к маневру, выполните
инструкции.
На дисплее появится этот символ для
подтверждения выполнения инструкций.
При начале маневра выводится эта страница с
сообщением « Manoeuvre under way » (Маневр
выполняется) в сопровож дении звукового сигнала.
При движении задним ходом отображается
следующее сообщение: « Release the steering wheel,
reverse » (Отпустите рулевое колесо, движение
задним ходом).
6
Вождение автомобиля

186
7
5
Функция Visiopark 1 или Visiopark 2 и система Park
Assist вк лючаются автоматически, чтобы помочь вам
наблюдать за ситуацией во время маневра.
Маневрирование
Система принимает управление автомобилем на
себя. Она дает инструкции о направлении маневра
при начале и окончании параллельной парковки, а
так же всегда при перпендик улярной парковке.
Эти инструкции отображаются в виде символа и
соответствующего сообщения.
О ходе маневра свидетельствуют следующие
символы:Индикация предельной скорости маневрирования
во время исполнения маневра представлена
следующими символами:
Задний ход
Движение вперед
Маневр выполняется (зеленый).
Маневр прерван или закончен (красный)
(стрелки указывают, что водитель
должен снова принять на себя контроль
над автомобилем). 7
км/ч, при въезде в место парковки.
5 км/ч, при выезде из места парковки.
Во время выполнения маневров рулевое колесо
быстро вращается: не держите рулевое колесо,
не просовывайте руки меж ду спицами рулевого
колеса. Следите за тем, чтобы какой-либо
предмет не помешал выполнению маневра
(свободная или объемная одеж да, шарф,
галстук и т.
д.). Существует риск получения
травм!
Водителю надлежит постоянно следить за
ситуацией на дороге и приближающимися
автомобилями, а так же соблюдать правила
дорожного движения.
Водитель должен убедиться в отсу тствии
людей и предметов, которые мог у т помешать
движению автомобиля.
Поступающие с камеры или с камер
изображения, выводимые на сенсорный экран,
мог у т искажаться рельефом.
В тени, при слабом солнечном свете или при
недостаточном освещении изображение может
оказаться темным и недостаточно контрастным. Маневр можно прервать в любой момент, это может
сделать либо сам водитель, либо система.
Водитель может прервать маневр следующими
действиями:
-

в
зять управление автомобилем на себя,
-
в
ключить указатель поворота, противоположного
направлению маневра,
-
о
тстегну ть ремень безопасности водителя,
- вы ключить зажигание.
Система прерывает маневр в следующих случаях:
-

п
ревышение предельной скорости: 7 км/ч при
заезде на парковочное место и 5 км/ч при выезде
с парковочного места,
-

в
к лючение системы помощи на скользкой дороге
при движении по скользкой дороге,
-

о
ткрытие двери или багажного отделения,
-
вы

ключение двигателя,
-
н

еисправность системы,
-

п
осле 10 маневров въезда и выезда с места
парковки при параллельной парковке и
7
маневров при перпендик улярной парковке.
Прерывание маневра автоматически вык лючает эту
функцию.
Вождение автомобиля

187
Символ маневрирования горит красным цветом, и на
сенсорном экране появляется сообщение «Маневр
отменен ».
При этом будет подано уведомляющее сообщение,
чтобы водитель взял на себя управление
автомобилем.
Несколько сек унд спустя система
вык лючится, контрольная лампа на
панели приборов погаснет, и система
вернется в исходное состояние.
Завершение маневра
въезда на парковку или
выезда с парковки
Автомобиль остановится, когда маневр будет
завершен.
Символ маневрирования горит красным цветом, и на
сенсорном экране появляется сообщение « Маневр
завершен ».
Отключение системы подтверждается
вык лючением этой контрольной лампы в
сопровождении звукового сигнала. После заезда на парковочное место водителю может
потребоваться завершить маневр.
Пределы возможностей
системы
- Система может предложить неподходящее место
для парковки (там, где стоянка запрещена, место
проведения дорожных работ с повреж денным
дорожным покрытием, место рядом с канавой и
т.
п.).
-

С
истема может сообщить, что место для парковки
найдено, но не проложить пу ть к нему из-за
неподвижного препятствия на противоположной
стороне траектории маневра, в связи с чем
автомобиль не сможет проехать по ней для
парковки.
-

С
истема не предназначена для выполнения
кру тых поворотов при парковке.
-

С
истема не обнару живает пространства,
которые намного больше сам автомобиль
или если они ограничены слишком низкими
(бордюры, неровности) или слишком тонкими
(деревья, столбы, проволочные заборы и т.
д.)
препятствиями.
-
Н

екоторые препятствия в «слепых зонах»
датчиков мог у т не быть обнару жены или покину т
пределы обнаружения во время маневра.
-

Н
екоторые материалы (ткань) поглощают
звуковые волны: пешеходы мог у т не быть
распознаны. -

У
дар по автомобилю спереди или сзади может
сбить настройки датчиков, что не всегда
определяется системой: измерения дистанции
мог у т быть неверными.
-
С
ильная загрузка багажника и последующее
изменения наклона автомобиля может внести
неточность в измерение расстояний.
Поступающие с камеры или с камер изображения
мог у т искажаться:
-

в р
езультате накопления снега или упавших
листьев на дороге,
-

в н
еблагоприятных погодных условиях (сильный
дож дь, г устой туман, снегопад),
-

в р
езультате шумового воздействия от шумных
транспортных средств и оборудования (грузовых
автомобилей, отбойных молотков и т.
п.).
Не используйте эту функцию в следующих
условиях:
-

В
ы находитесь рядом с грунтовой обочиной
(канавой и т.
п.), набережной или на краю
утеса.
-

П
оверхность дороги скользкая (гололед и
т.
п.).
Не используйте эту функцию при наличии даже
одной из следующих неисправностей:
-

Н
изкое давление в шинах.
-

О
дин из бамперов повреж ден.
-

О
дна из камер неисправна.
6
Вождение автомобиля

188
Не используйте эту функцию, если выполняется
хотя бы одно из следующих условий:
-
В
ы перевозите предмет, выступающий
за габариты автомобиля (стремянк у на
багажных дугах, велобагажник на крышке
багажного отделения и т.
п.).
-

Н
а автомобиле установлена
несертифицированная шаровая опора.
-

Н
а автомобиле установлены цепи
противоскольжения,
-

У
становлены колеса малого диаметра или
малоразмерное запасное колесо.
-

У
становленные колеса отличаются от
оригинальных.
-

В к
онструкцию одного или обоих бамперов
внесены изменения (дополнительная
защита и т.
п.).
-

Д
атчики были покрашены вне сервисной
сети PEUGEOT.
-

Д
атчики не сертифицированы для вашего
автомобиля.
Рекомендации по уходу Контроль исправности
Если система не вк лючается и
контрольная лампа мигает в течение
некоторого времени в сопровождении
звукового сигнала, значит система
неисправна.
Если неисправность возникает во время
использования системы, индикаторная лампа гаснет. Если неисправность датчиков парковки
возникает во время использования
(загорается эта контрольная лампа),
система отключается.
В случае сбоев проверьте систему в сервисной сети
PEUGEOT или в специализированном техцентре. В случае неисправности усилителя
рулевого управления на панели
приборов загорится эта контрольная
лампа и отобразится сообщение.
Немедленно остановите автомобиль, соблюдая
при этом правила и все необходимые меры
предосторожности на дороге. Обратитесь
в сервисную сеть PEUGEOT или в
специализированный техцентр.
-

Д

атчики и камеры следует рег улярно очищать.
При необходимости протирайте камеры мягкой
сухой тряпкой.
-

П

ри использовании высоконапорной мойки не
приближайте шланг к камерам и датчикам на
расстояние менее 30

см.
-

В п

асмурную погоду или в зимнее время следите
за тем, чтобы датчики и камеры не закрывались
слоем грязи, инеем или снегом.
Система Full Park Assist
Эта система оказывает активное содействие в
выборе места для парковки: она определяет его
величину и, взаимодействуя с системой управления,
парк ует на нем автомобиль без вмешательства
водителя.
На автомобилях с автоматической коробкой передач
EAT8 система управляет рулевым управлением,
направлением, ускорением и торможением.
Чтобы водитель мог проконтролировать надлежащее
выполнение маневров, система автоматически
активирует дисплей Visiopark 1 или экран Visiopark 2 и
вк лючает помощь при парковке.
Вождение автомобиля

189
Водитель должен находиться на месте до
окончания маневра с пристегну тым ремнем
безопасности.Full Park Assist — вспомогательная система
для маневрирования, которая ни в коей мере
не освобож дает водителя от необходимости
сохранять бдительность.
Водитель по-прежнему отвечает за
маневрирование и управление автомобилем.
В отдельных случаях при наличии препятствий
для работы датчиков система Full Park Assist
может не реагировать своевременно.
Водитель должен при необходимости
остановить автомобиль, чтобы проверить
безопасность окру жающей обстановки
(особенно при наличии пешеходов в
непосредственной близости от автомобиля).
Водитель должен самостоятельно
контролировать работу систем автомобиля.
Перед началом маневра необходимо всегда
проверять обстановку вокруг автомобиля.
На протяжении всего маневра водитель должен
постоянно следить за безопасностью заезда на
место парковки, а так же постоянно оставаться
на водительском сиденье и не пытаться
заблокировать кнопк у управления функцией.
Водитель может в любой момент прервать
маневр нажатием педали тормоза, вращением
рулевого колеса и отпусканием кнопки
управления функцией.
На протяжении всего автоматического маневра
водитель должен удерживать кнопк у управления
системой, расположенную на селекторе.
Система осуществляет измерение доступных
стояночных мест и вычисление расстояния
до препятствий, используя 12 ультразвуковых
датчиков, встроенных в передний и задний бамперы
автомобиля.
Система Full Park Assist обеспечивает помощь при
выполнении следующих маневров:
-

п
арковка при заезде или выезде с
«параллельной» стоянки.
-

п
арковка при въезде на «перпендик улярную»
стоянку.
6
Вождение автомобиля

190
Работа системы
F При подъезде к месту парковки снизьте скорость автомобиля до 30 км/ч или ниже.
Включение функции
Включение функции выполняется двумя способами:
F
Н
ажмите данную кнопк у,
расположенную на селекторе
коробки передач.
или F
В

ыберите Park Assist в меню
« Автомобиль »/«Вождение » на
сенсорном экране.
При вк лючении этой функции система
Отслеживание слепых зон отк лючается.
При нажатии красной стрелки, расположенной в
верхнем левом углу страницы, в любой момент,
кроме начала маневра въезда на парковк у или
выезда с парковки, система отк лючается.
Выбор типа маневра
Страница выбора маневра отображается на
сенсорном экране: страница Entry (Въезд) по
умолчанию, если автомобиль двигался с момента
вк лючения зажигания; в противном случае
—
страница Exit (Выезд).
F
В

ыберите тип и сторону маневра, чтобы вк лючить
поиск места для парковки.
Выбранный маневр можно изменить в любой
момент, даже во время поиска свободного места.
Загорается эта контрольная лампа,
подтверждающая выбор.
Поиск свободного места
для парковки
F Вам следует осуществлять движение на расстоянии 0,5 –1,5 м от ряда припаркованных
автомобилей со скоростью не более 30
км/ч, пока
система не найдет свободное место.
Поиск свободного места прекращается при
превышении этого ограничения: система
автоматически отк лючается, если скорость
превышает 50
км/ч
В случае «параллельной» парковки
пространство как минимум должно быть равно
длине вашего автомобиля + 1
м.
В случае «перпендик улярной» парковки
пространство как минимум должно быть равно
ширине вашего автомобиля + 0,7
м.
Если на автомобиле отк лючена система
помощи при парковке, она автоматически
вк лючится при вк лючении системы Full Park
Assist.
Вождение автомобиля
