Page 305 of 363

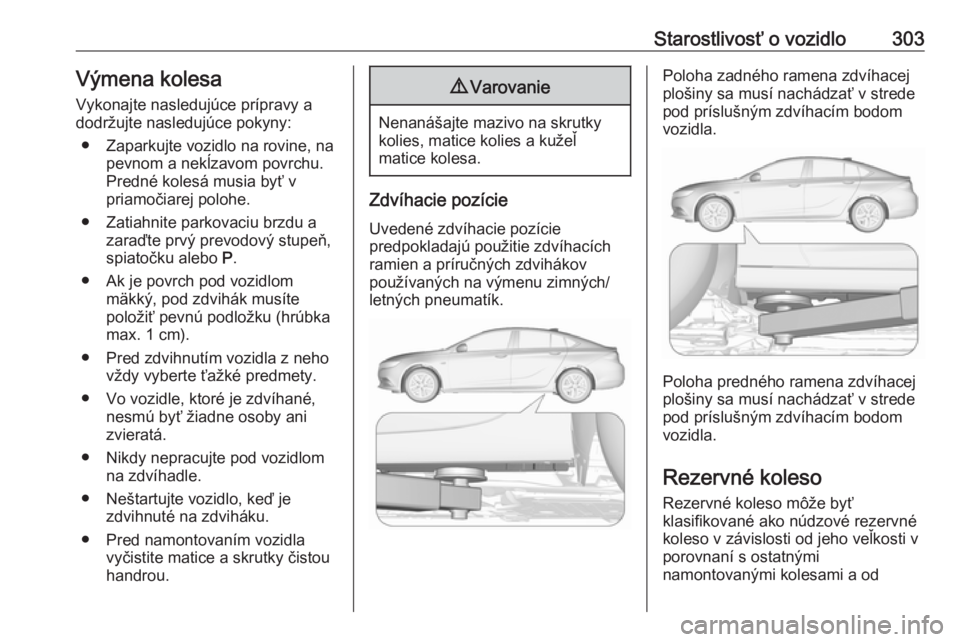

Starostlivosť o vozidlo303Výmena kolesa
Vykonajte nasledujúce prípravy a
dodržujte nasledujúce pokyny:
● Zaparkujte vozidlo na rovine, na pevnom a nekĺzavom povrchu.Predné kolesá musia byť v
priamočiarej polohe.
● Zatiahnite parkovaciu brzdu a zaraďte prvý prevodový stupeň,
spiatočku alebo P.
● Ak je povrch pod vozidlom mäkký, pod zdvihák musíte
položiť pevnú podložku (hrúbka
max. 1 cm).
● Pred zdvihnutím vozidla z neho vždy vyberte ťažké predmety.
● Vo vozidle, ktoré je zdvíhané, nesmú byť žiadne osoby ani
zvieratá.
● Nikdy nepracujte pod vozidlom na zdvíhadle.
● Neštartujte vozidlo, keď je zdvihnuté na zdviháku.
● Pred namontovaním vozidla vyčistite matice a skrutky čistou
handrou.9 Varovanie
Nenanášajte mazivo na skrutky
kolies, matice kolies a kužeľ
matice kolesa.
Zdvíhacie pozície
Uvedené zdvíhacie pozície
predpokladajú použitie zdvíhacích
ramien a príručných zdvihákov
používaných na výmenu zimných/
letných pneumatík.
Poloha zadného ramena zdvíhacej
plošiny sa musí nachádzať v strede
pod príslušným zdvíhacím bodom vozidla.
Poloha predného ramena zdvíhacej
plošiny sa musí nachádzať v strede pod príslušným zdvíhacím bodom
vozidla.
Rezervné koleso Rezervné koleso môže byť
klasifikované ako núdzové rezervné
koleso v závislosti od jeho veľkosti v
porovnaní s ostatnými
namontovanými kolesami a od
Page 306 of 363

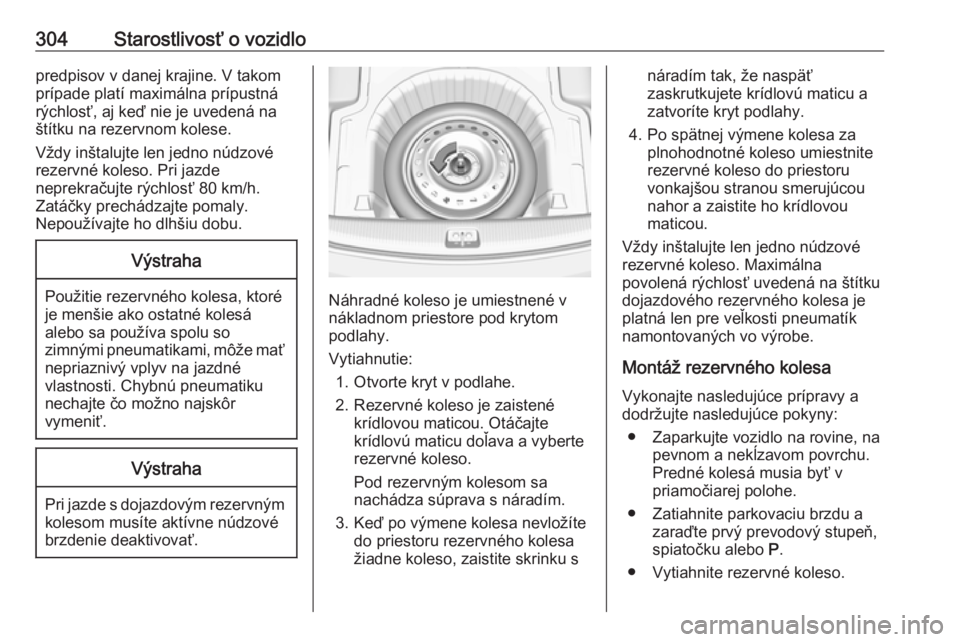

304Starostlivosť o vozidlopredpisov v danej krajine. V takom
prípade platí maximálna prípustná
rýchlosť, aj keď nie je uvedená na
štítku na rezervnom kolese.
Vždy inštalujte len jedno núdzové
rezervné koleso. Pri jazde
neprekračujte rýchlosť 80 km/h.
Zatáčky prechádzajte pomaly.
Nepoužívajte ho dlhšiu dobu.Výstraha
Použitie rezervného kolesa, ktoré
je menšie ako ostatné kolesá
alebo sa používa spolu so
zimnými pneumatikami, môže mať
nepriaznivý vplyv na jazdné
vlastnosti. Chybnú pneumatiku
nechajte čo možno najskôr
vymeniť.
Výstraha
Pri jazde s dojazdovým rezervným
kolesom musíte aktívne núdzové
brzdenie deaktivovať.
Náhradné koleso je umiestnené v
nákladnom priestore pod krytom
podlahy.
Vytiahnutie: 1. Otvorte kryt v podlahe.
2. Rezervné koleso je zaistené krídlovou maticou. Otáčajte
krídlovú maticu doľava a vyberte
rezervné koleso.
Pod rezervným kolesom sa
nachádza súprava s náradím.
3. Keď po výmene kolesa nevložíte do priestoru rezervného kolesa
žiadne koleso, zaistite skrinku s
náradím tak, že naspäť
zaskrutkujete krídlovú maticu a
zatvoríte kryt podlahy.
4. Po spätnej výmene kolesa za plnohodnotné koleso umiestnite
rezervné koleso do priestoru
vonkajšou stranou smerujúcou
nahor a zaistite ho krídlovou
maticou.
Vždy inštalujte len jedno núdzové
rezervné koleso. Maximálna
povolená rýchlosť uvedená na štítku
dojazdového rezervného kolesa je
platná len pre veľkosti pneumatík
namontovaných vo výrobe.
Montáž rezervného kolesa
Vykonajte nasledujúce prípravy a
dodržujte nasledujúce pokyny:
● Zaparkujte vozidlo na rovine, na pevnom a nekĺzavom povrchu.
Predné kolesá musia byť v
priamočiarej polohe.
● Zatiahnite parkovaciu brzdu a zaraďte prvý prevodový stupeň,
spiatočku alebo P.
● Vytiahnite rezervné koleso.
Page 307 of 363

Starostlivosť o vozidlo305● Nikdy nemeňte zároveň viac nežjedno koleso.
● Zdvihák používajte len a výmenu
kolies v prípade defektu, nie na
prezúvanie zimných alebo
letných pneumatík.
● Zdvihák je bezúdržbový.
● Ak je povrch pod vozidlom mäkký, pod zdvihák musíte
položiť pevnú podložku (hrúbka
max. 1 cm).
● Pred zdvihnutím vozidla z neho vždy vyberte ťažké predmety.
● Vo vozidle, ktoré je zdvíhané, nesmú byť žiadne osoby ani
zvieratá.
● Nikdy nepracujte pod vozidlom na zdvíhadle.
● Neštartujte vozidlo, keď je zdvihnuté na zdviháku.
● Pred namontovaním vozidla vyčistite matice a skrutky čistou
handrou.9 Varovanie
Nenanášajte mazivo na skrutky
kolies, matice kolies a kužeľ
matice kolesa.
1. Oceľové disky kolies s krytmi: Stiahnite ozdobný kryt kolesa.
Ráfiky z ľahkej zliatiny: Uvoľnite
kryty matíc kolies pomocou
štrbinového skrutkovača a
vyberte ich. Aby sa ochránil náter
kolesa a kryt, obaľte hrot
skrutkovača do handry.
2. Roztvorte kľúč na kolesá, pevne ho nasaďte na matice a každú
povoľte o polovicu otáčky.
Kolesá môžu byť chránené zaisťovacími maticami. Na
povolenie týchto špecifických
matíc najprv nasaďte adaptér
poistných matíc kolies na hlavu
matice a následne nasaďte kľúč
na kolesá. Adaptér sa nachádza v
príručnej odkladacej schránke.
3. Dbajte na to, aby bol zdvihák správne umiestnený pod bodom
pre zdvíhanie vozidla.
Page 308 of 363

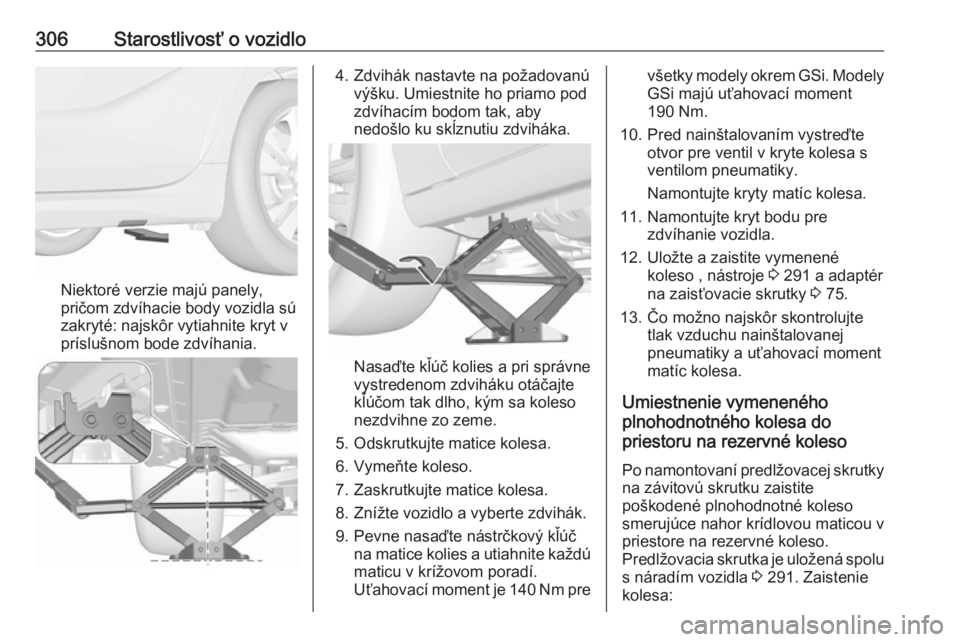

306Starostlivosť o vozidlo
Niektoré verzie majú panely,
pričom zdvíhacie body vozidla sú
zakryté: najskôr vytiahnite kryt v
príslušnom bode zdvíhania.
4. Zdvihák nastavte na požadovanú výšku. Umiestnite ho priamo pod
zdvíhacím bodom tak, aby
nedošlo ku skĺznutiu zdviháka.
Nasaďte kľúč kolies a pri správne
vystredenom zdviháku otáčajte
kľúčom tak dlho, kým sa koleso
nezdvihne zo zeme.
5. Odskrutkujte matice kolesa.
6. Vymeňte koleso.
7. Zaskrutkujte matice kolesa.
8. Znížte vozidlo a vyberte zdvihák.
9. Pevne nasaďte nástrčkový kľúč na matice kolies a utiahnite každú
maticu v krížovom poradí.
Uťahovací moment je 140 Nm pre
všetky modely okrem GSi. Modely GSi majú uťahovací moment
190 Nm.
10. Pred nainštalovaním vystreďte otvor pre ventil v kryte kolesa s
ventilom pneumatiky.
Namontujte kryty matíc kolesa.
11. Namontujte kryt bodu pre zdvíhanie vozidla.
12. Uložte a zaistite vymenené koleso , nástroje 3 291 a adaptér
na zaisťovacie skrutky 3 75.
13. Čo možno najskôr skontrolujte tlak vzduchu nainštalovanejpneumatiky a uťahovací moment
matíc kolesa.
Umiestnenie vymeneného
plnohodnotného kolesa do
priestoru na rezervné koleso
Po namontovaní predlžovacej skrutky na závitovú skrutku zaistite
poškodené plnohodnotné koleso
smerujúce nahor krídlovou maticou v
priestore na rezervné koleso.
Predlžovacia skrutka je uložená spolu
s náradím vozidla 3 291. Zaistenie
kolesa:
Page 309 of 363

Starostlivosť o vozidlo307
1. Zasuňte predlžovaciu skrutku nazávitovú skrutku.
2. Uložte poškodené koleso otočené
vonkajšou stranou nahor do
priestoru na rezervné koleso a
zaistite ho naskrutkovaním
krídlovej matice v smere
hodinových ručičiek na
predlžovaciu skrutku.
9 Varovanie
Zdvihák, koleso a iné
príslušenstvo môžu spôsobiť
zranenia, ak nie sú vhodne
upevnené. Počas prudkého
zastavenia alebo kolízie by mohlo voľné príslušenstvo udrieť
niekoho.
Koleso, zdvihák a náradie
uskladnite vždy na pôvodné
miesto a zaistite ich.
Rezervné koleso so smerovou
pneumatikou
Smerové pneumatiky musíte nasadiť
tak, aby sa otáčali v smere jazdy.
Smer otáčania je vyznačený
symbolom (napr. šípkou) na boku
pneumatiky.
Nasledujúce platí pre pneumatiky
inštalované proti smeru otáčania:
● Jazdné vlastnosti môžu byť nepriaznivo ovplyvnené.
Poškodenú pneumatiku nechajte
vymeniť alebo opraviť čo najskôr a namontujte ju namiesto
rezervného kolesa.
● Jazdite obzvlášť opatrne na vlhkej vozovke a vozovke
pokrytej snehom.
Štartovanie pomocou
štartovacích káblov
Neštartujte s rýchlonabíjačkou.
Vozidlo s vybitým akumulátorom môžete naštartovať pomocou
štartovacích káblov a akumulátora
iného vozidla.9 Varovanie
Pri štartovaní motora pomocou
štartovacích káblov buďte
extrémne opatrní. Akékoľvek
odchýlenie sa od nasledujúcich
pokynov môže viesť k zraneniam
alebo poškodeniu následkom
výbuchu akumulátora alebo k
poškozeniu elektrického systému
oboch vozidiel.
9 Varovanie
Zabráňte kontaktu akumulátora s
očami, pokožkou, textíliami a
natretými povrchmi. Kvapalina
obsahuje kyselinou sírovú, ktorá
Page 310 of 363

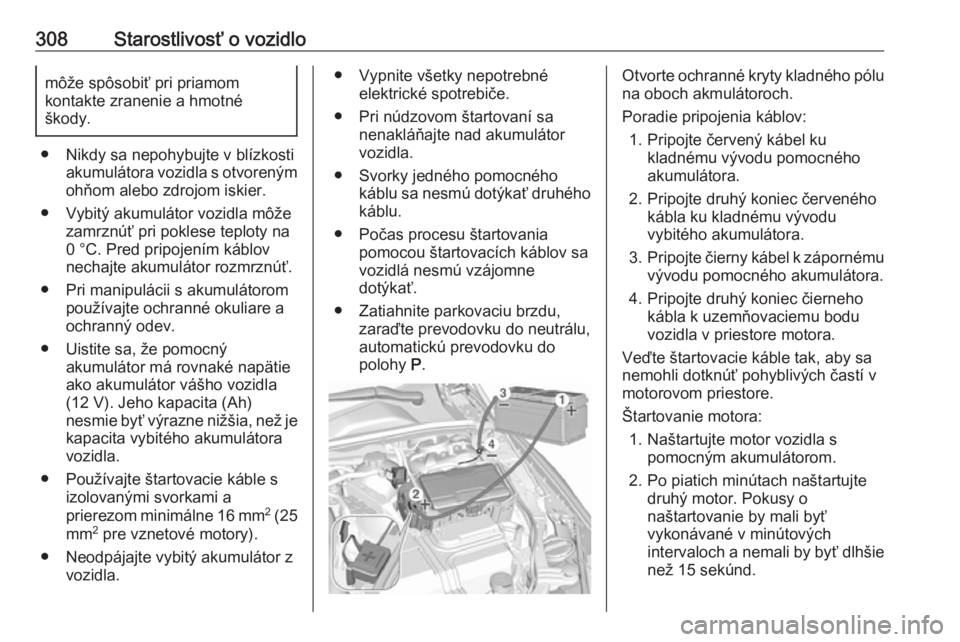

308Starostlivosť o vozidlomôže spôsobiť pri priamom
kontakte zranenie a hmotné
škody.
● Nikdy sa nepohybujte v blízkosti akumulátora vozidla s otvorenýmohňom alebo zdrojom iskier.
● Vybitý akumulátor vozidla môže zamrznúť pri poklese teploty na0 °C. Pred pripojením káblov
nechajte akumulátor rozmrznúť.
● Pri manipulácii s akumulátorom používajte ochranné okuliare a
ochranný odev.
● Uistite sa, že pomocný akumulátor má rovnaké napätie
ako akumulátor vášho vozidla
(12 V). Jeho kapacita (Ah)
nesmie byť výrazne nižšia, než je
kapacita vybitého akumulátora
vozidla.
● Používajte štartovacie káble s izolovanými svorkami a
prierezom minimálne 16 mm 2
(25
mm 2
pre vznetové motory).
● Neodpájajte vybitý akumulátor z vozidla.
● Vypnite všetky nepotrebnéelektrické spotrebiče.
● Pri núdzovom štartovaní sa nenakláňajte nad akumulátor
vozidla.
● Svorky jedného pomocného káblu sa nesmú dotýkať druhéhokáblu.
● Počas procesu štartovania pomocou štartovacích káblov sa
vozidlá nesmú vzájomne
dotýkať.
● Zatiahnite parkovaciu brzdu, zaraďte prevodovku do neutrálu,
automatickú prevodovku do
polohy P.Otvorte ochranné kryty kladného pólu
na oboch akmulátoroch.
Poradie pripojenia káblov: 1. Pripojte červený kábel ku kladnému vývodu pomocného
akumulátora.
2. Pripojte druhý koniec červeného kábla ku kladnému vývodu
vybitého akumulátora.
3. Pripojte čierny kábel k zápornému
vývodu pomocného akumulátora.
4. Pripojte druhý koniec čierneho kábla k uzemňovaciemu bodu
vozidla v priestore motora.
Veďte štartovacie káble tak, aby sa
nemohli dotknúť pohyblivých častí v
motorovom priestore.
Štartovanie motora: 1. Naštartujte motor vozidla s pomocným akumulátorom.
2. Po piatich minútach naštartujte druhý motor. Pokusy o
naštartovanie by mali byť
vykonávané v minútových
intervaloch a nemali by byť dlhšie než 15 sekúnd.
Page 311 of 363

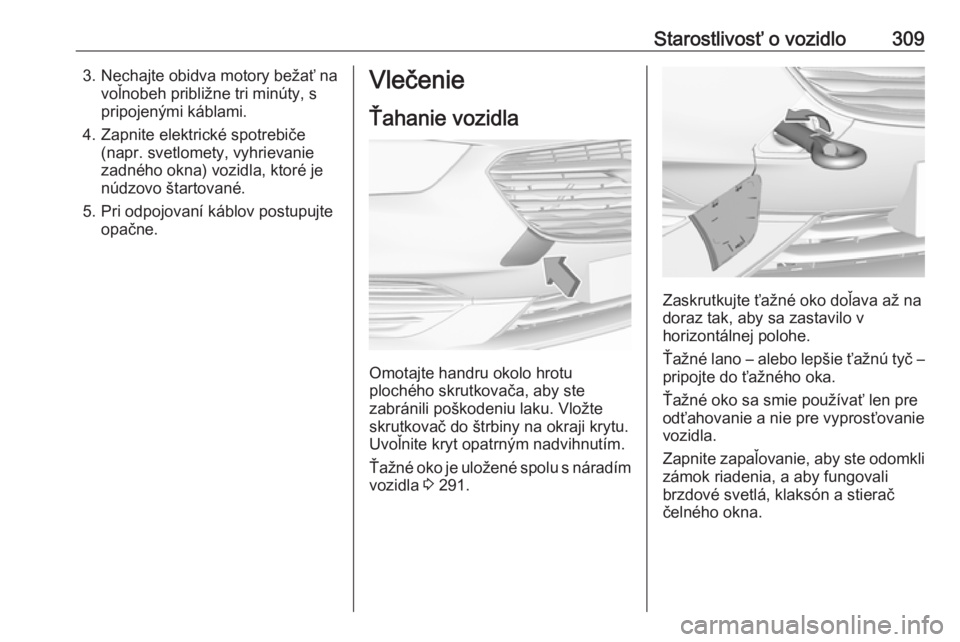

Starostlivosť o vozidlo3093. Nechajte obidva motory bežať navoľnobeh približne tri minúty, s
pripojenými káblami.
4. Zapnite elektrické spotrebiče (napr. svetlomety, vyhrievanie
zadného okna) vozidla, ktoré je
núdzovo štartované.
5. Pri odpojovaní káblov postupujte opačne.Vlečenie
Ťahanie vozidla
Omotajte handru okolo hrotu
plochého skrutkovača, aby ste
zabránili poškodeniu laku. Vložte
skrutkovač do štrbiny na okraji krytu.
Uvoľnite kryt opatrným nadvihnutím.
Ťažné oko je uložené spolu s náradím
vozidla 3 291.
Zaskrutkujte ťažné oko doľava až na
doraz tak, aby sa zastavilo v
horizontálnej polohe.
Ťažné lano – alebo lepšie ťažnú tyč –
pripojte do ťažného oka.
Ťažné oko sa smie používať len pre
odťahovanie a nie pre vyprosťovanie
vozidla.
Zapnite zapaľovanie, aby ste odomkli zámok riadenia, a aby fungovali
brzdové svetlá, klaksón a stierač
čelného okna.
Page 312 of 363

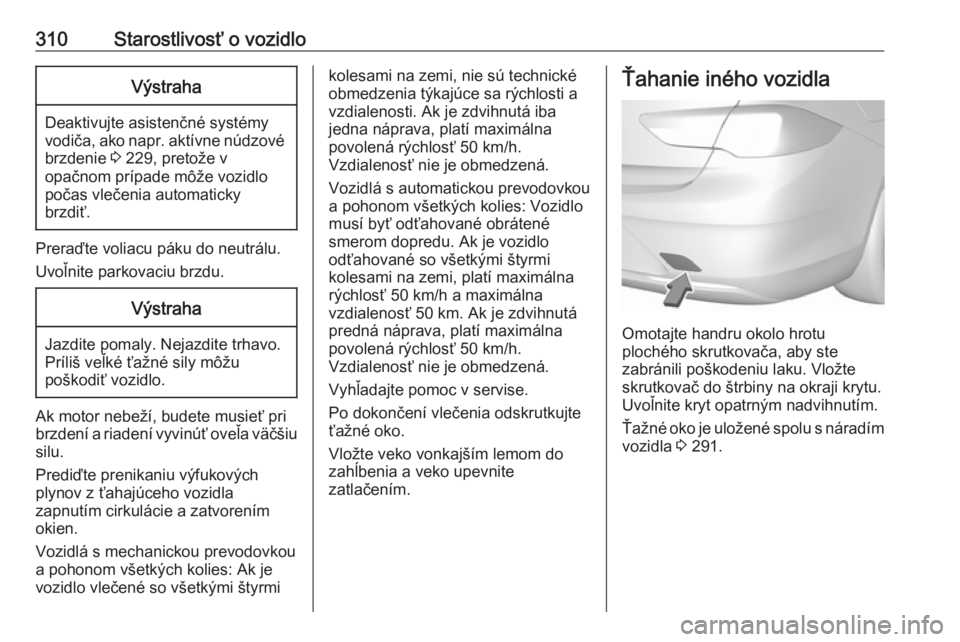

310Starostlivosť o vozidloVýstraha
Deaktivujte asistenčné systémy
vodiča, ako napr. aktívne núdzové brzdenie 3 229, pretože v
opačnom prípade môže vozidlo
počas vlečenia automaticky
brzdiť.
Preraďte voliacu páku do neutrálu.
Uvoľnite parkovaciu brzdu.
Výstraha
Jazdite pomaly. Nejazdite trhavo.
Príliš veľké ťažné sily môžu
poškodiť vozidlo.
Ak motor nebeží, budete musieť pri
brzdení a riadení vyvinúť oveľa väčšiu silu.
Prediďte prenikaniu výfukových
plynov z ťahajúceho vozidla
zapnutím cirkulácie a zatvorením
okien.
Vozidlá s mechanickou prevodovkou
a pohonom všetkých kolies: Ak je
vozidlo vlečené so všetkými štyrmi
kolesami na zemi, nie sú technické
obmedzenia týkajúce sa rýchlosti a
vzdialenosti. Ak je zdvihnutá iba
jedna náprava, platí maximálna
povolená rýchlosť 50 km/h.
Vzdialenosť nie je obmedzená.
Vozidlá s automatickou prevodovkou
a pohonom všetkých kolies: Vozidlo
musí byť odťahované obrátené
smerom dopredu. Ak je vozidlo
odťahované so všetkými štyrmi
kolesami na zemi, platí maximálna
rýchlosť 50 km/h a maximálna
vzdialenosť 50 km. Ak je zdvihnutá
predná náprava, platí maximálna
povolená rýchlosť 50 km/h.
Vzdialenosť nie je obmedzená.
Vyhľadajte pomoc v servise.
Po dokončení vlečenia odskrutkujte
ťažné oko.
Vložte veko vonkajším lemom do zahĺbenia a veko upevnite
zatlačením.Ťahanie iného vozidla
Omotajte handru okolo hrotu
plochého skrutkovača, aby ste
zabránili poškodeniu laku. Vložte
skrutkovač do štrbiny na okraji krytu.
Uvoľnite kryt opatrným nadvihnutím.
Ťažné oko je uložené spolu s náradím
vozidla 3 291.
