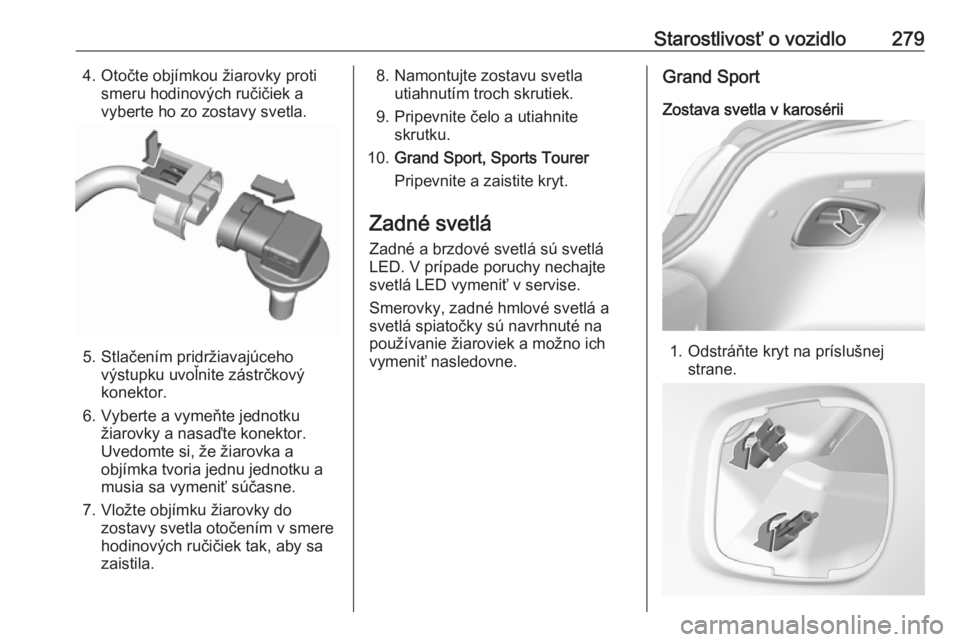

Starostlivosť o vozidlo2794. Otočte objímkou žiarovky protismeru hodinových ručičiek avyberte ho zo zostavy svetla.
5. Stlačením pridržiavajúceho výstupku uvoľnite zástrčkový
konektor.
6. Vyberte a vymeňte jednotku žiarovky a nasaďte konektor.
Uvedomte si, že žiarovka a
objímka tvoria jednu jednotku a
musia sa vymeniť súčasne.
7. Vložte objímku žiarovky do zostavy svetla otočením v smere
hodinových ručičiek tak, aby sa
zaistila.
8. Namontujte zostavu svetla utiahnutím troch skrutiek.
9. Pripevnite čelo a utiahnite skrutku.
10. Grand Sport, Sports Tourer
Pripevnite a zaistite kryt.
Zadné svetlá Zadné a brzdové svetlá sú svetlá
LED. V prípade poruchy nechajte
svetlá LED vymeniť v servise.
Smerovky, zadné hmlové svetlá a svetlá spiatočky sú navrhnuté na
používanie žiaroviek a možno ich
vymeniť nasledovne.Grand Sport
Zostava svetla v karosérii
1. Odstráňte kryt na príslušnej strane.

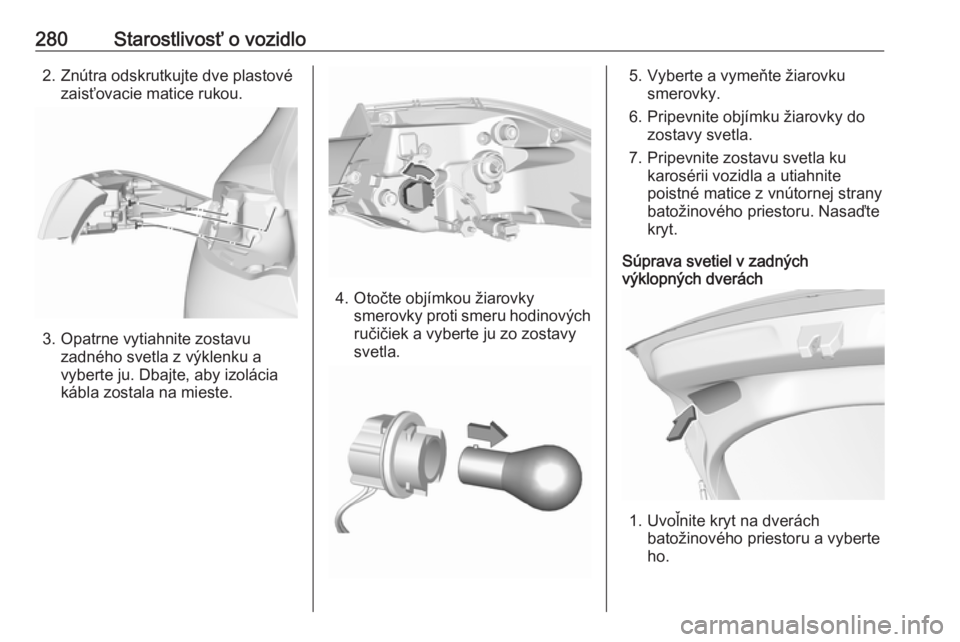

280Starostlivosť o vozidlo2. Znútra odskrutkujte dve plastovézaisťovacie matice rukou.
3. Opatrne vytiahnite zostavu zadného svetla z výklenku a
vyberte ju. Dbajte, aby izolácia
kábla zostala na mieste.
4. Otočte objímkou žiarovky smerovky proti smeru hodinových
ručičiek a vyberte ju zo zostavy
svetla.
5. Vyberte a vymeňte žiarovku smerovky.
6. Pripevnite objímku žiarovky do zostavy svetla.
7. Pripevnite zostavu svetla ku karosérii vozidla a utiahnite
poistné matice z vnútornej strany
batožinového priestoru. Nasaďte
kryt.
Súprava svetiel v zadných
výklopných dverách
1. Uvoľnite kryt na dverách
batožinového priestoru a vyberte
ho.

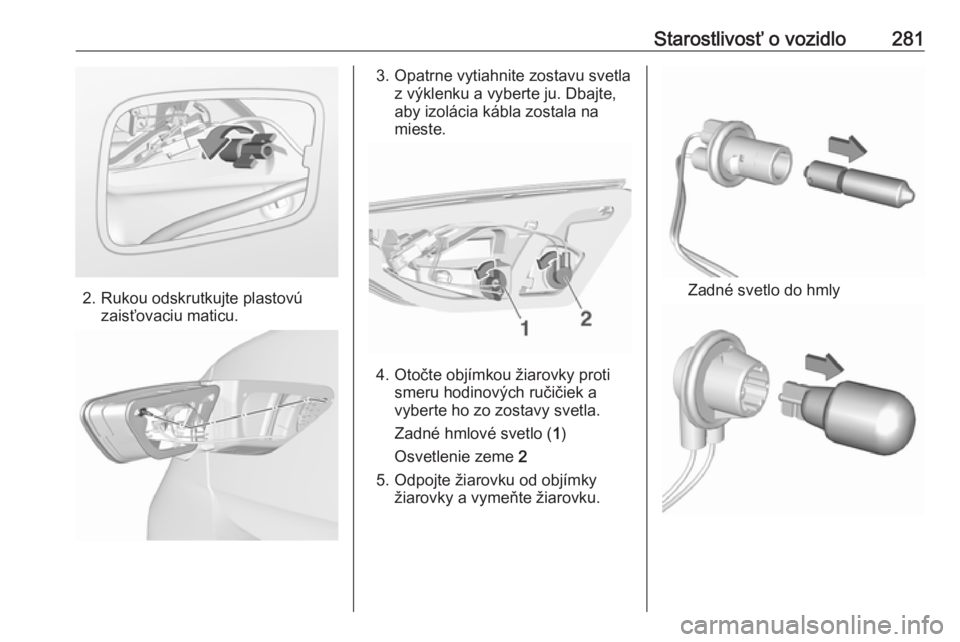

Starostlivosť o vozidlo281
2. Rukou odskrutkujte plastovúzaisťovaciu maticu.
3. Opatrne vytiahnite zostavu svetla z výklenku a vyberte ju. Dbajte,
aby izolácia kábla zostala na
mieste.
4. Otočte objímkou žiarovky proti smeru hodinových ručičiek avyberte ho zo zostavy svetla.
Zadné hmlové svetlo ( 1)
Osvetlenie zeme 2
5. Odpojte žiarovku od objímky žiarovky a vymeňte žiarovku.
Zadné svetlo do hmly

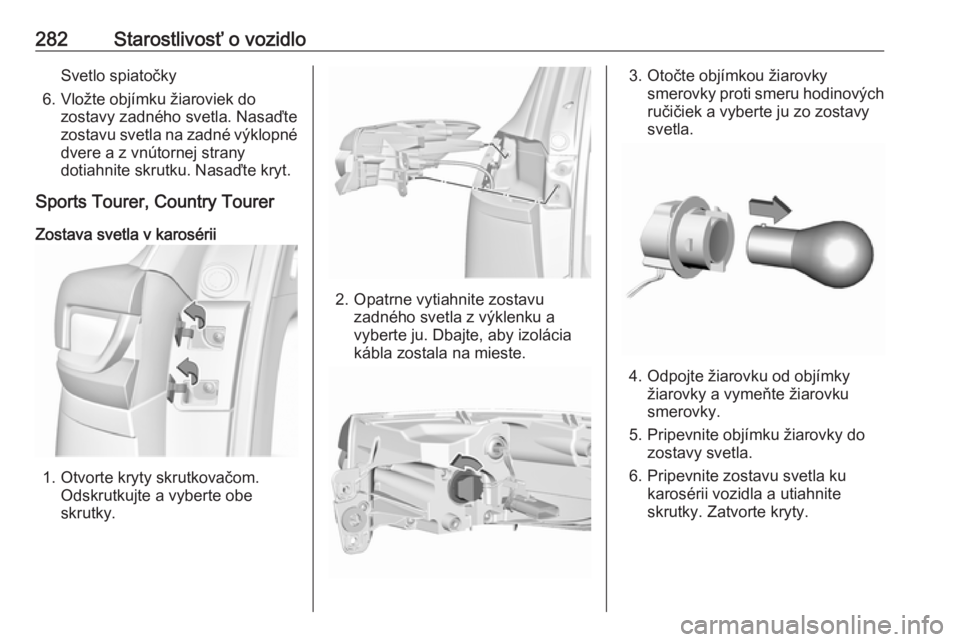

282Starostlivosť o vozidloSvetlo spiatočky
6. Vložte objímku žiaroviek do zostavy zadného svetla. Nasaďtezostavu svetla na zadné výklopné dvere a z vnútornej strany
dotiahnite skrutku. Nasaďte kryt.
Sports Tourer, Country Tourer
Zostava svetla v karosérii
1. Otvorte kryty skrutkovačom. Odskrutkujte a vyberte obeskrutky.
2. Opatrne vytiahnite zostavu zadného svetla z výklenku a
vyberte ju. Dbajte, aby izolácia
kábla zostala na mieste.
3. Otočte objímkou žiarovky smerovky proti smeru hodinových
ručičiek a vyberte ju zo zostavy
svetla.
4. Odpojte žiarovku od objímky žiarovky a vymeňte žiarovku
smerovky.
5. Pripevnite objímku žiarovky do zostavy svetla.
6. Pripevnite zostavu svetla ku karosérii vozidla a utiahnite
skrutky. Zatvorte kryty.

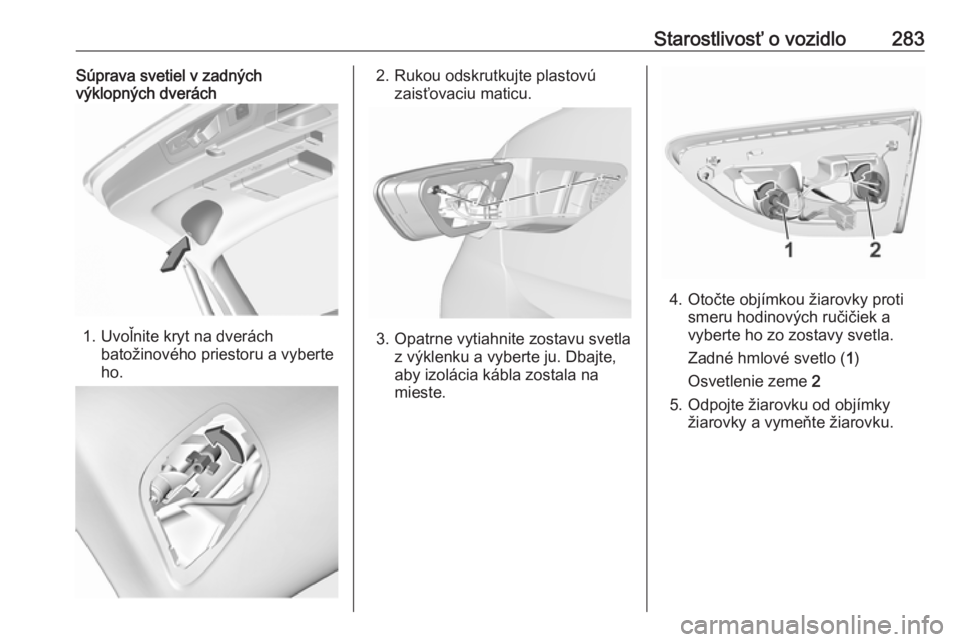

Starostlivosť o vozidlo283Súprava svetiel v zadných
výklopných dverách
1. Uvoľnite kryt na dverách
batožinového priestoru a vyberte
ho.
2. Rukou odskrutkujte plastovú zaisťovaciu maticu.
3. Opatrne vytiahnite zostavu svetla z výklenku a vyberte ju. Dbajte,
aby izolácia kábla zostala na
mieste.
4. Otočte objímkou žiarovky proti smeru hodinových ručičiek avyberte ho zo zostavy svetla.
Zadné hmlové svetlo ( 1)
Osvetlenie zeme 2
5. Odpojte žiarovku od objímky žiarovky a vymeňte žiarovku.

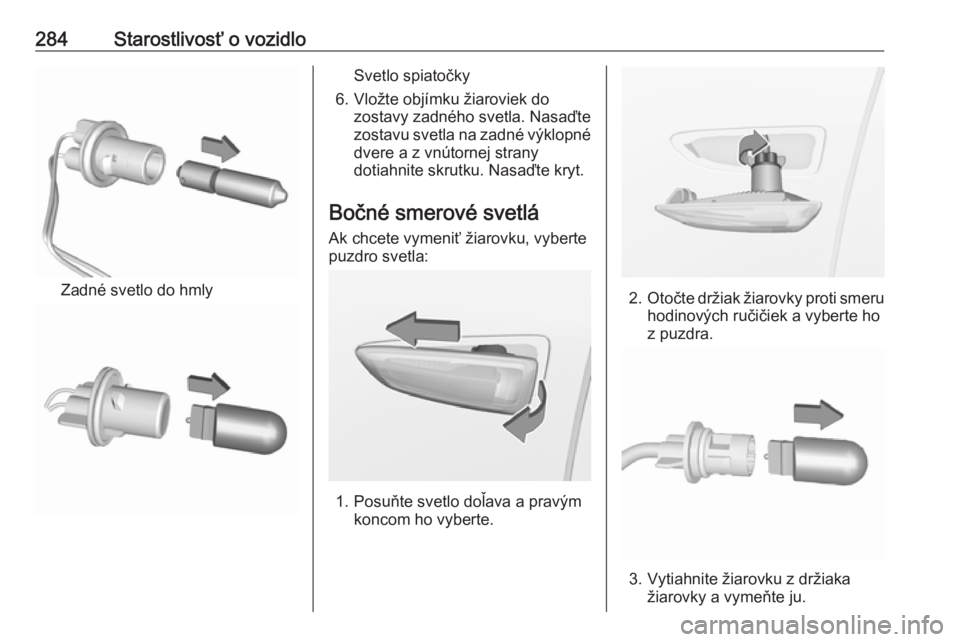

284Starostlivosť o vozidlo
Zadné svetlo do hmly
Svetlo spiatočky
6. Vložte objímku žiaroviek do zostavy zadného svetla. Nasaďte
zostavu svetla na zadné výklopné
dvere a z vnútornej strany
dotiahnite skrutku. Nasaďte kryt.
Bočné smerové svetlá
Ak chcete vymeniť žiarovku, vyberte
puzdro svetla:
1. Posuňte svetlo doľava a pravým koncom ho vyberte.
2.Otočte držiak žiarovky proti smeru
hodinových ručičiek a vyberte ho
z puzdra.
3. Vytiahnite žiarovku z držiaka žiarovky a vymeňte ju.

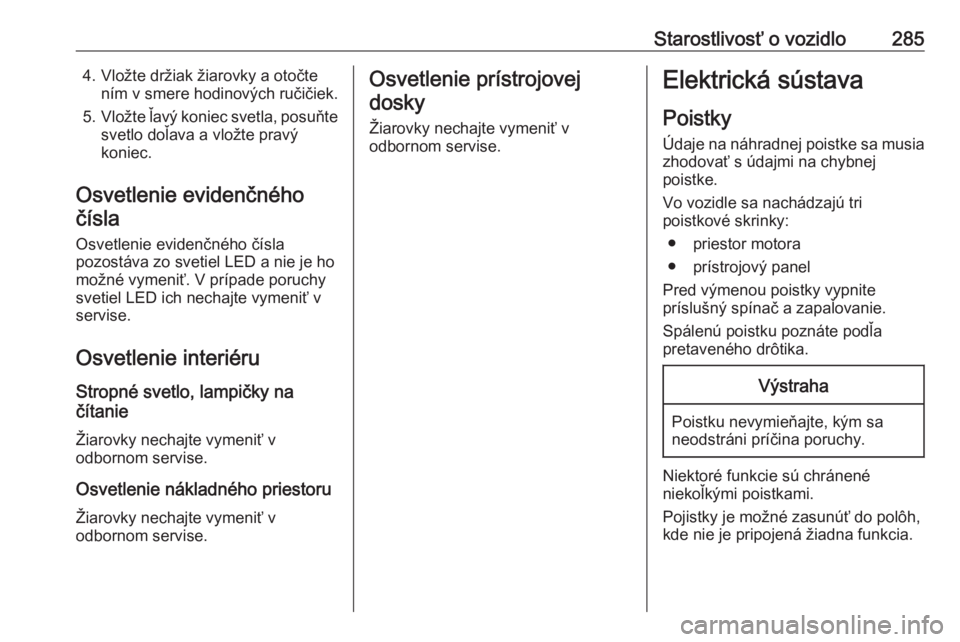

Starostlivosť o vozidlo2854. Vložte držiak žiarovky a otočtením v smere hodinových ručičiek.
5. Vložte ľavý koniec svetla, posuňte
svetlo doľava a vložte pravý
koniec.
Osvetlenie evidenčného čísla
Osvetlenie evidenčného čísla
pozostáva zo svetiel LED a nie je ho
možné vymeniť. V prípade poruchy
svetiel LED ich nechajte vymeniť v
servise.
Osvetlenie interiéru Stropné svetlo, lampičky na
čítanie
Žiarovky nechajte vymeniť v
odbornom servise.
Osvetlenie nákladného priestoru
Žiarovky nechajte vymeniť v
odbornom servise.Osvetlenie prístrojovej
dosky
Žiarovky nechajte vymeniť v
odbornom servise.Elektrická sústava
Poistky
Údaje na náhradnej poistke sa musia zhodovať s údajmi na chybnej
poistke.
Vo vozidle sa nachádzajú tri
poistkové skrinky:
● priestor motora
● prístrojový panel
Pred výmenou poistky vypnite
príslušný spínač a zapaľovanie.
Spálenú poistku poznáte podľa
pretaveného drôtika.Výstraha
Poistku nevymieňajte, kým sa
neodstráni príčina poruchy.
Niektoré funkcie sú chránené
niekoľkými poistkami.
Pojistky je možné zasunúť do polôh,
kde nie je pripojená žiadna funkcia.

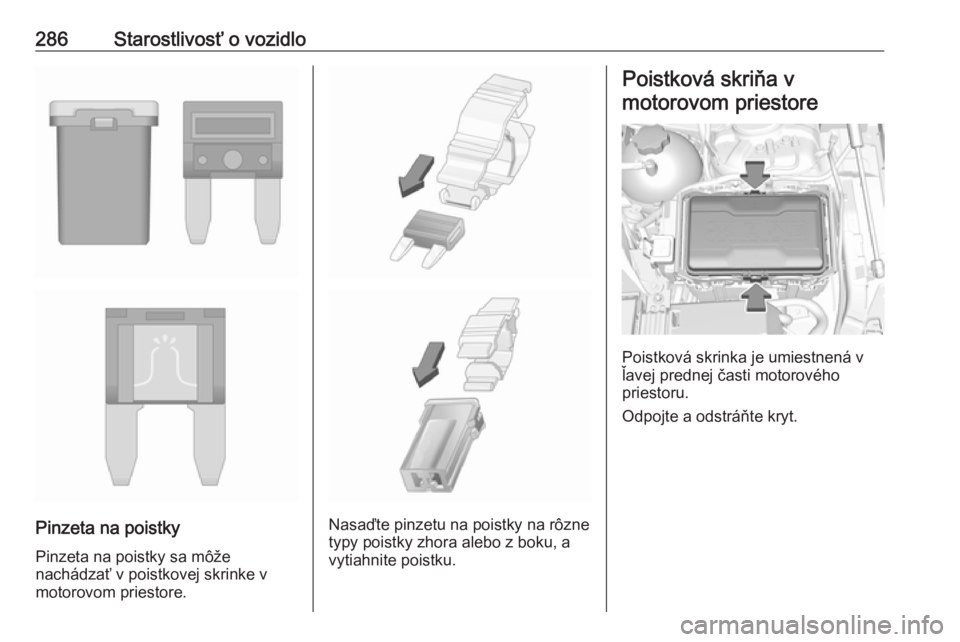

286Starostlivosť o vozidlo
Pinzeta na poistky
Pinzeta na poistky sa môže
nachádzať v poistkovej skrinke v motorovom priestore.Nasaďte pinzetu na poistky na rôzne
typy poistky zhora alebo z boku, a
vytiahnite poistku.
Poistková skriňa v
motorovom priestore
Poistková skrinka je umiestnená v
ľavej prednej časti motorového
priestoru.
Odpojte a odstráňte kryt.
