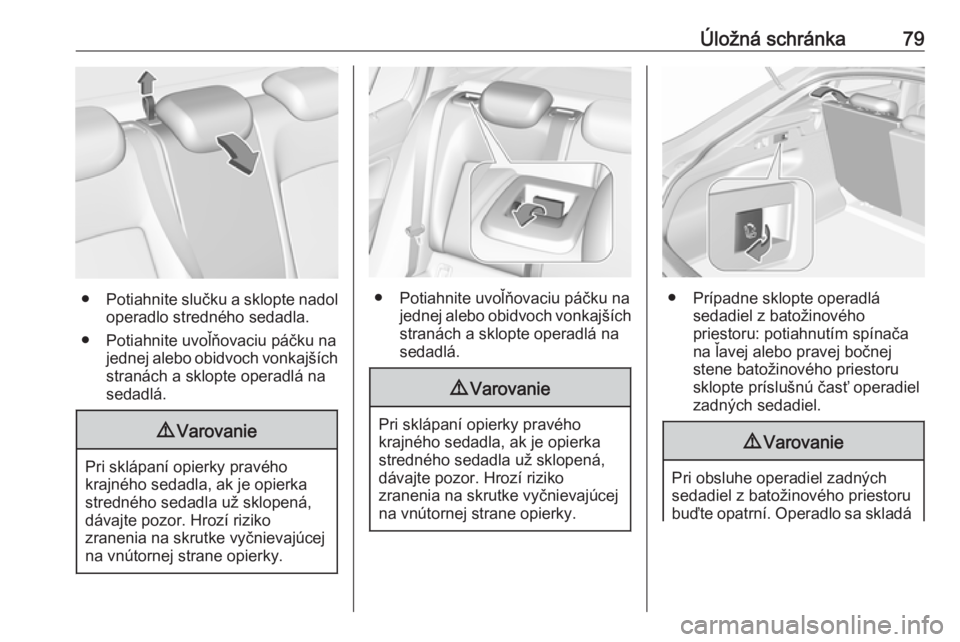

Úložná schránka79
●Potiahnite slučku a sklopte nadol
operadlo stredného sedadla.
● Potiahnite uvoľňovaciu páčku na jednej alebo obidvoch vonkajších
stranách a sklopte operadlá na sedadlá.
9 Varovanie
Pri sklápaní opierky pravého
krajného sedadla, ak je opierka
stredného sedadla už sklopená,
dávajte pozor. Hrozí riziko
zranenia na skrutke vyčnievajúcej
na vnútornej strane opierky.
● Potiahnite uvoľňovaciu páčku na jednej alebo obidvoch vonkajších
stranách a sklopte operadlá na sedadlá.
9 Varovanie
Pri sklápaní opierky pravého
krajného sedadla, ak je opierka
stredného sedadla už sklopená,
dávajte pozor. Hrozí riziko
zranenia na skrutke vyčnievajúcej
na vnútornej strane opierky.
● Prípadne sklopte operadlá sedadiel z batožinového
priestoru: potiahnutím spínača
na ľavej alebo pravej bočnej
stene batožinového priestoru
sklopte príslušnú časť operadiel
zadných sedadiel.
9 Varovanie
Pri obsluhe operadiel zadných
sedadiel z batožinového priestoru
buďte opatrní. Operadlo sa skladá

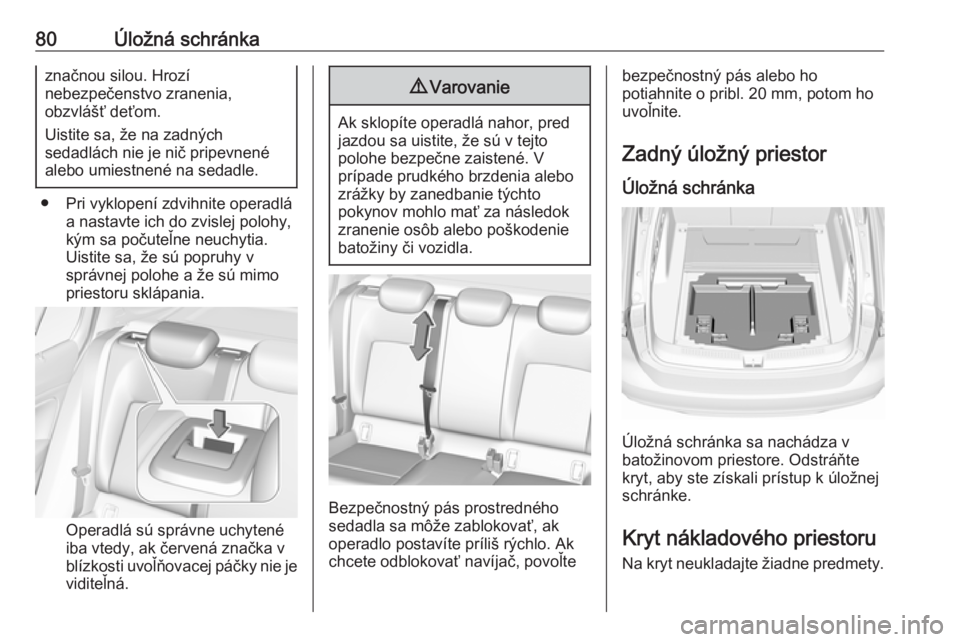

80Úložná schránkaznačnou silou. Hrozí
nebezpečenstvo zranenia,
obzvlášť deťom.
Uistite sa, že na zadných
sedadlách nie je nič pripevnené
alebo umiestnené na sedadle.
● Pri vyklopení zdvihnite operadlá a nastavte ich do zvislej polohy,
kým sa počuteľne neuchytia.
Uistite sa, že sú popruhy v
správnej polohe a že sú mimo
priestoru sklápania.
Operadlá sú správne uchytené
iba vtedy, ak červená značka v blízkosti uvoľňovacej páčky nie je viditeľná.
9 Varovanie
Ak sklopíte operadlá nahor, pred
jazdou sa uistite, že sú v tejto
polohe bezpečne zaistené. V
prípade prudkého brzdenia alebo
zrážky by zanedbanie týchto
pokynov mohlo mať za následok
zranenie osôb alebo poškodenie
batožiny či vozidla.
Bezpečnostný pás prostredného
sedadla sa môže zablokovať, ak
operadlo postavíte príliš rýchlo. Ak
chcete odblokovať navíjač, povoľte
bezpečnostný pás alebo ho
potiahnite o pribl. 20 mm, potom ho
uvoľnite.
Zadný úložný priestor
Úložná schránka
Úložná schránka sa nachádza v
batožinovom priestore. Odstráňte
kryt, aby ste získali prístup k úložnej
schránke.
Kryt nákladového priestoru
Na kryt neukladajte žiadne predmety.

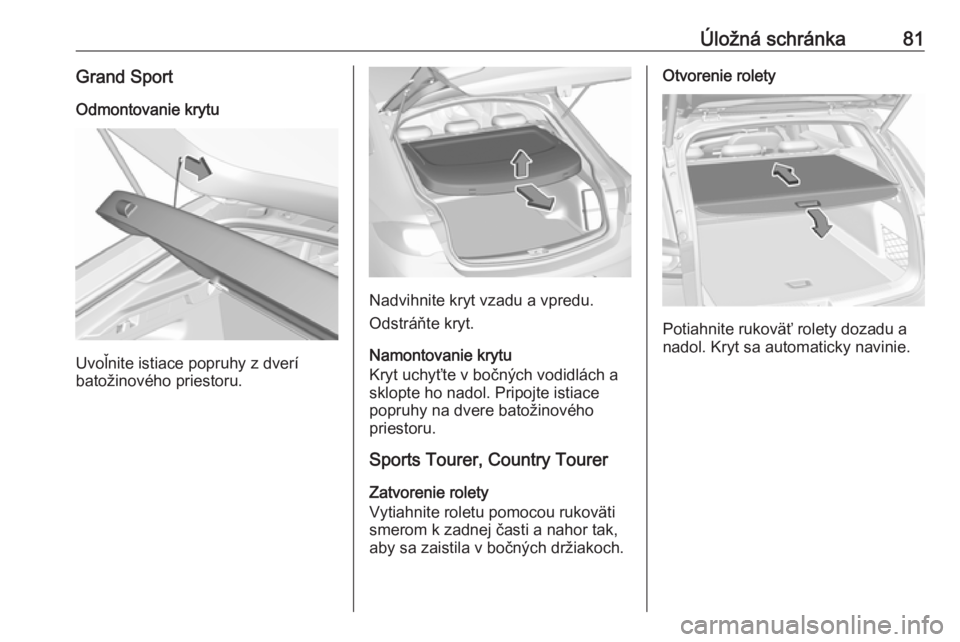

Úložná schránka81Grand SportOdmontovanie krytu
Uvoľnite istiace popruhy z dverí
batožinového priestoru.
Nadvihnite kryt vzadu a vpredu.
Odstráňte kryt.
Namontovanie krytu
Kryt uchyťte v bočných vodidlách a sklopte ho nadol. Pripojte istiace
popruhy na dvere batožinového
priestoru.
Sports Tourer, Country Tourer
Zatvorenie rolety
Vytiahnite roletu pomocou rukoväti
smerom k zadnej časti a nahor tak,
aby sa zaistila v bočných držiakoch.
Otvorenie rolety
Potiahnite rukoväť rolety dozadu a
nadol. Kryt sa automaticky navinie.

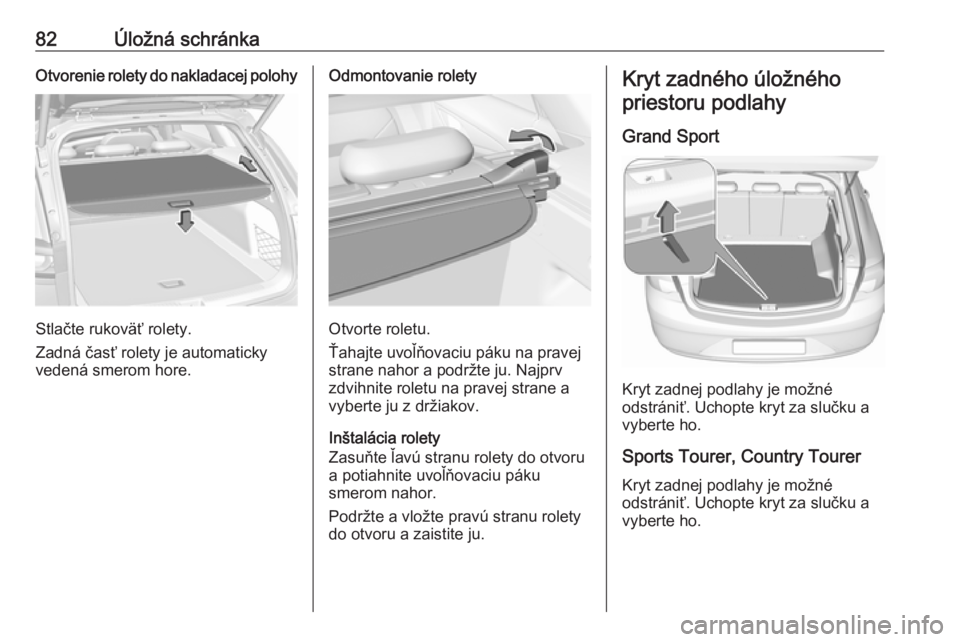

82Úložná schránkaOtvorenie rolety do nakladacej polohy
Stlačte rukoväť rolety.
Zadná časť rolety je automaticky
vedená smerom hore.
Odmontovanie rolety
Otvorte roletu.
Ťahajte uvoľňovaciu páku na pravej
strane nahor a podržte ju. Najprv
zdvihnite roletu na pravej strane a
vyberte ju z držiakov.
Inštalácia rolety
Zasuňte ľavú stranu rolety do otvoru
a potiahnite uvoľňovaciu páku
smerom nahor.
Podržte a vložte pravú stranu rolety
do otvoru a zaistite ju.
Kryt zadného úložného
priestoru podlahy
Grand Sport
Kryt zadnej podlahy je možné
odstrániť. Uchopte kryt za slučku a
vyberte ho.
Sports Tourer, Country TourerKryt zadnej podlahy je možné
odstrániť. Uchopte kryt za slučku a
vyberte ho.

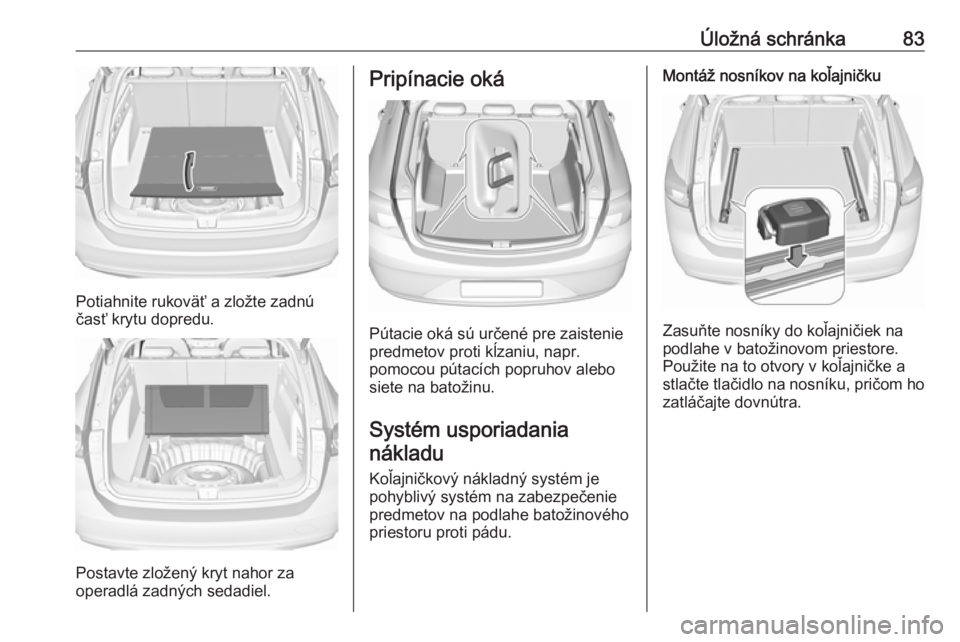

Úložná schránka83
Potiahnite rukoväť a zložte zadnú
časť krytu dopredu.
Postavte zložený kryt nahor za
operadlá zadných sedadiel.
Pripínacie oká
Pútacie oká sú určené pre zaistenie
predmetov proti kĺzaniu, napr.
pomocou pútacích popruhov alebo siete na batožinu.
Systém usporiadania
nákladu
Koľajničkový nákladný systém jepohyblivý systém na zabezpečenie
predmetov na podlahe batožinového
priestoru proti pádu.
Montáž nosníkov na koľajničku
Zasuňte nosníky do koľajničiek na
podlahe v batožinovom priestore. Použite na to otvory v koľajničke a
stlačte tlačidlo na nosníku, pričom ho zatláčajte dovnútra.

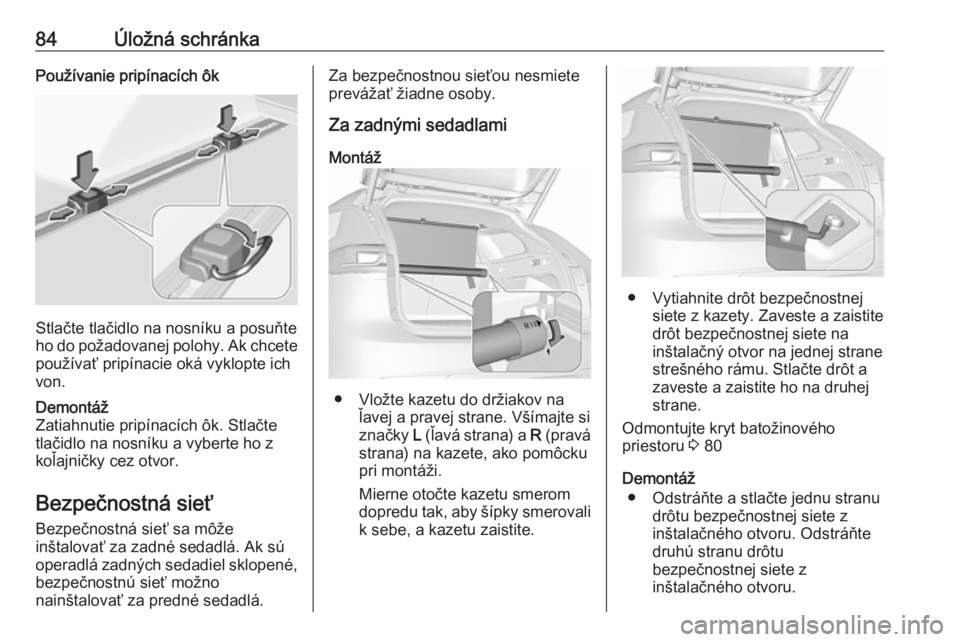

84Úložná schránkaPoužívanie pripínacích ôk
Stlačte tlačidlo na nosníku a posuňte
ho do požadovanej polohy. Ak chcete
používať pripínacie oká vyklopte ich
von.
Demontáž
Zatiahnutie pripínacích ôk. Stlačte
tlačidlo na nosníku a vyberte ho z
koľajničky cez otvor.
Bezpečnostná sieť
Bezpečnostná sieť sa môže
inštalovať za zadné sedadlá. Ak sú
operadlá zadných sedadiel sklopené, bezpečnostnú sieť možno
nainštalovať za predné sedadlá.
Za bezpečnostnou sieťou nesmiete
prevážať žiadne osoby.
Za zadnými sedadlami
Montáž
● Vložte kazetu do držiakov na ľavej a pravej strane. Všímajte si
značky L (ľavá strana) a R (pravá
strana) na kazete, ako pomôcku pri montáži.
Mierne otočte kazetu smerom
dopredu tak, aby šípky smerovali
k sebe, a kazetu zaistite.
● Vytiahnite drôt bezpečnostnej siete z kazety. Zaveste a zaistite
drôt bezpečnostnej siete na
inštalačný otvor na jednej strane
strešného rámu. Stlačte drôt a
zaveste a zaistite ho na druhej strane.
Odmontujte kryt batožinového
priestoru 3 80
Demontáž ● Odstráňte a stlačte jednu stranu drôtu bezpečnostnej siete z
inštalačného otvoru. Odstráňte
druhú stranu drôtu
bezpečnostnej siete z
inštalačného otvoru.

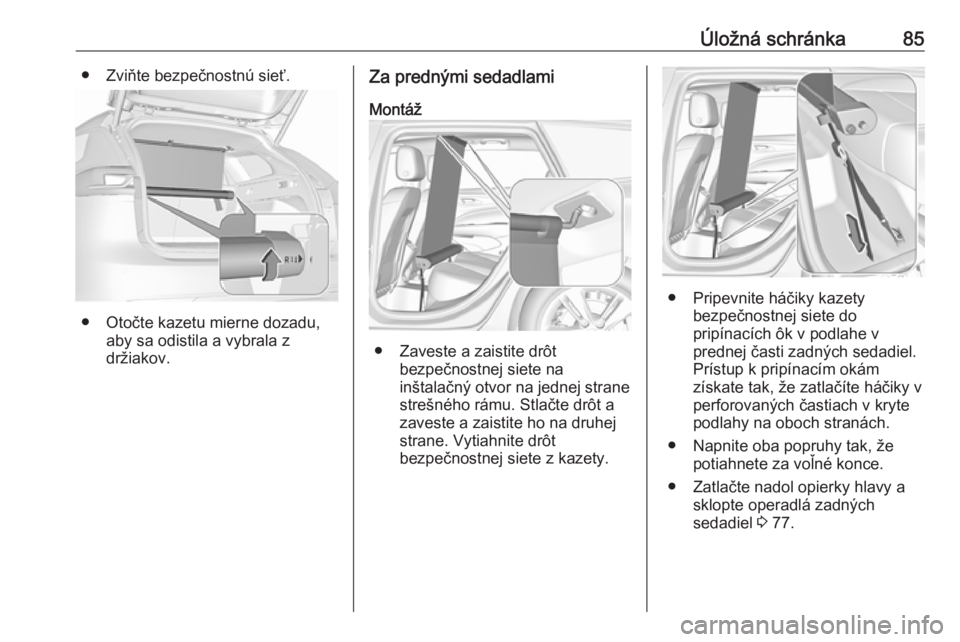

Úložná schránka85● Zviňte bezpečnostnú sieť.
● Otočte kazetu mierne dozadu,aby sa odistila a vybrala z
držiakov.
Za prednými sedadlami
Montáž
● Zaveste a zaistite drôt bezpečnostnej siete na
inštalačný otvor na jednej strane
strešného rámu. Stlačte drôt a
zaveste a zaistite ho na druhej strane. Vytiahnite drôt
bezpečnostnej siete z kazety.
● Pripevnite háčiky kazety bezpečnostnej siete do
pripínacích ôk v podlahe v
prednej časti zadných sedadiel.
Prístup k pripínacím okám
získate tak, že zatlačíte háčiky v
perforovaných častiach v kryte
podlahy na oboch stranách.
● Napnite oba popruhy tak, že potiahnete za voľné konce.
● Zatlačte nadol opierky hlavy a sklopte operadlá zadných
sedadiel 3 77.

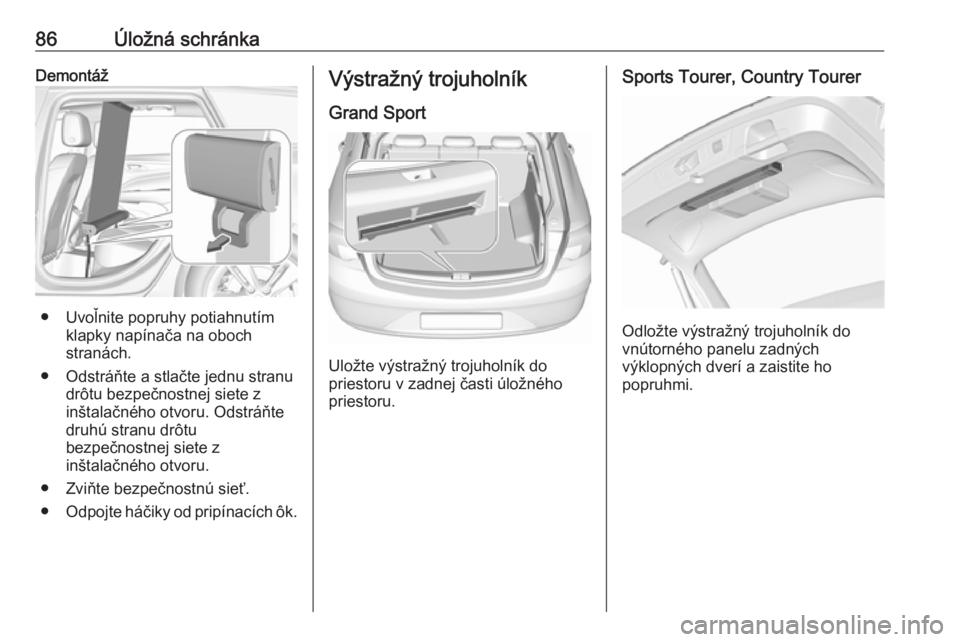

86Úložná schránkaDemontáž
● Uvoľnite popruhy potiahnutímklapky napínača na oboch
stranách.
● Odstráňte a stlačte jednu stranu drôtu bezpečnostnej siete z
inštalačného otvoru. Odstráňte
druhú stranu drôtu
bezpečnostnej siete z
inštalačného otvoru.
● Zviňte bezpečnostnú sieť.
● Odpojte háčiky od pripínacích ôk.
Výstražný trojuholník
Grand Sport
Uložte výstražný trojuholník do
priestoru v zadnej časti úložného
priestoru.
Sports Tourer, Country Tourer
Odložte výstražný trojuholník do
vnútorného panelu zadných
výklopných dverí a zaistite ho
popruhmi.
