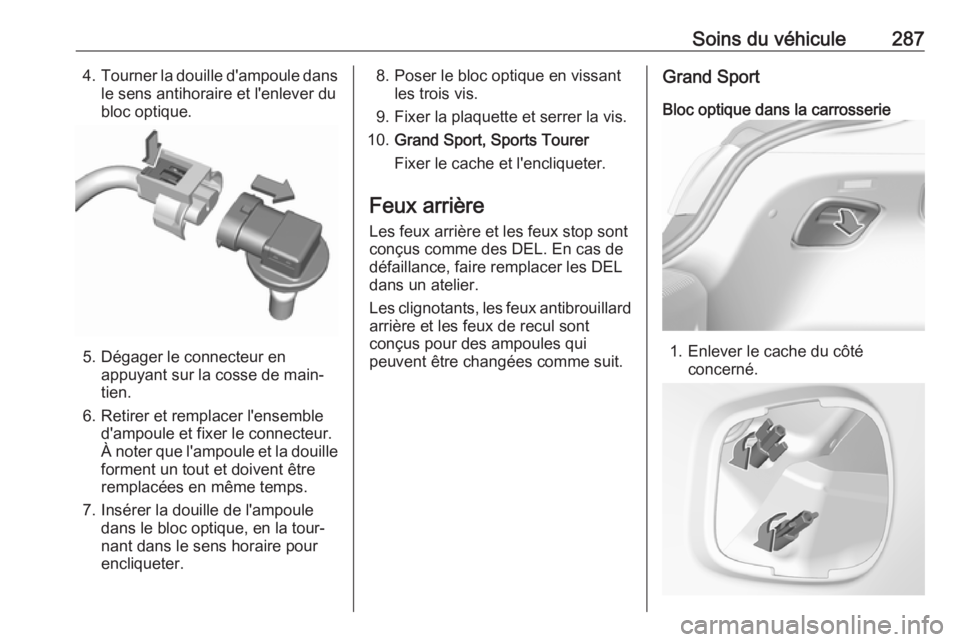

Soins du véhicule2874.Tourner la douille d'ampoule dans
le sens antihoraire et l'enlever du
bloc optique.
5. Dégager le connecteur en appuyant sur la cosse de main‐
tien.
6. Retirer et remplacer l'ensemble d'ampoule et fixer le connecteur.
À noter que l'ampoule et la douille
forment un tout et doivent être
remplacées en même temps.
7. Insérer la douille de l'ampoule dans le bloc optique, en la tour‐
nant dans le sens horaire pour
encliqueter.
8. Poser le bloc optique en vissant les trois vis.
9. Fixer la plaquette et serrer la vis.
10. Grand Sport, Sports Tourer
Fixer le cache et l'encliqueter.
Feux arrière
Les feux arrière et les feux stop sont
conçus comme des DEL. En cas de
défaillance, faire remplacer les DEL
dans un atelier.
Les clignotants, les feux antibrouillard
arrière et les feux de recul sont
conçus pour des ampoules qui
peuvent être changées comme suit.Grand Sport
Bloc optique dans la carrosserie
1. Enlever le cache du côté concerné.

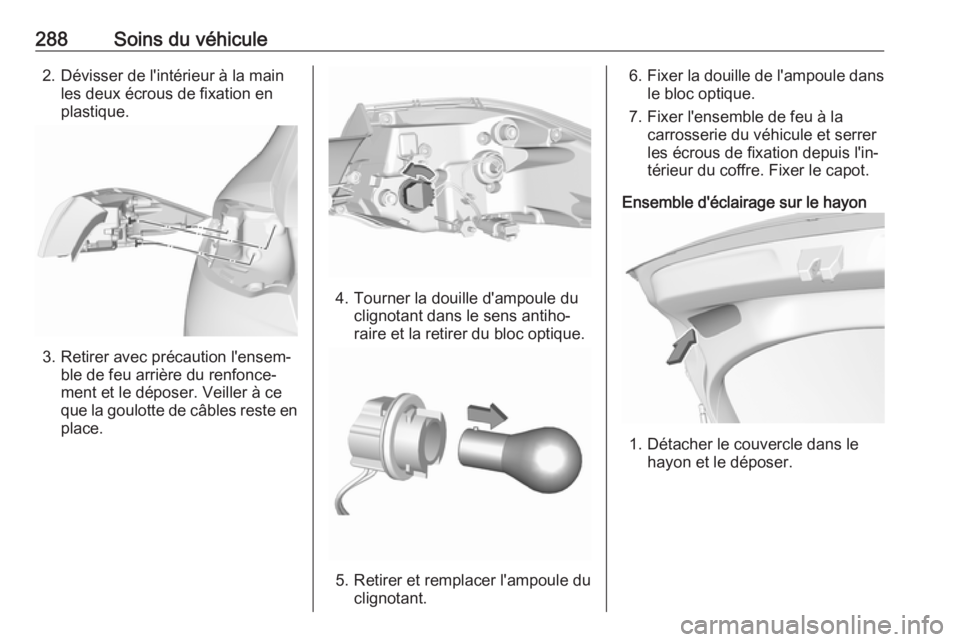

288Soins du véhicule2. Dévisser de l'intérieur à la mainles deux écrous de fixation en
plastique.
3. Retirer avec précaution l'ensem‐ ble de feu arrière du renfonce‐
ment et le déposer. Veiller à ce
que la goulotte de câbles reste en
place.
4. Tourner la douille d'ampoule du clignotant dans le sens antiho‐
raire et la retirer du bloc optique.
5. Retirer et remplacer l'ampoule du clignotant.
6.Fixer la douille de l'ampoule dans
le bloc optique.
7. Fixer l'ensemble de feu à la carrosserie du véhicule et serrer
les écrous de fixation depuis l'in‐
térieur du coffre. Fixer le capot.
Ensemble d'éclairage sur le hayon
1. Détacher le couvercle dans le hayon et le déposer.

Soins du véhicule289
2. Dévisser l'écrou de fixation enplastique à la main.
3. Retirer avec précaution l'ensem‐ble de feu arrière du renfonce‐
ment et le déposer. Veiller à ce
que la goulotte de câbles reste en
place.
4. Tourner la douille d'ampoule dans
le sens antihoraire et l'enlever du
bloc optique.
Feu antibrouillard arrière ( 1)
Feu de recul ( 2)
5. Séparer l'ampoule de la douille d'ampoule et remplacer l'am‐
poule.
Feu antibrouillard arrière

290Soins du véhiculeFeu de recul
6. Insérer la douille d'ampoule dans l'ensemble de feu arrière. Monter
l'ensemble du feu dans le hayon
et serrer la vis de l'intérieur. Fixer
le capot.
Sports Tourer, Country Tourer
Bloc optique dans la carrosserie
1. Ouvrir les couvercles avec un tournevis. Dévisser et déposer les
deux vis.
2. Retirer avec précaution l'ensem‐ ble de feu arrière du renfonce‐
ment et le déposer. Veiller à ce
que la goulotte de câbles reste en place.
3. Tourner la douille d'ampoule du clignotant dans le sens antiho‐
raire et la retirer du bloc optique.
4. Séparer l'ampoule de la douille d'ampoule et remplacer l'ampoule
du clignotant.
5. Fixer la douille de l'ampoule dans
le bloc optique.
6. Fixer l'ensemble de feu à la carrosserie du véhicule et serrer
les vis. Refermer les couvercles.

Soins du véhicule291Ensemble d'éclairage sur le hayon
1. Détacher le couvercle dans lehayon et le déposer.
2. Dévisser l'écrou de fixation en plastique à la main.
3. Retirer avec précaution l'ensem‐ble de feu arrière du renfonce‐
ment et le déposer. Veiller à ce
que la goulotte de câbles reste en
place.
4. Tourner la douille d'ampoule dans
le sens antihoraire et l'enlever du
bloc optique.
Feu antibrouillard arrière ( 1)
Feu de recul ( 2)
5. Séparer l'ampoule de la douille d'ampoule et remplacer l'am‐
poule.
Feu antibrouillard arrière

292Soins du véhicule
Feu de recul
6. Insérer la douille d'ampoule dans l'ensemble de feu arrière. Monter
l'ensemble du feu dans le hayon
et serrer la vis de l'intérieur. Fixer
le capot.
Feux de direction latéraux
Pour remplacer l'ampoule, déposer le
logement de feu :
1. Faire glisser le feu vers son côté gauche et le déposer par son côté
droit.
2. Faire tourner la douille d'ampoule
dans le sens inverse des aiguilles
d'une montre et la déposer du
logement.

Soins du véhicule2933.Tirer l'ampoule de la douille d'am‐
poule et la remplacer.
4. Insérer la douille de l'ampoule et tourner dans le sens horaire.
5. Insérer l'extrémité gauche du feu,
faire glisser vers la gauche et
insérer l'extrémité droite.
Éclairage de plaque d'immatriculation
L'éclairage de la plaque d'immatricu‐
lation est assuré par des LED qui ne
peuvent pas être remplacées. En cas de DEL défectueuses, les faire
remplacer par un atelier.
Éclairage intérieur
Éclairage de courtoisie, spots de
lecture
Faire remplacer les ampoules par un
atelier.
Éclairage du coffre Faire remplacer les ampoules par un
atelier.Éclairage du tableau de
bord
Faire remplacer les ampoules par un
atelier.Circuit électrique
Fusibles
Les inscriptions sur le fusible neuf
doivent correspondre aux inscriptions
sur le fusible défectueux.
Le véhicule est équipé de trois boîtes à fusibles :
● compartiment moteur
● tableau de bord
Avant de remplacer un fusible, mettre
le commutateur correspondant en
position Off et couper le contact.
Un fusible défectueux se reconnaît à
son filament brûlé.Avertissement
Ne pas remplacer le fusible tant que le défaut n'a pas été résolu.
Certaines fonctions sont protégées
par plusieurs fusibles.
Des fusibles peuvent aussi être enfi‐
chés même si la fonction n'est pas
présente.

294Soins du véhicule
Pince à fusiblesUne pince à fusibles peut se trouver
dans la boîte à fusibles du comparti‐
ment moteur.Placer la pince à fusibles par le haut ou le côté sur les différents types de
fusibles et retirer le fusible.
Boîte à fusibles du
compartiment moteur
La boîte à fusibles se trouve à l'avant
gauche du compartiment moteur.
Dégager le couvercle et l'enlever.
