2019 OPEL INSIGNIA BREAK Посібник з експлуатації (in Ukrainian)

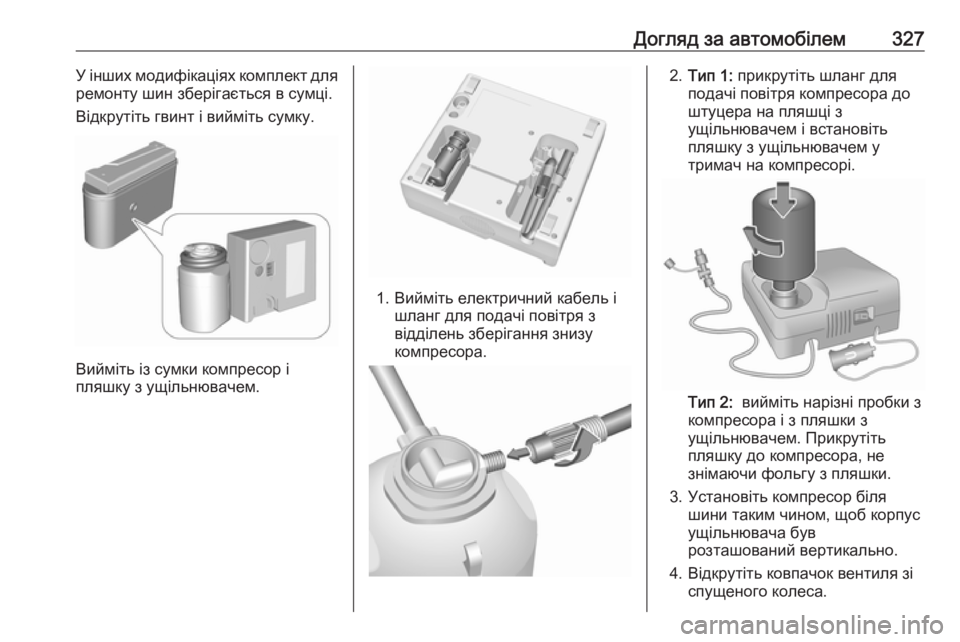

Догляд за автомобілем327У інших модифікаціях комплект для
ремонту шин зберігається в сумці.
Відкрутіть гвинт і вийміть сумку.
Вийміть із сумки компресор і
пляшку з ущільнювачем.
1. Вийміть електричний кабель і шланг для подачі повітря з
відділень зберігання знизу компресора.
2. Тип 1: прикрутіть шланг для
подачі повітря компресора до
штуцера на пляшці з ущільнювачем і встановіть
пляшку з ущільнювачем у
тримач на компресорі.
Тип 2: вийміть нарізні пробки з
компресора і з пляшки з
ущільнювачем. Прикрутіть
пляшку до компресора, не знімаючи фольгу з пляшки.
3. Установіть компресор біля шини таким чином, щоб корпус
ущільнювача був
розташований вертикально.
4. Відкрутіть ковпачок вентиля зі спущеного колеса.

328Догляд за автомобілем

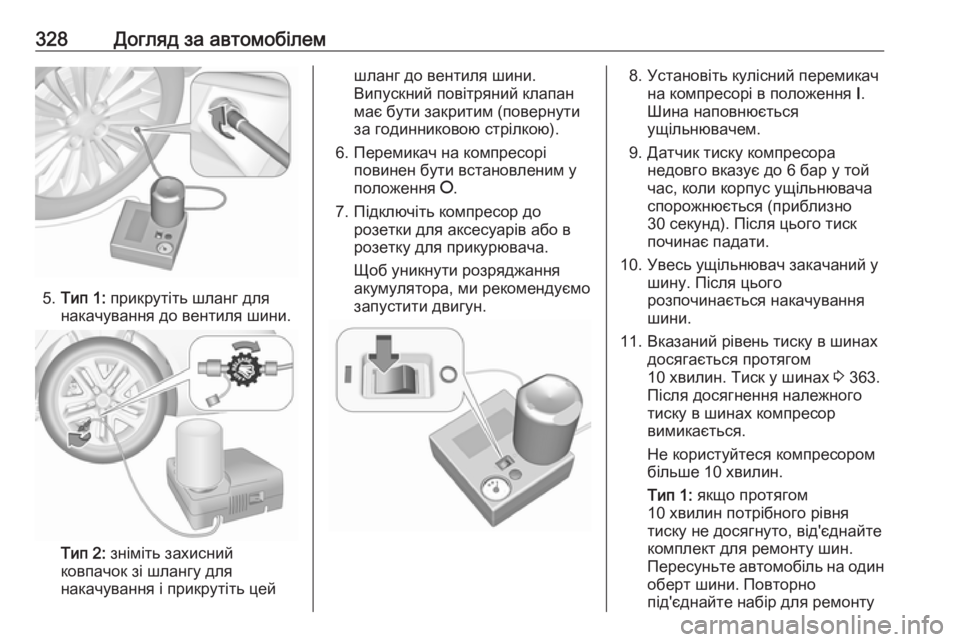

5.Тип 1: прикрутіть шланг для
накачування до вентиля шини.
Тип 2: зніміть захисний
ковпачок зі шлангу для
накачування і прикрутіть цей
шланг до вентиля шини.
Випускний повітряний клапан
має бути закритим (повернути
за годинниковою стрілкою).
6. Перемикач на компресорі повинен бути встановленим у
положення J.
7. Підключіть компресор до розетки для аксесуарів або в
розетку для прикурювача.
Щоб уникнути розряджання
акумулятора, ми рекомендуємо
запустити двигун.8. Установіть кулісний перемикач на компресорі в положення I.
Шина наповнюється
ущільнювачем.
9. Датчик тиску компресора недовго вказує до 6 бар у той
час, коли корпус ущільнювача
спорожнюється (приблизно
30 секунд). Після цього тиск
починає падати.
10. Увесь ущільнювач закачаний у шину. Після цього
розпочинається накачування
шини.
11. Вказаний рівень тиску в шинах досягається протягом
10 хвилин. Тиск у шинах 3 363.
Після досягнення належного
тиску в шинах компресор
вимикається.
Не користуйтеся компресором
більше 10 хвилин.
Тип 1: якщо протягом
10 хвилин потрібного рівня
тиску не досягнуто, від'єднайте
комплект для ремонту шин.
Пересуньте автомобіль на один
оберт шини. Повторно
під'єднайте набір для ремонту

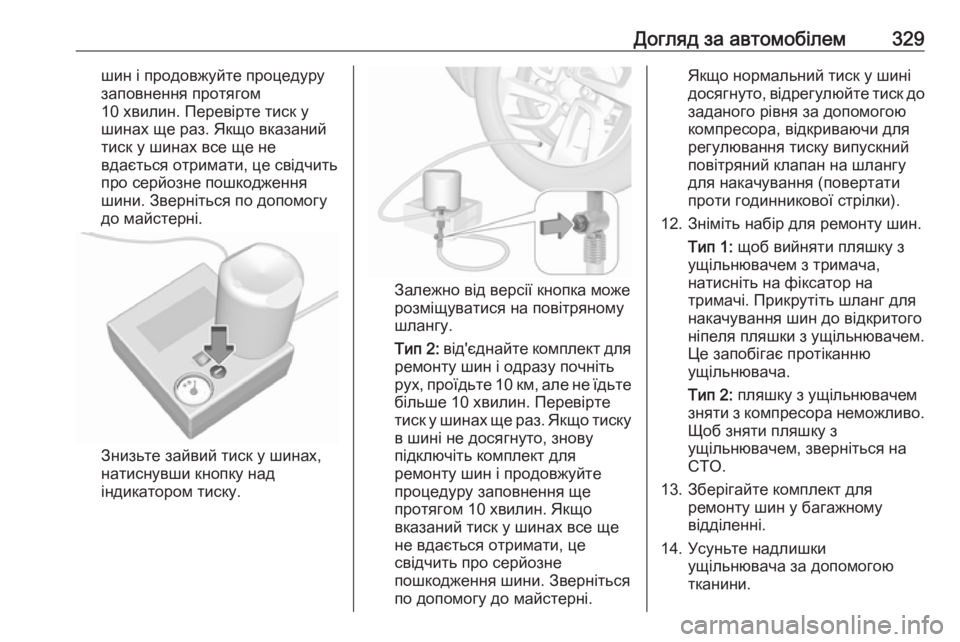

Догляд за автомобілем329шин і продовжуйте процедуру
заповнення протягом
10 хвилин. Перевірте тиск у
шинах ще раз. Якщо вказаний
тиск у шинах все ще не
вдається отримати, це свідчить
про серйозне пошкодження
шини. Зверніться по допомогу
до майстерні.
Знизьте зайвий тиск у шинах,
натиснувши кнопку над
індикатором тиску.
Залежно від версії кнопка може
розміщуватися на повітряному
шлангу.
Тип 2: від'єднайте комплект для
ремонту шин і одразу почніть
рух, проїдьте 10 км, але не їдьте
більше 10 хвилин. Перевірте
тиск у шинах ще раз. Якщо тиску в шині не досягнуто, знову
підключіть комплект для
ремонту шин і продовжуйте
процедуру заповнення ще
протягом 10 хвилин. Якщо
вказаний тиск у шинах все ще
не вдається отримати, це
свідчить про серйозне
пошкодження шини. Зверніться
по допомогу до майстерні.
Якщо нормальний тиск у шині
досягнуто, відрегулюйте тиск до заданого рівня за допомогою
компресора, відкриваючи для
регулювання тиску випускний
повітряний клапан на шлангу
для накачування (повертати
проти годинникової стрілки).
12. Зніміть набір для ремонту шин. Тип 1: щоб вийняти пляшку з
ущільнювачем з тримача,
натисніть на фіксатор на
тримачі. Прикрутіть шланг для
накачування шин до відкритого
ніпеля пляшки з ущільнювачем.
Це запобігає протіканню
ущільнювача.
Тип 2: пляшку з ущільнювачем
зняти з компресора неможливо.
Щоб зняти пляшку з
ущільнювачем, зверніться на
СТО.
13. Зберігайте комплект для ремонту шин у багажному
відділенні.
14. Усуньте надлишки ущільнювача за допомогою
тканини.

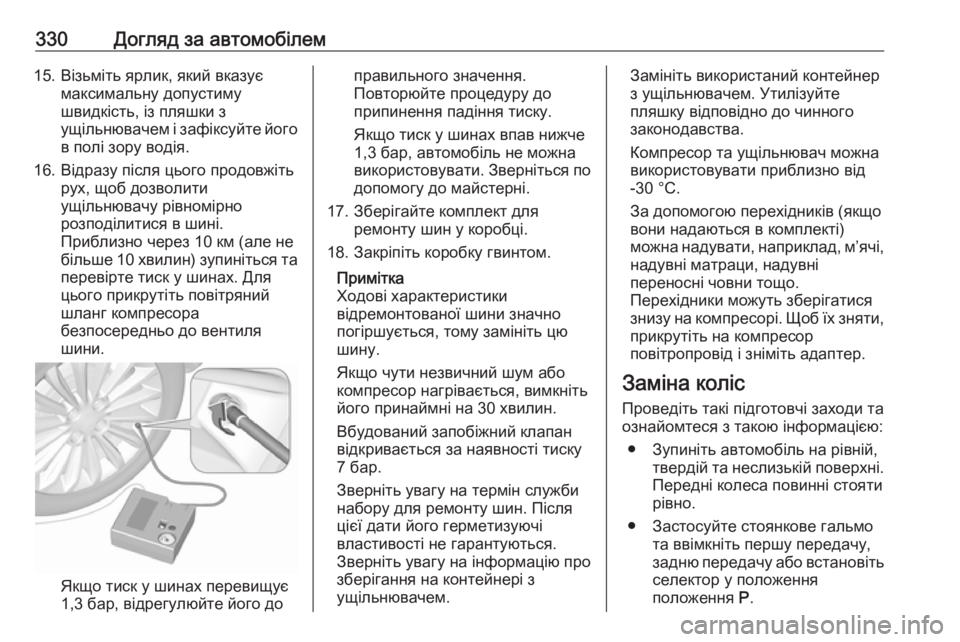

330Догляд за автомобілем15. Візьміть ярлик, який вказуємаксимальну допустиму
швидкість, із пляшки з
ущільнювачем і зафіксуйте його
в полі зору водія.
16. Відразу після цього продовжіть рух, щоб дозволити
ущільнювачу рівномірно розподілитися в шині.
Приблизно через 10 км (але не
більше 10 хвилин) зупиніться та
перевірте тиск у шинах. Для
цього прикрутіть повітряний
шланг компресора
безпосередньо до вентиля
шини.
Якщо тиск у шинах перевищує
1,3 бар, відрегулюйте його до
правильного значення.
Повторюйте процедуру до
припинення падіння тиску.
Якщо тиск у шинах впав нижче
1,3 бар, автомобіль не можна
використовувати. Зверніться по
допомогу до майстерні.
17. Зберігайте комплект для ремонту шин у коробці.
18. Закріпіть коробку гвинтом.
Примітка
Ходові характеристики
відремонтованої шини значно
погіршується, тому замініть цю
шину.
Якщо чути незвичний шум або
компресор нагрівається, вимкніть
його принаймні на 30 хвилин.
Вбудований запобіжний клапан
відкривається за наявності тиску
7 бар.
Зверніть увагу на термін служби
набору для ремонту шин. Після
цієї дати його герметизуючі
властивості не гарантуються.
Зверніть увагу на інформацію про
зберігання на контейнері з
ущільнювачем.Замініть використаний контейнер з ущільнювачем. Утилізуйте
пляшку відповідно до чинного законодавства.
Компресор та ущільнювач можна використовувати приблизно від
-30 °C.
За допомогою перехідників (якщо
вони надаються в комплекті)
можна надувати, наприклад, м’ячі,
надувні матраци, надувні
переносні човни тощо.
Перехідники можуть зберігатися
знизу на компресорі. Щоб їх зняти, прикрутіть на компресор
повітропровід і зніміть адаптер.
Заміна коліс
Проведіть такі підготовчі заходи та
ознайомтеся з такою інформацією:
● Зупиніть автомобіль на рівній, твердій та неслизькій поверхні.Передні колеса повинні стояти
рівно.
● Застосуйте стоянкове гальмо та ввімкніть першу передачу,
задню передачу або встановіть
селектор у положення
положення P.

Догляд за автомобілем331● Якщо автомобіль стоїть нам’якій поверхні, слід підкласти
під домкрат тверду дошку
(товщиною макс. 1 см).
● Перед встановленням автомобіля на домкрат слід
вийняти з нього усі важкі
предмети.
● Під час застосування домкрата
перебування в автомобілі
людей або тварин заборонено.
● Забороняється підповзати під автомобіль, піднятий на
домкраті.
● Забороняється запускати двигун, коли автомобіль
піднятий на домкраті.
● Перед встановленням колеса очистіть колісні гайки та різь
чистою тканиною.9 Попередження
Не змащуйте колісний болт,
колісну гайку та конус колісної гайки.
Місця для підйому
Показані місця для підйому
стосуються використання
підйомних важелів і допоміжних
домкратів для заміни зимових /
літніх шин.
Розміщення заднього кронштейна
підйомної платформи по центру під відповідною точкою встановлення
домкрата.
Розміщення переднього
кронштейна підйомної платформи
по центру під відповідною точкою
встановлення домкрата.
Запасне колесо
Запасне колесо вважається
тимчасовим запасним колесом,
залежно від розміру в порівнянні з
іншими встановленими колесами
та нормативами, чинними в країні.
У такому разі за обмеження слід
вважати максимальну допустиму
швидкість, навіть якщо на
запасному колесі немає
маркування із зазначеним
обмеженням швидкості.

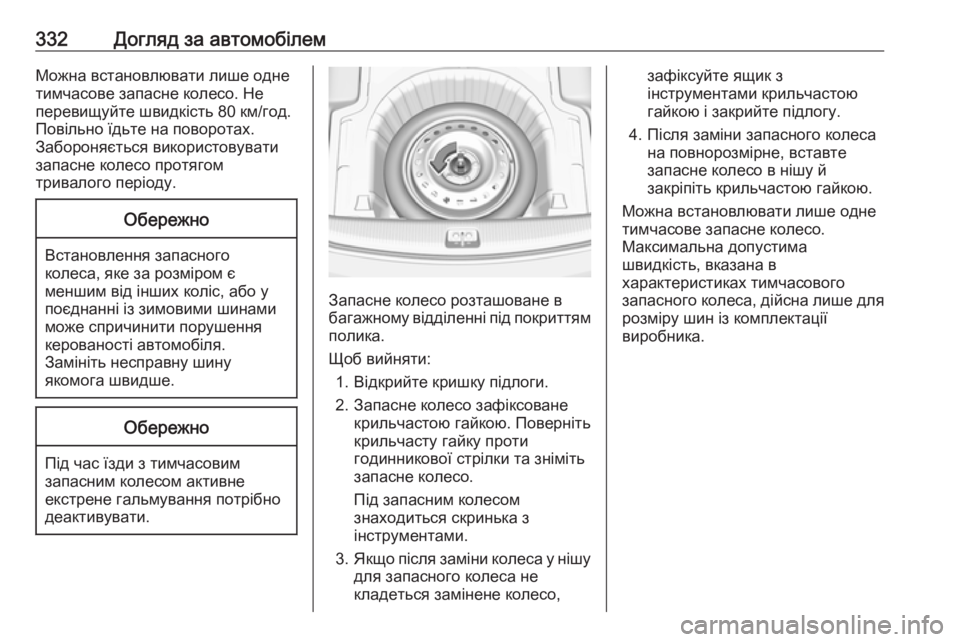

332Догляд за автомобілемМожна встановлювати лише одне
тимчасове запасне колесо. Не
перевищуйте швидкість 80 км/год.
Повільно їдьте на поворотах.
Забороняється використовувати
запасне колесо протягом
тривалого періоду.Обережно
Встановлення запасного
колеса, яке за розміром є
меншим від інших коліс, або у поєднанні із зимовими шинами
може спричинити порушення
керованості автомобіля.
Замініть несправну шину
якомога швидше.
Обережно
Під час їзди з тимчасовим запасним колесом активне
екстрене гальмування потрібно
деактивувати.
Запасне колесо розташоване в
багажному відділенні під покриттям
полика.
Щоб вийняти: 1. Відкрийте кришку підлоги.
2. Запасне колесо зафіксоване крильчастою гайкою. Поверніть
крильчасту гайку проти
годинникової стрілки та зніміть
запасне колесо.
Під запасним колесом
знаходиться скринька з інструментами.
3. Якщо після заміни колеса у нішу
для запасного колеса не
кладеться замінене колесо,
зафіксуйте ящик з
інструментами крильчастою
гайкою і закрийте підлогу.
4. Після заміни запасного колеса на повнорозмірне, вставте
запасне колесо в нішу й
закріпіть крильчастою гайкою.
Можна встановлювати лише одне тимчасове запасне колесо.
Максимальна допустима
швидкість, вказана в
характеристиках тимчасового
запасного колеса, дійсна лише для розміру шин із комплектації
виробника.

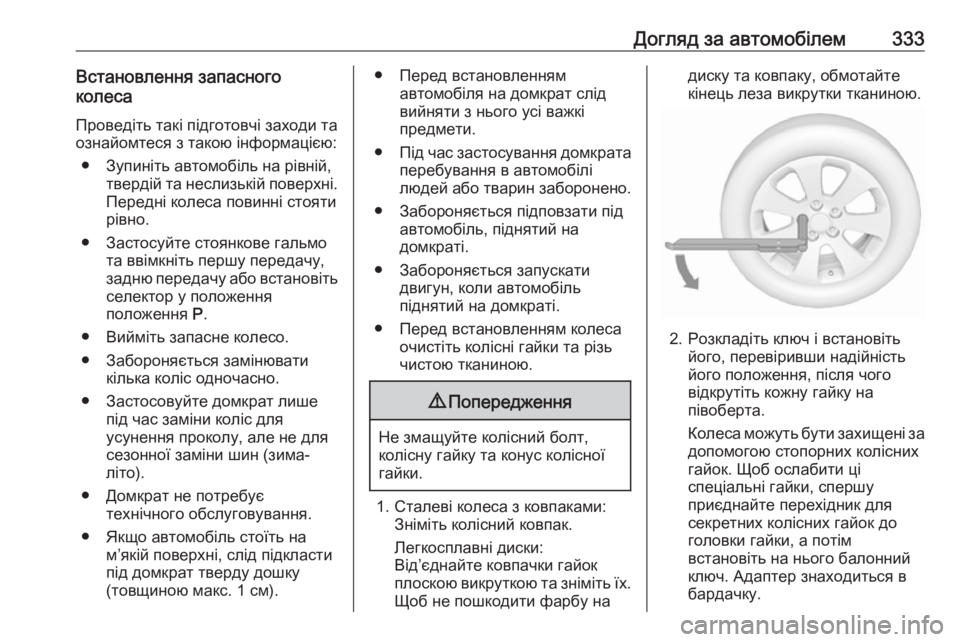

Догляд за автомобілем333Встановлення запасногоколеса
Проведіть такі підготовчі заходи та
ознайомтеся з такою інформацією:
● Зупиніть автомобіль на рівній, твердій та неслизькій поверхні.Передні колеса повинні стояти
рівно.
● Застосуйте стоянкове гальмо та ввімкніть першу передачу,
задню передачу або встановіть селектор у положення
положення P.
● Вийміть запасне колесо.
● Забороняється замінювати кілька коліс одночасно.
● Застосовуйте домкрат лише під час заміни коліс для
усунення проколу, але не для
сезонної заміни шин (зима- літо).
● Домкрат не потребує технічного обслуговування.
● Якщо автомобіль стоїть на м’якій поверхні, слід підкласти
під домкрат тверду дошку
(товщиною макс. 1 см).● Перед встановленням автомобіля на домкрат слід
вийняти з нього усі важкі
предмети.
● Під час застосування домкрата
перебування в автомобілі
людей або тварин заборонено.
● Забороняється підповзати під автомобіль, піднятий на
домкраті.
● Забороняється запускати двигун, коли автомобіль
піднятий на домкраті.
● Перед встановленням колеса очистіть колісні гайки та різь
чистою тканиною.9 Попередження
Не змащуйте колісний болт,
колісну гайку та конус колісної гайки.
1. Сталеві колеса з ковпаками:
Зніміть колісний ковпак.
Легкосплавні диски:
Від’єднайте ковпачки гайок
плоскою викруткою та зніміть їх. Щоб не пошкодити фарбу на
диску та ковпаку, обмотайте
кінець леза викрутки тканиною.
2. Розкладіть ключ і встановіть його, перевіривши надійність
його положення, після чого
відкрутіть кожну гайку на
півоберта.
Колеса можуть бути захищені за
допомогою стопорних колісних
гайок. Щоб ослабити ці
спеціальні гайки, спершу
приєднайте перехідник для
секретних колісних гайок до
головки гайки, а потім
встановіть на нього балонний
ключ. Адаптер знаходиться в
бардачку.

334Догляд за автомобілем

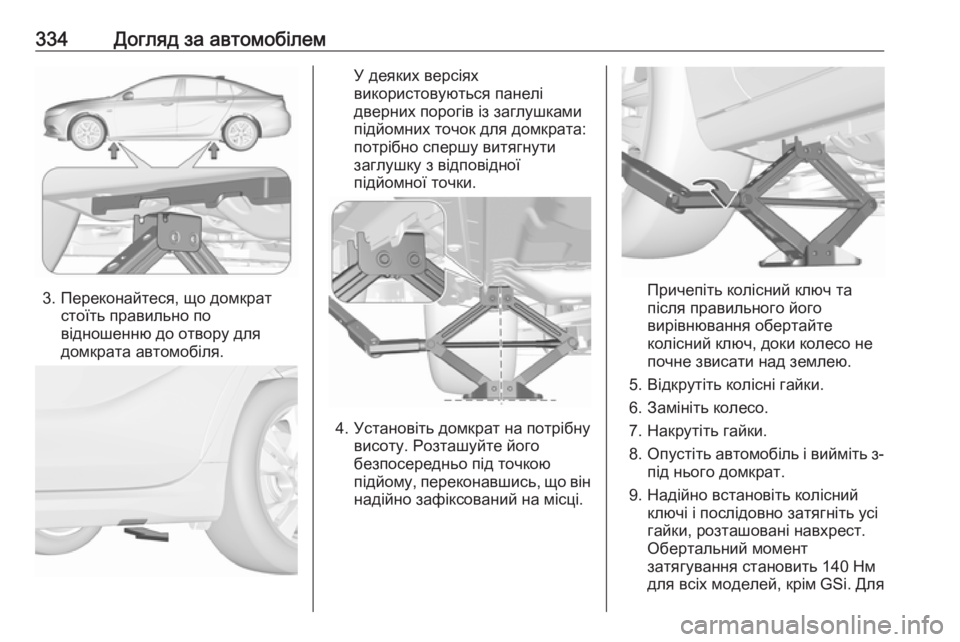

3. Переконайтеся, що домкратстоїть правильно по
відношенню до отвору для
домкрата автомобіля.
У деяких версіях
використовуються панелі
дверних порогів із заглушками
підйомних точок для домкрата:
потрібно спершу витягнути заглушку з відповідної
підйомної точки.
4. Установіть домкрат на потрібну висоту. Розташуйте його
безпосередньо під точкою
підйому, переконавшись, що він надійно зафіксований на місці.
Причепіть колісний ключ та
після правильного його
вирівнювання обертайте
колісний ключ, доки колесо не
почне звисати над землею.
5. Відкрутіть колісні гайки.
6. Замініть колесо.
7. Накрутіть гайки.
8. Опустіть автомобіль і вийміть з-
під нього домкрат.
9. Надійно встановіть колісний ключі і послідовно затягніть усі
гайки, розташовані навхрест.
Обертальний момент
затягування становить 140 Нм
для всіх моделей, крім GSi. Для
