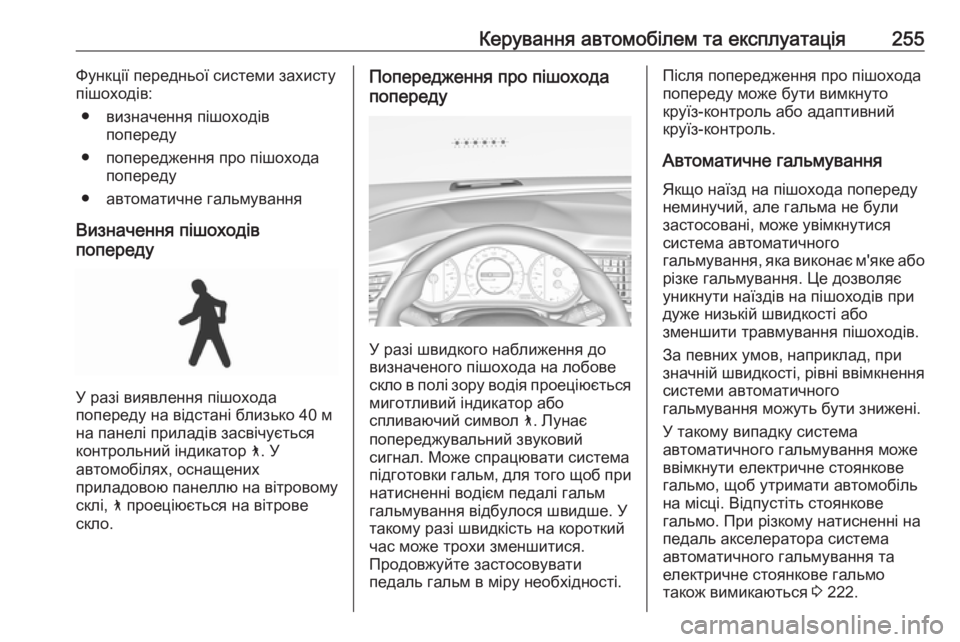

Керування автомобілем та експлуатація255Функції передньої системи захисту
пішоходів:
● визначення пішоходів попереду
● попередження про пішохода попереду
● автоматичне гальмування
Визначення пішоходів
попереду
У разі виявлення пішохода
попереду на відстані близько 40 м
на панелі приладів засвічується контрольний індикатор 7. У
автомобілях, оснащених
приладовою панеллю на вітровому склі, 7 проеціюється на вітрове
скло.
Попередження про пішохода
попереду
У разі швидкого наближення до
визначеного пішохода на лобове
скло в полі зору водія проеціюється миготливий індикатор або
спливаючий символ 7. Лунає
попереджувальний звуковий
сигнал. Може спрацювати система
підготовки гальм, для того щоб при натисненні водієм педалі гальм
гальмування відбулося швидше. У
такому разі швидкість на короткий
час може трохи зменшитися.
Продовжуйте застосовувати
педаль гальм в міру необхідності.
Після попередження про пішохода
попереду може бути вимкнуто
круїз-контроль або адаптивний
круїз-контроль.
Автоматичне гальмування
Якщо наїзд на пішохода попереду
неминучий, але гальма не були
застосовані, може увімкнутися
система автоматичного
гальмування, яка виконає м'яке або
різке гальмування. Це дозволяє
уникнути наїздів на пішоходів при
дуже низькій швидкості або
зменшити травмування пішоходів.
За певних умов, наприклад, при
значній швидкості, рівні ввімкнення системи автоматичного
гальмування можуть бути знижені.
У такому випадку система
автоматичного гальмування може
ввімкнути електричне стоянкове
гальмо, щоб утримати автомобіль
на місці. Відпустіть стоянкове
гальмо. При різкому натисненні на
педаль акселератора система
автоматичного гальмування та
електричне стоянкове гальмо
також вимикаються 3 222.

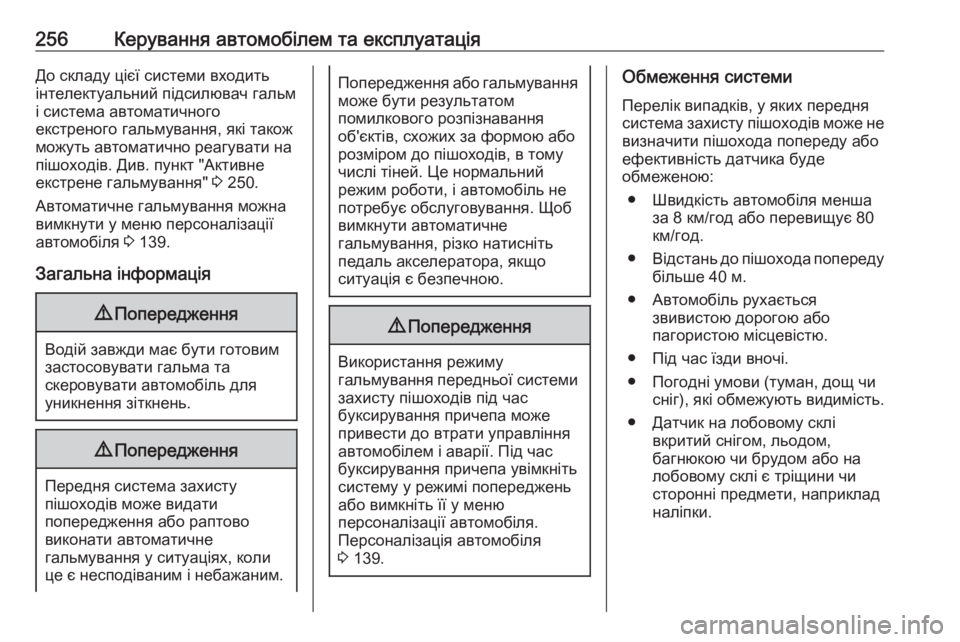

256Керування автомобілем та експлуатаціяДо складу цієї системи входить
інтелектуальний підсилювач гальм
і система автоматичного
екстреного гальмування, які також
можуть автоматично реагувати на
пішоходів. Див. пункт "Активне
екстрене гальмування" 3 250.
Автоматичне гальмування можна
вимкнути у меню персоналізації
автомобіля 3 139.
Загальна інформація9 Попередження
Водій завжди має бути готовим
застосовувати гальма та
скеровувати автомобіль для
уникнення зіткнень.
9 Попередження
Передня система захисту
пішоходів може видати
попередження або раптово
виконати автоматичне
гальмування у ситуаціях, коли
це є несподіваним і небажаним.
Попередження або гальмування може бути результатом
помилкового розпізнавання
об'єктів, схожих за формою або розміром до пішоходів, в тому
числі тіней. Це нормальний
режим роботи, і автомобіль не
потребує обслуговування. Щоб
вимкнути автоматичне
гальмування, різко натисніть
педаль акселератора, якщо
ситуація є безпечною.9 Попередження
Використання режиму
гальмування передньої системи захисту пішоходів під час
буксирування причепа може
привести до втрати управління
автомобілем і аварії. Під час
буксирування причепа увімкніть
систему у режимі попереджень
або вимкніть її у меню
персоналізації автомобіля.
Персоналізація автомобіля
3 139.
Обмеження системи
Перелік випадків, у яких передня
система захисту пішоходів може не
визначити пішохода попереду або
ефективність датчика буде
обмеженою:
● Швидкість автомобіля менша за 8 км/год або перевищує 80
км/год.
● Відстань до пішохода попереду
більше 40 м.
● Автомобіль рухається звивистою дорогою або
пагористою місцевістю.
● Під час їзди вночі.
● Погодні умови (туман, дощ чи сніг), які обмежують видимість.
● Датчик на лобовому склі вкритий снігом, льодом,
багнюкою чи брудом або на
лобовому склі є тріщини чи
сторонні предмети, наприклад
наліпки.

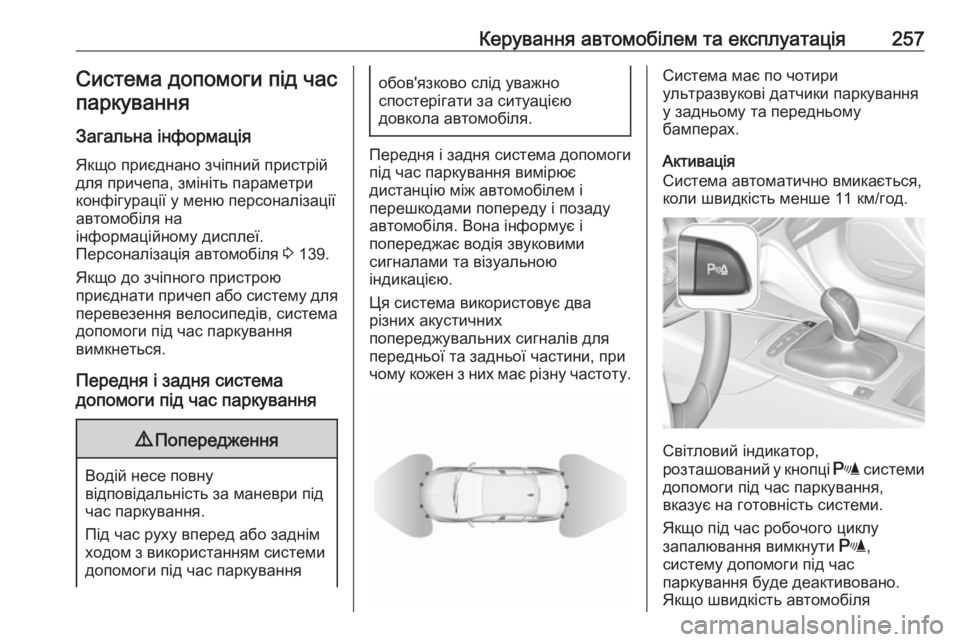

Керування автомобілем та експлуатація257Система допомоги під часпаркування
Загальна інформація
Якщо приєднано зчіпний пристрій
для причепа, змініть параметри
конфігурації у меню персоналізації
автомобіля на
інформаційному дисплеї.
Персоналізація автомобіля 3 139.
Якщо до зчіпного пристрою
приєднати причеп або систему для перевезення велосипедів, система
допомоги під час паркування
вимкнеться.
Передня і задня система
допомоги під час паркування9 Попередження
Водій несе повну
відповідальність за маневри під
час паркування.
Під час руху вперед або заднім
ходом з використанням системи допомоги під час паркування
обов'язково слід уважно
спостерігати за ситуацією
довкола автомобіля.
Передня і задня система допомоги
під час паркування вимірює
дистанцію між автомобілем і
перешкодами попереду і позаду
автомобіля. Вона інформує і
попереджає водія звуковими
сигналами та візуальною
індикацією.
Ця система використовує два
різних акустичних
попереджувальних сигналів для
передньої та задньої частини, при
чому кожен з них має різну частоту.
Система має по чотири
ультразвукові датчики паркування
у задньому та передньому
бамперах.
Активація
Система автоматично вмикається,
коли швидкість менше 11 км/год.
Світловий індикатор,
розташований у кнопці r системи
допомоги під час паркування,
вказує на готовність системи.
Якщо під час робочого циклу
запалювання вимкнути r,
систему допомоги під час
паркування буде деактивовано.
Якщо швидкість автомобіля

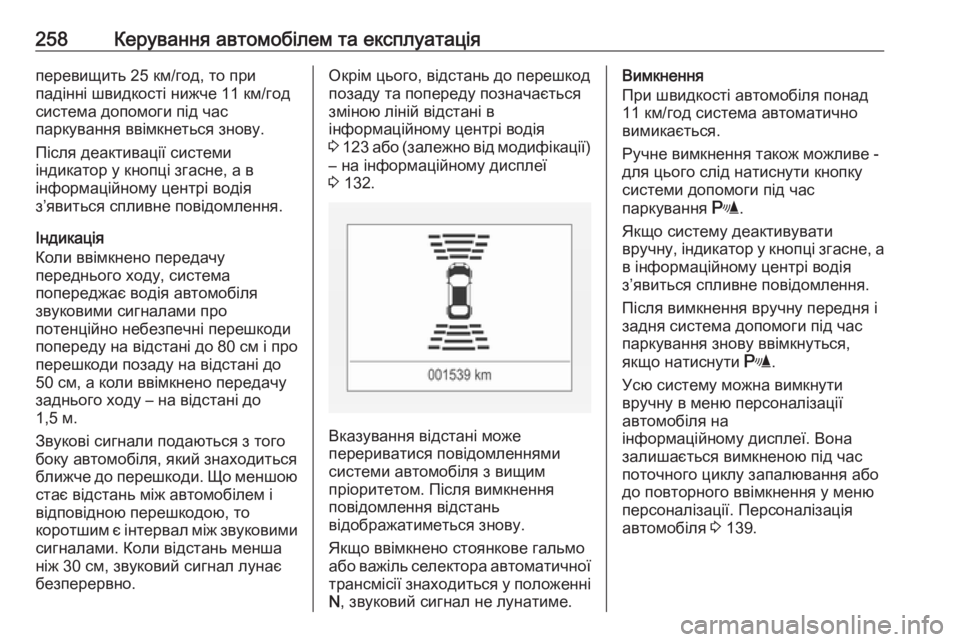

258Керування автомобілем та експлуатаціяперевищить 25 км/год, то при
падінні швидкості нижче 11 км/год
система допомоги під час
паркування ввімкнеться знову.
Після деактивації системи
індикатор у кнопці згасне, а в
інформаційному центрі водія
з’явиться спливне повідомлення.
Індикація
Коли ввімкнено передачу
переднього ходу, система
попереджає водія автомобіля
звуковими сигналами про
потенційно небезпечні перешкоди
попереду на відстані до 80 см і про
перешкоди позаду на відстані до
50 см, а коли ввімкнено передачу
заднього ходу – на відстані до
1,5 м.
Звукові сигнали подаються з того боку автомобіля, який знаходиться
ближче до перешкоди. Що меншою стає відстань між автомобілем і
відповідною перешкодою, то
коротшим є інтервал між звуковими
сигналами. Коли відстань менша
ніж 30 см, звуковий сигнал лунає
безперервно.Окрім цього, відстань до перешкод позаду та попереду позначається
зміною ліній відстані в
інформаційному центрі водія
3 123 або (залежно від модифікації)
– на інформаційному дисплеї
3 132.
Вказування відстані може
перериватися повідомленнями
системи автомобіля з вищим
пріоритетом. Після вимкнення
повідомлення відстань
відображатиметься знову.
Якщо ввімкнено стоянкове гальмо
або важіль селектора автоматичної трансмісії знаходиться у положенніN , звуковий сигнал не лунатиме.
Вимкнення
При швидкості автомобіля понад
11 км/год система автоматично
вимикається.
Ручне вимкнення також можливе -
для цього слід натиснути кнопку
системи допомоги під час
паркування r.
Якщо систему деактивувати
вручну, індикатор у кнопці згасне, а
в інформаційному центрі водія
з’явиться спливне повідомлення.
Після вимкнення вручну передня і
задня система допомоги під час
паркування знову ввімкнуться,
якщо натиснути r.
Усю систему можна вимкнути
вручну в меню персоналізації
автомобіля на
інформаційному дисплеї. Вона залишається вимкненою під час
поточного циклу запалювання або
до повторного ввімкнення у меню
персоналізації. Персоналізація
автомобіля 3 139.

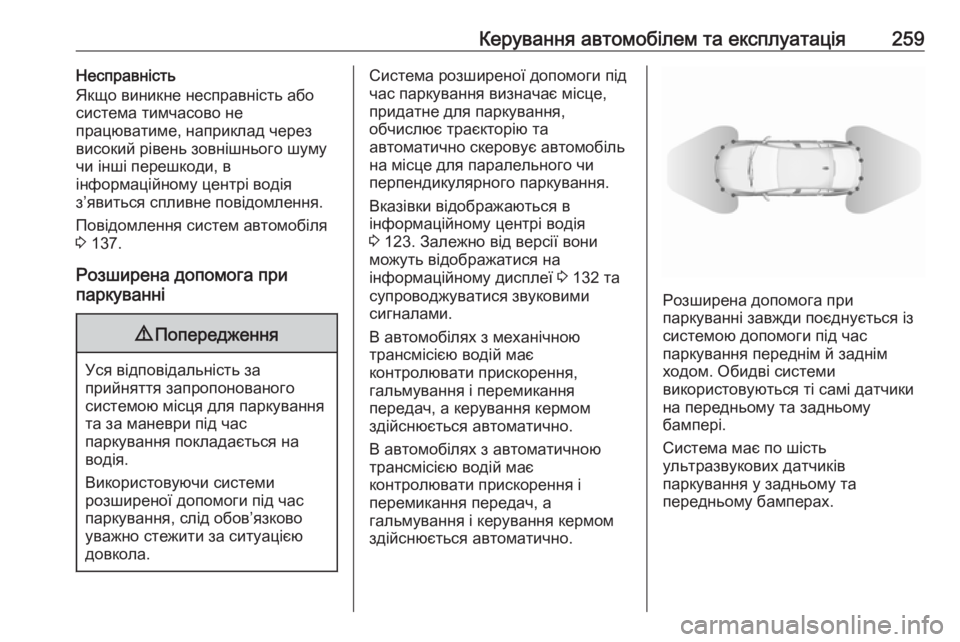

Керування автомобілем та експлуатація259Несправність
Якщо виникне несправність або
система тимчасово не
працюватиме, наприклад через
високий рівень зовнішнього шуму
чи інші перешкоди, в
інформаційному центрі водія
з’явиться спливне повідомлення.
Повідомлення систем автомобіля
3 137.
Розширена допомога при
паркуванні9 Попередження
Уся відповідальність за
прийняття запропонованого
системою місця для паркування
та за маневри під час
паркування покладається на
водія.
Використовуючи системи
розширеної допомоги під час
паркування, слід обов’язково
уважно стежити за ситуацією
довкола.
Система розширеної допомоги під
час паркування визначає місце,
придатне для паркування,
обчислює траєкторію та
автоматично скеровує автомобіль
на місце для паралельного чи
перпендикулярного паркування.
Вказівки відображаються в
інформаційному центрі водія
3 123. Залежно від версії вони
можуть відображатися на
інформаційному дисплеї 3 132 та
супроводжуватися звуковими
сигналами.
В автомобілях з механічною
трансмісією водій має
контролювати прискорення,
гальмування і перемикання
передач, а керування кермом
здійснюється автоматично.
В автомобілях з автоматичною
трансмісією водій має
контролювати прискорення і
перемикання передач, а
гальмування і керування кермом
здійснюється автоматично.
Розширена допомога при
паркуванні завжди поєднується із
системою допомоги під час
паркування переднім й заднім
ходом. Обидві системи
використовуються ті самі датчики
на передньому та задньому
бампері.
Система має по шість
ультразвукових датчиків
паркування у задньому та
передньому бамперах.

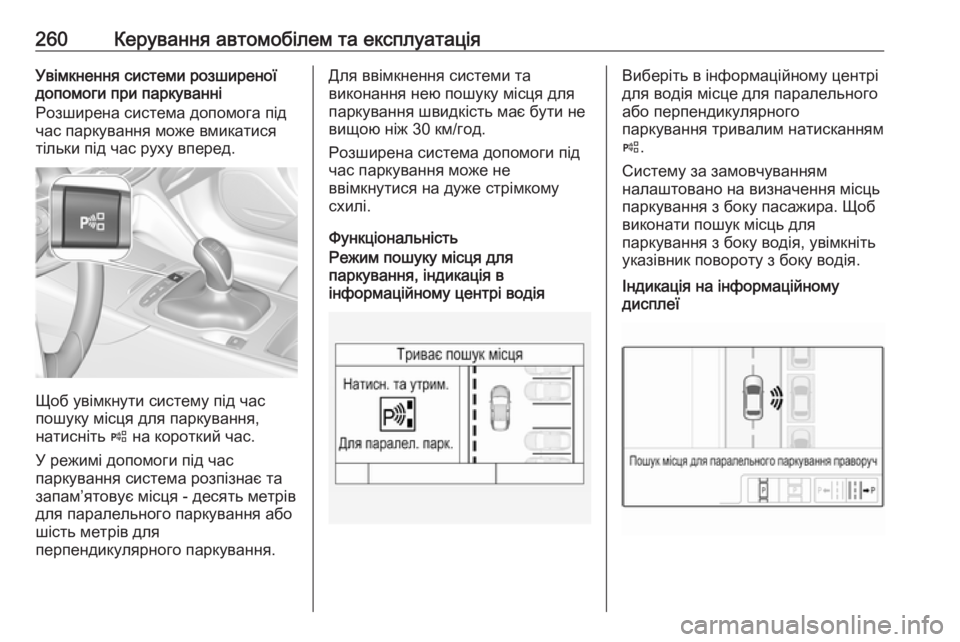

260Керування автомобілем та експлуатаціяУвімкнення системи розширеної
допомоги при паркуванні
Розширена система допомога під
час паркування може вмикатися
тільки під час руху вперед.
Щоб увімкнути систему під час
пошуку місця для паркування,
натисніть ( на короткий час.
У режимі допомоги під час
паркування система розпізнає та запам’ятовує місця - десять метрів
для паралельного паркування або
шість метрів для
перпендикулярного паркування.
Для ввімкнення системи та
виконання нею пошуку місця для паркування швидкість має бути не
вищою ніж 30 км/год.
Розширена система допомоги під час паркування може не
ввімкнутися на дуже стрімкому
схилі.
ФункціональністьРежим пошуку місця для
паркування, індикація в
інформаційному центрі водіяВиберіть в інформаційному центрі
для водія місце для паралельного або перпендикулярного
паркування тривалим натисканням
( .
Систему за замовчуванням
налаштовано на визначення місць
паркування з боку пасажира. Щоб
виконати пошук місць для
паркування з боку водія, увімкніть
указівник повороту з боку водія.Індикація на інформаційному
дисплеї

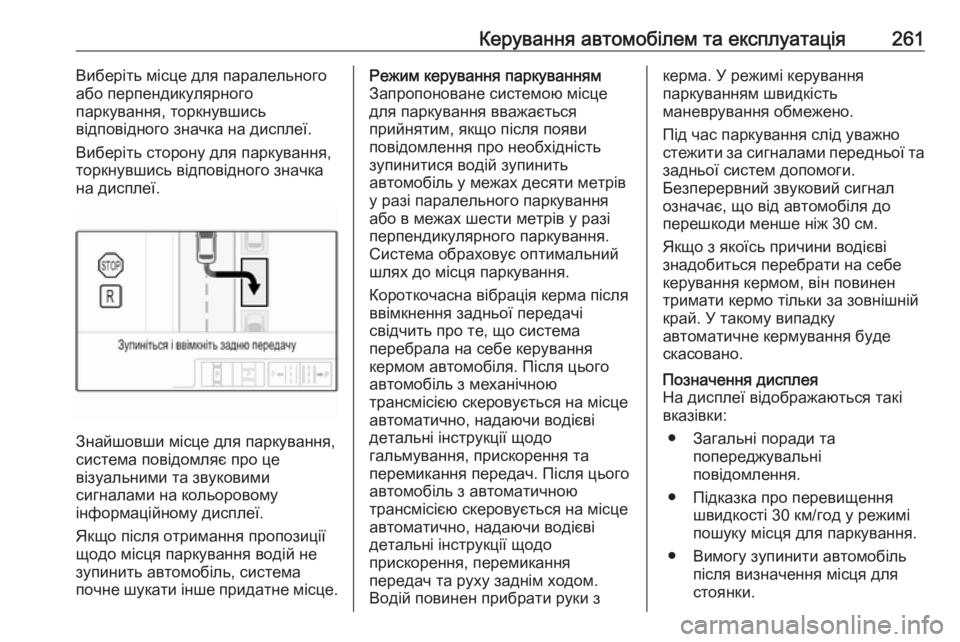

Керування автомобілем та експлуатація261Виберіть місце для паралельного
або перпендикулярного
паркування, торкнувшись
відповідного значка на дисплеї.
Виберіть сторону для паркування,
торкнувшись відповідного значка
на дисплеї.
Знайшовши місце для паркування,
система повідомляє про це
візуальними та звуковими
сигналами на кольоровому
інформаційному дисплеї.
Якщо після отримання пропозиції
щодо місця паркування водій не
зупинить автомобіль, система
почне шукати інше придатне місце.
Режим керування паркуванням Запропоноване системою місце
для паркування вважається
прийнятим, якщо після появи
повідомлення про необхідність
зупинитися водій зупинить
автомобіль у межах десяти метрів
у разі паралельного паркування
або в межах шести метрів у разі
перпендикулярного паркування.
Система обраховує оптимальний
шлях до місця паркування.
Короткочасна вібрація керма після
ввімкнення задньої передачі
свідчить про те, що система
перебрала на себе керування
кермом автомобіля. Після цього
автомобіль з механічною
трансмісією скеровується на місце
автоматично, надаючи водієві
детальні інструкції щодо
гальмування, прискорення та
перемикання передач. Після цього
автомобіль з автоматичною
трансмісією скеровується на місце
автоматично, надаючи водієві
детальні інструкції щодо
прискорення, перемикання
передач та руху заднім ходом.
Водій повинен прибрати руки зкерма. У режимі керування
паркуванням швидкість
маневрування обмежено.
Під час паркування слід уважно
стежити за сигналами передньої та
задньої систем допомоги.
Безперервний звуковий сигнал
означає, що від автомобіля до
перешкоди менше ніж 30 см.
Якщо з якоїсь причини водієві
знадобиться перебрати на себе
керування кермом, він повинен
тримати кермо тільки за зовнішній
край. У такому випадку
автоматичне кермування буде
скасовано.Позначення дисплея
На дисплеї відображаються такі
вказівки:
● Загальні поради та попереджувальні
повідомлення.
● Підказка про перевищення швидкості 30 км/год у режимі
пошуку місця для паркування.
● Вимогу зупинити автомобіль після визначення місця для
стоянки.

262Керування автомобілем та експлуатація●Напрямок руху під час заїзду на
місце стоянки.
● Вказівки увімкнути задню чи першу передачу або
встановити важіль селектора
автоматичної трансмісії у
положення R або D.
● Необхідність зупинитися або їхати повільно.
● Для деяких вказівок в інформаційному центрі водія
відображається індикатор
виконання.
● Успішне встановлення автомобіля на місце стоянки
позначається спливним
символом та звуковим
сигналом.
● Скасування паркувального маневру.
Пріоритетна інформація дисплея
Символи вдосконаленої системи
допомоги під час паркування в
центрі інформації водія можуть
заміщуватися повідомленнями
автомобіля з вищим пріоритетом.
Після підтвердження повідомлення кнопкою SET/CLR на важеліперемикання сигналів повороту
або кнопкою 9 на кермі, знову
відображатимуться вказівки
розширеної допомоги при
паркуванні, і паркувальні маневри можна буде продовжувати.
Вимкнення
Систему можна деактивувати
одним із таких способів:
● коротким натисканням (
● автоматично після вдалого завершення маневру
● перевищення швидкості 30 км/год під час пошуку місця
для паркування
● перевищення швидкості 8 км/год під час автоматичного
кермування
● втручання водія в процес кермування
● у разі виявлення крутого нахилу дороги
● перевищення максимальної кількості перемикань передачі:
вісім циклів під час
паралельного паркування абоп'ять циклів під час
перпендикулярного
паркування
● вимкненням запалювання
Якщо систему вимкне водій або вона автоматично вимкнеться під
час маневрування, в
інформаційному центрі водія
відобразиться повідомлення.
Додатково пролунає звуковий
сигнал.
Автоматична трансмісія:
Якщо розширену систему
допомоги буде вимкнено під час
паркувального маневру, або
маневр буде успішно завершено,
система утримуватиме автомобіль
у нерухомому положенні, доки не
буде виконано одну з наведених
нижче дій.
1. Натиснуто педаль гальм.
2. Ввімкнено електричне стоянкове гальмо.
3. Важіль селектора встановлено в положення P.
