Догляд за автомобілем3032. Від'єднайте патрон лампи відрозніму, притиснувши фіксатор
вперед. Вийміть патрон лампи з
корпусу рефлектора.
3. Зніміть лампу з тримача та замініть її на нову.
4. Вийміть патрон лампи.
5. Установіть кришку та поверніть за годинниковою стрілкою.
Дальнє світло (2)
1. Поверніть кришку протигодинникової стрілки та зніміть
її.
2. Від'єднайте патрон лампи від розніму, притиснувши фіксатор
вперед. Вийміть патрон лампи з
корпусу рефлектора.
3. Зніміть лампу з тримача та замініть її на нову.
4. Вийміть патрон лампи.
5. Установіть кришку та поверніть за годинниковою стрілкою.
Передній вказівник поворотів У разі несправності світлодіодних
ламп зверніться для їх заміни на
станцію технічного
обслуговування.

304Догляд за автомобілемГабаритний ліхтарУ разі несправності світлодіодних
ламп зверніться для їх заміни на
станцію технічного
обслуговування.
Освітлення при денному світлі У разі несправності світлодіодних
ламп зверніться для їх заміни на станцію технічного
обслуговування.
Світлодіодні фари
У фарах для ближнього та
дальнього світла, габаритних
ліхтарях і ліхтарях денного
освітлення використовуються
світлодіоди, тому вони не
підлягають заміні.
У разі несправності ці ліхтарі слід
ремонтувати на СТО.Передні протитуманні
фари
1. Grand Sport, універсал
Щоб не пошкодити фарбу,
обмотайте лезо пласкої викрутки тканиною. Вставте
викрутку у виріз скраю на
кришці. Зніміть ковпак,
обережно підваживши його
назовні.
Country Tourer
Відкрутіть гвинт зіркоподібною
викруткою.
2. Grand Sport, універсал

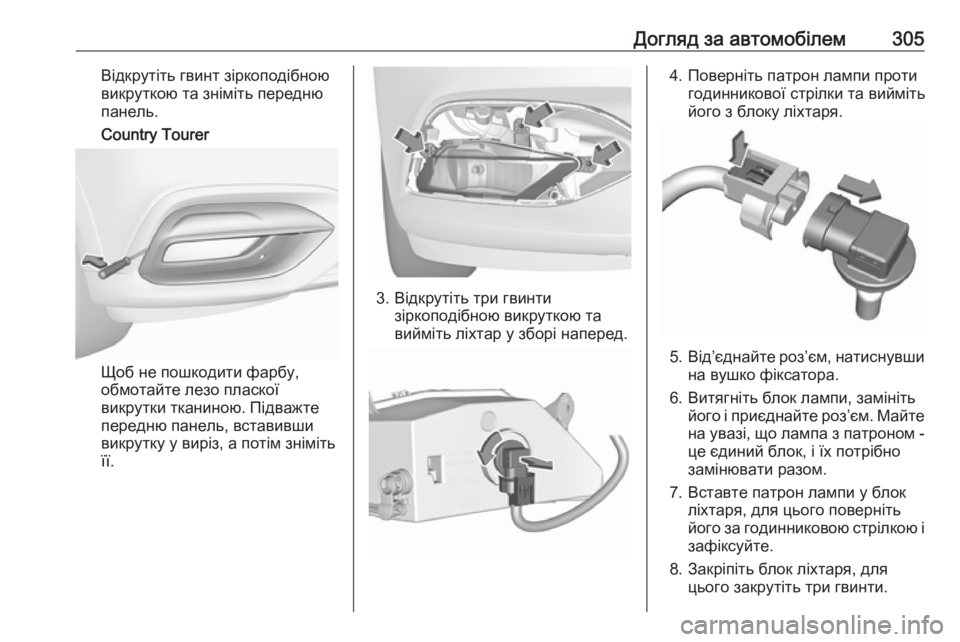

Догляд за автомобілем305Відкрутіть гвинт зіркоподібною
викруткою та зніміть передню
панель.
Country Tourer
Щоб не пошкодити фарбу,
обмотайте лезо пласкої викрутки тканиною. Підважте
передню панель, вставивши
викрутку у виріз, а потім зніміть
її.
3. Відкрутіть три гвинти зіркоподібною викруткою та
вийміть ліхтар у зборі наперед.
4. Поверніть патрон лампи проти годинникової стрілки та вийміть
його з блоку ліхтаря.
5. Від’єднайте роз’єм, натиснувши
на вушко фіксатора.
6. Витягніть блок лампи, замініть його і приєднайте роз’єм. Майте
на увазі, що лампа з патроном - це єдиний блок, і їх потрібно
замінювати разом.
7. Вставте патрон лампи у блок ліхтаря, для цього поверніть
його за годинниковою стрілкою і
зафіксуйте.
8. Закріпіть блок ліхтаря, для цього закрутіть три гвинти.

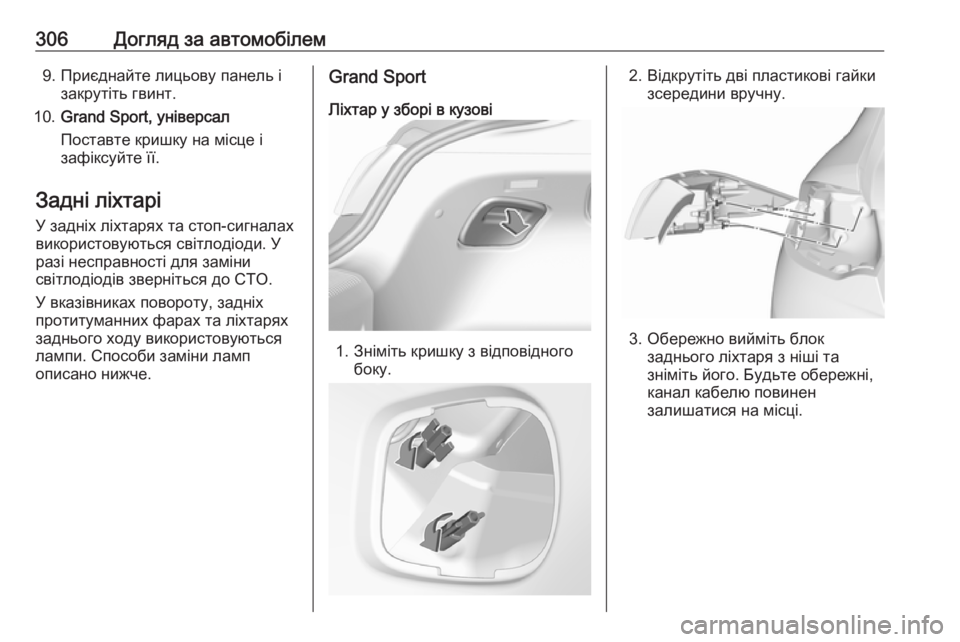

306Догляд за автомобілем9. Приєднайте лицьову панель ізакрутіть гвинт.
10. Grand Sport, універсал
Поставте кришку на місце і
зафіксуйте її.
Задні ліхтарі
У задніх ліхтарях та стоп-сигналах
використовуються світлодіоди. У
разі несправності для заміни
світлодіодів зверніться до СТО.
У вказівниках повороту, задніх
протитуманних фарах та ліхтарях
заднього ходу використовуються лампи. Способи заміни ламп
описано нижче.Grand Sport
Ліхтар у зборі в кузові
1. Зніміть кришку з відповідного боку.
2. Відкрутіть дві пластикові гайкизсередини вручну.
3. Обережно вийміть блокзаднього ліхтаря з ніші та
зніміть його. Будьте обережні,
канал кабелю повинен
залишатися на місці.

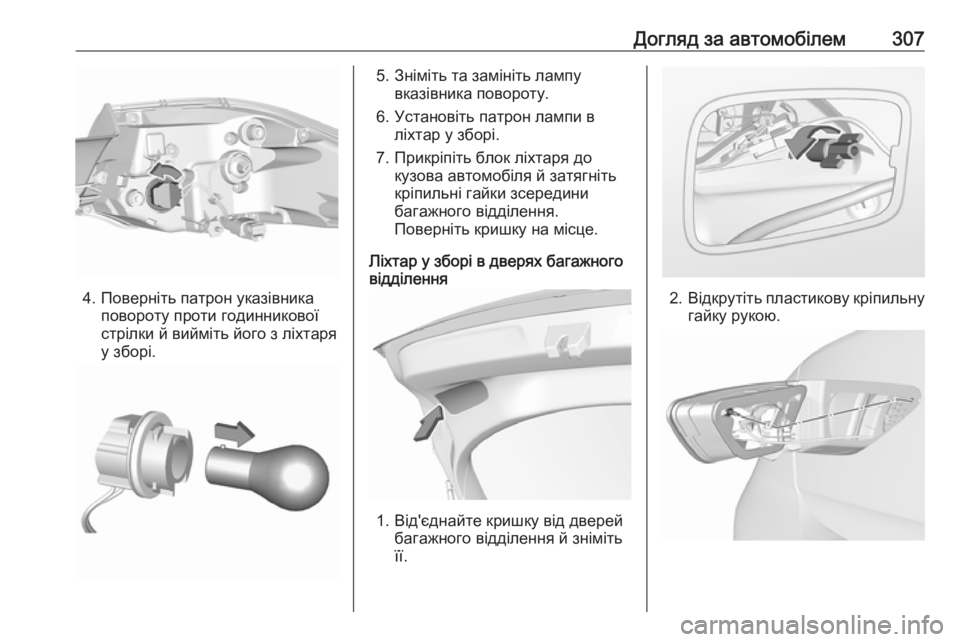

Догляд за автомобілем307
4. Поверніть патрон указівникаповороту проти годинникової
стрілки й вийміть його з ліхтаря
у зборі.
5. Зніміть та замініть лампу вказівника повороту.
6. Установіть патрон лампи в ліхтар у зборі.
7. Прикріпіть блок ліхтаря до кузова автомобіля й затягніть
кріпильні гайки зсередини
багажного відділення.
Поверніть кришку на місце.
Ліхтар у зборі в дверях багажного
відділення
1. Від'єднайте кришку від дверей
багажного відділення й зніміть
її.
2. Відкрутіть пластикову кріпильну
гайку рукою.

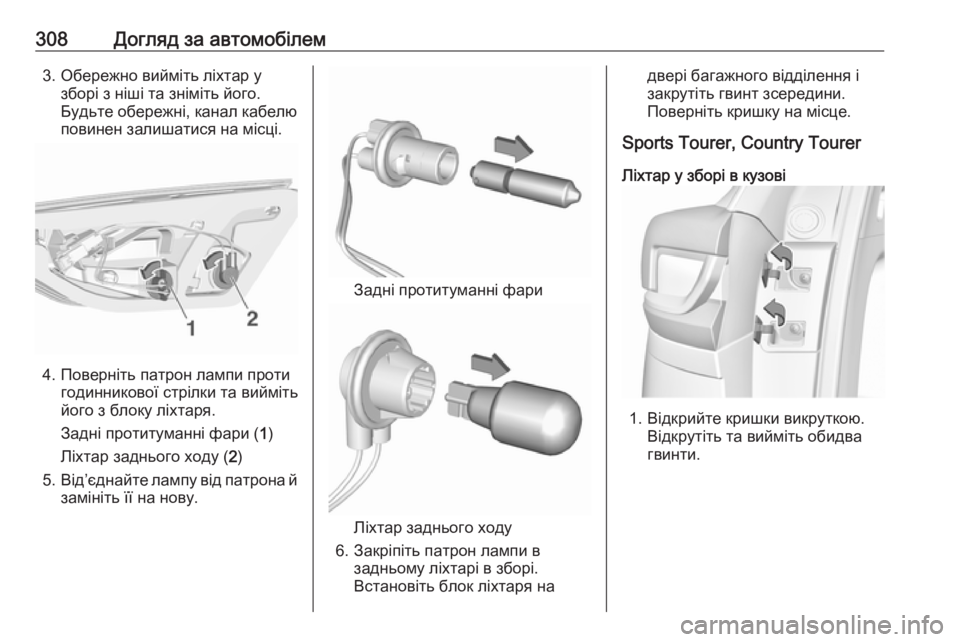

308Догляд за автомобілем3. Обережно вийміть ліхтар узборі з ніші та зніміть його.
Будьте обережні, канал кабелю
повинен залишатися на місці.
4. Поверніть патрон лампи проти годинникової стрілки та вийміть
його з блоку ліхтаря.
Задні протитуманні фари ( 1)
Ліхтар заднього ходу ( 2)
5. Від’єднайте лампу від патрона й
замініть її на нову.
Задні протитуманні фари
Ліхтар заднього ходу
6. Закріпіть патрон лампи в задньому ліхтарі в зборі.
Встановіть блок ліхтаря на
двері багажного відділення і
закрутіть гвинт зсередини.
Поверніть кришку на місце.
Sports Tourer, Country Tourer
Ліхтар у зборі в кузові
1. Відкрийте кришки викруткою. Відкрутіть та вийміть обидва
гвинти.

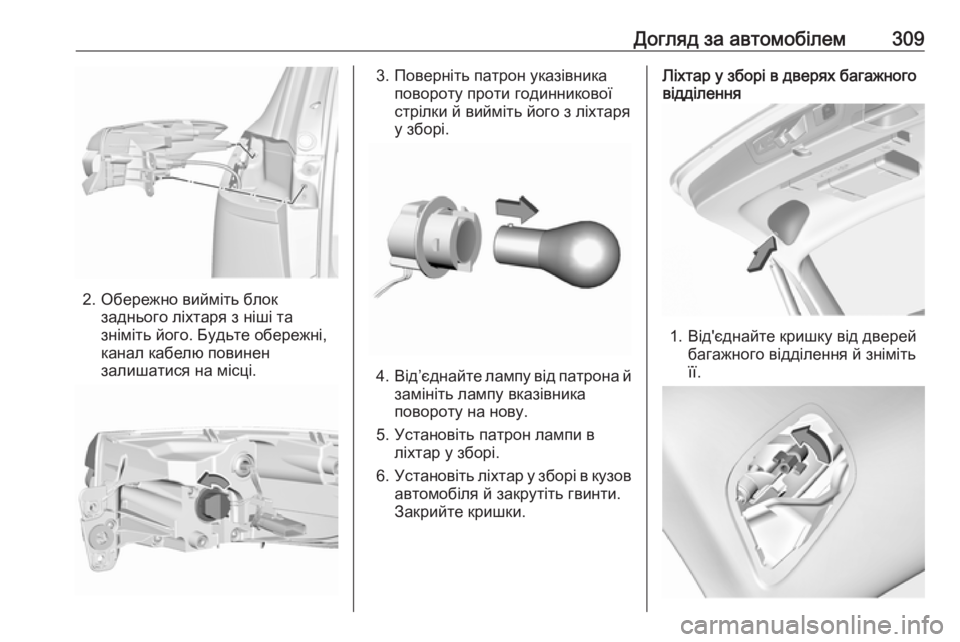

Догляд за автомобілем309
2. Обережно вийміть блокзаднього ліхтаря з ніші та
зніміть його. Будьте обережні,
канал кабелю повинен
залишатися на місці.
3. Поверніть патрон указівника повороту проти годинникової
стрілки й вийміть його з ліхтаря
у зборі.
4. Від’єднайте лампу від патрона й
замініть лампу вказівника
повороту на нову.
5. Установіть патрон лампи в ліхтар у зборі.
6. Установіть ліхтар у зборі в кузов
автомобіля й закрутіть гвинти.
Закрийте кришки.
Ліхтар у зборі в дверях багажного
відділення
1. Від'єднайте кришку від дверей
багажного відділення й зніміть
її.

310Догляд за автомобілем2.Відкрутіть пластикову кріпильну
гайку рукою.
3. Обережно вийміть ліхтар у зборі з ніші та зніміть його.
Будьте обережні, канал кабелю
повинен залишатися на місці.
4. Поверніть патрон лампи проти годинникової стрілки та вийміть
його з блоку ліхтаря.
Задні протитуманні фари ( 1)
Ліхтар заднього ходу ( 2)
5. Від’єднайте лампу від патрона й
замініть її на нову.Задні протитуманні фари
Ліхтар заднього ходу
6. Закріпіть патрон лампи в задньому ліхтарі в зборі.
Встановіть блок ліхтаря на
