2019 MAZDA MODEL 3 HATCHBACK Betriebsanleitung (in German)

 %HVWHKWGLH0|JOLFKNHLWHLQHU
.ROOLVLRQPLWHLQHPVLFKQlKHUQGHQ
)DKU]HXJEHWlWLJWGDV6%65&6\VWHP
GLH%UHPVHXQG]HLJW

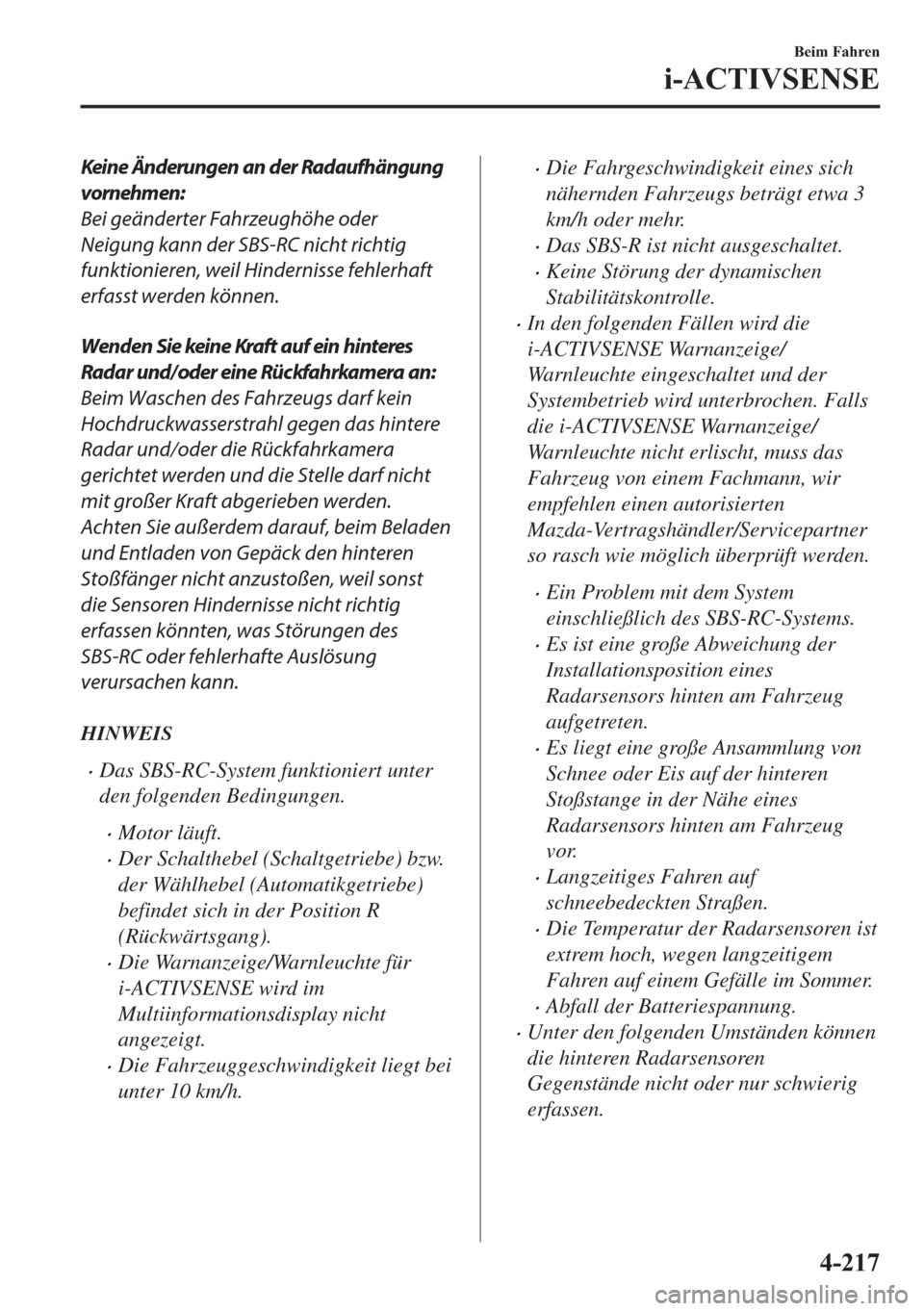

Keine Änderungen an der Radaufhängung
vornehmen:
Bei geänderter Fahrzeughöhe oder
Neigung kann der SBS-RC nicht richtig
funktionieren, weil Hindernisse fehlerhaft
erfasst werden können.
Wenden Sie keine Kraft auf ein hinteres
Radar und/oder eine Rückfahrkamera an:
Beim Waschen des Fahrzeugs darf kein
Hochdruckwasserstrahl gegen das hintere
Radar und/oder die Rückfahrkamera
gerichtet werden und die Stelle darf nicht
mit großer Kraft abgerieben werden.
Achten Sie außerdem darauf, beim Beladen
und Entladen von Gepäck den hinteren
Stoßfänger nicht anzustoßen, weil sonst
die Sensoren Hindernisse nicht richtig
erfassen könnten, was Störungen des
SBS-RC oder fehlerhafte Auslösung
verursachen kann.
HINWEIS
xDas SBS-RC-System funktioniert unter
den folgenden Bedingungen.
xMotor läuft.
xDer Schalthebel (Schaltgetriebe) bzw.
der Wählhebel (Automatikgetriebe)
befindet sich in der Position R
(Rückwärtsgang).
xDie Warnanzeige/Warnleuchte für
i-ACTIVSENSE wird im
Multiinformationsdisplay nicht
angezeigt.
xDie Fahrzeuggeschwindigkeit liegt bei
unter 10 km/h.
xDie Fahrgeschwindigkeit eines sich
nähernden Fahrzeugs beträgt etwa 3
km/h oder mehr.
xDas SBS-R ist nicht ausgeschaltet.
xKeine Störung der dynamischen
Stabilitätskontrolle.
xIn den folgenden Fällen wird die
i-ACTIVSENSE Warnanzeige/
Warnleuchte eingeschaltet und der
Systembetrieb wird unterbrochen. Falls
die i-ACTIVSENSE Warnanzeige/
Warnleuchte nicht erlischt, muss das
Fahrzeug von einem Fachmann, wir
empfehlen einen autorisierten
Mazda-Vertragshändler/Servicepartner
so rasch wie möglich überprüft werden.
xEin Problem mit dem System
einschließlich des SBS-RC-Systems.
xEs ist eine große Abweichung der
Installationsposition eines
Radarsensors hinten am Fahrzeug
aufgetreten.
xEs liegt eine große Ansammlung von
Schnee oder Eis auf der hinteren
Stoßstange in der Nähe eines
Radarsensors hinten am Fahrzeug
vor.
xLangzeitiges Fahren auf
schneebedeckten Straßen.
xDie Temperatur der Radarsensoren ist
extrem hoch, wegen langzeitigem
Fahren auf einem Gefälle im Sommer.
xAbfall der Batteriespannung.
xUnter den folgenden Umständen können
die hinteren Radarsensoren
Gegenstände nicht oder nur schwierig
erfassen.
%HLP)DKUHQ
L$&7,96(16(

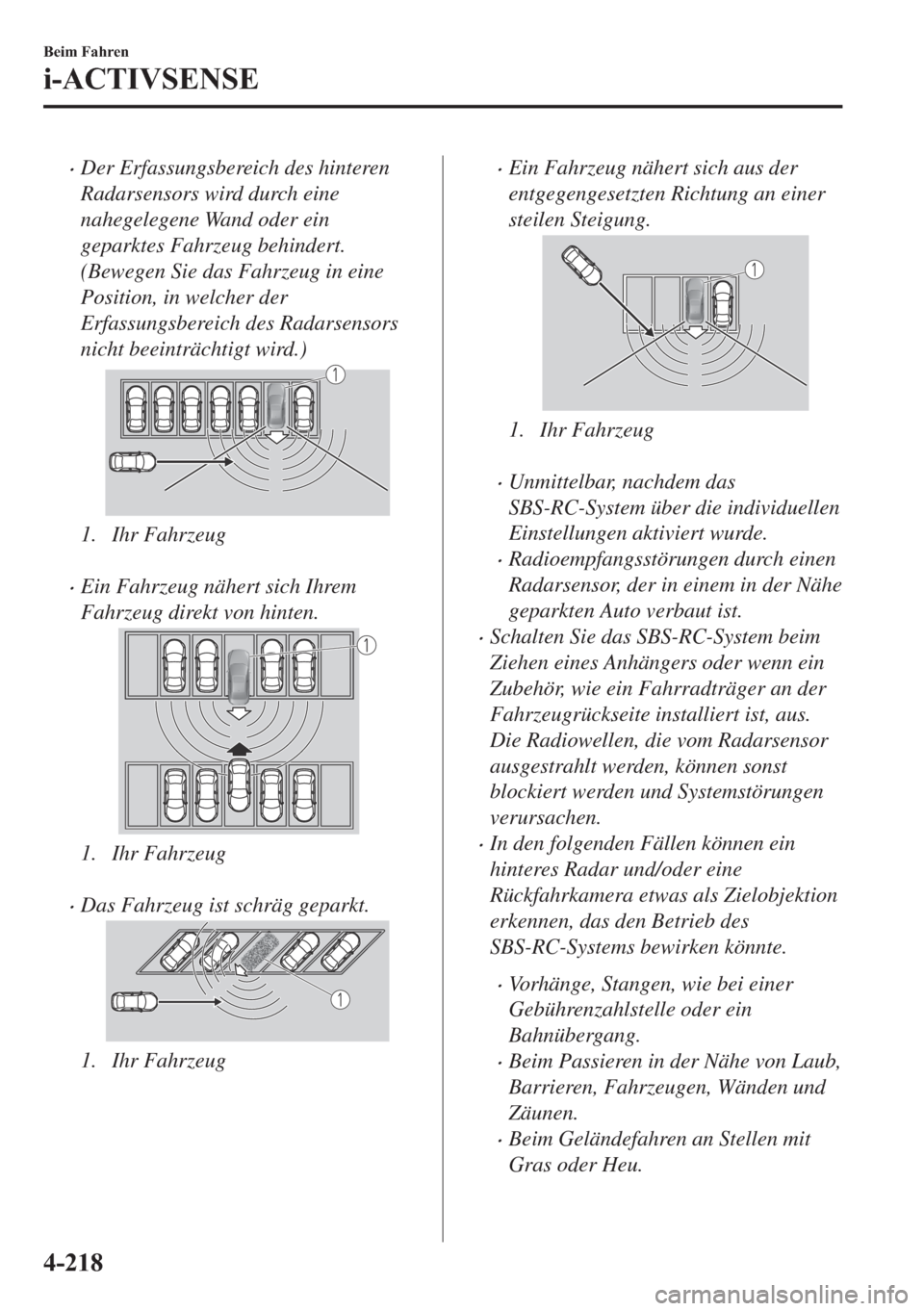

xDer Erfassungsbereich des hinteren
Radarsensors wird durch eine
nahegelegene Wand oder ein
geparktes Fahrzeug behindert.
(Bewegen Sie das Fahrzeug in eine
Position, in welcher der
Erfassungsbereich des Radarsensors
nicht beeinträchtigt wird.)
1. Ihr Fahrzeug

xEin Fahrzeug nähert sich Ihrem
Fahrzeug direkt von hinten.
1. Ihr Fahrzeug

xDas Fahrzeug ist schräg geparkt.
1. Ihr Fahrzeug

xEin Fahrzeug nähert sich aus der
entgegengesetzten Richtung an einer
steilen Steigung.
1. Ihr Fahrzeug

xUnmittelbar, nachdem das
SBS-RC-System über die individuellen
Einstellungen aktiviert wurde.
xRadioempfangsstörungen durch einen
Radarsensor, der in einem in der Nähe
geparkten Auto verbaut ist.
xSchalten Sie das SBS-RC-System beim
Ziehen eines Anhängers oder wenn ein
Zubehör, wie ein Fahrradträger an der
Fahrzeugrückseite installiert ist, aus.
Die Radiowellen, die vom Radarsensor
ausgestrahlt werden, können sonst
blockiert werden und Systemstörungen
verursachen.
xIn den folgenden Fällen können ein
hinteres Radar und/oder eine
Rückfahrkamera etwas als Zielobjektion
erkennen, das den Betrieb des
SBS-RC-Systems bewirken könnte.
xVorhänge, Stangen, wie bei einer
Gebührenzahlstelle oder ein
Bahnübergang.
xBeim Passieren in der Nähe von Laub,
Barrieren, Fahrzeugen, Wänden und
Zäunen.
xBeim Geländefahren an Stellen mit
Gras oder Heu.
%HLP)DKUHQ
L$&7,96(16(

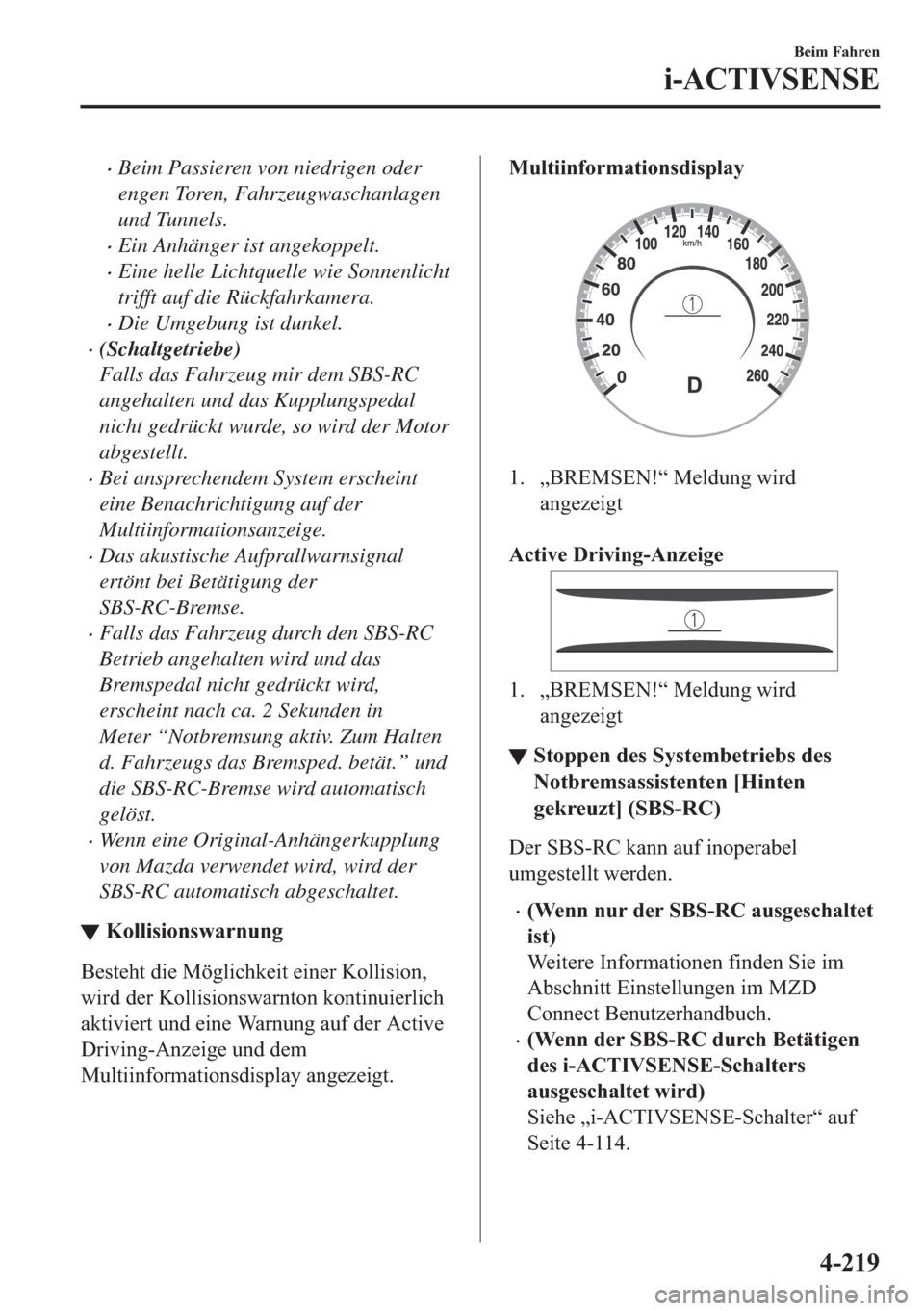

xBeim Passieren von niedrigen oder
engen Toren, Fahrzeugwaschanlagen
und Tunnels.
xEin Anhänger ist angekoppelt.
xEine helle Lichtquelle wie Sonnenlicht
trifft auf die Rückfahrkamera.
xDie Umgebung ist dunkel.
x(Schaltgetriebe)
Falls das Fahrzeug mir dem SBS-RC
angehalten und das Kupplungspedal
nicht gedrückt wurde, so wird der Motor
abgestellt.
xBei ansprechendem System erscheint
eine Benachrichtigung auf der
Multiinformationsanzeige.
xDas akustische Aufprallwarnsignal
ertönt bei Betätigung der
SBS-RC-Bremse.
xFalls das Fahrzeug durch den SBS-RC
Betrieb angehalten wird und das
Bremspedal nicht gedrückt wird,
erscheint nach ca. 2 Sekunden in
Meter “Notbremsung aktiv. Zum Halten
d. Fahrzeugs das Bremsped. betät.” und
die SBS-RC-Bremse wird automatisch
gelöst.
xWenn eine Original-Anhängerkupplung
von Mazda verwendet wird, wird der
SBS-RC automatisch abgeschaltet.
▼.ROOLVLRQVZDUQXQJ
%HVWHKWGLH0|JOLFKNHLWHLQHU.ROOLVLRQ
ZLUGGHU.ROOLVLRQVZDUQWRQNRQWLQXLHUOLFK
DNWLYLHUWXQGHLQH:DUQXQJDXIGHU$FWLYH
'ULYLQJ$Q]HLJHXQGGHP
0XOWLLQIRUPDWLRQVGLVSOD\DQJH]HLJW
0XOWLLQIRUPDWLRQVGLVSOD\

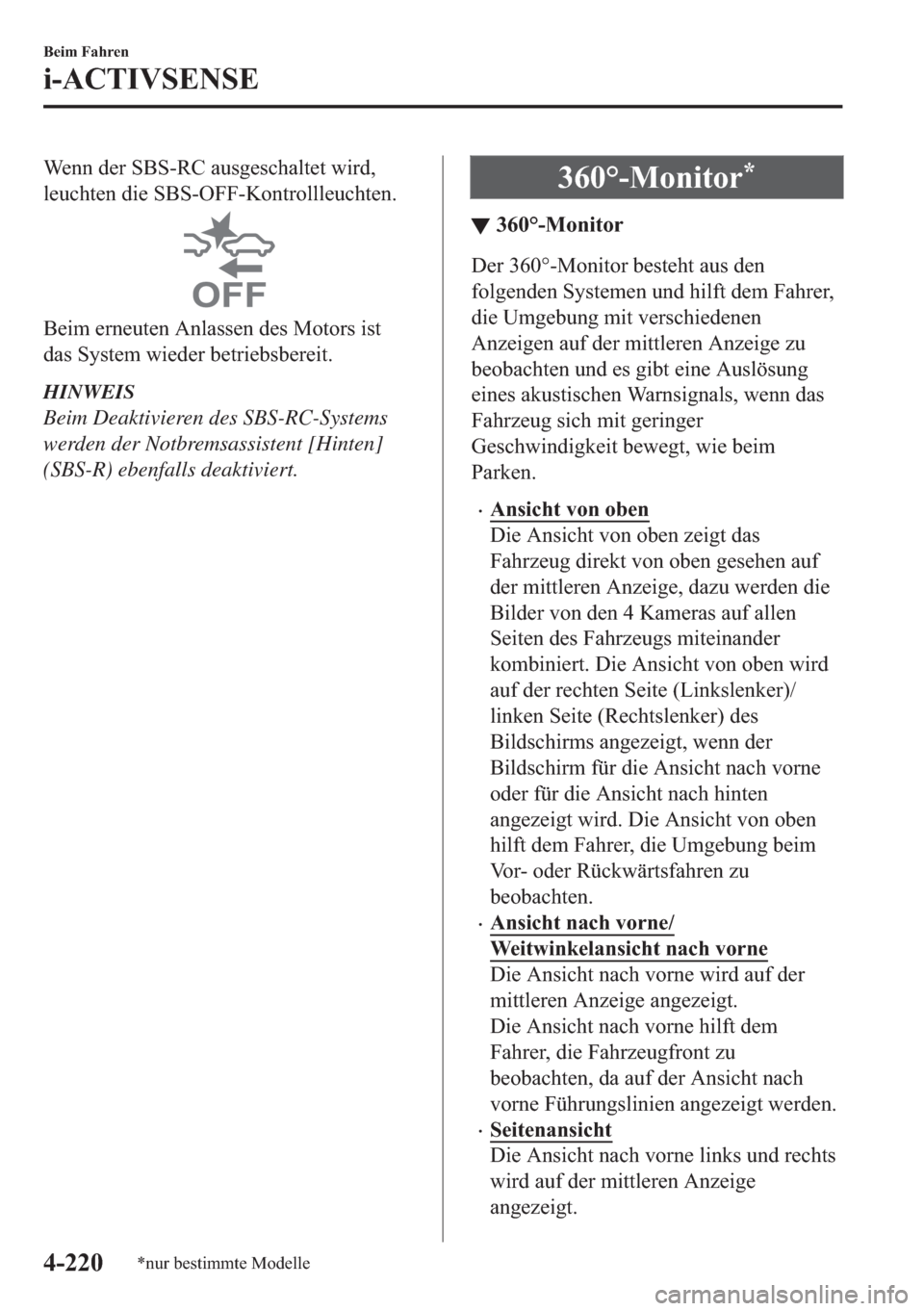

:HQQGHU6%65&DXVJHVFKDOWHWZLUG
OHXFKWHQGLH6%62)).RQWUROOOHXFKWHQ
%HLPHUQHXWHQ$QODVVHQGHV0RWRUVLVW
GDV6\VWHPZLHGHUEHWULHEVEHUHLW
HINWEIS
Beim Deaktivieren des SBS-RC-Systems
werden der Notbremsassistent [Hinten]
(SBS-R) ebenfalls deaktiviert.
ƒ0RQLWRU
▼

'LH$QVLFKW]XU6HLWHKLOIWGHP)DKUHU
GLHEHLGHQ6HLWHQGHU)DKU]HXJIURQW]X
EHREDFKWHQGDDXIGHU$QVLFKWQDFK
YRUQHOLQNVXQGUHFKWV)

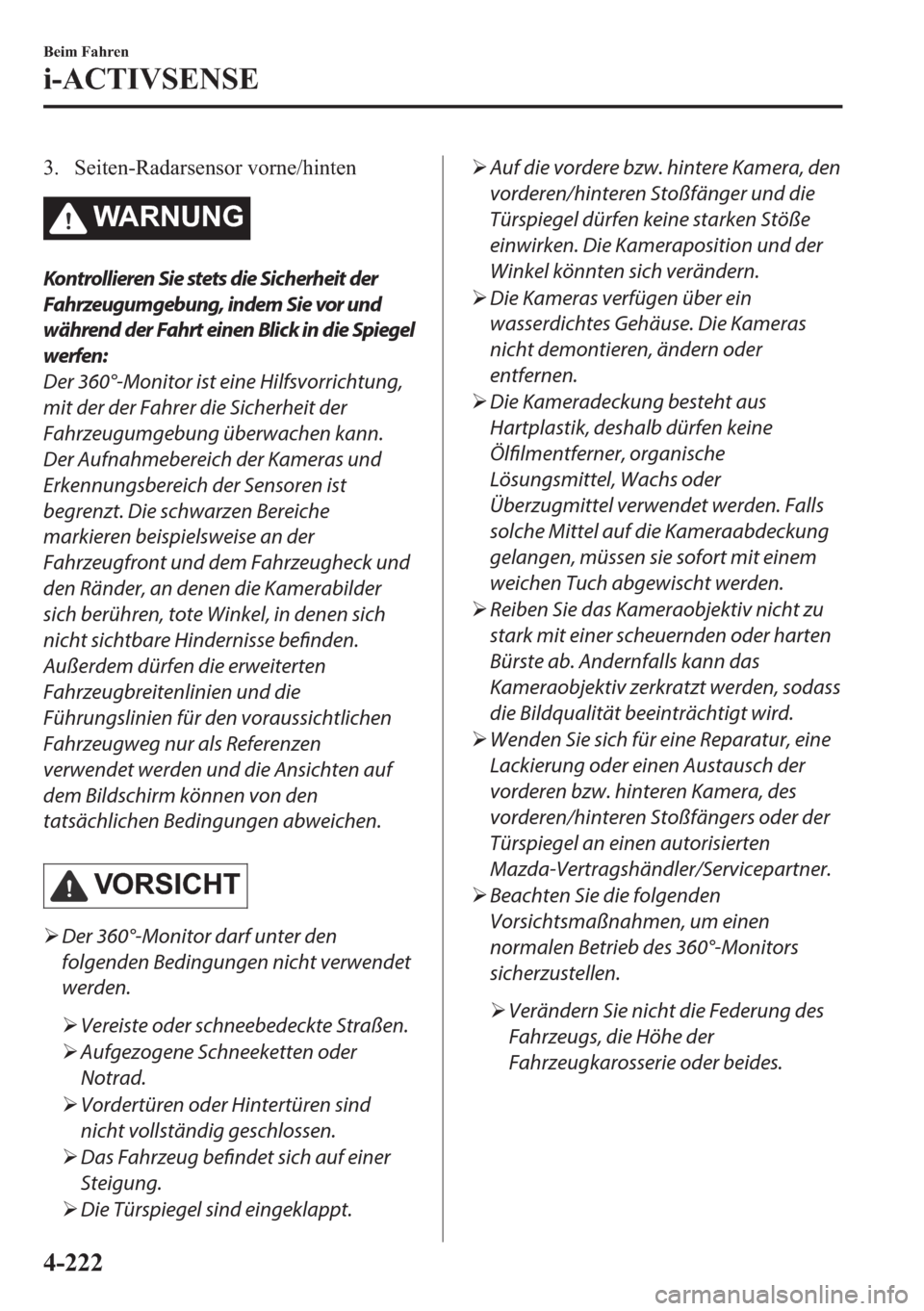

 6HLWHQ5DGDUVHQVRUYRUQHKLQWHQ
:$5181*
Kontrollieren Sie stets die Sicherheit der
Fahrzeugumgebung, indem Sie vor und
während der Fahrt einen Blick in die Spiegel
werfen:
Der 360°-Monitor ist eine Hilfsvorrichtung,
mit der der Fahrer die Sicherheit der
Fahrzeugumgebung überwachen kann.
Der Aufnahmebereich der Kameras und
Erkennungsbereich der Sensoren ist
begrenzt. Die schwarzen Bereiche
markieren beispielsweise an der
Fahrzeugfront und dem Fahrzeugheck und
den Ränder, an denen die Kamerabilder
sich berühren, tote Winkel, in denen sich
nicht sichtbare Hindernisse befinden.
Außerdem dürfen die erweiterten
Fahrzeugbreitenlinien und die
Führungslinien für den voraussichtlichen
Fahrzeugweg nur als Referenzen
verwendet werden und die Ansichten auf
dem Bildschirm können von den
tatsächlichen Bedingungen abweichen.
92 56 ,&+ 7
¾Der 360°-Monitor darf unter den
folgenden Bedingungen nicht verwendet
werden.
¾Vereiste oder schneebedeckte Straßen.
¾Aufgezogene Schneeketten oder
Notrad.
¾Vordertüren oder Hintertüren sind
nicht vollständig geschlossen.
¾Das Fahrzeug befindet sich auf einer
Steigung.
¾Die Türspiegel sind eingeklappt.
¾Auf die vordere bzw. hintere Kamera, den
vorderen/hinteren Stoßfänger und die
Türspiegel dürfen keine starken Stöße
einwirken. Die Kameraposition und der
Winkel könnten sich verändern.
¾Die Kameras verfügen über ein
wasserdichtes Gehäuse. Die Kameras
nicht demontieren, ändern oder
entfernen.
¾Die Kameradeckung besteht aus
Hartplastik, deshalb dürfen keine
Ölfilmentferner, organische
Lösungsmittel, Wachs oder
Überzugmittel verwendet werden. Falls
solche Mittel auf die Kameraabdeckung
gelangen, müssen sie sofort mit einem
weichen Tuch abgewischt werden.
¾Reiben Sie das Kameraobjektiv nicht zu
stark mit einer scheuernden oder harten
Bürste ab. Andernfalls kann das
Kameraobjektiv zerkratzt werden, sodass
die Bildqualität beeinträchtigt wird.
¾Wenden Sie sich für eine Reparatur, eine
Lackierung oder einen Austausch der
vorderen bzw. hinteren Kamera, des
vorderen/hinteren Stoßfängers oder der
Türspiegel an einen autorisierten
Mazda-Vertragshändler/Servicepartner.
¾Beachten Sie die folgenden
Vorsichtsmaßnahmen, um einen
normalen Betrieb des 360°-Monitors
sicherzustellen.
¾Verändern Sie nicht die Federung des
Fahrzeugs, die Höhe der
Fahrzeugkarosserie oder beides.
%HLP)DKUHQ
L$&7,96(16(

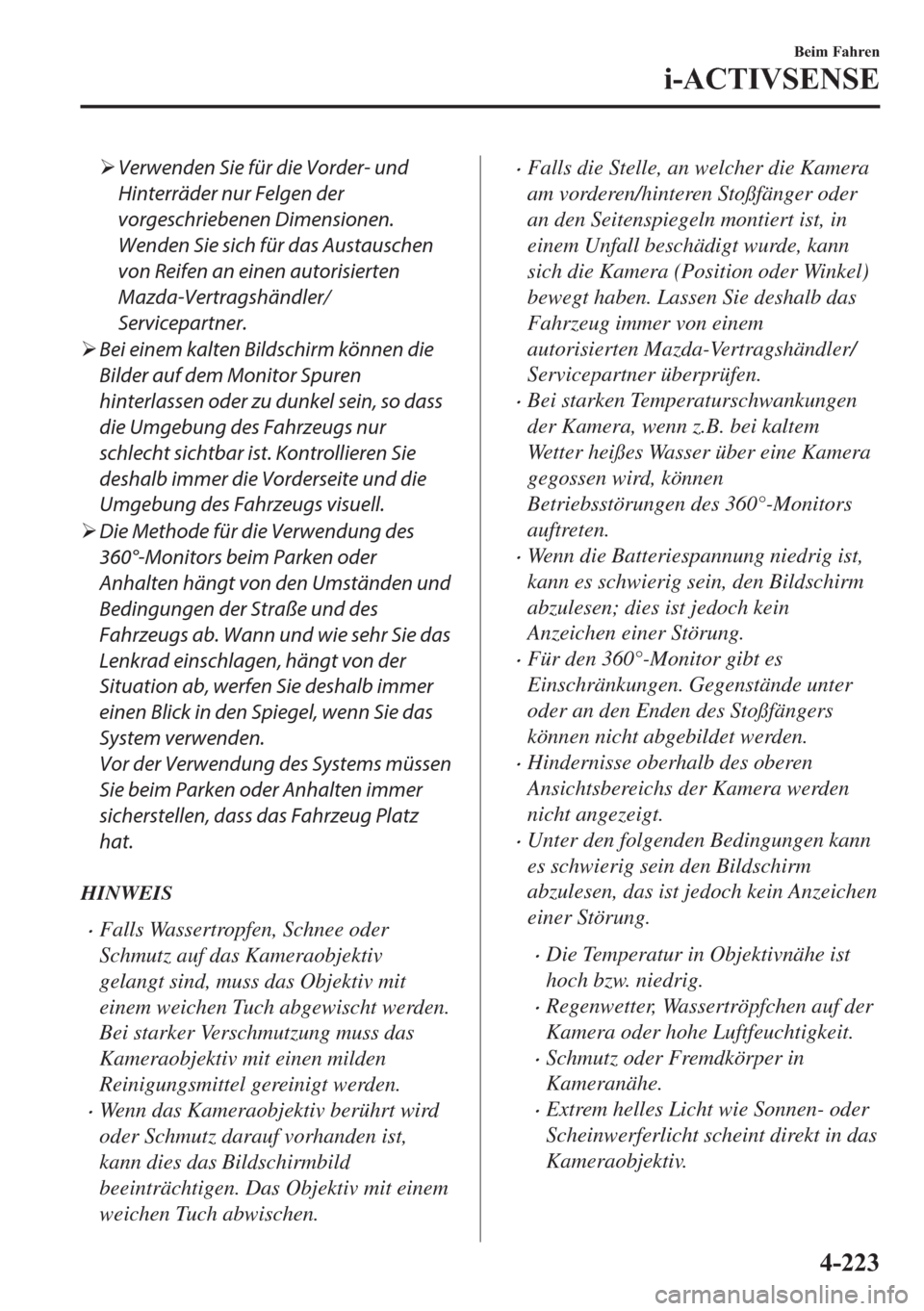

¾Verwenden Sie für die Vorder- und
Hinterräder nur Felgen der
vorgeschriebenen Dimensionen.
Wenden Sie sich für das Austauschen
von Reifen an einen autorisierten
Mazda-Vertragshändler/
Servicepartner.
¾Bei einem kalten Bildschirm können die
Bilder auf dem Monitor Spuren
hinterlassen oder zu dunkel sein, so dass
die Umgebung des Fahrzeugs nur
schlecht sichtbar ist. Kontrollieren Sie
deshalb immer die Vorderseite und die
Umgebung des Fahrzeugs visuell.
¾Die Methode für die Verwendung des
360°-Monitors beim Parken oder
Anhalten hängt von den Umständen und
Bedingungen der Straße und des
Fahrzeugs ab. Wann und wie sehr Sie das
Lenkrad einschlagen, hängt von der
Situation ab, werfen Sie deshalb immer
einen Blick in den Spiegel, wenn Sie das
System verwenden.
Vor der Verwendung des Systems müssen
Sie beim Parken oder Anhalten immer
sicherstellen, dass das Fahrzeug Platz
hat.
HINWEIS
xFalls Wassertropfen, Schnee oder
Schmutz auf das Kameraobjektiv
gelangt sind, muss das Objektiv mit
einem weichen Tuch abgewischt werden.
Bei starker Verschmutzung muss das
Kameraobjektiv mit einen milden
Reinigungsmittel gereinigt werden.
xWenn das Kameraobjektiv berührt wird
oder Schmutz darauf vorhanden ist,
kann dies das Bildschirmbild
beeinträchtigen. Das Objektiv mit einem
weichen Tuch abwischen.
xFalls die Stelle, an welcher die Kamera
am vorderen/hinteren Stoßfänger oder
an den Seitenspiegeln montiert ist, in
einem Unfall beschädigt wurde, kann
sich die Kamera (Position oder Winkel)
bewegt haben. Lassen Sie deshalb das
Fahrzeug immer von einem
autorisierten Mazda-Vertragshändler/
Servicepartner überprüfen.
xBei starken Temperaturschwankungen
der Kamera, wenn z.B. bei kaltem
Wetter heißes Wasser über eine Kamera
gegossen wird, können
Betriebsstörungen des 360°-Monitors
auftreten.
xWenn die Batteriespannung niedrig ist,
kann es schwierig sein, den Bildschirm
abzulesen; dies ist jedoch kein
Anzeichen einer Störung.
xFür den 360°-Monitor gibt es
Einschränkungen. Gegenstände unter
oder an den Enden des Stoßfängers
können nicht abgebildet werden.
xHindernisse oberhalb des oberen
Ansichtsbereichs der Kamera werden
nicht angezeigt.
xUnter den folgenden Bedingungen kann
es schwierig sein den Bildschirm
abzulesen, das ist jedoch kein Anzeichen
einer Störung.
xDie Temperatur in Objektivnähe ist
hoch bzw. niedrig.
xRegenwetter, Wassertröpfchen auf der
Kamera oder hohe Luftfeuchtigkeit.
xSchmutz oder Fremdkörper in
Kameranähe.
xExtrem helles Licht wie Sonnen- oder
Scheinwerferlicht scheint direkt in das
Kameraobjektiv.
%HLP)DKUHQ
L$&7,96(16(
