2019 JEEP COMPASS Drift- och underhållshandbok (in Swedish)

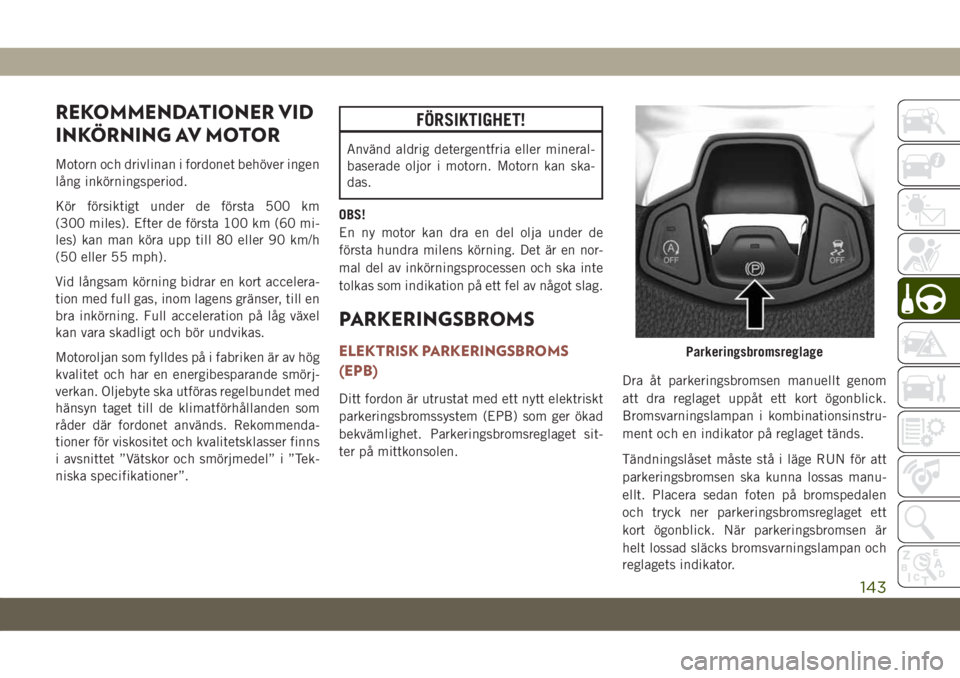

REKOMMENDATIONER VID
INKÖRNING AV MOTOR
Motorn och drivlinan i fordonet behöver ingen
lång inkörningsperiod.
Kör försiktigt under de första 500 km
(300 miles). Efter de första 100 km (60 mi-
les) kan man köra upp till 80 eller 90 km/h
(50 eller 55 mph).
Vid långsam körning bidrar en kort accelera-
tion med full gas, inom lagens gränser, till en
bra inkörning. Full acceleration på låg växel
kan vara skadligt och bör undvikas.
Motoroljan som fylldes på i fabriken är av hög
kvalitet och har en energibesparande smörj-
verkan. Oljebyte ska utföras regelbundet med
hänsyn taget till de klimatförhållanden som
råder där fordonet används. Rekommenda-
tioner för viskositet och kvalitetsklasser finns
i avsnittet ”Vätskor och smörjmedel” i ”Tek-
niska specifikationer”.
FÖRSIKTIGHET!
Använd aldrig detergentfria eller mineral-
baserade oljor i motorn. Motorn kan ska-
das.
OBS!
En ny motor kan dra en del olja under de
första hundra milens körning. Det är en nor-
mal del av inkörningsprocessen och ska inte
tolkas som indikation på ett fel av något slag.
PARKERINGSBROMS
ELEKTRISK PARKERINGSBROMS
(EPB)
Ditt fordon är utrustat med ett nytt elektriskt
parkeringsbromssystem (EPB) som ger ökad
bekvämlighet. Parkeringsbromsreglaget sit-
ter på mittkonsolen.Dra åt parkeringsbromsen manuellt genom
att dra reglaget uppåt ett kort ögonblick.
Bromsvarningslampan i kombinationsinstru-
ment och en indikator på reglaget tänds.
Tändningslåset måste stå i läge RUN för att
parkeringsbromsen ska kunna lossas manu-
ellt. Placera sedan foten på bromspedalen
och tryck ner parkeringsbromsreglaget ett
kort ögonblick. När parkeringsbromsen är
helt lossad släcks bromsvarningslampan och
reglagets indikator.
Parkeringsbromsreglage
143

Parkeringsbromsen kan också lossas automa-
tiskt. Ha motorn igång och en växel ilagd, och
släpp upp bromspedalen och tryck ner gas-
pedalen. Av säkerhetsskäl måste säkerhets-
bältet också vara fastspänt.
OBS!
• Det kan höras ett svagt surrande ljud från
fordonets bakre del när parkeringsbromsen
kopplas in eller ur.
• Om du håller foten på bromspedalen när du
kopplar in eller ur parkeringsbromsen kan
du märka en liten rörelse i bromspedalen.
• Den nya automatiska parkeringsbroms-
funktionen kan användas för att lägga i
parkeringsbromsen automatiskt varje gång
du parkerar fordonet. Automatisk parke-
ringsbroms kan aktiveras och avaktiveras i
menyn Settings (Inställningar) i Uconnect.
• Parkeringsbromsen kan kopplas in även när
tändningslåset är i läge OFF. Den kan dock
bara kopplas ur när tändningslåset är i läge
ON/RUN.• Om exceptionella omständigheter gör det
nödvändigt att använda parkeringsbromsen
när fordonet är i rörelse ska den elektriska
parkeringsbromsens reglage hållas tryckt
uppåt så länge som bromsverkan önskas.
Bromsvarningslampan tänds och en var-
ningssignal hörs hela tiden. Bromsljusen
kommer också att tändas automatiskt så
länge fordonet är i rörelse.
• Safehold är en ny funktion som automatiskt
aktiverar parkeringsbromsen under vissa
förhållanden. EPB övervakar status för fö-
rarens säkerhetsbälte, förardörren och pe-
dalernas lägen för att avgöra om föraren kan
ha lämnat fordonet medan det fortfarande
kan röra sig–isåfall aktiveras parkerings-
bromsen automatiskt för att förhindra att
fordonet kommer i rullning.
• EPB-varningslampan tänds om EPB-
brytaren hålls intryckt längre tid än
20 sekunder i antingen lossat eller åtdraget
läge. Lampan slocknar när knappen släpps.
• Se avsnittet ”Start och körning” i
användarhandboken.VARNING!
• Lita inte på att parkeringsbromsen fun-
gerar effektivt om de bakre bromsarna
har varit nedsänkta i vatten eller lera.
• Använd aldrig läget PARK (parkering)
som en ersättning för parkerings-
bromsen. Aktivera alltid parkerings-
bromsen helt vid parkering för att för-
hindra att fordonet rör sig och eventuellt
skadar någon eller något.
• När man stiger ur fordonet ska man
alltid se till att tändningen är i läget OFF
(av), ta ut den integrerade nyckeln från
fordonet och låsa fordonet.
• Lämna aldrig barn ensamma i ett fordon
och låt dem inte få tillgång till ett olåst
fordon. Att lämna barn ensamma i ett
fordon är farligt av flera anledningar. Ett
barn eller andra kan skadas allvarligt
eller dödas. Lär barnen att aldrig röra
parkeringsbromsen, bromspedalen eller
växelväljaren.
START OCH KÖRNING
144

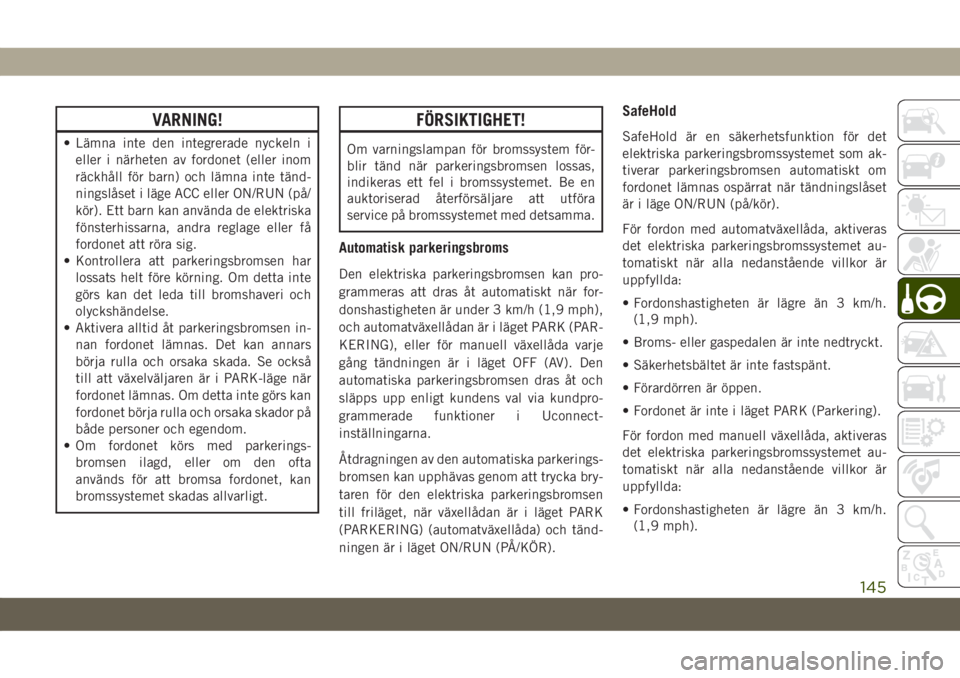

VARNING!
• Lämna inte den integrerade nyckeln i
eller i närheten av fordonet (eller inom
räckhåll för barn) och lämna inte tänd-
ningslåset i läge ACC eller ON/RUN (på/
kör). Ett barn kan använda de elektriska
fönsterhissarna, andra reglage eller få
fordonet att röra sig.
• Kontrollera att parkeringsbromsen har
lossats helt före körning. Om detta inte
görs kan det leda till bromshaveri och
olyckshändelse.
• Aktivera alltid åt parkeringsbromsen in-
nan fordonet lämnas. Det kan annars
börja rulla och orsaka skada. Se också
till att växelväljaren är i PARK-läge när
fordonet lämnas. Om detta inte görs kan
fordonet börja rulla och orsaka skador på
både personer och egendom.
• Om fordonet körs med parkerings-
bromsen ilagd, eller om den ofta
används för att bromsa fordonet, kan
bromssystemet skadas allvarligt.
FÖRSIKTIGHET!
Om varningslampan för bromssystem för-
blir tänd när parkeringsbromsen lossas,
indikeras ett fel i bromssystemet. Be en
auktoriserad återförsäljare att utföra
service på bromssystemet med detsamma.
Automatisk parkeringsbroms
Den elektriska parkeringsbromsen kan pro-
grammeras att dras åt automatiskt när for-
donshastigheten är under 3 km/h (1,9 mph),
och automatväxellådan är i läget PARK (PAR-
KERING), eller för manuell växellåda varje
gång tändningen är i läget OFF (AV). Den
automatiska parkeringsbromsen dras åt och
släpps upp enligt kundens val via kundpro-
grammerade funktioner i Uconnect-
inställningarna.
Åtdragningen av den automatiska parkerings-
bromsen kan upphävas genom att trycka bry-
taren för den elektriska parkeringsbromsen
till friläget, när växellådan är i läget PARK
(PARKERING) (automatväxellåda) och tänd-
ningen är i läget ON/RUN (PÅ/KÖR).
SafeHold
SafeHold är en säkerhetsfunktion för det
elektriska parkeringsbromssystemet som ak-
tiverar parkeringsbromsen automatiskt om
fordonet lämnas ospärrat när tändningslåset
är i läge ON/RUN (på/kör).
För fordon med automatväxellåda, aktiveras
det elektriska parkeringsbromssystemet au-
tomatiskt när alla nedanstående villkor är
uppfyllda:
• Fordonshastigheten är lägre än 3 km/h.
(1,9 mph).
• Broms- eller gaspedalen är inte nedtryckt.
• Säkerhetsbältet är inte fastspänt.
• Förardörren är öppen.
• Fordonet är inte i läget PARK (Parkering).
För fordon med manuell växellåda, aktiveras
det elektriska parkeringsbromssystemet au-
tomatiskt när alla nedanstående villkor är
uppfyllda:
• Fordonshastigheten är lägre än 3 km/h.
(1,9 mph).
145

• Broms- eller gaspedalen är inte nedtryckt.
• Kopplingspedalen inte är nedtryckt.
• Säkerhetsbältet är inte fastspänt.
• Förardörren är öppen.
SafeHold kan tillfälligt förbikopplas genom
att trycka på EPB-brytaren, medan förar-
dörren är öppen och bromspedalen ned-
tryckt. När det har förbikopplats manuellt
kommer SafeHold att aktiveras igen så snart
fordonet når en hastighet av 12 mph
(20 km/h) eller tändningen vrids till läge OFF
och tillbaka till ON/RUN igen.

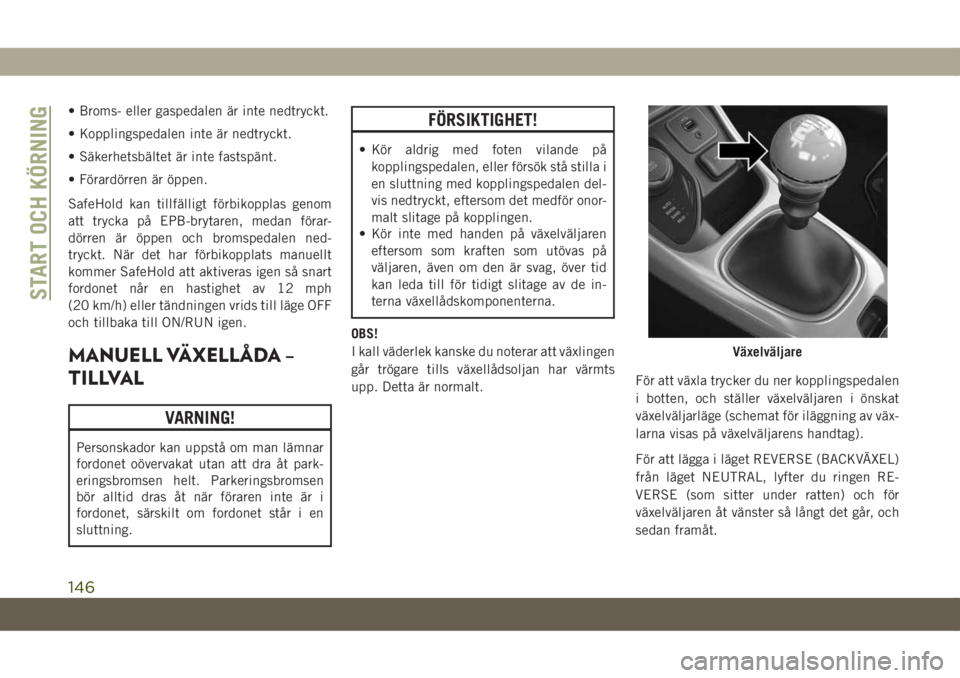

MANUELL VÄXELLÅDA –
TILLVAL
VARNING!
Personskador kan uppstå om man lämnar
fordonet oövervakat utan att dra åt park-
eringsbromsen helt. Parkeringsbromsen
bör alltid dras åt när föraren inte är i
fordonet, särskilt om fordonet står i en
sluttning.
FÖRSIKTIGHET!
• Kör aldrig med foten vilande på
kopplingspedalen, eller försök stå stilla i
en sluttning med kopplingspedalen del-
vis nedtryckt, eftersom det medför onor-
malt slitage på kopplingen.
• Kör inte med handen på växelväljaren
eftersom som kraften som utövas på
väljaren, även om den är svag, över tid
kan leda till för tidigt slitage av de in-
terna växellådskomponenterna.
OBS!
I kall väderlek kanske du noterar att växlingen
går trögare tills växellådsoljan har värmts
upp. Detta är normalt.För att växla trycker du ner kopplingspedalen
i botten, och ställer växelväljaren i önskat
växelväljarläge (schemat för iläggning av väx-
larna visas på växelväljarens handtag).
För att lägga i läget REVERSE (BACKVÄXEL)
från läget NEUTRAL, lyfter du ringen RE-
VERSE (som sitter under ratten) och för
växelväljaren åt vänster så långt det går, och
sedan framåt.
Växelväljare
START OCH KÖRNING
146

Växling
Tryck ned kopplingspedalen helt innan väx-
ling. Tryck lätt på gaspedalen när kopplings-
pedalen släpps upp.
Använd alltid 1:ans växel vid start från stilla-
stående.
Rekommenderade hastigheter för växling
För att den manuella växellådan ska
användas effektivt med avseende på bränsle-
förbrukning och prestanda bör den växlasenligt växlingsdiagrammet. Växla vid de has-
tigheter som anges för acceleration. Vid kör-
ning med tung last eller släpvagn kan det
hända att de rekommenderade hastigheterna
för växling inte gäller.
Hastigheter i KM/TIM (MPH) för växling med manuell växellåda
Alla motorerVäxling 2 till 3 3 till 4 4 till 5 5 till 6
Accel. 39 (24) 55 (34) 76 (47) 90 (56)
Marschfart 31 (19) 43 (27) 60 (37) 66 (41)
OBS!
En viss mängd oljud från växellådan är nor-
malt. Detta oljud kan vara mest märkbart när
fordonet går på tomgång i FRILÄGE med
kopplingen ilagd (kopplingspedalen upp-
släppt), men kan även höras under körning.
Ljudet kan också märkas mer när växellådan
är varm. Det här oljudet är helt normalt, och
är inte ett tecken på problem med din kopp-
ling eller växellåda.Nedväxling
När du kör nerför branta sluttningar rekom-
menderas du att växla ned från högre växel till
lägre växel för att skona bromsarna. Om du
växlar ned blir dessutom accelerationen
snabbare när du vill öka farten igen. Stegvis
nedväxling. Undvik övervarvning av motorn
genom att inte hoppa över växlar när du
växlar ned.
VARNING!
Växla inte ner för att motorbromsa på halt
underlag. Drivhjulen kan tappa greppet
och fordonet kan komma i sladdning.
FÖRSIKTIGHET!
• Om du hoppar över växlar och växlar ned
till lägre växlar vid en högre hastighet
kan motorn och kopplingssystemet ska-
das. Alla försök att växla till en lägre
växel med kopplingspedalen nedtryckt
147

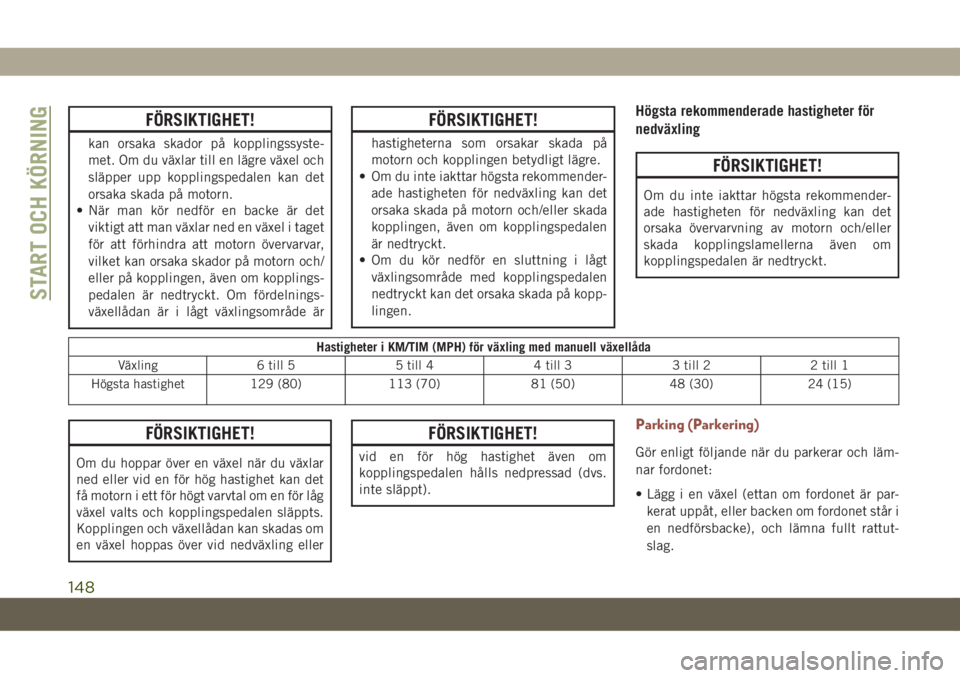

FÖRSIKTIGHET!
kan orsaka skador på kopplingssyste-
met. Om du växlar till en lägre växel och
släpper upp kopplingspedalen kan det
orsaka skada på motorn.
• När man kör nedför en backe är det
viktigt att man växlar ned en växel i taget
för att förhindra att motorn övervarvar,
vilket kan orsaka skador på motorn och/
eller på kopplingen, även om kopplings-
pedalen är nedtryckt. Om fördelnings-
växellådan är i lågt växlingsområde är
FÖRSIKTIGHET!
hastigheterna som orsakar skada på
motorn och kopplingen betydligt lägre.
• Om du inte iakttar högsta rekommender-
ade hastigheten för nedväxling kan det
orsaka skada på motorn och/eller skada
kopplingen, även om kopplingspedalen
är nedtryckt.
• Om du kör nedför en sluttning i lågt
växlingsområde med kopplingspedalen
nedtryckt kan det orsaka skada på kopp-
lingen.
Högsta rekommenderade hastigheter för
nedväxling
FÖRSIKTIGHET!
Om du inte iakttar högsta rekommender-
ade hastigheten för nedväxling kan det
orsaka övervarvning av motorn och/eller
skada kopplingslamellerna även om
kopplingspedalen är nedtryckt.
Hastigheter i KM/TIM (MPH) för växling med manuell växellåda
Växling 6 till 5 5 till 4 4 till 3 3 till 2 2 till 1
Högsta hastighet 129 (80) 113 (70) 81 (50) 48 (30) 24 (15)
FÖRSIKTIGHET!
Om du hoppar över en växel när du växlar
ned eller vid en för hög hastighet kan det
få motorn i ett för högt varvtal om en för låg
växel valts och kopplingspedalen släppts.
Kopplingen och växellådan kan skadas om
en växel hoppas över vid nedväxling eller
FÖRSIKTIGHET!
vid en för hög hastighet även om
kopplingspedalen hålls nedpressad (dvs.
inte släppt).
Parking (Parkering)
Gör enligt följande när du parkerar och läm-
nar fordonet:
• Lägg i en växel (ettan om fordonet är par-
kerat uppåt, eller backen om fordonet står i
en nedförsbacke), och lämna fullt rattut-
slag.
START OCH KÖRNING
148

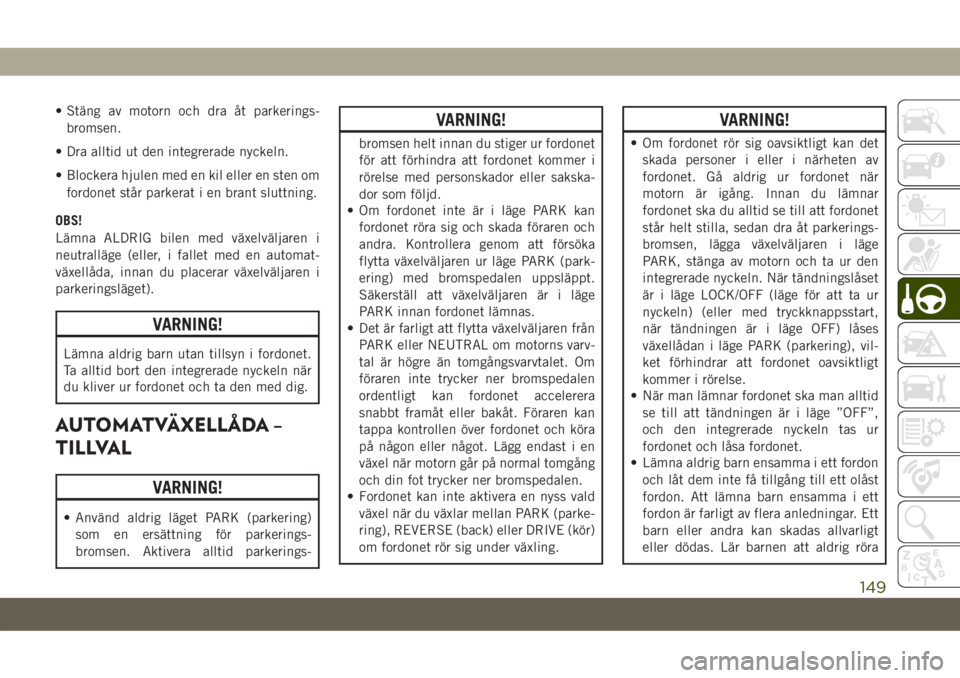

• Stäng av motorn och dra åt parkerings-
bromsen.
• Dra alltid ut den integrerade nyckeln.
• Blockera hjulen med en kil eller en sten om
fordonet står parkerat i en brant sluttning.
OBS!
Lämna ALDRIG bilen med växelväljaren i
neutralläge (eller, i fallet med en automat-
växellåda, innan du placerar växelväljaren i
parkeringsläget).
VARNING!
Lämna aldrig barn utan tillsyn i fordonet.
Ta alltid bort den integrerade nyckeln när
du kliver ur fordonet och ta den med dig.
AUTOMATVÄXELLÅDA –
TILLVAL
VARNING!
• Använd aldrig läget PARK (parkering)
som en ersättning för parkerings-
bromsen. Aktivera alltid parkerings-
VARNING!
bromsen helt innan du stiger ur fordonet
för att förhindra att fordonet kommer i
rörelse med personskador eller sakska-
dor som följd.
• Om fordonet inte är i läge PARK kan
fordonet röra sig och skada föraren och
andra. Kontrollera genom att försöka
flytta växelväljaren ur läge PARK (park-
ering) med bromspedalen uppsläppt.
Säkerställ att växelväljaren är i läge
PARK innan fordonet lämnas.
• Det är farligt att flytta växelväljaren från
PARK eller NEUTRAL om motorns varv-
tal är högre än tomgångsvarvtalet. Om
föraren inte trycker ner bromspedalen
ordentligt kan fordonet accelerera
snabbt framåt eller bakåt. Föraren kan
tappa kontrollen över fordonet och köra
på någon eller något. Lägg endast i en
växel när motorn går på normal tomgång
och din fot trycker ner bromspedalen.
• Fordonet kan inte aktivera en nyss vald
växel när du växlar mellan PARK (parke-
ring), REVERSE (back) eller DRIVE (kör)
om fordonet rör sig under växling.
VARNING!
• Om fordonet rör sig oavsiktligt kan det
skada personer i eller i närheten av
fordonet. Gå aldrig ur fordonet när
motorn är igång. Innan du lämnar
fordonet ska du alltid se till att fordonet
står helt stilla, sedan dra åt parkerings-
bromsen, lägga växelväljaren i läge
PARK, stänga av motorn och ta ur den
integrerade nyckeln. När tändningslåset
är i läge LOCK/OFF (läge för att ta ur
nyckeln) (eller med tryckknappsstart,
när tändningen är i läge OFF) låses
växellådan i läge PARK (parkering), vil-
ket förhindrar att fordonet oavsiktligt
kommer i rörelse.
• När man lämnar fordonet ska man alltid
se till att tändningen är i läge ”OFF”,
och den integrerade nyckeln tas ur
fordonet och låsa fordonet.
• Lämna aldrig barn ensamma i ett fordon
och låt dem inte få tillgång till ett olåst
fordon. Att lämna barn ensamma i ett
fordon är farligt av flera anledningar. Ett
barn eller andra kan skadas allvarligt
eller dödas. Lär barnen att aldrig röra
149

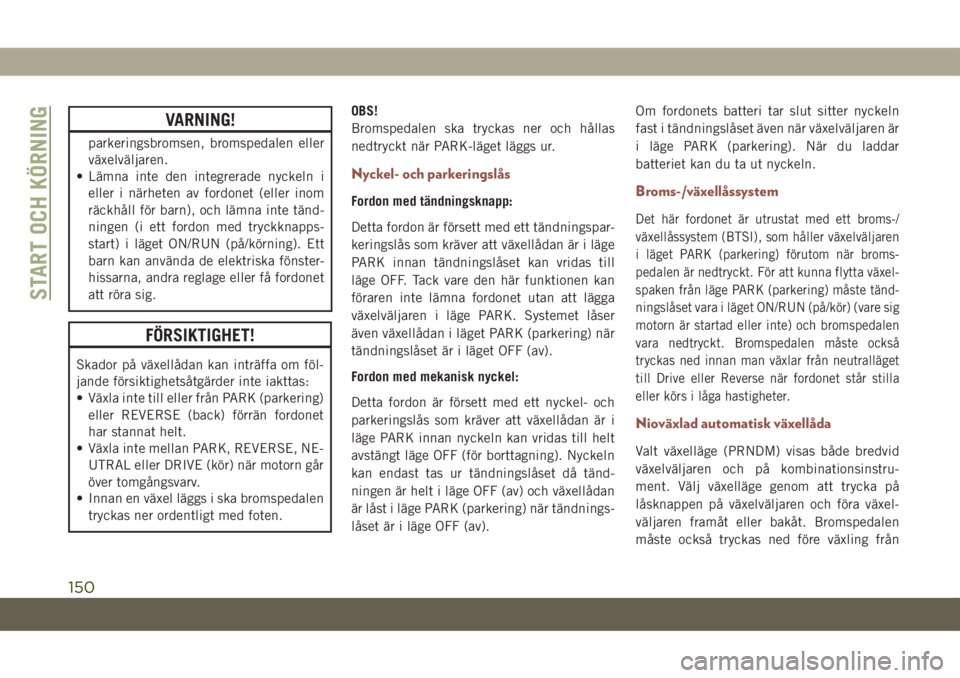

VARNING!
parkeringsbromsen, bromspedalen eller
växelväljaren.
• Lämna inte den integrerade nyckeln i
eller i närheten av fordonet (eller inom
räckhåll för barn), och lämna inte tänd-
ningen (i ett fordon med tryckknapps-
start) i läget ON/RUN (på/körning). Ett
barn kan använda de elektriska fönster-
hissarna, andra reglage eller få fordonet
att röra sig.
FÖRSIKTIGHET!
Skador på växellådan kan inträffa om föl-
jande försiktighetsåtgärder inte iakttas:
• Växla inte till eller från PARK (parkering)
eller REVERSE (back) förrän fordonet
har stannat helt.
• Växla inte mellan PARK, REVERSE, NE-
UTRAL eller DRIVE (kör) när motorn går
över tomgångsvarv.
• Innan en växel läggs i ska bromspedalen
tryckas ner ordentligt med foten.OBS!
Bromspedalen ska tryckas ner och hållas
nedtryckt när PARK-läget läggs ur.
Nyckel- och parkeringslås
Fordon med tändningsknapp:
Detta fordon är försett med ett tändningspar-
keringslås som kräver att växellådan är i läge
PARK innan tändningslåset kan vridas till
läge OFF. Tack vare den här funktionen kan
föraren inte lämna fordonet utan att lägga
växelväljaren i läge PARK. Systemet låser
även växellådan i läget PARK (parkering) när
tändningslåset är i läget OFF (av).
Fordon med mekanisk nyckel:
Detta fordon är försett med ett nyckel- och
parkeringslås som kräver att växellådan är i
läge PARK innan nyckeln kan vridas till helt
avstängt läge OFF (för borttagning). Nyckeln
kan endast tas ur tändningslåset då tänd-
ningen är helt i läge OFF (av) och växellådan
är låst i läge PARK (parkering) när tändnings-
låset är i läge OFF (av).Om fordonets batteri tar slut sitter nyckeln
fast i tändningslåset även när växelväljaren är
i läge PARK (parkering). När du laddar
batteriet kan du ta ut nyckeln.Broms-/växellåssystem
Det här fordonet är utrustat med ett broms-/
växellåssystem (BTSI), som håller växelväljaren
i läget PARK (parkering) förutom när broms-
pedalen är nedtryckt. För att kunna flytta växel-
spaken från läge PARK (parkering) måste tänd-
ningslåset vara i läget ON/RUN (på/kör) (vare sig
motorn är startad eller inte) och bromspedalen
vara nedtryckt. Bromspedalen måste också
tryckas ned innan man växlar från neutralläget
till Drive eller Reverse när fordonet står stilla
eller körs i låga hastigheter.
Nioväxlad automatisk växellåda
Valt växelläge (PRNDM) visas både bredvid
växelväljaren och på kombinationsinstru-
ment. Välj växelläge genom att trycka på
låsknappen på växelväljaren och föra växel-
väljaren framåt eller bakåt. Bromspedalen
måste också tryckas ned före växling från
START OCH KÖRNING
150
