2019 JEEP COMPASS Drift- och underhållshandbok (in Swedish)

• För ett 215/65R16-däck rekommenderar vi
att en snökedja med ett maximalt utstick på
7 mm utöver däckmönstret används.
• Inga andra däckstorlekar rekommenderas
för användning med en snökedja eller
slirskydd.
OBS!
Alla däcktillbehör, t.ex. snökedjor, som inte
är original kan påverka prestandan på över-
vakningssystemet för däcktryck (TPMS).
VARNING!
Används däck av olika storlek och typ
(M+S, Snö) på fram- och bakaxel kan detta
orsaka oväntade köregenskaper. Föraren
kan tappa kontrollen över fordonet och
råka ut för en olycka.
FÖRSIKTIGHET!
Iaktta följande försiktighetsåtgärder för att
undvika skador på fordon eller däck:
• På grund av det begränsade utrymmet
för snökedjor mellan hjulen och fjädring-
ens komponenter är det viktigt att du
FÖRSIKTIGHET!
bara använder kedjor som är i gott skick.
Trasiga snökedjor kan orsaka allvarliga
skador. Om du hör ett ljud som kan
komma från trasiga snökedjor ska du
stanna fordonet omedelbart. Ta bort snö-
kedjans skadade delar innan du fortsät-
ter använda den.
• Spänn kedjorna så hårt som möjligt och
efterdra sedan när du har kört cirka
0,8 km.
• Överskrid inte hastigheten 48 km/h
(30 mph).
• Kör försiktigt och undvik tvära kurvor
och stora gupp, särskilt med ett lastat
fordon.
• Kör inte längre sträckor på torrt under-
lag.
• Följ instruktionerna från snökedjans till-
verkare gällande montering, lämplig
hastighet och andra villkor för använd-
ning. Kör alltid med den av tillverkaren
rekommenderade hastigheten om den
understiger 30 mph (48 km/h).
• Använd inte snökedjor på ett nödreserv-
hjul.
Rekommendationer för skiftning av hjul
Däcken framtill och baktill på fordonet ut-
sätts för olika belastningar och utför olika
styr-, väghållnings- och bromsfunktioner. Av
den orsaken slits de olika snabbt.
Dessa effekter minskas om hjulen skiftas
regelbundet. Fördelarna med att skifta däc-
ken är särskilt märkbara med grövre däck-
mönster som exempelvis på väg- och terräng-
däck. Skiftning ökar däckens livslängd,
hjälper till att behålla däckens drivning i lera,
snö och på våta underlag samt bidrar till
jämn, tyst körning.
I underhållsschemat finns uppgifter om
lämpliga underhållsintervall. Om däcken slits
ovanligt snabbt eller ojämnt bör orsakerna till
detta korrigeras innan skiftning utförs.
Den föreslagna skiftningen för framhjulsdrift
(FWD) görs ”korsvis fram” enligt nedanstå-
ende bild. Skiftningsordningen gäller inte för
vissa däcktyper som har en bestämd rullrikt-
ning och därför inte får vändas.
263

Den föreslagna skiftningen av hjul för fyr-
hjulsdrift (4WD) görs ”korsvis bak” enligt
nedanstående bild.
FÖRSIKTIGHET!
För att fyrhjulsdrivna fordons köregenska-
per ska komma till sin rätt krävs däck av
samma storlek, typ och omkrets på alla
hjul. Olika däckdimensioner kan orsaka
skador på fördelningslådan. Schemat för
skiftning av hjul bör följas så att däcksli-
taget blir jämnt.
KAROSS
Skydda karossen
Tvätt
• Tvätta fordonet regelbundet. Tvätta alltid
fordonet på en skuggig plats. Använd ett
milt fordonstvättmedel och skölj ordentligt
med rent vatten.
• Om insekter, tjära eller liknande smuts har
samlats på fordonet använder du ett speci-
fikt rengöringsmedel.
• Använd ett rengöringsvax av hög kvalitet för
att ta bort vägfilm och fläckar samt för att
skydda lackens finish. Var noga med att
aldrig skrapa på lacken.• Undvik att använda slipande ämnen och
elektrisk polering som kan minska glansen
och göra lackskiktet tunnare.
FÖRSIKTIGHET!
• Använd inte slipande eller starka rengör-
ingsmedel som stålull eller skurpulver,
som kan skrapa metallytor och målade
ytor.
• Högtryckstvätt med högre tryck än
1 200 psi (8 274 kPa) kan skada lack
och dekaler.
Vissa delar av fordonet kan ha lackerats med
ett matt lack som behöver skyddas extra noga
FÖRSIKTIGHET!
Undvik att tvätta med rullar och/eller bor-
star i biltvättar. Tvätta fordonet endast för
hand med medel med neutralt pH-värde.
Torka fordonet med vått sämskskinn. Sli-
pande produkter och/eller polermedel bör
inte användas vid rengöring av fordonet.
Fågelspillning måste tvättas bort omedel-
bart och noggrant eftersom syran den
Framhjulsdrift (FWD) Skiftning av hjul
Fyrhjulsdrift (4WD) Skiftning av hjul
SERVICE OCH UNDERHÅLL
264

FÖRSIKTIGHET!
innehåller är särskilt aggressiv. Undvik
(om möjligt) att parkera fordonet under
träd. Ta bort vegetabiliska hartser omedel-
bart – när de har torkat går det bara att ta
bort dem med slipande produkter och/eller
polermedel, vilket är mycket olämpligt ef-
tersom de kan påverka lackens typiska
grumlighet. Använd inte ren spolarvätska
för att rengöra vindrutan och bakrutan.
Späd den till minst 50 % med vatten.
Använd bara ren spolarvätska när det är
absolut nödvändigt till följd av utomhus-
temperaturen.
Specialskötsel
• Vid körning på dammiga vägar eller nära
havet ska underredet spolas av minst en
gång i månaden.
• Det är viktigt att dräneringshålen i de nedre
kanterna på dörrarna, skärmarna och ba-
gageutrymmet hålls rena och öppna.
• Om man upptäcker stenskott eller repor i
lacken ska de åtgärdas omedelbart. Kost-
naden för sådana reparationer är ägarens
ansvar.•
Om fordonets lackering och grundfärg skadas
på grund av en krock eller liknande ska du
åtgärda detta snarast möjligt. Kostnaden för
sådana reparationer är ägarens ansvar.
• Om speciell last som kemikalier, konstgöd-
ningsmedel, avisningssalt etc. transporte-
ras, se till att sådana material är väl för-
packade och förslutna.
• Om fordonet körs ofta på grusvägar, överväg
att sätta på stänkskydd.
• Använd Touch Up på reporna så fort som
möjligt. Auktoriserade återförsäljare har
bättringsfärg som överensstämmer med for-
donets färg.
INREDNING
Säten och klädseldelar
Använd en specifik produkt för rengöring av
tygklädsel och mattor.
VARNING!
Använd inte flyktiga lösningsmedel vid
rengöring. Många är brandfarliga och om
VARNING!
de används i stängda utrymmen kan de
orsaka andningsproblem.
Rengöring av Stain Repel-klädsel – tillval
Stain Repel-säten kan rengöras på följande
sätt:
• Ta bort så mycket som möjligt av fläcken
genom att trycka försiktigt på den upp-
repade gånger med en ren, torr handduk.
• Gör sedan samma sak med en ren, fuktig
handduk om något återstår av fläcken.
• På svåra fläckar ska mild tvållösning
användas tillsammans med fuktig trasa.
Använd en ren, fuktad handduk för att ta
bort tvålrester.
• På fettfläckar applicerar du en specifik pro-
dukt på en ren, fuktad trasa för att ta bort
fläcken. Använd en ren, fuktad handduk för
att ta bort tvålrester.
• Använd inte några repande lösningsmedel
eller andra former av skyddsmedel på Stain
Repel-produkter.
265

Underhåll av säkerhetsbälte
Blek, färga eller rengör inte bältena med
kemiska lösningsmedel eller slipande rengör-
ingsmedel. Det försvagar materialet. Solsken
kan också försvaga vävnaden.
Om bältena måste rengöras ska en mild tvål-
lösning eller ljummet vatten användas. Ta
inte bort bältena från fordonet för att tvätta
dem. Torka torrt med en mjuk trasa.
Byt bälten om de verkar vara slitna eller nötta
eller om spännena inte fungerar riktigt.
VARNING!
Ett fransigt eller skadat bälte kan brista
vid en kollision och då är man utan skydd.
Kontrollera säkerhetsbältet regelbundet
för att se om bältet är skadat eller fransigt
eller om det finns delar som har lossnat.
Skadade delar måste bytas omgående. Sy-
stemet får inte demonteras eller modifie-
ras. Hela enheten för varje bälte måste
bytas om de skadats vid en kollision (böjd
åtstramare, skadat band osv.).
Delar i plast och belagda delar
Använd en särskild produkt för att rengöra
vinylklädseln.
FÖRSIKTIGHET!
• Om luftrenare, insektsmedel, solskydds-
medel eller handdesinfektionsmedel
kommer i kontakt med plastytor, målade
eller dekorerade ytor i interiören kan det
orsaka permanenta skador. Torka bort
omedelbart.
•
Skador orsakade av denna typ av produkter
kanske inte täcks av nybilsgarantin.
Rengöra kombinationsinstrumentets linser
Linserna framför instrumenten i det här
fordonet är gjutna i klarplast. Var försiktig vid
rengöring av linserna så att plasten inte re-
pas.
1. Rengör med en våt, mjuk trasa. En mild
tvållösning kan användas, men använd
inte lösningar med högt alkoholinnehåll
eller slipande rengöringsmedel. Om tvål
används, torka rent med en ren, fuktad
trasa.2. Torka torrt med en mjuk trasa.
Läderdelar
Läderklädseln bevaras bäst vid regelbunden
rengöring med en fuktad, mjuk trasa. Små
smutspartiklar kan fungera som slipmedel
och kan skada läderklädseln varför de ska tas
bort med en fuktad trasa. Var försiktig så att
inte läderklädseln blir blöt av någon vätska.
Använd inte polermedel, oljor, rengöringsvät-
skor, lösningsmedel, tvättmedel eller ammo-
niakbaserade rengöringsmedel för att rengöra
läderklädseln. Läderkonditionerare behövs
inte för att behålla de ursprungliga egenska-
perna.
OBS!
Om fordonet är utrustat med ljust skinn, har
det en tendens att få alla sorter av främ-
mande material, smuts och tygfärger, att
framträda tydligare än mörkare färger. Lädret
är framtaget för att vara lätt att rengöra.
FÖRSIKTIGHET!
Använd inte alkohol och alkoholbaserade
och/eller Keton-baserade rengöringsmedel
SERVICE OCH UNDERHÅLL
266

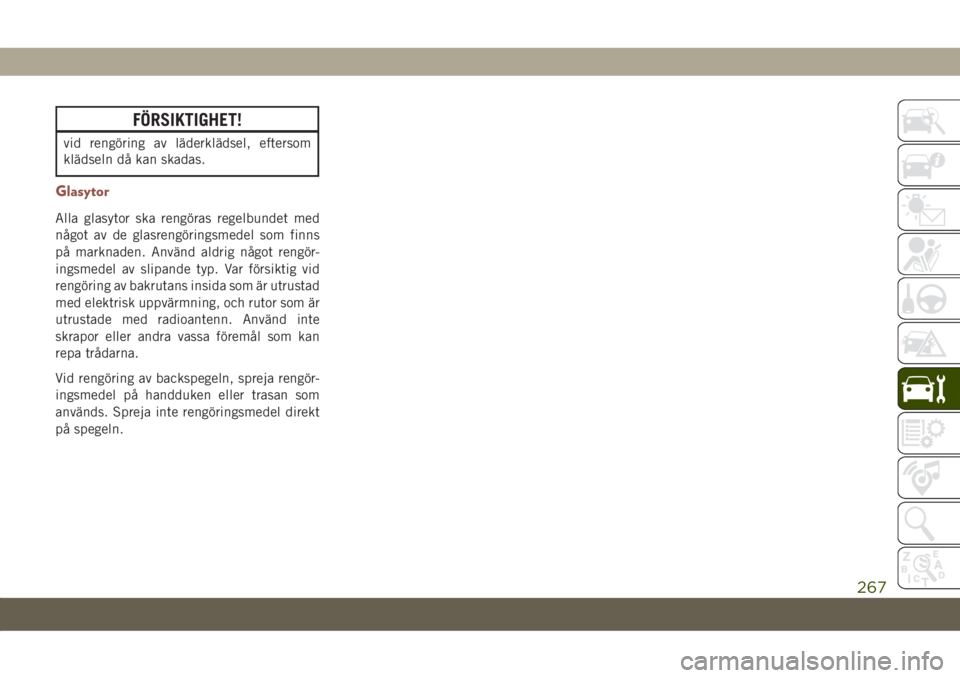

FÖRSIKTIGHET!
vid rengöring av läderklädsel, eftersom
klädseln då kan skadas.
Glasytor
Alla glasytor ska rengöras regelbundet med
något av de glasrengöringsmedel som finns
på marknaden. Använd aldrig något rengör-
ingsmedel av slipande typ. Var försiktig vid
rengöring av bakrutans insida som är utrustad
med elektrisk uppvärmning, och rutor som är
utrustade med radioantenn. Använd inte
skrapor eller andra vassa föremål som kan
repa trådarna.
Vid rengöring av backspegeln, spreja rengör-
ingsmedel på handduken eller trasan som
används. Spreja inte rengöringsmedel direkt
på spegeln.
267

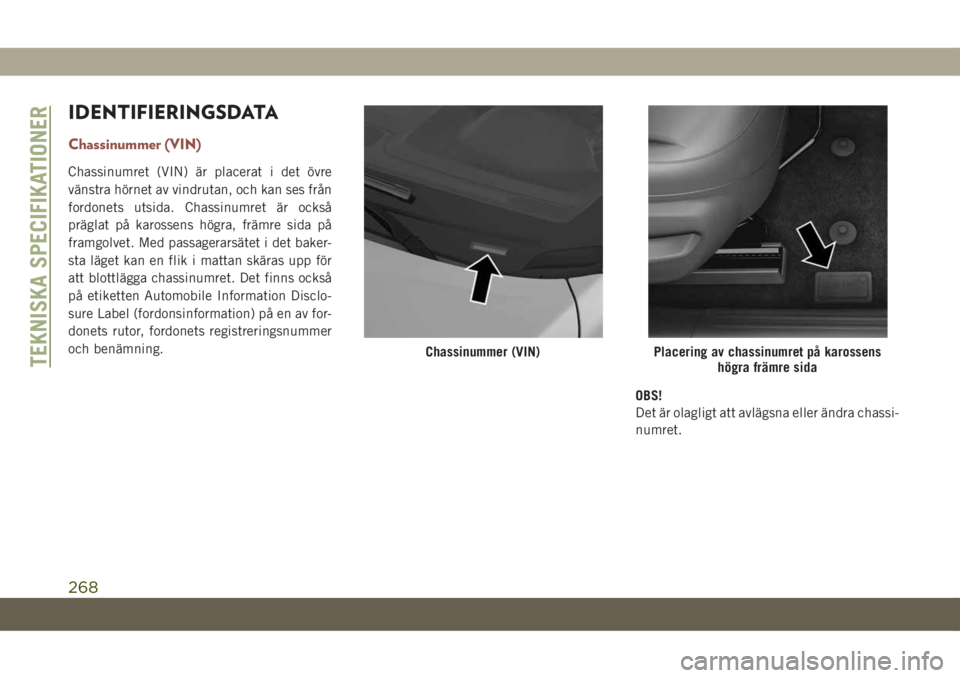

IDENTIFIERINGSDATA
Chassinummer (VIN)
Chassinumret (VIN) är placerat i det övre
vänstra hörnet av vindrutan, och kan ses från
fordonets utsida. Chassinumret är också
präglat på karossens högra, främre sida på
framgolvet. Med passagerarsätet i det baker-
sta läget kan en flik i mattan skäras upp för
att blottlägga chassinumret. Det finns också
på etiketten Automobile Information Disclo-
sure Label (fordonsinformation) på en av for-
donets rutor, fordonets registreringsnummer
och benämning.
OBS!
Det är olagligt att avlägsna eller ändra chassi-
numret.
Chassinummer (VIN)Placering av chassinumret på karossens
högra främre sidaTEKNISKA SPECIFIKATIONER
268

SPECIFIKATIONER FÖR
ÅTDRAGNING AV HJUL
OCH DÄCK
Rätt åtdragning av hjulmuttrar/bultar är myc-
ket viktigt för att hjulet ska vara ordentligt
monterat på bilen. När ett hjul har tagits bort
och monterats på fordonet igen, ska
hjulmuttrarna/hjulbultarna dras åt med en
korrekt kalibrerad momentnyckel och en grov
sexkantshylsa av hög kvalitet.
Specifikationer för åtdragningsmoment
Hjulmutter/
bult vridmo-
ment** Hjulmutter/
bultstorlekHjulmutter/
bult hylsstor-
lek
135 Nm
(100 Ft-Lbs)M12 x 1,25 17 mm
** Använd endast hjulmuttrar/-bultar som
rekommenderas av den auktoriserade återför-
säljaren och rengör eller ta bort all smuts eller
olja före åtdragning.
Kontrollera fälgens anliggningsyta före mon-
tering av hjulet och ta bort eventuell korro-
sion eller lösa partiklar.Dra åt muttrarna/bultarna i ett stjärnmönster
tills varje mutter/bult har dragits åt två
gånger. Se till att hylsan sitter fast ordentligt
på hjulmuttern/hjulbulten (sätt inte i den
halvvägs).
OBS!
Om du är osäker på om muttrarna är rätt
åtdragna kan du be en verkstad eller auktori-
serad återförsäljare att kontrollera dem med
en momentnyckel.Efter 40 km (25 miles) körning, kontrollera
hjulmuttrarnas/-bultarnas åtdragningsmo-
ment för att säkerställa att alla hjulmuttrar/-
bultar ligger an korrekt mot fälgen.
VARNING!
Minska risken för att fordonet ska glida av
domkraften genom att inte dra åt
hjulmuttrarna/-bultarna helt förrän
fordonet har sänkts ned. Körning i detta
läge kan leda till att personskador uppstår.
Åtdragningsmönster
269

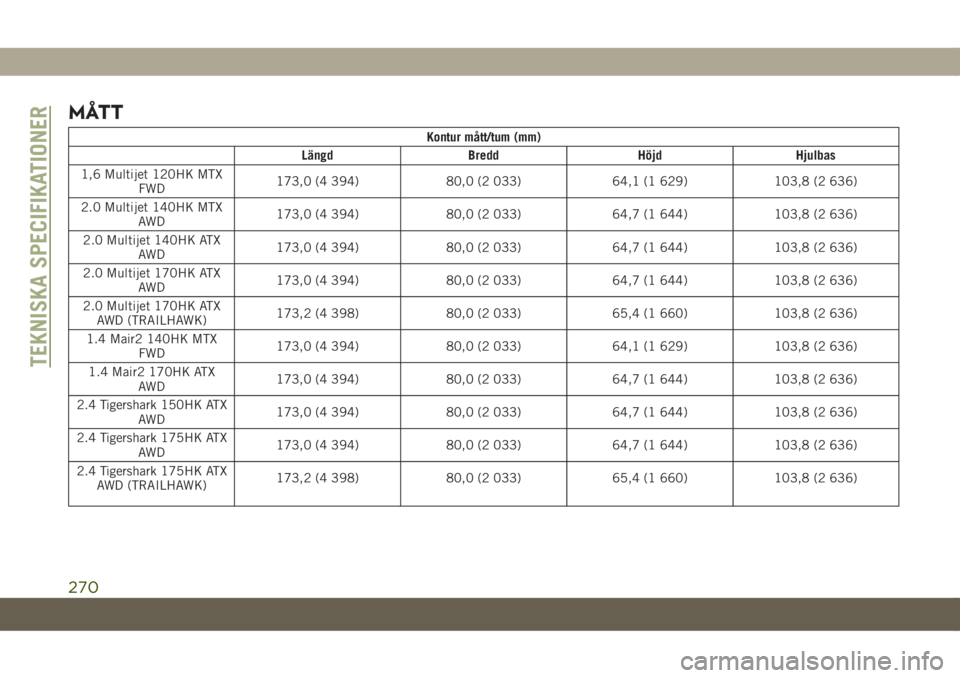

MÅTT
Kontur mått/tum (mm)
Längd Bredd Höjd Hjulbas
1,6 Multijet 120HK MTX
FWD173,0 (4 394) 80,0 (2 033) 64,1 (1 629) 103,8 (2 636)
2.0 Multijet 140HK MTX
AWD173,0 (4 394) 80,0 (2 033) 64,7 (1 644) 103,8 (2 636)
2.0 Multijet 140HK ATX
AWD173,0 (4 394) 80,0 (2 033) 64,7 (1 644) 103,8 (2 636)
2.0 Multijet 170HK ATX
AWD173,0 (4 394) 80,0 (2 033) 64,7 (1 644) 103,8 (2 636)
2.0 Multijet 170HK ATX
AWD (TRAILHAWK)173,2 (4 398) 80,0 (2 033) 65,4 (1 660) 103,8 (2 636)
1.4 Mair2 140HK MTX
FWD173,0 (4 394) 80,0 (2 033) 64,1 (1 629) 103,8 (2 636)
1.4 Mair2 170HK ATX
AWD173,0 (4 394) 80,0 (2 033) 64,7 (1 644) 103,8 (2 636)
2.4 Tigershark 150HK ATX
AWD173,0 (4 394) 80,0 (2 033) 64,7 (1 644) 103,8 (2 636)
2.4 Tigershark 175HK ATX
AWD173,0 (4 394) 80,0 (2 033) 64,7 (1 644) 103,8 (2 636)
2.4 Tigershark 175HK ATX
AWD (TRAILHAWK)173,2 (4 398) 80,0 (2 033) 65,4 (1 660) 103,8 (2 636)
TEKNISKA SPECIFIKATIONER
270
