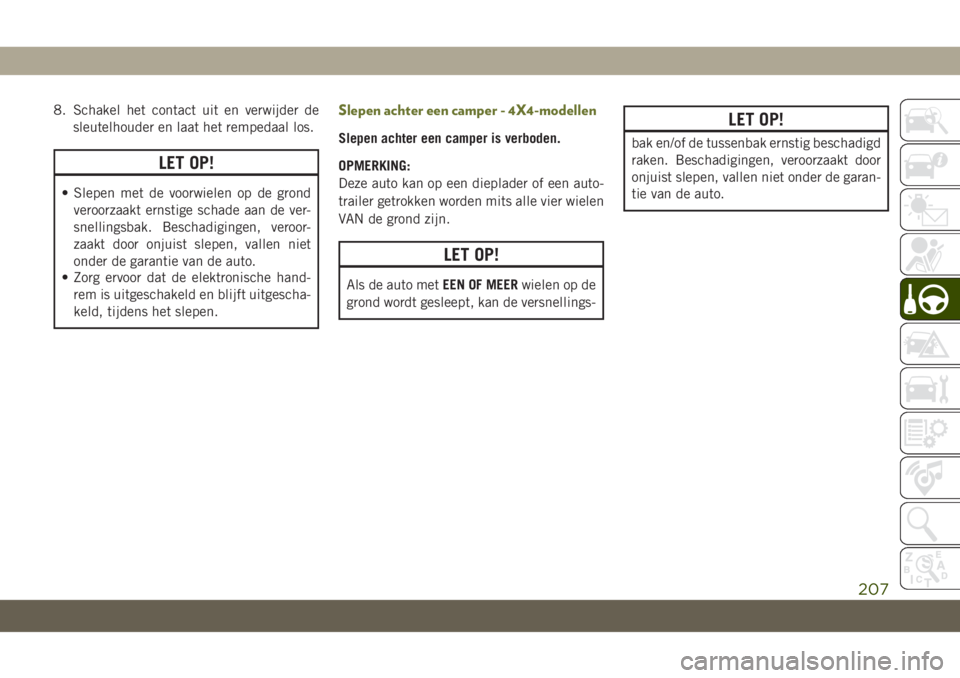

8. Schakel het contact uit en verwijder de
sleutelhouder en laat het rempedaal los.
LET OP!
• Slepen met de voorwielen op de grond
veroorzaakt ernstige schade aan de ver-
snellingsbak. Beschadigingen, veroor-
zaakt door onjuist slepen, vallen niet
onder de garantie van de auto.
• Zorg ervoor dat de elektronische hand-
rem is uitgeschakeld en blijft uitgescha-
keld, tijdens het slepen.
Slepen achter een camper - 4X4-modellen
Slepen achter een camper is verboden.
OPMERKING:
Deze auto kan op een dieplader of een auto-
trailer getrokken worden mits alle vier wielen
VAN de grond zijn.
LET OP!
Als de auto metEEN OF MEERwielen op de
grond wordt gesleept, kan de versnellings-
LET OP!
bak en/of de tussenbak ernstig beschadigd
raken. Beschadigingen, veroorzaakt door
onjuist slepen, vallen niet onder de garan-
tie van de auto.
207

WAARSCHUWINGSKNIP-
PERLICHTEN
De schakelaar voor de waarschuwingsknip-
perlichten bevindt zich midden onder in het
instrumentenpaneel.
Druk op de schakelaar om de
alarmknipperlichten in te schake-
len. Zodra u de schakelaar in-drukt, gaan alle richtingaanwijzers knipperen
om het verkeer achter u te waarschuwen voor
een noodsituatie. Druk nogmaals op de scha-
kelaar om de waarschuwingsknipperlichten
uit te zetten.
Dit is een waarschuwingssysteem voor nood-
situaties. Gebruik het systeem niet tijdens
het rijden. Gebruik het alleen bij autopech en
wanneer uw auto een gevaar vormt voor an-
dere weggebruikers.Als u de auto moet verlaten om hulp op te
roepen, blijven de waarschuwingsknipper-
lichten ook werken wanneer de contactscha-
kelaar in de stand OFF is gezet.
OPMERKING:
Bij langdurig gebruik van de waarschuwings-
knipperlichten kan uw accu leeg raken.
GLOEILAMPEN VERVANGEN
Vervangingslampen
Gloeilampen van de binnenverlichting
Gloeilampnummer
Bagageruimteverlichting TL212–2
Leeslamp in dakconsole PLW214–2A
Leeslamp WL212–2IN GEVAL VAN NOOD/PECH
208

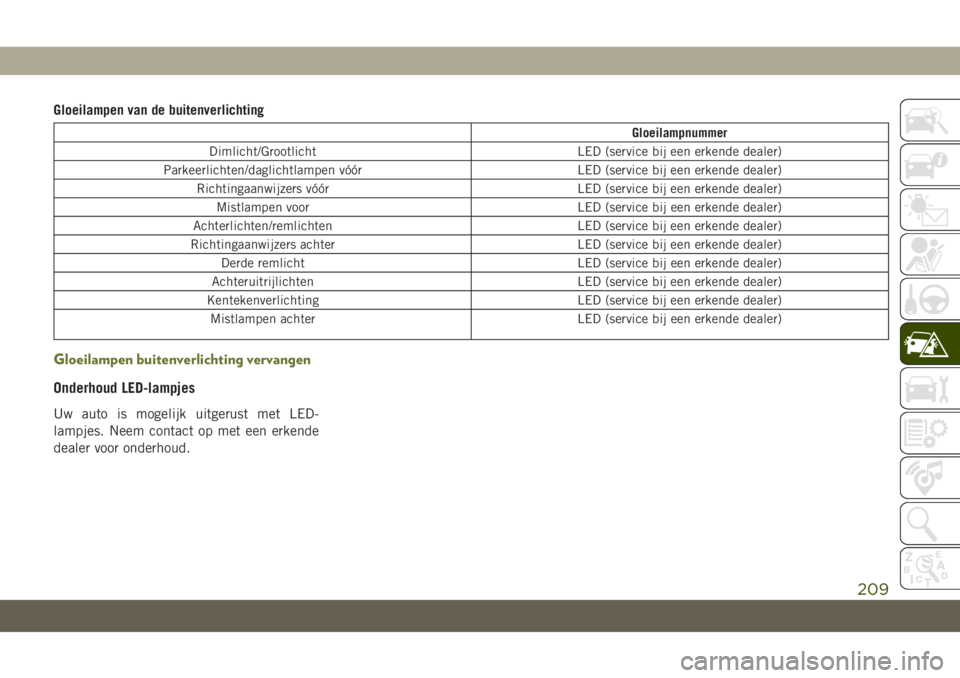

Gloeilampen van de buitenverlichting
Gloeilampnummer
Dimlicht/Grootlicht LED (service bij een erkende dealer)
Parkeerlichten/daglichtlampen vóór LED (service bij een erkende dealer)
Richtingaanwijzers vóór LED (service bij een erkende dealer)
Mistlampen voor LED (service bij een erkende dealer)
Achterlichten/remlichten LED (service bij een erkende dealer)
Richtingaanwijzers achter LED (service bij een erkende dealer)
Derde remlicht LED (service bij een erkende dealer)
Achteruitrijlichten LED (service bij een erkende dealer)
Kentekenverlichting LED (service bij een erkende dealer)
Mistlampen achter LED (service bij een erkende dealer)
Gloeilampen buitenverlichting vervangen
Onderhoud LED-lampjes
Uw auto is mogelijk uitgerust met LED-
lampjes. Neem contact op met een erkende
dealer voor onderhoud.
209

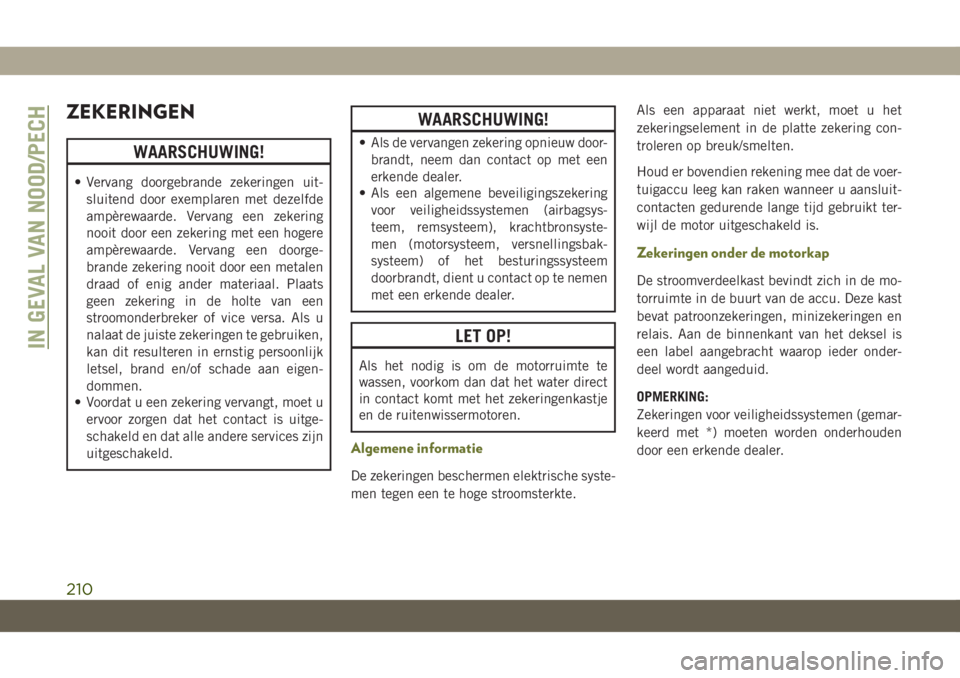

ZEKERINGEN
WAARSCHUWING!
• Vervang doorgebrande zekeringen uit-
sluitend door exemplaren met dezelfde
ampèrewaarde. Vervang een zekering
nooit door een zekering met een hogere
ampèrewaarde. Vervang een doorge-
brande zekering nooit door een metalen
draad of enig ander materiaal. Plaats
geen zekering in de holte van een
stroomonderbreker of vice versa. Als u
nalaat de juiste zekeringen te gebruiken,
kan dit resulteren in ernstig persoonlijk
letsel, brand en/of schade aan eigen-
dommen.
• Voordat u een zekering vervangt, moet u
ervoor zorgen dat het contact is uitge-
schakeld en dat alle andere services zijn
uitgeschakeld.
WAARSCHUWING!
• Als de vervangen zekering opnieuw door-
brandt, neem dan contact op met een
erkende dealer.
• Als een algemene beveiligingszekering
voor veiligheidssystemen (airbagsys-
teem, remsysteem), krachtbronsyste-
men (motorsysteem, versnellingsbak-
systeem) of het besturingssysteem
doorbrandt, dient u contact op te nemen
met een erkende dealer.
LET OP!
Als het nodig is om de motorruimte te
wassen, voorkom dan dat het water direct
in contact komt met het zekeringenkastje
en de ruitenwissermotoren.
Algemene informatie
De zekeringen beschermen elektrische syste-
men tegen een te hoge stroomsterkte.Als een apparaat niet werkt, moet u het
zekeringselement in de platte zekering con-
troleren op breuk/smelten.
Houd er bovendien rekening mee dat de voer-
tuigaccu leeg kan raken wanneer u aansluit-
contacten gedurende lange tijd gebruikt ter-
wijl de motor uitgeschakeld is.
Zekeringen onder de motorkap
De stroomverdeelkast bevindt zich in de mo-
torruimte in de buurt van de accu. Deze kast
bevat patroonzekeringen, minizekeringen en
relais. Aan de binnenkant van het deksel is
een label aangebracht waarop ieder onder-
deel wordt aangeduid.
OPMERKING:
Zekeringen voor veiligheidssystemen (gemar-
keerd met *) moeten worden onderhouden
door een erkende dealer.
IN GEVAL VAN NOOD/PECH
210

Locatie Meszekering Patroonzekering Omschrijving
F06 – – Niet in gebruik
F07 15 A blauw – Aandrijflijnregelmod. - PCM (diesel) / surge-solenoïde
ontluchtingsklep (benzine) - indien aanwezig
(*)
F08 25 A transparant – Brandstofverstuivers (benzine), ECM (benzine)/ PCM/
brandstofverstuivers (diesel)
(*)
F09 15 A blauw (benzine)
10 A rood (diesel)– Koelvloeistofpomp (benzine) - indien aanwezig
UREUM-koelvloeistofpomp/PCM (diesel) - indien
aanwezig
(*)
F10 20 A geel – Verdeelbak (PTU) - Indien aanwezig
(*)
F11 – – Niet in gebruik
F12 10 A rood – Toevoer- en ontluchtingspomp (diesel)
(*)
F13 10 A rood – Spanningsstabilisatiemodule (VSM)/regelmodule aan-
drijflijn (PCM)/motorregelmodule (ECM)
(*)
F14 10 A rood – Regelmodule aandrijflijn (DTCM)/verdeelbak (PTU)/
elektrische handrem (EPB)/RDM/remsysteemmodule
(dodehoekbewaking) – indien aanwezig/
rempedaalschakelaar/
achteruitrijverlichtingsschakelaar (diesel)
(*)
F15 – – Niet in gebruik
211

Locatie Meszekering Patroonzekering Omschrijving
F16 20 A geel – Bobines / extra dieselinhoud
(*)
F17 30 A roze – Remvacuümpomp (alleen GAS GMET4/V6-motoren)
(*)
F18 – – Niet in gebruik
F19 – 40 A groen Elektromagneet startmotor
(*)
F20 10 A rood – Airco-compressorkoppeling
(*)
F21 – – Niet in gebruik
F22 5 A geelbruin – Activeren radiateurventilator (PWM)
(*)
F23 50 A rood – Spanningsstabiliteitsmodule (VSM) #2
(*)
F24 20 A geel – Ruitenwisser achter
F25B 20 A geel – FT/RR-sproeier
F26 – 30 A roze Brandstofverwarming (diesel)
(*)
F27 – – Niet in gebruik
F28 15 A blauw – Transmissieregelmodule (TCM/schakelhendel)
(*)
F29 – – Niet in gebruik
F30 10 A rood – Motorregelmodule (ECM)/(EPS)/toevoer relais
brandstofpomp/(PCM)/benzinedeeltjesfilter (GPF)
(*)
IN GEVAL VAN NOOD/PECH
212

Locatie Meszekering Patroonzekering Omschrijving
F31 – – Niet in gebruik
F32 – – Niet in gebruik
F33 – – Niet in gebruik
F34 – – Niet in gebruik
F35 – – Niet in gebruik
F36 – – Niet in gebruik
F37 – – Niet in gebruik
F38 – 60 A geel Gloeibougies (diesel)
(*)
F39 – 40 A groen Aanjagermotor klimaatregeling
(*)
F40 – 20 A blauw Parkeerverlichting van trekhaak – indien aanwezig
F41 – 50 A rood Spanningsstabiliteitsmodule (VSM) #1
(*)
F42 – 30 A roze Trekhaak - indien aanwezig
(*)
F43 20 A geel – Brandstofpomp van de motor
(*)
F44 – 30 A roze Stopcontact van trekhaak - indien aanwezig
F45 – 30 A roze Regelmodule passagiersportier (PDM) – indien aan-
wezig
(*)
F46 – 25 A transparant Regelmodule zonnedak - indien aanwezig
F47 – – Niet in gebruik
213

Locatie Meszekering Patroonzekering Omschrijving
F48 – 30 A roze Module bestuurdersportier
(*)
F49 – 30 A roze Spanningsomvormer (115V/220V A/C)
(*)
F50 – 30 A roze Module elektrisch bediende achterklep
F51 – – Niet in gebruik
F52 – 30 A roze Ruitenwissers voorruit
F53 – 30 A roze Remsysteemmodule (dodehoekbewaking) - ECU en
kleppen
(*)
F54 – 30 A roze Voeding 3 regelmodule carrosserie (BCM)
(*)
F55 10 A rood – Dodehoeksensoren/achteruitkijkcamera, schakelaar
stoelverwarming achterin
(*)
F56 15 A blauw – Contactschakelaarmodule (IGNM)/KIN/RF-hub/
elektrisch stuurkolomslot (ESCL), dubbele USB-poort
- RR-console
(*)
F57 20 A geel – Linker remlicht/richtingaanwijzers trekhaak - indien
aanwezig
F58 10 A rood – Module voor classificatie van inzittenden/VSM/TT
Mod/ESCL
(*)
F59 – 30 A roze Regelmodule aandrijflijn (DTCM) – indien aanwezig
(*)
IN GEVAL VAN NOOD/PECH
