2019 Hyundai Ioniq Electric Manuale del proprietario (in Italian)

8
Dati tecnici & Informazioni per il cliente
8

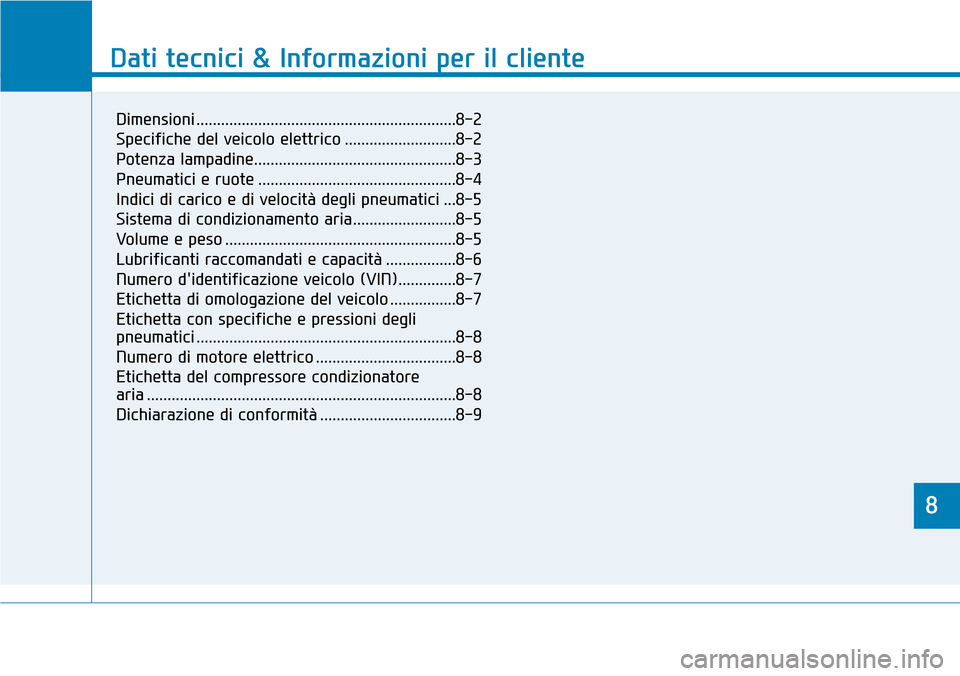

Dati tecnici & Informazioni per il cliente
8
Dimensioni ...............................................................8-2
Specifiche del veicolo elettrico ...........................8-2
Potenza lampadine.................................................8-3
Pneumatici e ruote ................................................8-4
Indici di carico e di velocità degli pneumatici ...8-5
Sistema di condizionamento aria.........................8-5
Volume e peso ........................................................8-5
Lubrificanti raccomandati e capacità .................8-6
Numero d'identificazione veicolo (VIN)..............8-7
Etichetta di omologazione del veicolo ................8-7
Etichetta con specifiche e pressioni degli
pneumatici ...............................................................8-8
Numero di motore elettrico ..................................8-8
Etichetta del compressore condizionatore
aria ...........................................................................8-8
Dichiarazione di conformità .................................8-9

8-2
Dati tecnici & Informazioni per il cliente

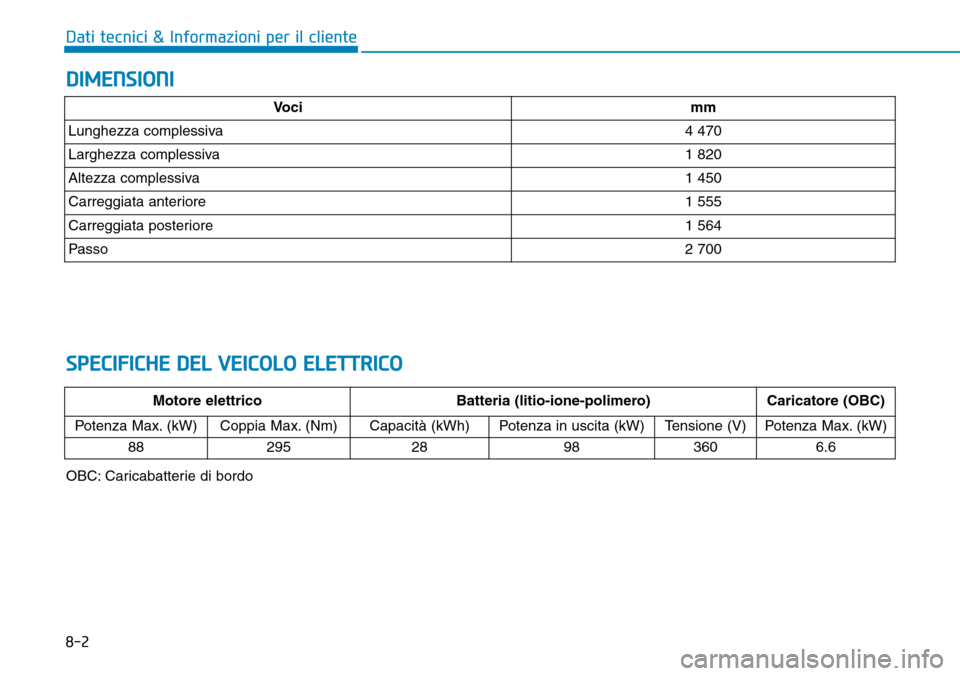

DIMENSIONI
SPECIFICHE DEL VEICOLO ELETTRICO
Vocimm
Lunghezza complessiva4 470
Larghezza complessiva1 820
Altezza complessiva1 450
Carreggiata anteriore1 555
Carreggiata posteriore1 564
Passo2 700
OBC: Caricabatterie di bordoMotore elettrico Batteria (litio-ione-polimero)
Caricatore (OBC)
Potenza Max. (kW)
Coppia Max. (Nm) Capacità (kWh)Potenza in uscita (kW)Tensione (V)Potenza Max. (kW)
88
295 28983606.6

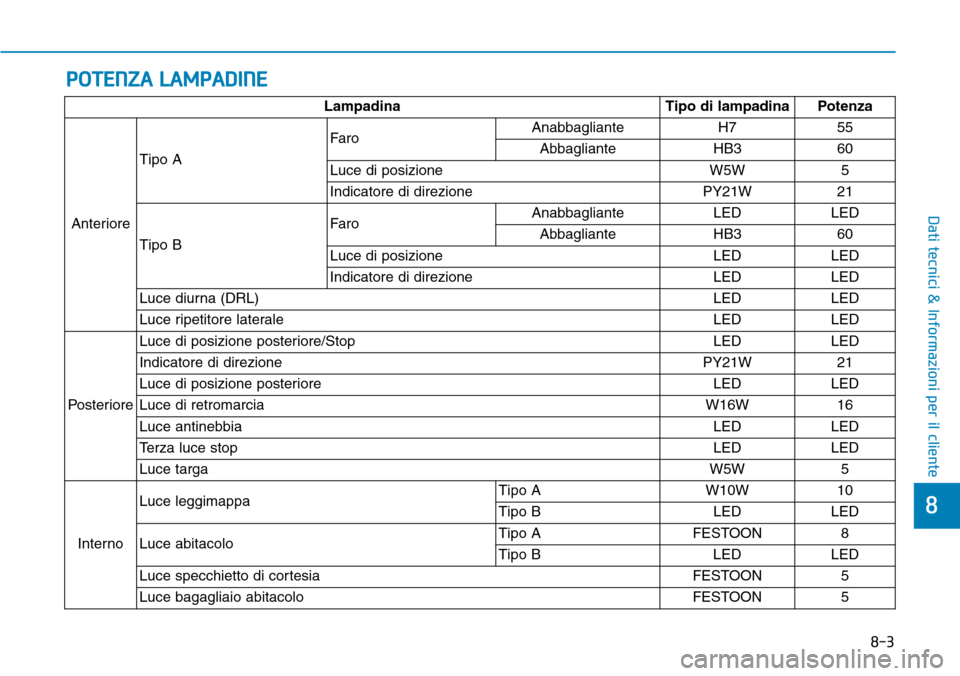

POTENZA LAMPADINE
8-3
8
Dati tecnici & Informazioni per il cliente
Lampadina Tipo di lampadina Potenza
AnterioreTipo AFaroAnabbagliante H7 55
Abbagliante HB3 60
Luce di posizione W5W 5
Indicatore di direzione PY21W 21
Tipo BFaroAnabbagliante LED LED
Abbagliante HB3 60
Luce di posizione LED LED
Indicatore di direzione LED LED
Luce diurna (DRL) LED LED
Luce ripetitore laterale LED LED
PosterioreLuce di posizione posteriore/Stop LED LED
Indicatore di direzione PY21W 21
Luce di posizione posteriore LED LED
Luce di retromarcia W16W 16
Luce antinebbiaLED LED
Terza luce stopLED LED
Luce targaW5W 5
InternoLuce leggimappaTipo A W10W 10
Tipo B LED LED
Luce abitacoloTipo A FESTOON 8
Tipo B LED LED
Luce specchietto di cortesia FESTOON 5
Luce bagagliaio abitacolo FESTOON 5

8-4
Dati tecnici & Informazioni per il cliente
PNEUMATICI E RUOTE
Quando si sostituiscono gli pneumatici, usare pneumatici di dimensioni uguali a quelli forniti in origine con
il veicolo.
L'uso di pneumatici di dimensioni diverse può danneggiare le parti correlate o farle funzionare in modo
irregolare.
AVVERTENZA
*1 : Carico normale: Sino a 3 persone
• È consentito aggiungere 20 kPa alla pressione pneumatico specificata standard se è previsto quanto prima
un abbassamento delle temperature. Solitamente gli pneumatici perdono 7 kPa a ogni calo di temperatura pari
a 7°C (12°F). Se si attendono variazioni di temperatura estreme, ricontrollare la pressione degli pneumatici per
mantenerli gonfiati a dovere.
• Solitamente la pressione aria diminuisce se si guida ad alta quota. Pertanto, se si pensa di guidare ad alta
quota, controllare in anticipo la pressione degli pneumatici. Se necessario, gonfiarli al livello appropriato
(Gonfiamento per altitudine: +10 kPa/1 km).
NOTA
VoceDimensioni
pneumaticoDimensi
oni ruotaPressione di gonfiamento in bar (kPa)
Coppia dado ad
alette ruota kgf·m
(lbf·ft, N•m) Carico normale *1Carico massimo
Anteriore Posteriore Anteriore Posteriore
Pneumatico di
dimensioni regolari205/55 R16 6,5J X 16 2,5 (250, 36) 2,5 (250, 36) 2,5 (250, 36) 2,5 (250, 36)11~13
(79~94, 107~127)

8-5
8
Dati tecnici & Informazioni per il cliente

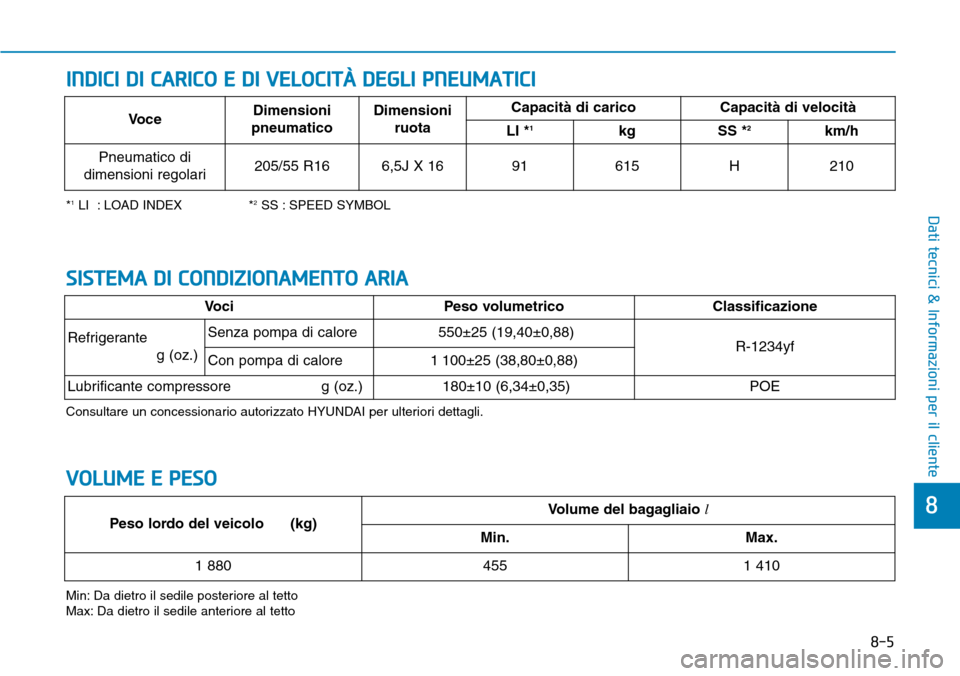

INDICI DI CARICO E DI VELOCITÀ DEGLI PNEUMATICI
*1LI : LOAD INDEX *2SS : SPEED SYMBOL
Min: Da dietro il sedile posteriore al tetto
Max: Da dietro il sedile anteriore al tetto
VoceDimensioni
pneumaticoDimensioni
ruotaCapacità di carico Capacità di velocità
LI *1kg SS *2km/h
Pneumatico di
dimensioni regolari205/55 R16 6,5J X 16 91 615 H 210
VOLUME E PESO
Peso lordo del veicolo (kg)Volume del bagagliaio l
Min.Max.
1 8804551 410
SISTEMA DI CONDIZIONAMENTO ARIA
Consultare un concessionario autorizzato HYUNDAI per ulteriori dettagli.
VociPeso volumetrico Classificazione
Refrigerante
g (oz.)Senza pompa di calore550±25 (19,40±0,88)R-1234yfCon pompa di calore1 100±25 (38,80±0,88)
Lubrificante compressore g (oz.)180±10 (6,34±0,35)POE

8-6
Dati tecnici & Informazioni per il cliente
LUBRIFICANTI RACCOMANDATI E CAPACITÀ
Per contribuire ad ottenere funzionalità e durabilità appropriate per il veicolo, usare soltanto lubrificanti di qualità
appropriata.
Questi lubrificanti e fluidi sono raccomandati per l'uso con il vostro veicolo.
Lubrificante Volume Classificazi
Fluido ingranaggio riduttore1,0 ~ 1,1 l
70W, API GL-4, TCGO-9(MS517-14)
Liquido di
raffreddamentoSenza pompa di
calore4,1 ~ 4,2 l
Miscela di antigelo e acqua
(Liquido di raffreddamento glicole etilenico a base di fosfati per
radiatore in alluminio)
Con pompa di calore4,6 ~ 4,7 l
Fluido freno0,7 ~ 0,8 l
FMVSS116 DOT-3 o DOT-4

8-7
8
Dati tecnici & Informazioni per il cliente

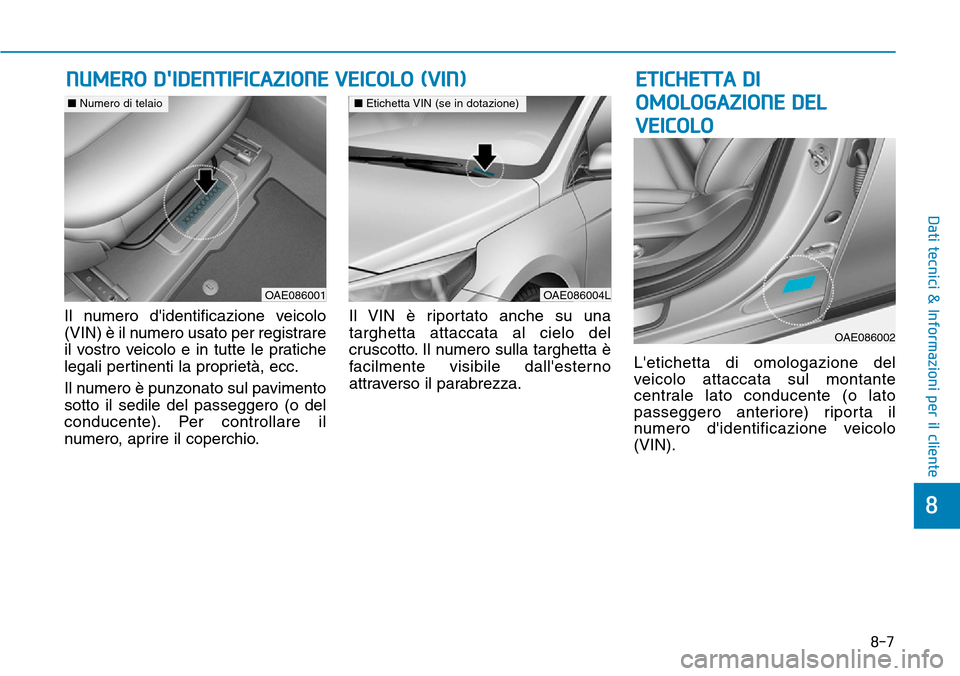

Il numero d'identificazione veicolo
(VIN) è il numero usato per registrare
il vostro veicolo e in tutte le pratiche
legali pertinenti la proprietà, ecc.
Il numero è punzonato sul pavimento
sotto il sedile del passeggero (o del
conducente). Per controllare il
numero, aprire il coperchio.Il VIN è riportato anche su una
targhetta attaccata al cielo del
cruscotto. Il numero sulla targhetta è
facilmente visibile dall'esterno
attraverso il parabrezza.L'etichetta di omologazione del
veicolo attaccata sul montante
centrale lato conducente (o lato
passeggero anteriore) riporta il
numero d'identificazione veicolo
(VIN).
NUMERO D'IDENTIFICAZIONE VEICOLO (VIN)ETICHETTA DI
OMOLOGAZIONE DEL
VEICOLO
OAE086004L
■Etichetta VIN (se in dotazione)
OAE086001
■Numero di telaio
OAE086002

8-8
Dati tecnici & Informazioni per il cliente

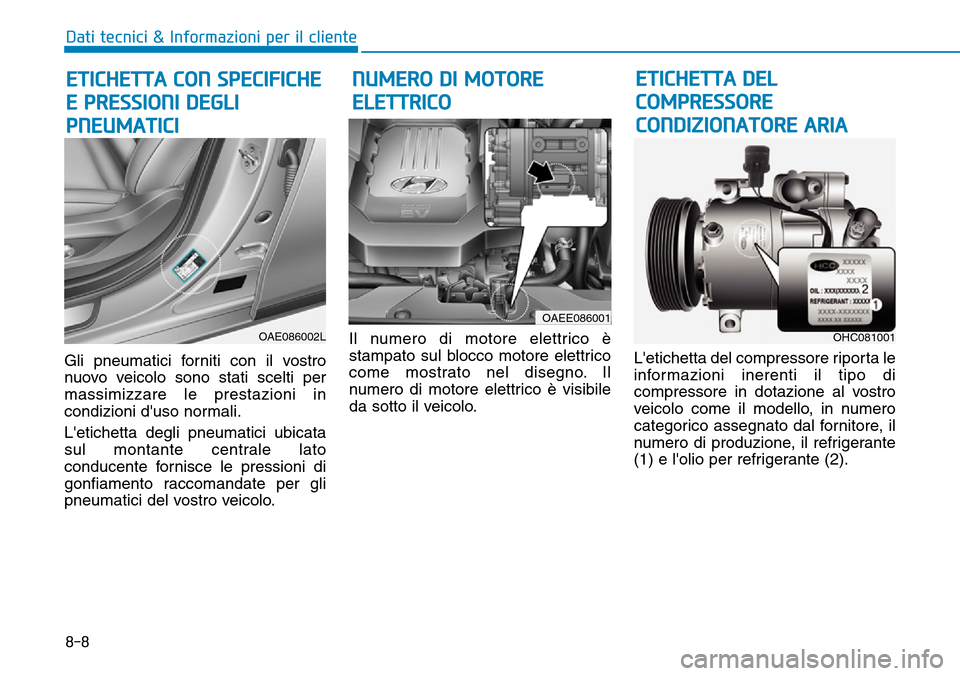

Gli pneumatici forniti con il vostro
nuovo veicolo sono stati scelti per
massimizzare le prestazioni in
condizioni d'uso normali.
L'etichetta degli pneumatici ubicata
sul montante centrale lato
conducente fornisce le pressioni di
gonfiamento raccomandate per gli
pneumatici del vostro veicolo.Il numero di motore elettrico è
stampato sul blocco motore elettrico
come mostrato nel disegno. Il
numero di motore elettrico è visibile
da sotto il veicolo.L'etichetta del compressore riporta le
informazioni inerenti il tipo di
compressore in dotazione al vostro
veicolo come il modello, in numero
categorico assegnato dal fornitore, il
numero di produzione, il refrigerante
(1) e l'olio per refrigerante (2).
ETICHETTA CON SPECIFICHE
E PRESSIONI DEGLI
PNEUMATICI
OHC081001
ETICHETTA DEL
COMPRESSORE
CONDIZIONATORE ARIA
OAE086002L
OAEE086001
NUMERO DI MOTORE
ELETTRICO
