Manutenzione

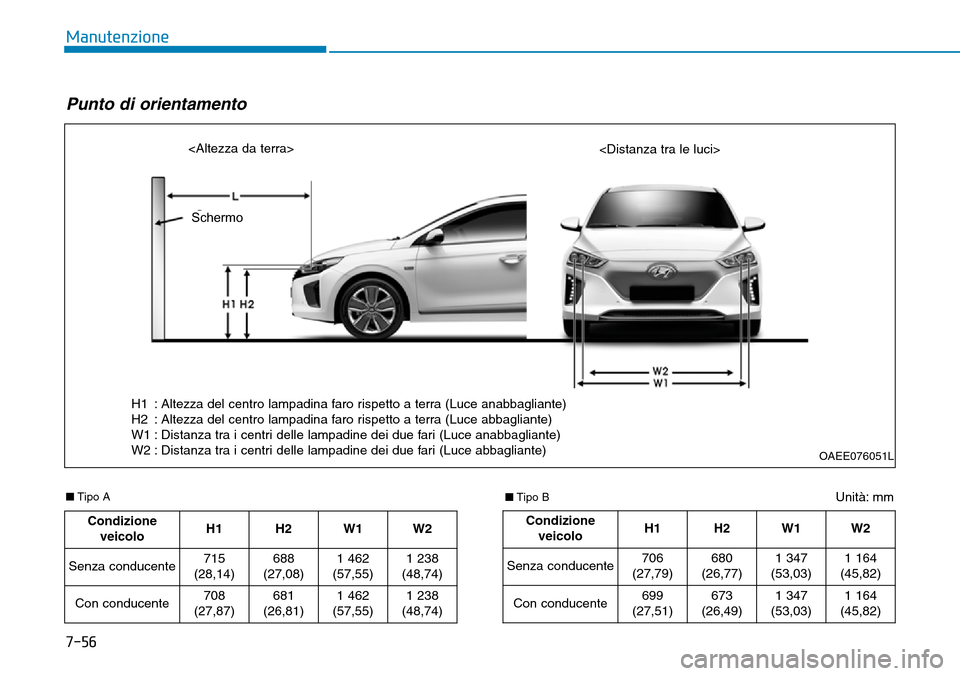

Unità: mm■Tipo A
Punto di orientamento
OAEE076051L


Condizione
veicoloH1 H2
W1 W2
Senza conducente715
(28,14)688
(27,08)
1 462
(57,55)1 238
(48,74)
Con conducente708
(27,87)681
(26,81)
1 462
(57,55)1 238
(48,74)
Condizione
veicoloH1 H2W1 W2
Senza conducente706
(27,79)680
(26,77)
1 347
(53,03)1 164
(45,82)
Con conducente699
(27,51)673
(26,49)
1 347
(53,03)1 164
(45,82)
■Tipo B
Schermo
H1 : Altezza del centro lampadina faro rispetto a terra (Luce anabbagliante)
H2 : Altezza del centro lampadina faro rispetto a terra (Luce abbagliante)
W1 : Distanza tra i centri delle lampadine dei due fari (Luce anabbagliante)
W2 : Distanza tra i centri delle lampadine dei due fari (Luce abbagliante)

7-57
7
Manutenzione

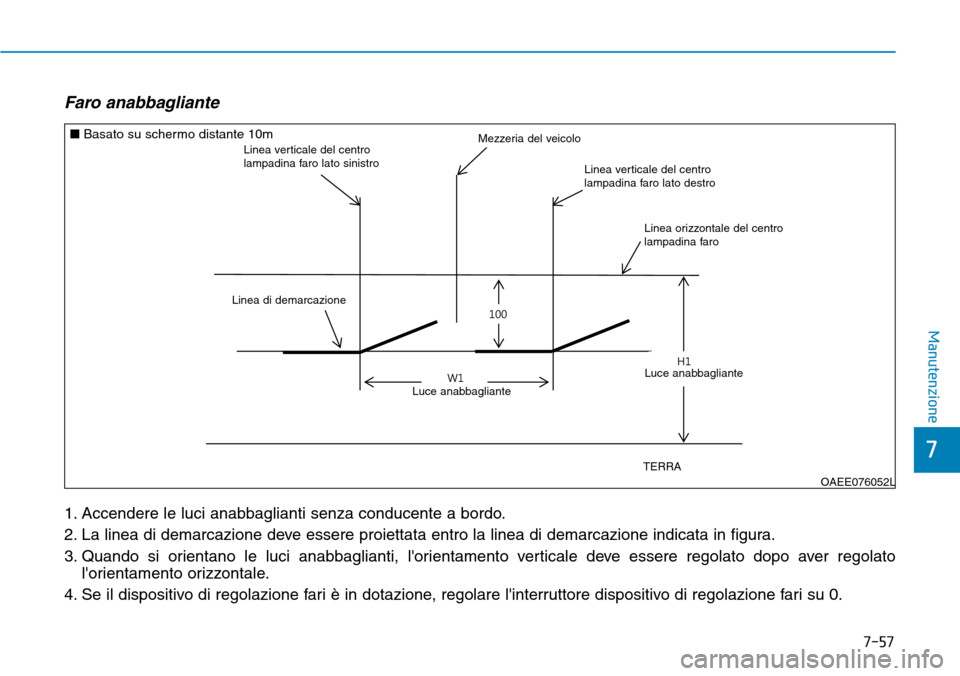

Faro anabbagliante
1. Accendere le luci anabbaglianti senza conducente a bordo.
2. La linea di demarcazione deve essere proiettata entro la linea di demarcazione indicata in figura.
3. Quando si orientano le luci anabbaglianti, l'orientamento verticale deve essere regolato dopo aver regolato
l'orientamento orizzontale.
4. Se il dispositivo di regolazione fari è in dotazione, regolare l'interruttore dispositivo di regolazione fari su 0.
:&DUD[LV
9HUWLFDOOLQHRIOHIW
KHDGODPSEXOEFHQWHU
&XWRIIOLQH
9HUWLFDOOLQHRIULJKW
KHDGODPSEXOEFHQWHU
+RUL]RQWDOOLQHRI
KHDGODPSEXOEFHQWHU
*5281'

+
/RZEHDP
/RZEHDP
OAEE076052L
■Basato su schermo distante 10mLinea verticale del centro
lampadina faro lato sinistroMezzeria del veicolo
Luce anabbagliante
Luce anabbagliante
Linea di demarcazione
TERRA
Linea verticale del centro
lampadina faro lato destro
Linea orizzontale del centro
lampadina faro

7-58
Manutenzione

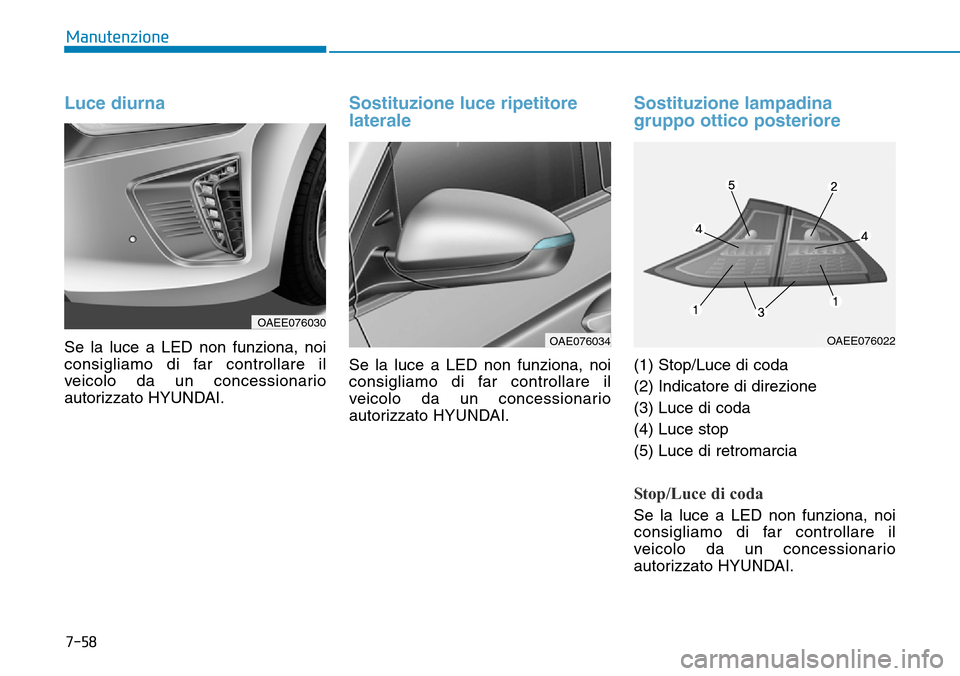

Luce diurna
Se la luce a LED non funziona, noi
consigliamo di far controllare il
veicolo da un concessionario
autorizzato HYUNDAI.
Sostituzione luce ripetitore
laterale
Se la luce a LED non funziona, noi
consigliamo di far controllare il
veicolo da un concessionario
autorizzato HYUNDAI.
Sostituzione lampadina
gruppo ottico posteriore
(1) Stop/Luce di coda
(2) Indicatore di direzione
(3) Luce di coda
(4) Luce stop
(5) Luce di retromarcia
Stop/Luce di coda
Se la luce a LED non funziona, noi
consigliamo di far controllare il
veicolo da un concessionario
autorizzato HYUNDAI.
OAEE076030
OAE076034OAEE076022

7-59
7

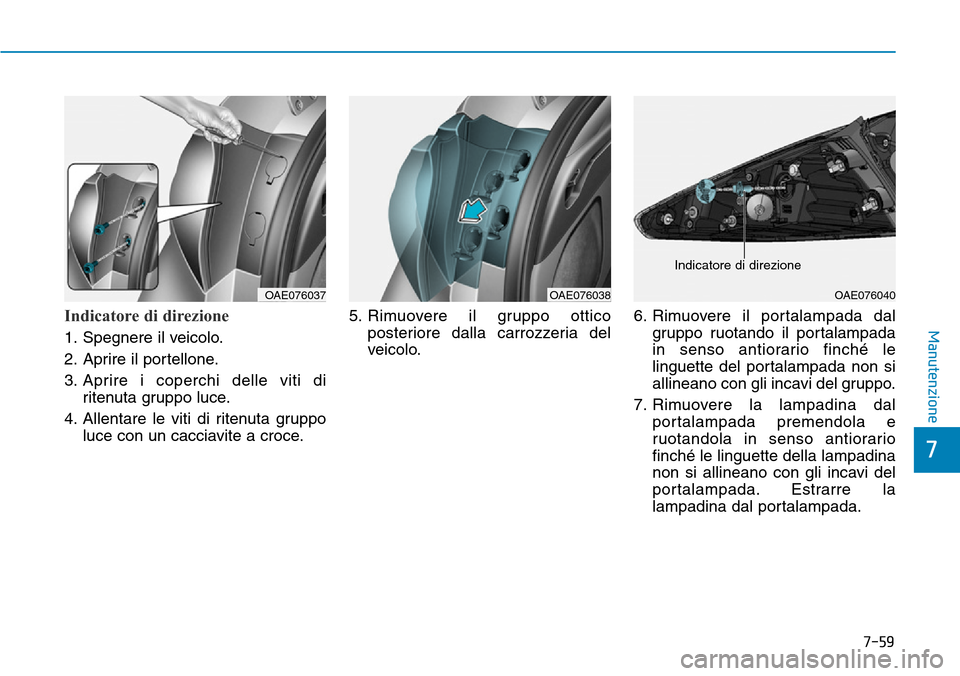

ManutenzioneIndicatore di direzione
1. Spegnere il veicolo.
2. Aprire il portellone.
3. Aprire i coperchi delle viti di
ritenuta gruppo luce.
4. Allentare le viti di ritenuta gruppo
luce con un cacciavite a croce.5. Rimuovere il gruppo ottico
posteriore dalla carrozzeria del
veicolo.6. Rimuovere il portalampada dal
gruppo ruotando il portalampada
in senso antiorario finché le
linguette del portalampada non si
allineano con gli incavi del gruppo.
7. Rimuovere la lampadina dal
portalampada premendola e
ruotandola in senso antiorario
finché le linguette della lampadina
non si allineano con gli incavi del
portalampada. Estrarre la
lampadina dal portalampada.
OAE076038OAE076037OAE076040
Indicatore di direzione

7-60
Manutenzione
8. Installare una lampadina nuova
inserendola nel portalampada e
ruotandola finché non si blocca in
posizione.
9. Installare il portalampada nel
gruppo allineando le linguette del
portalampada con gli incavi del
gruppo. Spingere il portalampada
nel gruppo e ruotare il
portalampada in senso orario.
10. Reinstallare il gruppo luce sulla
carrozzeria del veicolo.

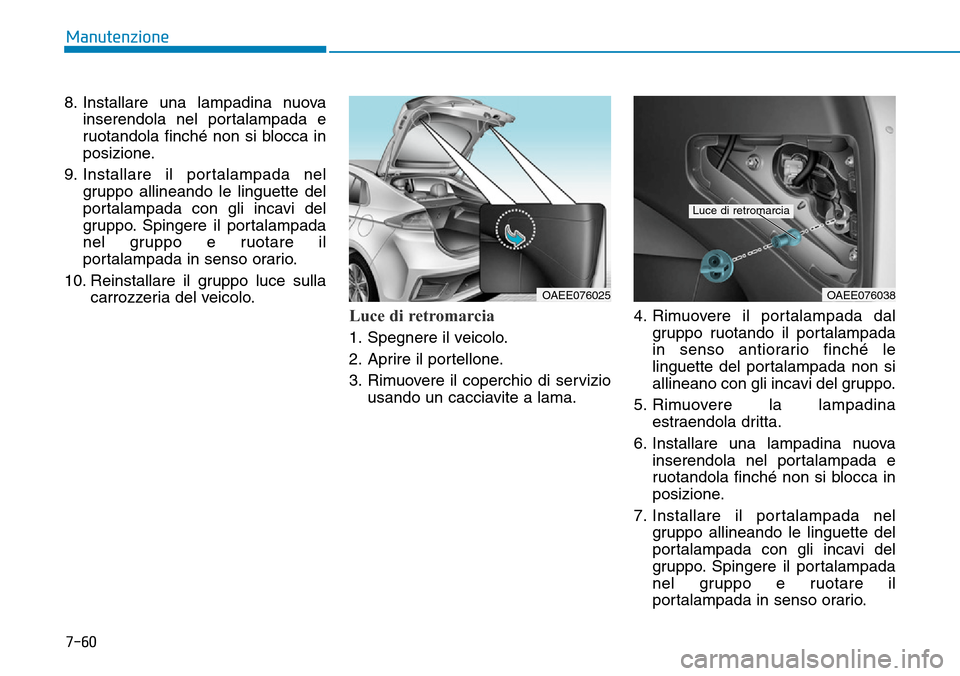

Luce di retromarcia
1. Spegnere il veicolo.
2. Aprire il portellone.
3. Rimuovere il coperchio di servizio
usando un cacciavite a lama.4. Rimuovere il portalampada dal
gruppo ruotando il portalampada
in senso antiorario finché le
linguette del portalampada non si
allineano con gli incavi del gruppo.
5. Rimuovere la lampadina
estraendola dritta.
6. Installare una lampadina nuova
inserendola nel portalampada e
ruotandola finché non si blocca in
posizione.
7. Installare il portalampada nel
gruppo allineando le linguette del
portalampada con gli incavi del
gruppo. Spingere il portalampada
nel gruppo e ruotare il
portalampada in senso orario.
OAEE076038
Luce di retromarcia
OAEE076025

7-61
7
Manutenzione
8. Installare di nuovo il coperchio di
accesso.
Luce retronebbia
(se in dotazione)
Se la luce a LED non funziona, noi
consigliamo di far controllare il
veicolo da un concessionario
autorizzato HYUNDAI.

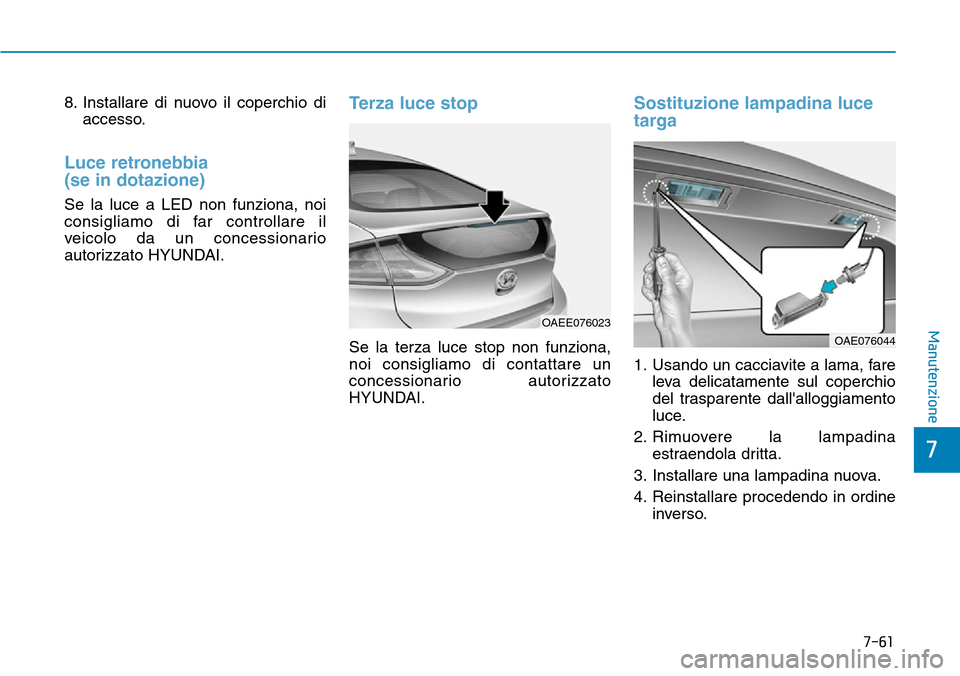

Terza luce stop
Se la terza luce stop non funziona,
noi consigliamo di contattare un
concessionario autorizzato
HYUNDAI.
Sostituzione lampadina luce
targa
1. Usando un cacciavite a lama, fare
leva delicatamente sul coperchio
del trasparente dall'alloggiamento
luce.
2. Rimuovere la lampadina
estraendola dritta.
3. Installare una lampadina nuova.
4. Reinstallare procedendo in ordine
inverso.
OAE076044
OAEE076023

7-62
Manutenzione
Sostituzione lampadina luce
interna

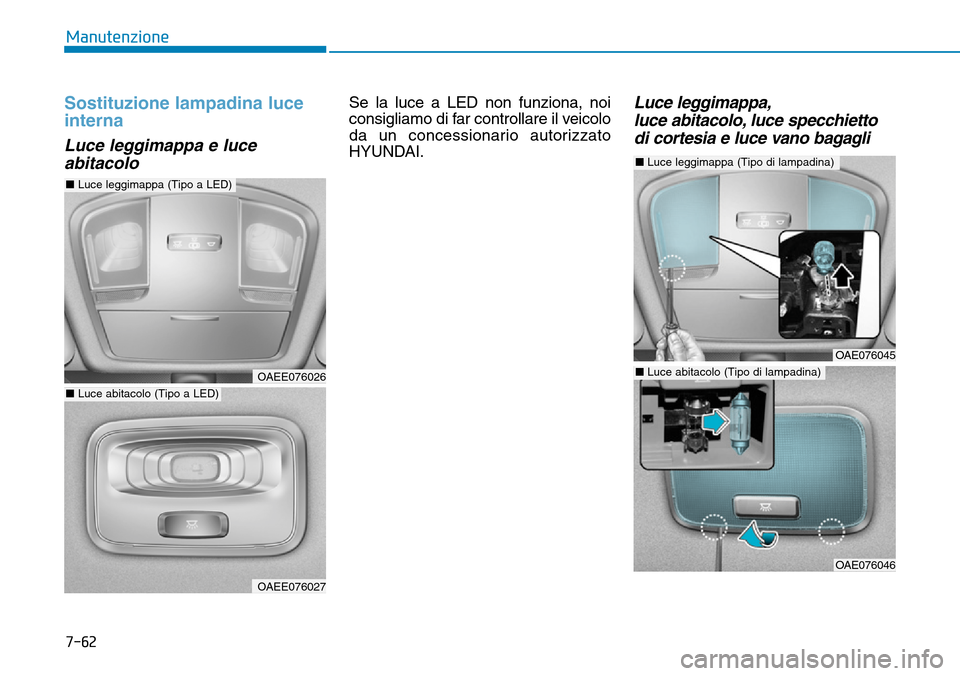

Luce leggimappa e luce
abitacolo
Se la luce a LED non funziona, noi
consigliamo di far controllare il veicolo
da un concessionario autorizzato
HYUNDAI.Luce leggimappa,
luce abitacolo, luce specchietto
di cortesia e luce vano bagagli
■Luce leggimappa (Tipo di lampadina)
OAE076045
OAE076046
■Luce abitacolo (Tipo di lampadina)OAEE076026
OAEE076027
■Luce leggimappa (Tipo a LED)
■Luce abitacolo (Tipo a LED)

7-63
7
Manutenzione
1. Usando un cacciavite a lama, fare
leva delicatamente sul trasparente
dall'alloggiamento luce interna.2. Rimuovere la lampadina
estraendola dritta.
3. Inserire una lampadina nuova nel
portalampada.
4. Allineare le linguette del
trasparente con le tacche
dell'alloggiamento luce interna e
agganciare il trasparente in
posizione.
Fare attenzione a non sporcare o
danneggiare trasparenti, linguette
del trasparente e alloggiamenti in
plastica.
NOTA

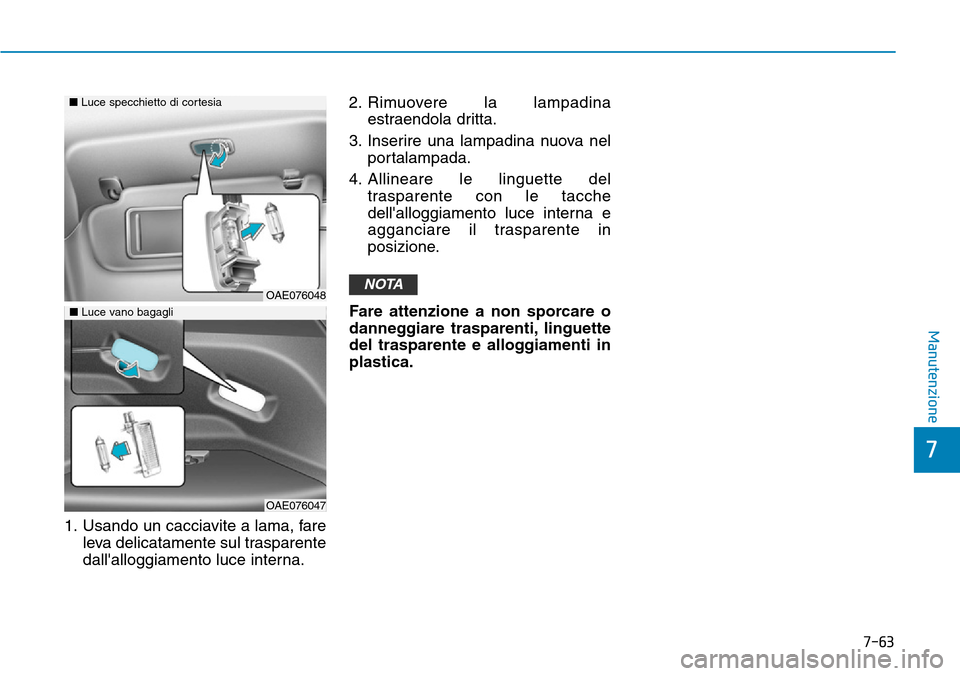

■Luce specchietto di cortesia
■Luce vano bagagli
OAE076048
