2019 Hyundai Ioniq Electric Manuale del proprietario (in Italian)

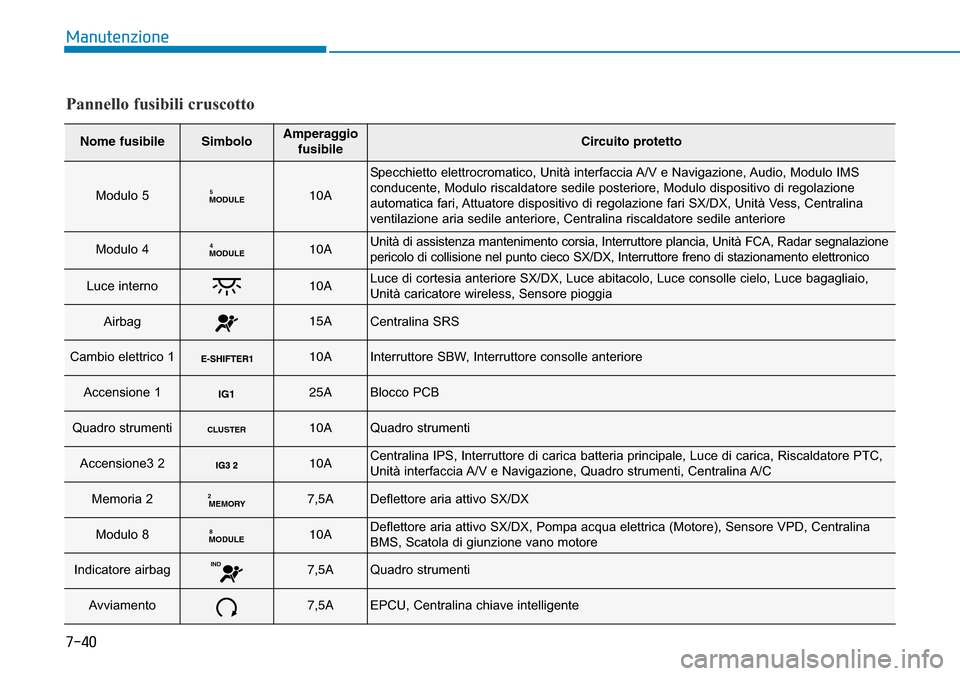

7-40
Manutenzione
Pannello fusibili cruscotto
Nome fusibileSimboloAmperaggio
fusibileCircuito protetto
Modulo 5MODULE510A
Specchietto elettrocromatico, Unità interfaccia A/V e Navigazione, Audio, Modulo IMS
conducente, Modulo riscaldatore sedile posteriore, Modulo dispositivo di regolazione
automatica fari, Attuatore dispositivo di regolazione fari SX/DX, Unità Vess, Centralina
ventilazione aria sedile anteriore, Centralina riscaldatore sedile anteriore
Modulo 4MODULE410AUnità di assistenza mantenimento corsia, Interruttore plancia, Unità FCA, Radar segnalazione
pericolo di collisione nel punto cieco SX/DX, Interruttore freno di stazionamento elettronico
Luce interno10ALuce di cortesia anteriore SX/DX, Luce abitacolo, Luce consolle cielo, Luce bagagliaio,
Unità caricatore wireless, Sensore pioggia
Airbag15ACentralina SRS
Cambio elettrico 1 10AInterruttore SBW, Interruttore consolle anteriore
Accensione 1IG125ABlocco PCB
Quadro strumentiCLUSTER10AQuadro strumenti
Accensione3 2 10ACentralina IPS, Interruttore di carica batteria principale, Luce di carica, Riscaldatore PTC,
Unità interfaccia A/V e Navigazione, Quadro strumenti, Centralina A/C
Memoria 2MEMORY27,5ADeflettore aria attivo SX/DX
Modulo 8MODULE810ADeflettore aria attivo SX/DX, Pompa acqua elettrica (Motore), Sensore VPD, Centralina
BMS, Scatola di giunzione vano motore
Indicatore airbagIND7,5AQuadro strumenti
Avviamento7,5AEPCU, Centralina chiave intelligente

7-41
7
Manutenzione
Pannello fusibili cruscotto
Nome fusibileSimboloAmperaggio
fusibileCircuito protetto
Modulo 2MODULE210AScatola di giunzione vano motore, Unità caricatore wireless, BCM, Interruttore SBW
(Interruttore cambio elettrico). Connettore di carica USB, Centralina chiave intelligente,
Audio, Unità interfaccia A/V e Navigazione, Interruttore specchietti elettrici esterni, AMP
Avviamento a
pulsante 337,5ACentralina chiave intelligente
Memoria 1MEMORY110AQuadro strumenti, Modulo IMS conducente, BCM, Centralina A/C,Luci automatiche e
fotosensore, Modulo porta conducente, Modulo porta passeggero, Scatola relè ICM (Relè
ripiegamento/dispiegamento specchietto esterno)
Multi MediaMULTI
MEDIA10AAudio, Unità interfaccia A/V e Navigazione
Accensione3 3 10AUnità CCM
Accensione3 1 10AScatola relè ICM
Servosterzo
motorizzato 117,5AUnità EPS
Portellone10ARelè portellone, Interruttore di carica batteria principale, Attuatore blocco/sblocco porta
connettore di carica (Eccetto Europa), Attuatore blocco/sblocco porta connettore di carica
(per Europa)
Avviamento a
pulsante 1115ACentralina chiave intelligente
Modulo 7MODULE77,5ACentralina riscaldatore sedile anteriore, Centralina ventilazione aria sedile anteriore,
Modulo riscaldatore sedile posteriore

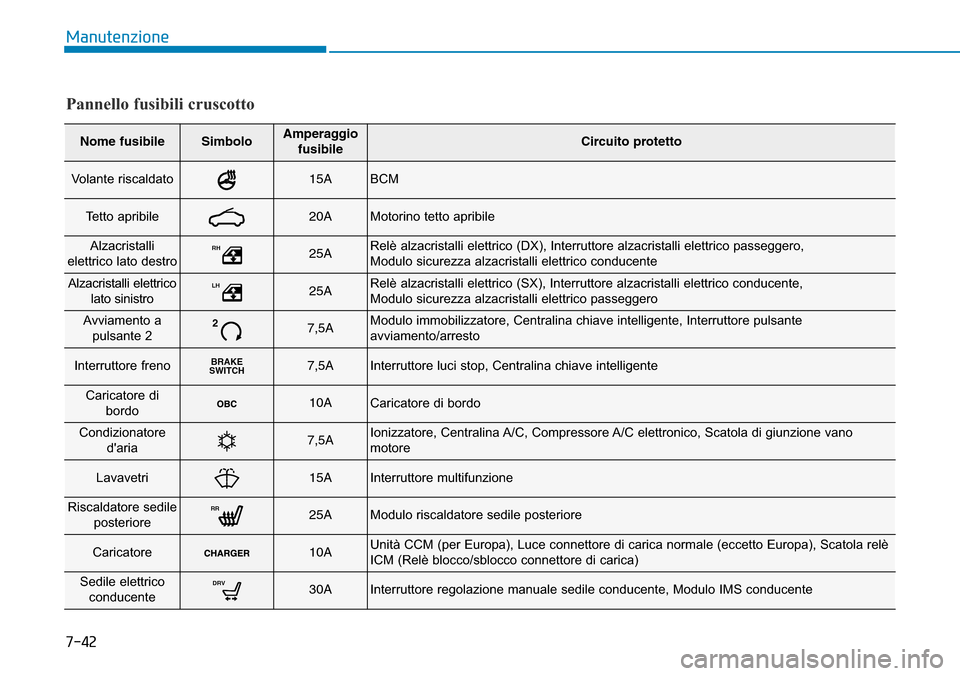

7-42
Manutenzione
Pannello fusibili cruscotto
Nome fusibileSimboloAmperaggio
fusibileCircuito protetto
Volante riscaldato15ABCM
Tetto apribile20AMotorino tetto apribile
Alzacristalli
elettrico lato destroRH25ARelè alzacristalli elettrico (DX), Interruttore alzacristalli elettrico passeggero,
Modulo sicurezza alzacristalli elettrico conducente
Alzacristalli elettrico
lato sinistroLH25ARelè alzacristalli elettrico (SX), Interruttore alzacristalli elettrico conducente,
Modulo sicurezza alzacristalli elettrico passeggero
Avviamento a
pulsante 227,5AModulo immobilizzatore, Centralina chiave intelligente, Interruttore pulsante
avviamento/arresto
Interruttore frenoBRAKE
SWITCH7,5AInterruttore luci stop, Centralina chiave intelligente
Caricatore di
bordo10ACaricatore di bordo
Condizionatore
d'aria7,5AIonizzatore, Centralina A/C, Compressore A/C elettronico, Scatola di giunzione vano
motore
Lavavetri15AInterruttore multifunzione
Riscaldatore sedile
posterioreRR25AModulo riscaldatore sedile posteriore
Caricatore10AUnità CCM (per Europa), Luce connettore di carica normale (eccetto Europa), Scatola relè
ICM (Relè blocco/sblocco connettore di carica)
Sedile elettrico
conducenteDRV30AInterruttore regolazione manuale sedile conducente, Modulo IMS conducente

7-43
7
Manutenzione
Pannello fusibili cruscotto
Nome fusibileSimboloAmperaggio
fusibileCircuito protetto
AMP30AAMP
Modulo 1MODULE110ASpecchietto esterno elettrico conducente, Specchietto esterno elettrico passeggero,
Presa diagnostica, Unità FCA
Blocco Porte20ARelè blocco/sblocco porte, Scatola relè ICM (Relè blocco di sicurezza),
Maniglia esterna chiave intelligente conducente/passeggero,
Modulo porta conducente/passeggero
Tergiparabrezza 2FRT210AMotorino tergicristallo, Blocco PCB [Relè tergiparabrezza (Lento)]
Modulo 6MODULE67,5ABCM, Centralina chiave intelligente
Riscaldatore sedile
anterioreFRT25ACentralina riscaldatore sedile anteriore, Centralina ventilazione aria sedile anteriore
Specchietto
riscaldato10ASpecchietto esterno elettrico conducente, Specchietto esterno elettrico passeggero,
Centralina A/C
Riscaldamento
posteriore25ASbrinatore lunotto (+) (Superiore)
Tergiparabrezza 1FRT130AMotorino tergicristallo, Blocco PCB [Relè tergiparabrezza (Lento)]

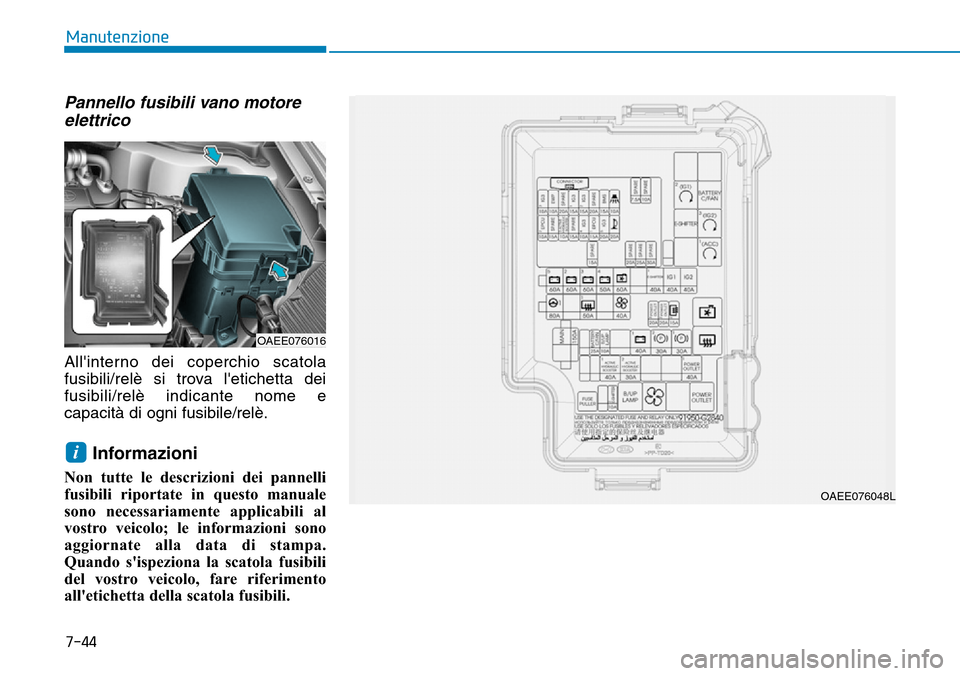

Pannello fusibili vano motore
elettrico
All'interno dei coperchio scatola
fusibili/relè si trova l'etichetta dei
fusibili/relè indicante nome e
capacità di ogni fusibile/relè.
Informazioni
Non tutte le descrizioni dei pannelli
fusibili riportate in questo manuale
sono necessariamente applicabili al
vostro veicolo; le informazioni sono
aggiornate alla data di stampa.
Quando s'ispeziona la scatola fusibili
del vostro veicolo, fare riferimento
all'etichetta della scatola fusibili.
i
7-44
Manutenzione
OAEE076016
OAEE076048L

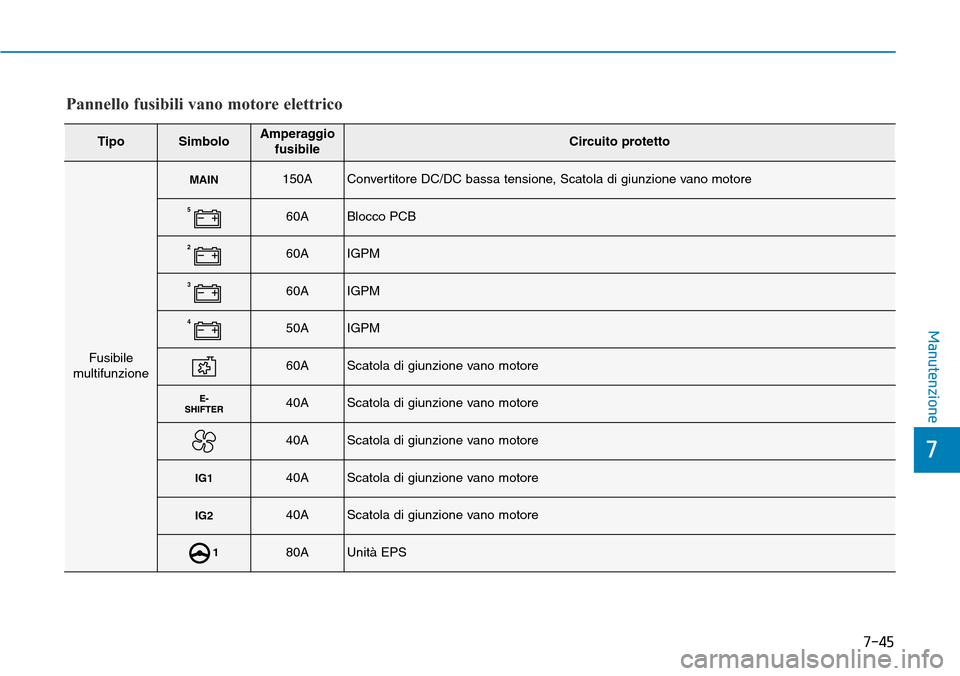

7-45
7
Manutenzione
Pannello fusibili vano motore elettrico
TipoSimboloAmperaggio
fusibileCircuito protetto
Fusibile
multifunzione
MAIN150AConvertitore DC/DC bassa tensione, Scatola di giunzione vano motore
560ABlocco PCB
260AIGPM
360AIGPM
450AIGPM
60AScatola di giunzione vano motore
40AScatola di giunzione vano motore
40AScatola di giunzione vano motore
IG140AScatola di giunzione vano motore
IG240AScatola di giunzione vano motore
180AUnità EPS

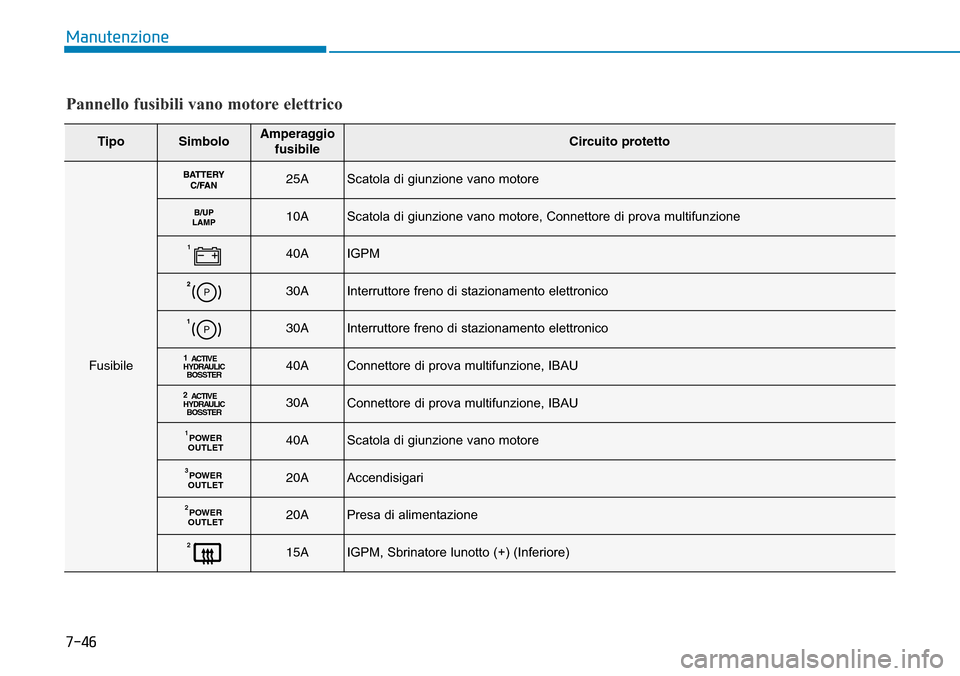

7-46
Manutenzione
Pannello fusibili vano motore elettrico
TipoSimboloAmperaggio
fusibileCircuito protetto
Fusibile
25AScatola di giunzione vano motore
10AScatola di giunzione vano motore, Connettore di prova multifunzione
140AIGPM
30AInterruttore freno di stazionamento elettronico
30AInterruttore freno di stazionamento elettronico
1
ACTIVE
HYDRAULIC
BOSSTER40AConnettore di prova multifunzione, IBAU
2
ACTIVE
HYDRAULIC
BOSSTER30AConnettore di prova multifunzione, IBAU
POWER
OUTLET140AScatola di giunzione vano motore
POWER
OUTLET320AAccendisigari
POWER
OUTLET220APresa di alimentazione
215AIGPM, Sbrinatore lunotto (+) (Inferiore)

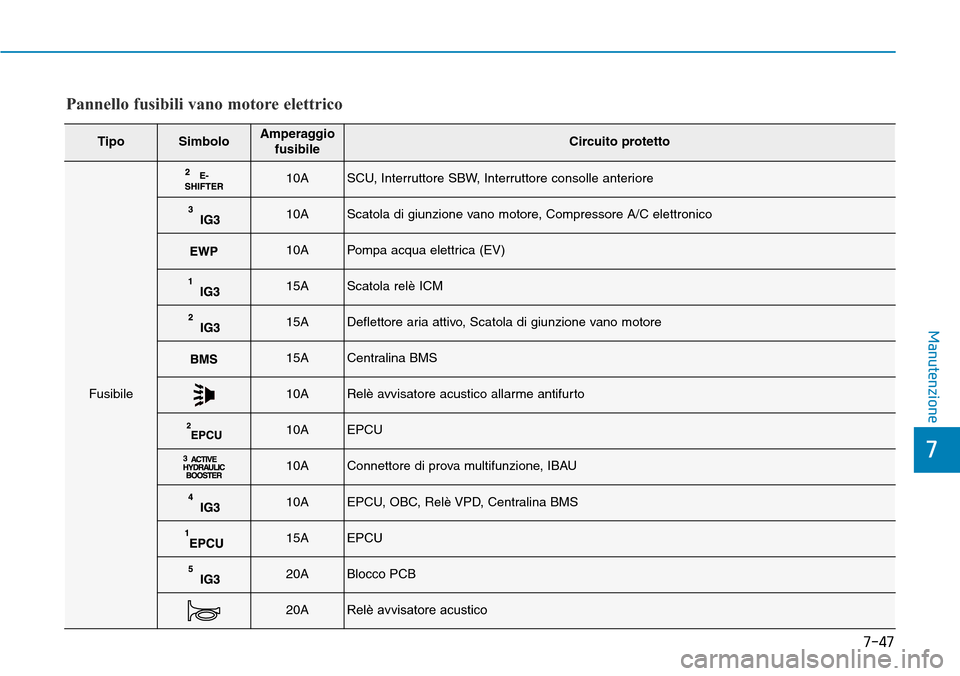

7-47
7
Manutenzione
Pannello fusibili vano motore elettrico
TipoSimboloAmperaggio
fusibileCircuito protetto
Fusibile
10ASCU, Interruttore SBW, Interruttore consolle anteriore
10AScatola di giunzione vano motore, Compressore A/C elettronico
10APompa acqua elettrica (EV)
15AScatola relè ICM
15ADeflettore aria attivo, Scatola di giunzione vano motore
15ACentralina BMS
10ARelè avvisatore acustico allarme antifurto
10AEPCU
10AConnettore di prova multifunzione, IBAU
10AEPCU, OBC, Relè VPD, Centralina BMS
15AEPCU
20ABlocco PCB
20ARelè avvisatore acustico
