2019 Hyundai Ioniq Electric Manuale del proprietario (in Italian)

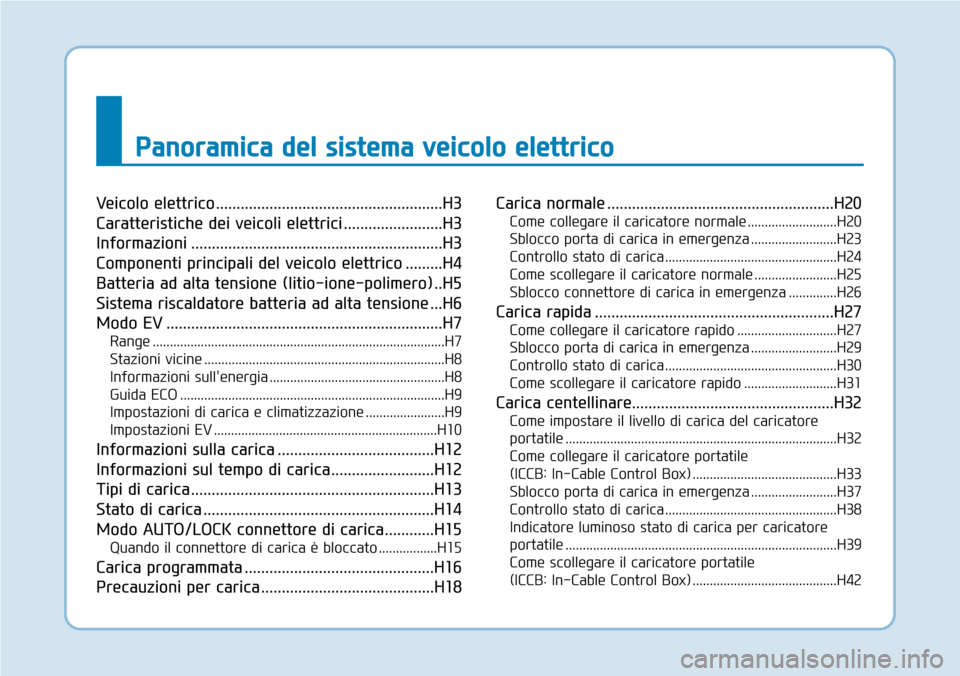

Panoramica del sistema veicolo elettrico
Veicolo elettrico.......................................................H3
Caratteristiche dei veicoli elettrici ........................H3
Informazioni .............................................................H3
Componenti principali del veicolo elettrico .........H4
Batteria ad alta tensione (litio-ione-polimero) ..H5
Sistema riscaldatore batteria ad alta tensione ...H6

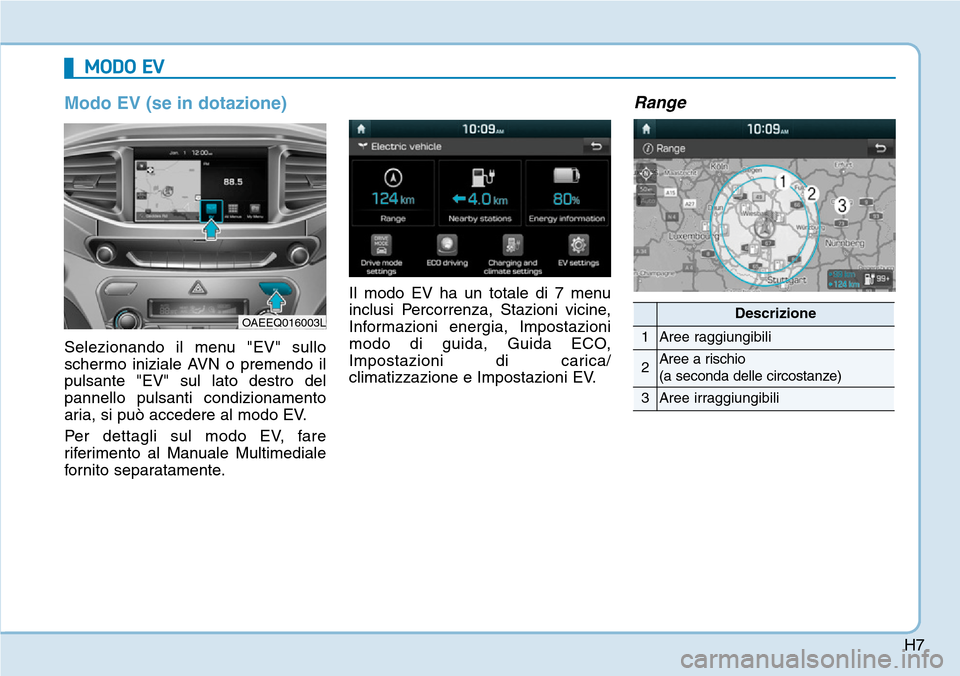

Modo EV ...................................................................H7
Range .....................................................................................H7

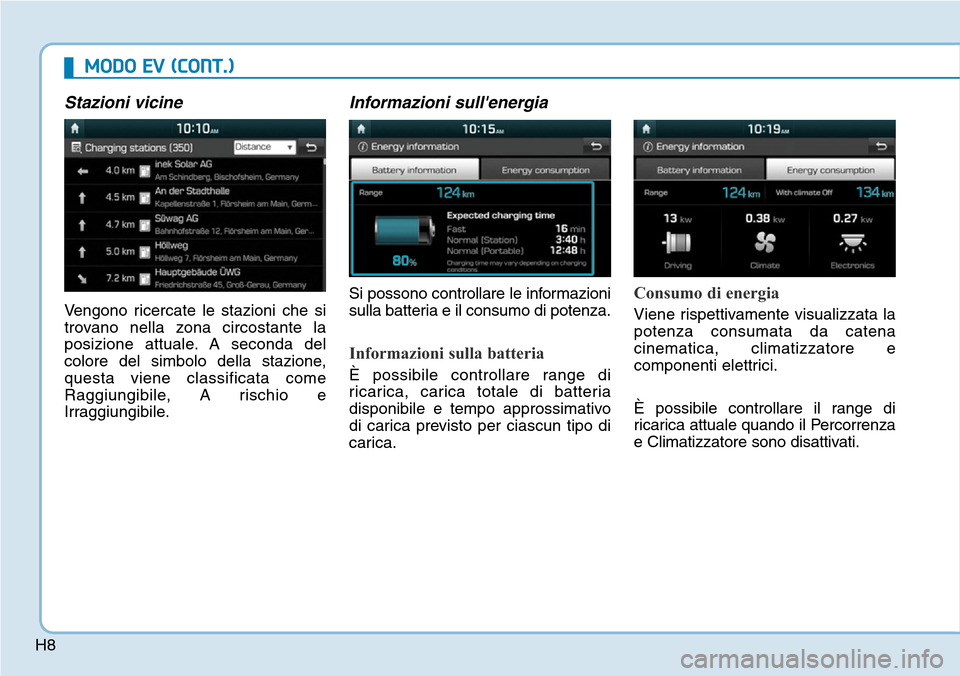

Stazioni vicine ......................................................................H8
Informazioni sull'energia ...................................................H8
Guida ECO .............................................................................H9
Impostazioni di carica e climatizzazione .......................H9
Impostazioni EV .................................................................H10
Informazioni sulla carica ......................................H12
Informazioni sul tempo di carica.........................H12
Tipi di carica...........................................................H13
Stato di carica ........................................................H14
Modo AUTO/LOCK connettore di carica............H15
Quando il connettore di carica è bloccato .................H15
Carica programmata ..............................................H16
Precauzioni per carica ..........................................H18Carica normale .......................................................H20
Come collegare il caricatore normale ..........................H20
Sblocco porta di carica in emergenza .........................H23
Controllo stato di carica ..................................................H24
Come scollegare il caricatore normale ........................H25
Sblocco connettore di carica in emergenza ..............H26
Carica rapida ..........................................................H27
Come collegare il caricatore rapido .............................H27
Sblocco porta di carica in emergenza .........................H29
Controllo stato di carica ..................................................H30
Come scollegare il caricatore rapido ...........................H31
Carica centellinare.................................................H32
Come impostare il livello di carica del caricatore
portatile ...............................................................................H32
Come collegare il caricatore portatile
(ICCB: In-Cable Control Box) ..........................................H33
Sblocco porta di carica in emergenza .........................H37
Controllo stato di carica ..................................................H38
Indicatore luminoso stato di carica per caricatore
portatile ...............................................................................H39
Come scollegare il caricatore portatile
(ICCB: In-Cable Control Box) ..........................................H42

H2

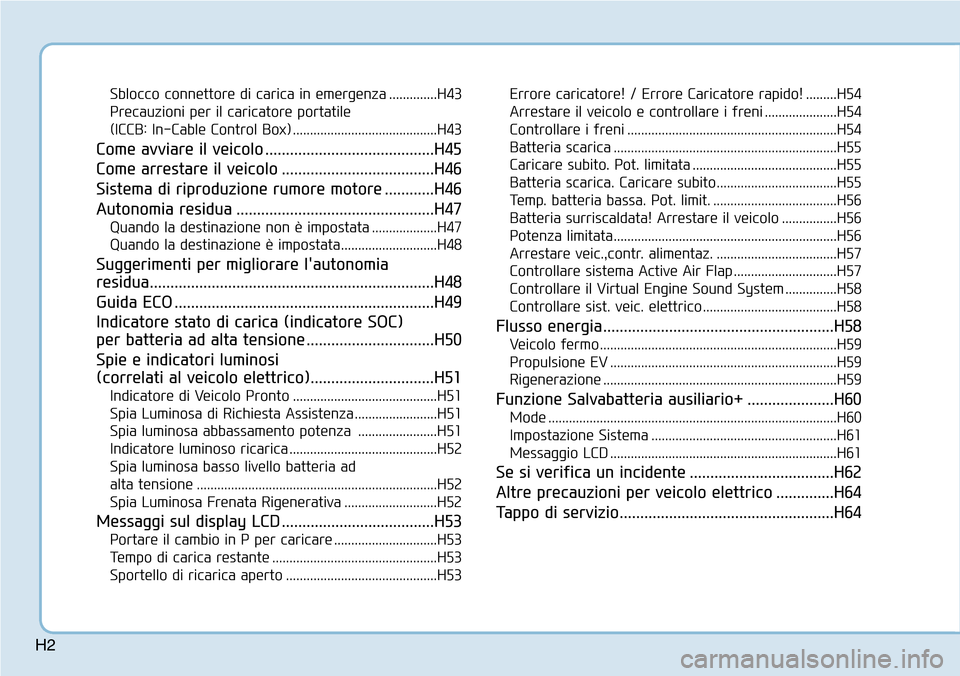

Sblocco connettore di carica in emergenza ..............H43
Precauzioni per il caricatore portatile
(ICCB: In-Cable Control Box) ..........................................H43
Come avviare il veicolo .........................................H45
Come arrestare il veicolo .....................................H46
Sistema di riproduzione rumore motore ............H46
Autonomia residua ................................................H47
Quando la destinazione non è impostata ...................H47
Quando la destinazione è impostata............................H48
Suggerimenti per migliorare l'autonomia
residua.....................................................................H48
Guida ECO ...............................................................H49
Indicatore stato di carica (indicatore SOC)
per batteria ad alta tensione ...............................H50
Spie e indicatori luminosi
(correlati al veicolo elettrico)..............................H51
Indicatore di Veicolo Pronto ..........................................H51
Spia Luminosa di Richiesta Assistenza ........................H51
Spia luminosa abbassamento potenza .......................H51
Indicatore luminoso ricarica ...........................................H52
Spia luminosa basso livello batteria ad
alta tensione ......................................................................H52
Spia Luminosa Frenata Rigenerativa ...........................H52
Messaggi sul display LCD .....................................H53
Portare il cambio in P per caricare ..............................H53
Tempo di carica restante ................................................H53
Sportello di ricarica aperto ............................................H53Errore caricatore! / Errore Caricatore rapido! .........H54
Arrestare il veicolo e controllare i freni .....................H54
Controllare i freni .............................................................H54
Batteria scarica .................................................................H55
Caricare subito. Pot. limitata ..........................................H55
Batteria scarica. Caricare subito...................................H55
Temp. batteria bassa. Pot. limit. ....................................H56
Batteria surriscaldata! Arrestare il veicolo ................H56
Potenza limitata.................................................................H56
Arrestare veic.,contr. alimentaz. ...................................H57
Controllare sistema Active Air Flap ..............................H57
Controllare il Virtual Engine Sound System ...............H58
Controllare sist. veic. elettrico.......................................H58
Flusso energia........................................................H58
Veicolo fermo.....................................................................H59
Propulsione EV ..................................................................H59
Rigenerazione ....................................................................H59
Funzione Salvabatteria ausiliario+ .....................H60
Mode ....................................................................................H60
Impostazione Sistema ......................................................H61
Messaggio LCD ..................................................................H61
Se si verifica un incidente ...................................H62
Altre precauzioni per veicolo elettrico ..............H64
Tappo di servizio....................................................H64

H3

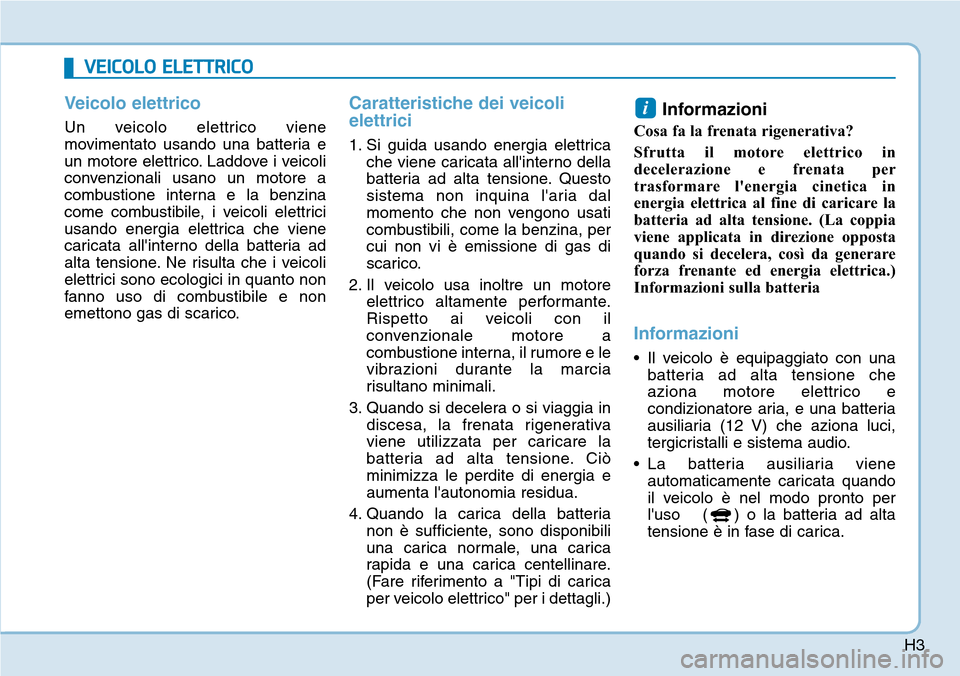

Veicolo elettrico
Un veicolo elettrico viene
movimentato usando una batteria e
un motore elettrico. Laddove i veicoli
convenzionali usano un motore a
combustione interna e la benzina
come combustibile, i veicoli elettrici
usando energia elettrica che viene
caricata all'interno della batteria ad
alta tensione. Ne risulta che i veicoli
elettrici sono ecologici in quanto non
fanno uso di combustibile e non
emettono gas di scarico.
Caratteristiche dei veicoli
elettrici
1. Si guida usando energia elettrica
che viene caricata all'interno della
batteria ad alta tensione. Questo
sistema non inquina l'aria dal
momento che non vengono usati
combustibili, come la benzina, per
cui non vi è emissione di gas di
scarico.
2. Il veicolo usa inoltre un motore
elettrico altamente performante.
Rispetto ai veicoli con il
convenzionale motore a
combustione interna, il rumore e le
vibrazioni durante la marcia
risultano minimali.
3. Quando si decelera o si viaggia in
discesa, la frenata rigenerativa
viene utilizzata per caricare la
batteria ad alta tensione. Ciò
minimizza le perdite di energia e
aumenta l'autonomia residua.
4. Quando la carica della batteria
non è sufficiente, sono disponibili
una carica normale, una carica
rapida e una carica centellinare.
(Fare riferimento a "Tipi di carica
per veicolo elettrico" per i dettagli.)
Informazioni
Cosa fa la frenata rigenerativa?
Sfrutta il motore elettrico in
decelerazione e frenata per
trasformare l'energia cinetica in
energia elettrica al fine di caricare la
batteria ad alta tensione. (La coppia
viene applicata in direzione opposta
quando si decelera, così da generare
forza frenante ed energia elettrica.)
Informazioni sulla batteria
Informazioni
• Il veicolo è equipaggiato con una
batteria ad alta tensione che
aziona motore elettrico e
condizionatore aria, e una batteria
ausiliaria (12 V) che aziona luci,
tergicristalli e sistema audio.
• La batteria ausiliaria viene
automaticamente caricata quando
il veicolo è nel modo pronto per
l'uso ( ) o la batteria ad alta
tensione è in fase di carica.
i
VEICOLO ELETTRICO

H4

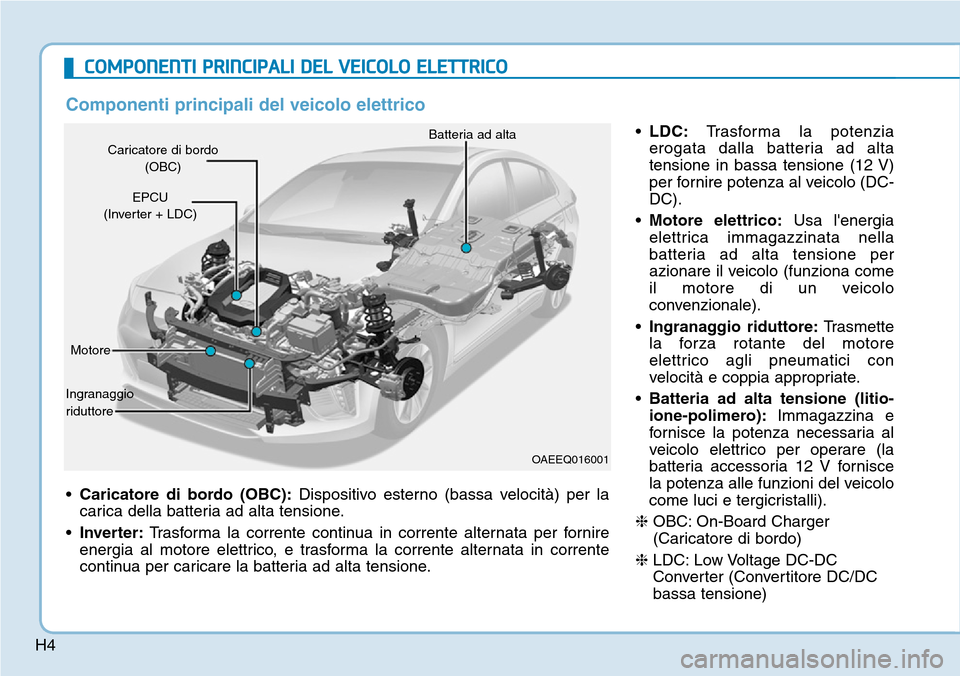

COMPONENTI PRINCIPALI DEL VEICOLO ELETTRICO

H5
Batteria ad alta tensione
(litio-ione-polimero)
• La quantità di carica della batteria
ad alta tensione potrebbe
gradualmente diminuire quando il
veicolo non viene usato.
• La capacità della batteria ad alta
tensione potrebbe diminuire quando
il veicolo viene esposto a
temperature alte/basse.• L'autonomia residua può varia a
seconda delle condizioni operative
anche se la quantità di carica rimane
la stessa. La batteria ad alta
tensione potrebbe spendere più
energia quando si viaggia a velocità
sostenuta o in salita. Queste azioni
possono ridurre l'autonomia residua.
• La batteria ad alta tensione viene
usata quando si usa il condizionatore
aria/riscaldatore. Questo può ridurre
l'autonomia residua. Assicurarsi
d'impostare temperature moderate
quando si usa il condizionatore
aria/riscaldatore.
• La batteria ad alta tensione subisce
anche un naturale degrado che
dipende dal numero di anni di
servizio del veicolo. Questo può
ridurre l'autonomia residua.
• Quando capacità di carica e
autonomia residua subiscono una
brusca diminuzione, noi consigliamo
di contattare un concessionario
autorizzato HYUNDAI per ispezione
e manutenzione.
•Non rimuovere o smontare
intenzionalmente i componenti
ad alta tensione nonché
connettori e connettori della
batteria ad alta tensione.
Inoltre, avere cura di non
danneggiare i componenti ad
alta tensione e la batteria ad
alta tensione. Ciò potrebbe
causare serie lesioni e
impattare significativamente
su funzionalità e durabilità del
veicolo.
•Quando è richiesta l'ispezione
o la manutenzione di
componenti ad alta tensione e
batteria ad alta tensione, noi
consigliamo di contattare un
concessionario autorizzato
HYUNDAI.
ATTENZIONE
OAEEQ016002

H6

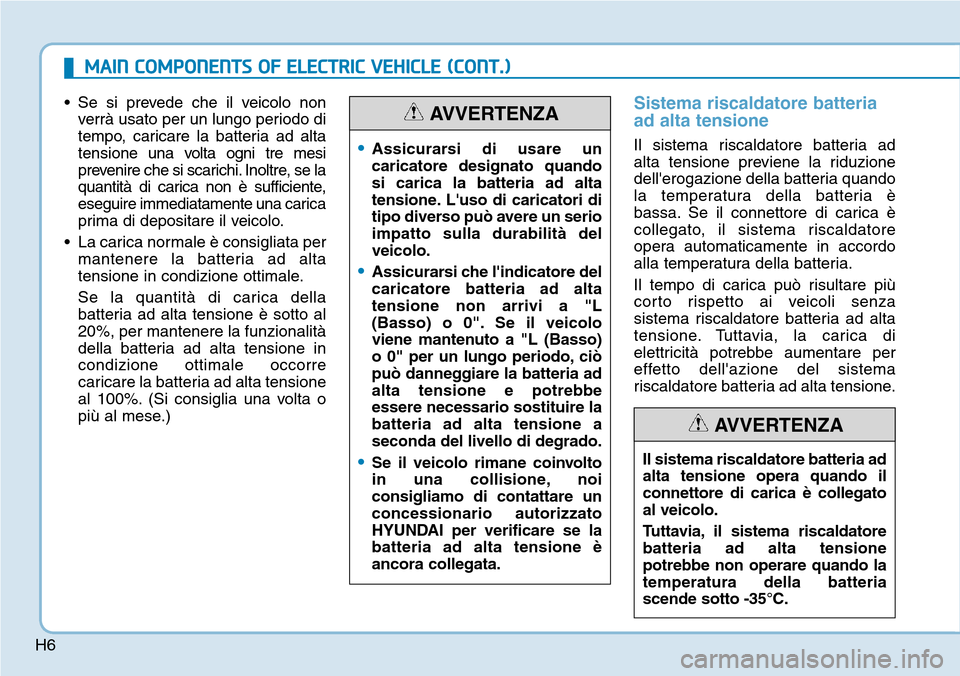

• Se si prevede che il veicolo non
verrà usato per un lungo periodo di
tempo, caricare la batteria ad alta
tensione una volta ogni tre mesi
prevenire che si scarichi. Inoltre, se la
quantità di carica non è sufficiente,
eseguire immediatamente una carica
prima di depositare il veicolo.
• La carica normale è consigliata per
mantenere la batteria ad alta
tensione in condizione ottimale.
Se la quantità di carica della
batteria ad alta tensione è sotto al
20%, per mantenere la funzionalità
della batteria ad alta tensione in
condizione ottimale occorre
caricare la batteria ad alta tensione
al 100%. (Si consiglia una volta o
più al mese.)Sistema riscaldatore batteria
ad alta tensione
Il sistema riscaldatore batteria ad
alta tensione previene la riduzione
dell'erogazione della batteria quando
la temperatura della batteria è
bassa. Se il connettore di carica è
collegato, il sistema riscaldatore
opera automaticamente in accordo
alla temperatura della batteria.
Il tempo di carica può risultare più
corto rispetto ai veicoli senza
sistema riscaldatore batteria ad alta
tensione. Tuttavia, la carica di
elettricità potrebbe aumentare per
effetto dell'azione del sistema
riscaldatore batteria ad alta tensione.•Assicurarsi di usare un
caricatore designato quando
si carica la batteria ad alta
tensione. L'uso di caricatori di
tipo diverso può avere un serio
impatto sulla durabilità del
veicolo.
•Assicurarsi che l'indicatore del
caricatore batteria ad alta
tensione non arrivi a "L
(Basso) o 0". Se il veicolo
viene mantenuto a "L (Basso)
o 0" per un lungo periodo, ciò
può danneggiare la batteria ad
alta tensione e potrebbe
essere necessario sostituire la
batteria ad alta tensione a
seconda del livello di degrado.
•Se il veicolo rimane coinvolto
in una collisione, noi
consigliamo di contattare un
concessionario autorizzato
HYUNDAI per verificare se la
batteria ad alta tensione è
ancora collegata.
AVVERTENZA
Il sistema riscaldatore batteria ad
alta tensione opera quando il
connettore di carica è collegato
al veicolo.
Tuttavia, il sistema riscaldatore
batteria ad alta tensione
potrebbe non operare quando la
temperatura della batteria
scende sotto -35°C.
AVVERTENZA
MAIN COMPONENTS OF ELECTRIC VEHICLE (CONT.)

H7
Modo EV (se in dotazione)
Selezionando il menu "EV" sullo
schermo iniziale AVN o premendo il
pulsante "EV" sul lato destro del
pannello pulsanti condizionamento
aria, si può accedere al modo EV.
Per dettagli sul modo EV, fare
riferimento al Manuale Multimediale
fornito separatamente.Il modo EV ha un totale di 7 menu
inclusi Percorrenza, Stazioni vicine,
Informazioni energia, Impostazioni
modo di guida, Guida ECO,
Impostazioni di carica/
climatizzazione e Impostazioni EV.
Range
MODO EV
OAEEQ016003LDescrizione
1Aree raggiungibili
2Aree a rischio
(a seconda delle circostanze)
3Aree irraggiungibili

H8
MODO EV (CONT.)
Stazioni vicine
Vengono ricercate le stazioni che si
trovano nella zona circostante la
posizione attuale. A seconda del
colore del simbolo della stazione,
questa viene classificata come
Raggiungibile, A rischio e
Irraggiungibile.
Informazioni sull'energia
Si possono controllare le informazioni
sulla batteria e il consumo di potenza.
Informazioni sulla batteria
È possibile controllare range di
ricarica, carica totale di batteria
disponibile e tempo approssimativo
di carica previsto per ciascun tipo di
carica.
Consumo di energia
Viene rispettivamente visualizzata la
potenza consumata da catena
cinematica, climatizzatore e
componenti elettrici.
È possibile controllare il range di
ricarica attuale quando il Percorrenza
e Climatizzatore sono disattivati.
