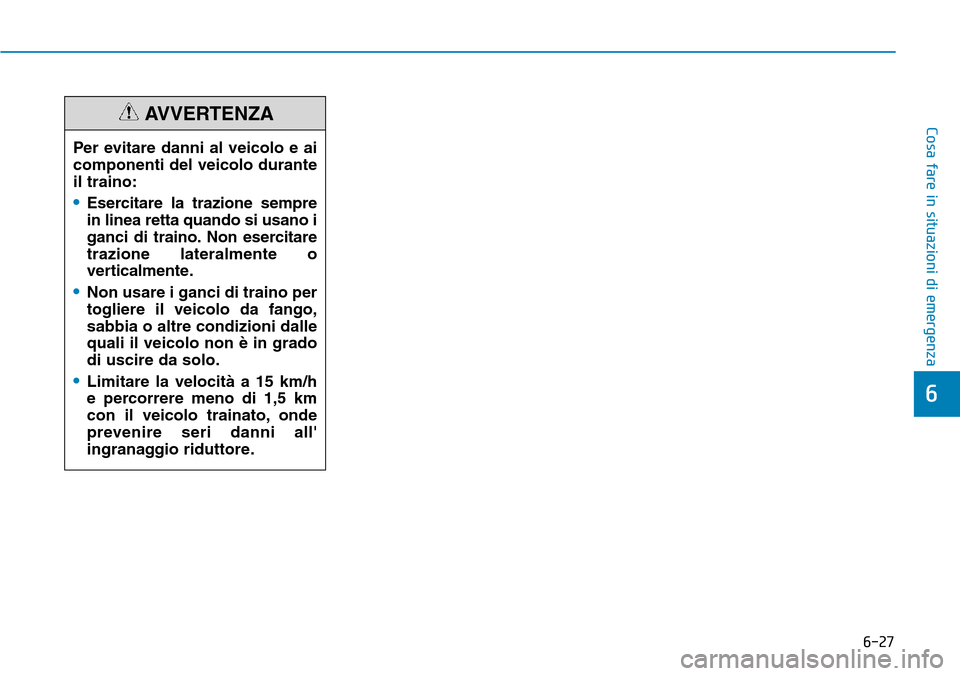

6-27
Cosa fare in situazioni di emergenza
6
Per evitare danni al veicolo e ai
componenti del veicolo durante
il traino:
•Esercitare la trazione sempre
in linea retta quando si usano i
ganci di traino. Non esercitare
trazione lateralmente o
verticalmente.
•Non usare i ganci di traino per
togliere il veicolo da fango,
sabbia o altre condizioni dalle
quali il veicolo non è in grado
di uscire da solo.
•Limitare la velocità a 15 km/h
e percorrere meno di 1,5 km
con il veicolo trainato, onde
prevenire seri danni all'
ingranaggio riduttore.
AVVERTENZA

7

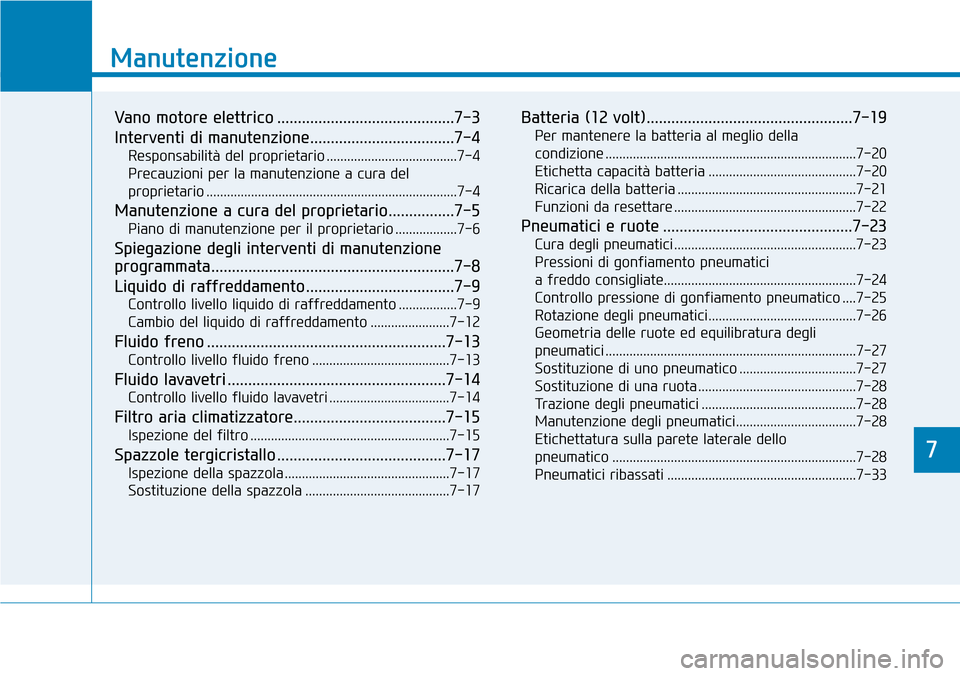

Manutenzione
7
Manutenzione
Vano motore elettrico ...........................................7-3
Interventi di manutenzione...................................7-4
Responsabilità del proprietario ......................................7-4
Precauzioni per la manutenzione a cura del
proprietario .........................................................................7-4
Manutenzione a cura del proprietario................7-5
Piano di manutenzione per il proprietario ..................7-6
Spiegazione degli interventi di manutenzione
programmata...........................................................7-8
Liquido di raffreddamento ....................................7-9
Controllo livello liquido di raffreddamento .................7-9
Cambio del liquido di raffreddamento .......................7-12
Fluido freno ..........................................................7-13
Controllo livello fluido freno ........................................7-13
Fluido lavavetri .....................................................7-14
Controllo livello fluido lavavetri ...................................7-14
Filtro aria climatizzatore.....................................7-15
Ispezione del filtro ..........................................................7-15
Spazzole tergicristallo .........................................7-17
Ispezione della spazzola ................................................7-17
Sostituzione della spazzola ..........................................7-17
Batteria (12 volt)..................................................7-19
Per mantenere la batteria al meglio della
condizione .........................................................................7-20
Etichetta capacità batteria ...........................................7-20
Ricarica della batteria ....................................................7-21
Funzioni da resettare .....................................................7-22
Pneumatici e ruote ..............................................7-23
Cura degli pneumatici .....................................................7-23
Pressioni di gonfiamento pneumatici
a freddo consigliate........................................................7-24
Controllo pressione di gonfiamento pneumatico ....7-25
Rotazione degli pneumatici...........................................7-26
Geometria delle ruote ed equilibratura degli
pneumatici .........................................................................7-27
Sostituzione di uno pneumatico ..................................7-27
Sostituzione di una ruota ..............................................7-28
Trazione degli pneumatici .............................................7-28
Manutenzione degli pneumatici...................................7-28
Etichettatura sulla parete laterale dello
pneumatico .......................................................................7-28
Pneumatici ribassati .......................................................7-33
7

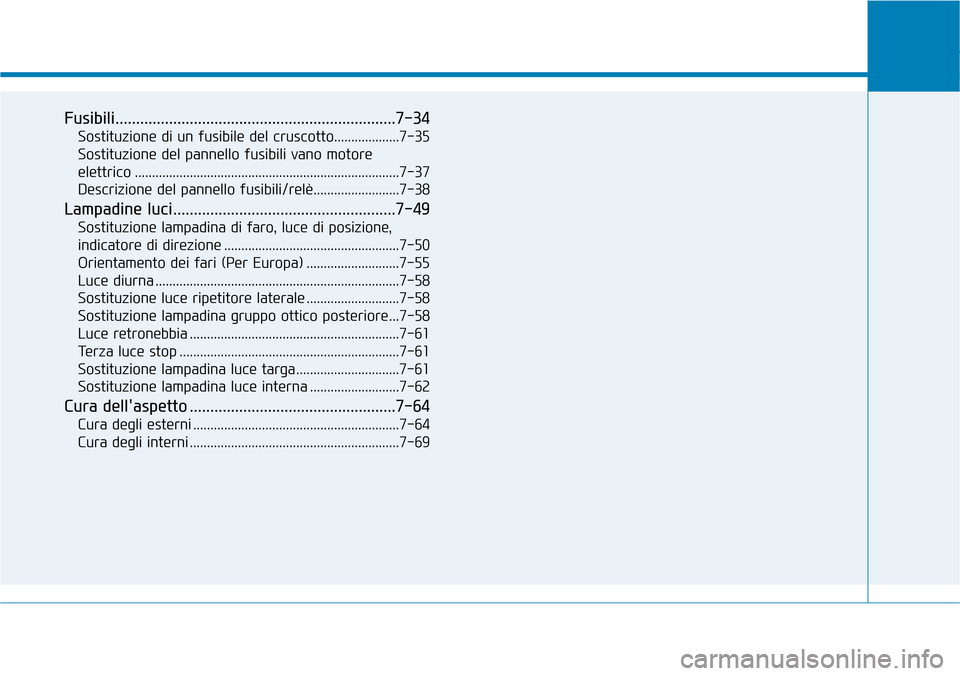

Fusibili....................................................................7-34
Sostituzione di un fusibile del cruscotto...................7-35
Sostituzione del pannello fusibili vano motore
elettrico .............................................................................7-37
Descrizione del pannello fusibili/relè.........................7-38
Lampadine luci......................................................7-49
Sostituzione lampadina di faro, luce di posizione,
indicatore di direzione ...................................................7-50
Orientamento dei fari (Per Europa) ...........................7-55
Luce diurna .......................................................................7-58
Sostituzione luce ripetitore laterale ...........................7-58
Sostituzione lampadina gruppo ottico posteriore...7-58
Luce retronebbia .............................................................7-61
Terza luce stop ................................................................7-61
Sostituzione lampadina luce targa ..............................7-61
Sostituzione lampadina luce interna ..........................7-62
Cura dell'aspetto ..................................................7-64
Cura degli esterni ............................................................7-64
Cura degli interni .............................................................7-69

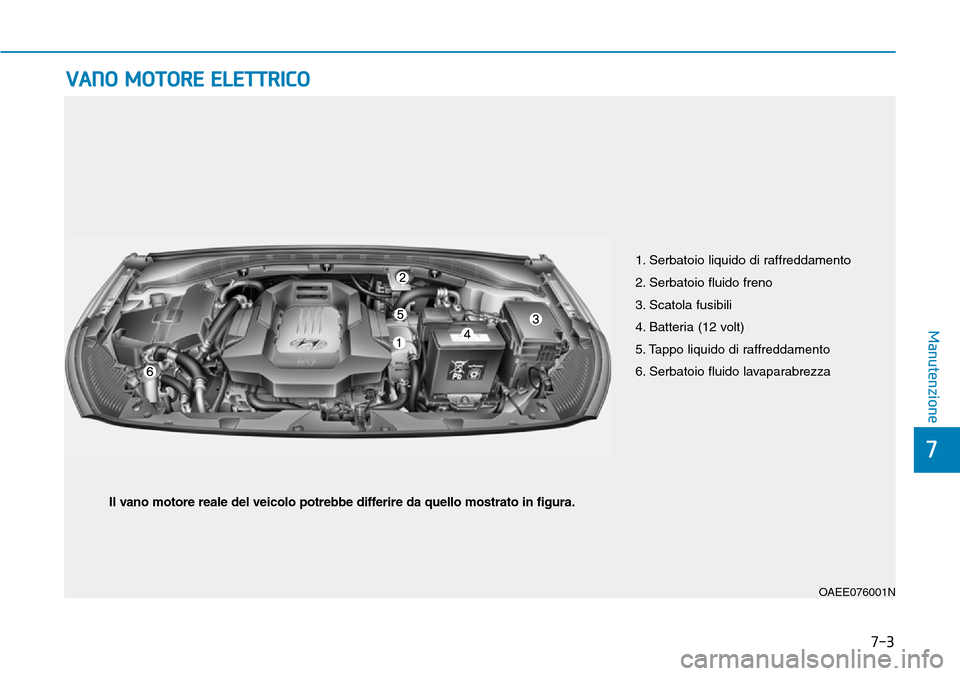

7-3
7
Manutenzione
VANO MOTORE ELETTRICO
1. Serbatoio liquido di raffreddamento
2. Serbatoio fluido freno
3. Scatola fusibili
4. Batteria (12 volt)
5. Tappo liquido di raffreddamento
6. Serbatoio fluido lavaparabrezza
OAEE076001N
Il vano motore reale del veicolo potrebbe differire da quello mostrato in figura.

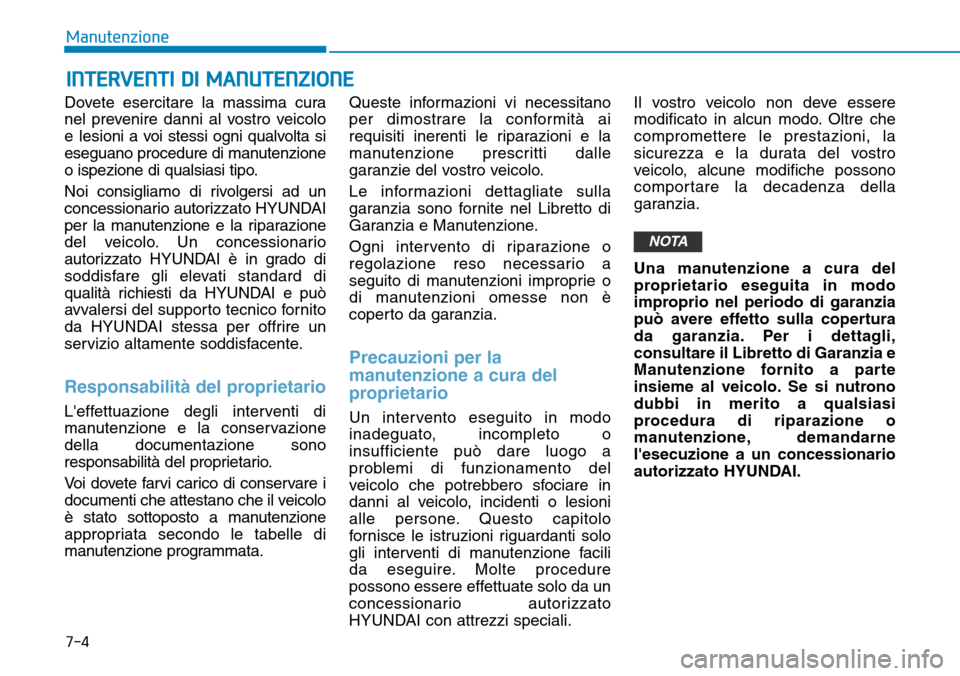

7-4
Manutenzione
INTERVENTI DI MANUTENZIONE
Dovete esercitare la massima cura
nel prevenire danni al vostro veicolo
e lesioni a voi stessi ogni qualvolta si
eseguano procedure di manutenzione
o ispezione di qualsiasi tipo.
Noi consigliamo di rivolgersi ad un
concessionario autorizzato HYUNDAI
per la manutenzione e la riparazione
del veicolo. Un concessionario
autorizzato HYUNDAI è in grado di
soddisfare gli elevati standard di
qualità richiesti da HYUNDAI e può
avvalersi del supporto tecnico fornito
da HYUNDAI stessa per offrire un
servizio altamente soddisfacente.
Responsabilità del proprietario
L'effettuazione degli interventi di
manutenzione e la conservazione
della documentazione sono
responsabilità del proprietario.
Voi dovete farvi carico di conservare i
documenti che attestano che il veicolo
è stato sottoposto a manutenzione
appropriata secondo le tabelle di
manutenzione programmata.Queste informazioni vi necessitano
per dimostrare la conformità ai
requisiti inerenti le riparazioni e la
manutenzione prescritti dalle
garanzie del vostro veicolo.
Le informazioni dettagliate sulla
garanzia sono fornite nel Libretto di
Garanzia e Manutenzione.
Ogni intervento di riparazione o
regolazione reso necessario a
seguito di manutenzioni improprie o
di manutenzioni omesse non è
coperto da garanzia.
Precauzioni per la
manutenzione a cura del
proprietario
Un intervento eseguito in modo
inadeguato, incompleto o
insufficiente può dare luogo a
problemi di funzionamento del
veicolo che potrebbero sfociare in
danni al veicolo, incidenti o lesioni
alle persone. Questo capitolo
fornisce le istruzioni riguardanti solo
gli interventi di manutenzione facili
da eseguire. Molte procedure
possono essere effettuate solo da un
concessionario autorizzato
HYUNDAI con attrezzi speciali.Il vostro veicolo non deve essere
modificato in alcun modo. Oltre che
compromettere le prestazioni, la
sicurezza e la durata del vostro
veicolo, alcune modifiche possono
comportare la decadenza della
garanzia.
Una manutenzione a cura del
proprietario eseguita in modo
improprio nel periodo di garanzia
può avere effetto sulla copertura
da garanzia. Per i dettagli,
consultare il Libretto di Garanzia e
Manutenzione fornito a parte
insieme al veicolo. Se si nutrono
dubbi in merito a qualsiasi
procedura di riparazione o
manutenzione, demandarne
l'esecuzione a un concessionario
autorizzato HYUNDAI.
NOTA

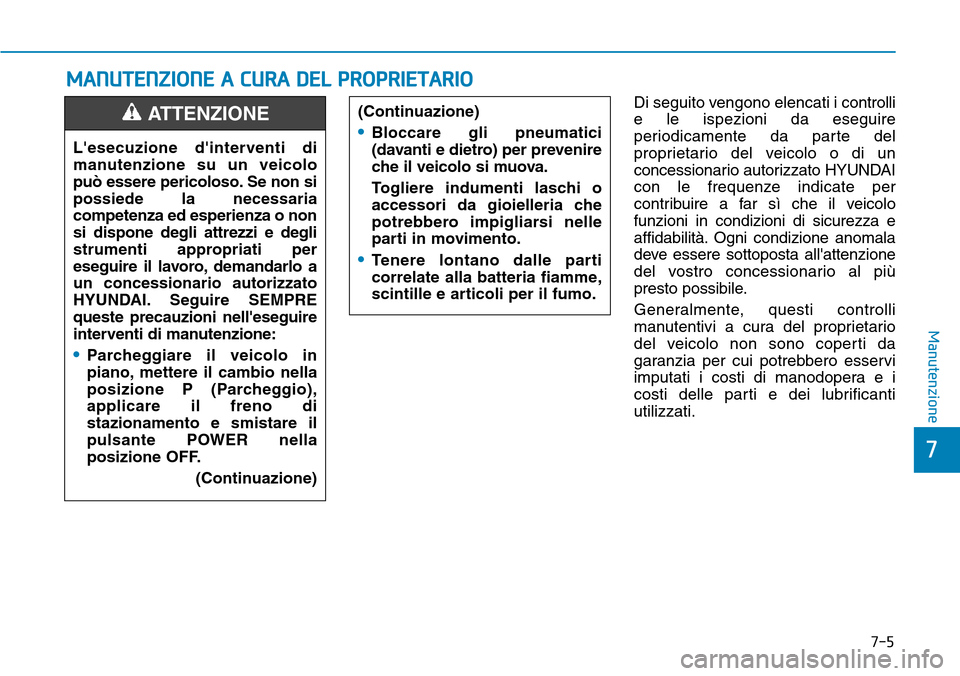

7-5
7
Manutenzione
MANUTENZIONE A CURA DEL PROPRIETARIO
Di seguito vengono elencati i controlli
e le ispezioni da eseguire
periodicamente da parte del
proprietario del veicolo o di un
concessionario autorizzato HYUNDAI
con le frequenze indicate per
contribuire a far sì che il veicolo
funzioni in condizioni di sicurezza e
affidabilità. Ogni condizione anomala
deve essere sottoposta all'attenzione
del vostro concessionario al più
presto possibile.
Generalmente, questi controlli
manutentivi a cura del proprietario
del veicolo non sono coperti da
garanzia per cui potrebbero esservi
imputati i costi di manodopera e i
costi delle parti e dei lubrificanti
utilizzati. L'esecuzione d'interventi di
manutenzione su un veicolo
può essere pericoloso. Se non si
possiede la necessaria
competenza ed esperienza o non
si dispone degli attrezzi e degli
strumenti appropriati per
eseguire il lavoro, demandarlo a
un concessionario autorizzato
HYUNDAI. Seguire SEMPRE
queste precauzioni nell'eseguire
interventi di manutenzione:
•Parcheggiare il veicolo in
piano, mettere il cambio nella
posizione P (Parcheggio),
applicare il freno di
stazionamento e smistare il
pulsante POWER nella
posizione OFF.
(Continuazione)
ATTENZIONE (Continuazione)
•Bloccare gli pneumatici
(davanti e dietro) per prevenire
che il veicolo si muova.
Togliere indumenti laschi o
accessori da gioielleria che
potrebbero impigliarsi nelle
parti in movimento.
•Tenere lontano dalle parti
correlate alla batteria fiamme,
scintille e articoli per il fumo.

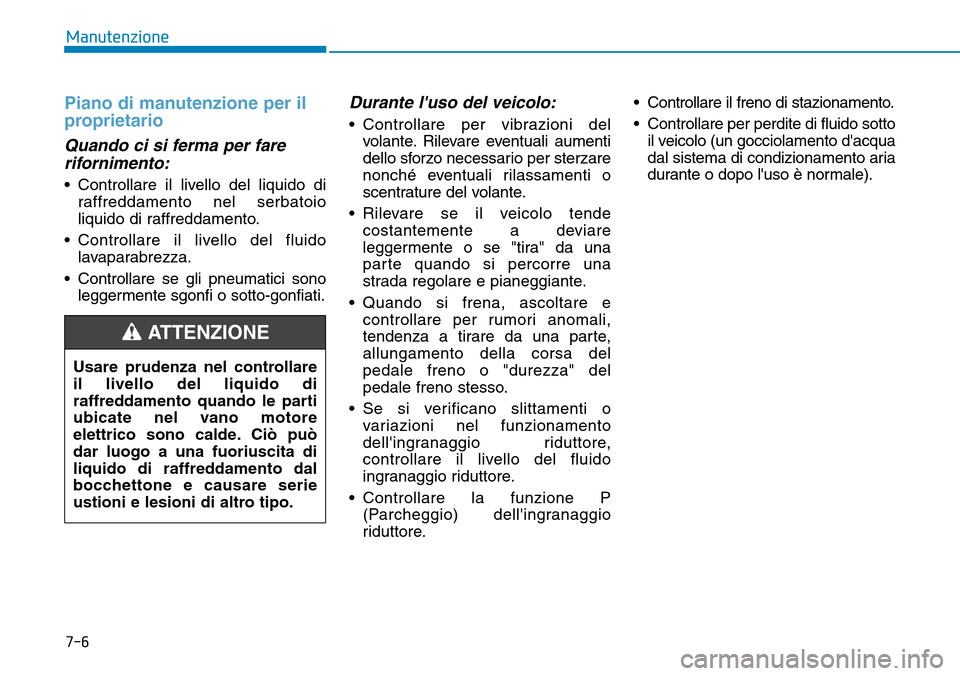

7-6
Manutenzione
Piano di manutenzione per il
proprietario
Quando ci si ferma per fare
rifornimento:
• Controllare il livello del liquido di
raffreddamento nel serbatoio
liquido di raffreddamento.
• Controllare il livello del fluido
lavaparabrezza.
• Controllare se gli pneumatici sono
leggermente sgonfi o sotto-gonfiati.
Durante l'uso del veicolo:
• Controllare per vibrazioni del
volante. Rilevare eventuali aumenti
dello sforzo necessario per sterzare
nonché eventuali rilassamenti o
scentrature del volante.
• Rilevare se il veicolo tende
costantemente a deviare
leggermente o se "tira" da una
parte quando si percorre una
strada regolare e pianeggiante.
• Quando si frena, ascoltare e
controllare per rumori anomali,
tendenza a tirare da una parte,
allungamento della corsa del
pedale freno o "durezza" del
pedale freno stesso.
• Se si verificano slittamenti o
variazioni nel funzionamento
dell'ingranaggio riduttore,
controllare il livello del fluido
ingranaggio riduttore.
• Controllare la funzione P
(Parcheggio) dell'ingranaggio
riduttore.• Controllare il freno di stazionamento.
• Controllare per perdite di fluido sotto
il veicolo (un gocciolamento d'acqua
dal sistema di condizionamento aria
durante o dopo l'uso è normale).
Usare prudenza nel controllare
il livello del liquido di
raffreddamento quando le parti
ubicate nel vano motore
elettrico sono calde. Ciò può
dar luogo a una fuoriuscita di
liquido di raffreddamento dal
bocchettone e causare serie
ustioni e lesioni di altro tipo.
ATTENZIONE

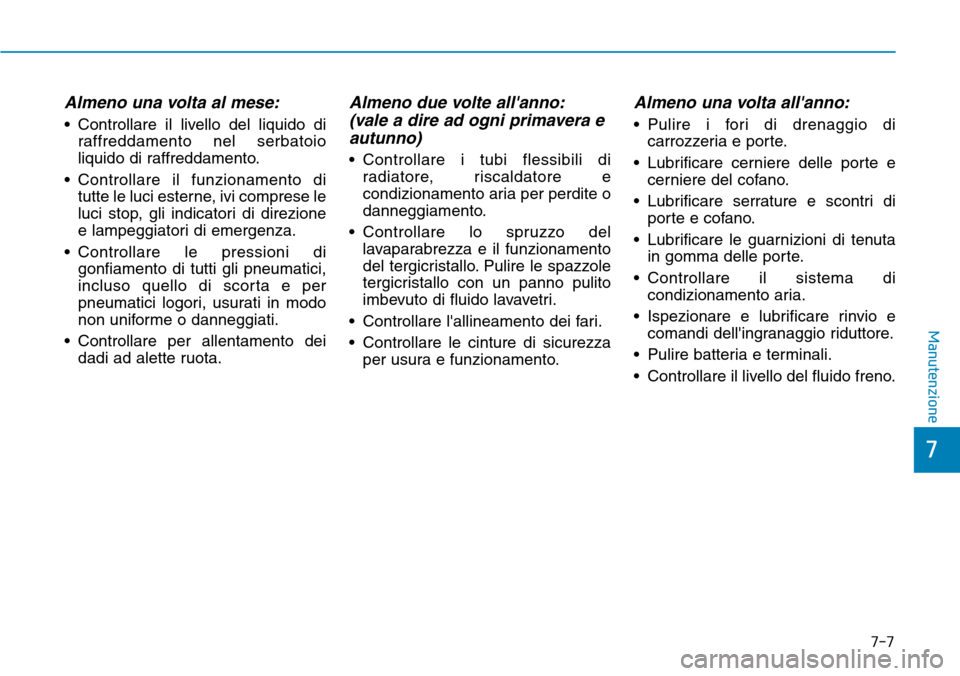

7-7
7
Manutenzione
Almeno una volta al mese:
• Controllare il livello del liquido di
raffreddamento nel serbatoio
liquido di raffreddamento.
• Controllare il funzionamento di
tutte le luci esterne, ivi comprese le
luci stop, gli indicatori di direzione
e lampeggiatori di emergenza.
• Controllare le pressioni di
gonfiamento di tutti gli pneumatici,
incluso quello di scorta e per
pneumatici logori, usurati in modo
non uniforme o danneggiati.
• Controllare per allentamento dei
dadi ad alette ruota.
Almeno due volte all'anno:
(vale a dire ad ogni primavera e
autunno)
• Controllare i tubi flessibili di
radiatore, riscaldatore e
condizionamento aria per perdite o
danneggiamento.
• Controllare lo spruzzo del
lavaparabrezza e il funzionamento
del tergicristallo. Pulire le spazzole
tergicristallo con un panno pulito
imbevuto di fluido lavavetri.
• Controllare l'allineamento dei fari.
• Controllare le cinture di sicurezza
per usura e funzionamento.
Almeno una volta all'anno:
• Pulire i fori di drenaggio di
carrozzeria e porte.
• Lubrificare cerniere delle porte e
cerniere del cofano.
• Lubrificare serrature e scontri di
porte e cofano.
• Lubrificare le guarnizioni di tenuta
in gomma delle porte.
• Controllare il sistema di
condizionamento aria.
• Ispezionare e lubrificare rinvio e
comandi dell'ingranaggio riduttore.
• Pulire batteria e terminali.
• Controllare il livello del fluido freno.
