2019 FIAT 500X Käyttö- ja huolto-ohjekirja (in in Finnish)

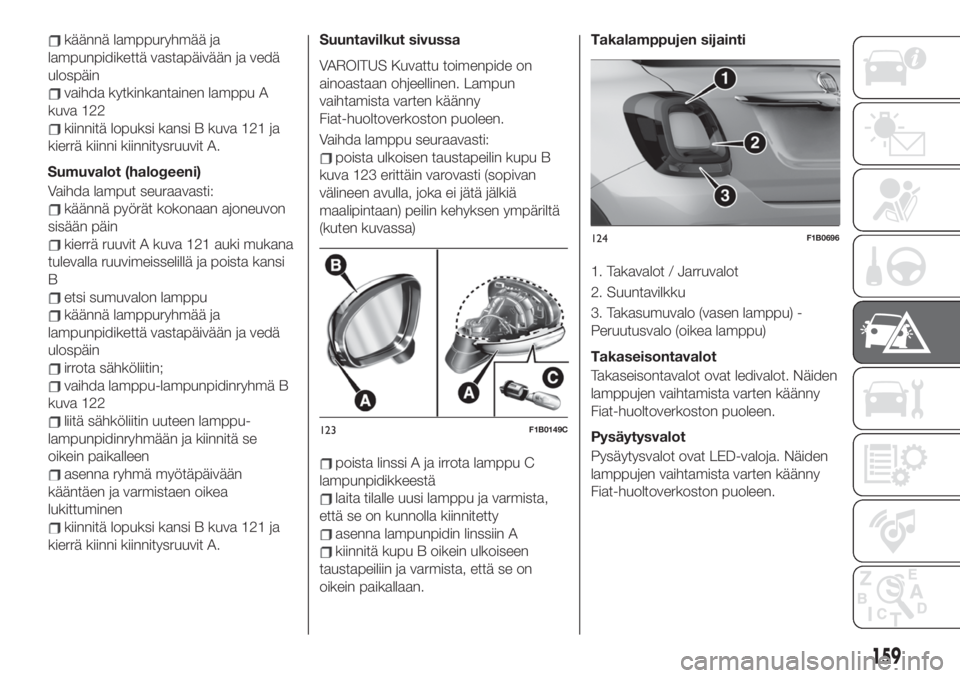

käännä lamppuryhmää ja
lampunpidikettä vastapäivään ja vedä
ulospäin
vaihda kytkinkantainen lamppu A
kuva 122
kiinnitä lopuksi kansi B kuva 121 ja
kierrä kiinni kiinnitysruuvit A.
Vaihda lamput seuraavasti:
käännä pyörät kokonaan ajoneuvon
sisään päin
kierrä ruuvit A kuva 121 auki mukana
tulevalla ruuvimeisselillä ja poista kansi
B
etsi sumuvalon lamppu
käännä lamppuryhmää ja
lampunpidikettä vastapäivään ja vedä
ulospäin
irrota sähköliitin;
vaihda lamppu-lampunpidinryhmä B
kuva 122
liitä sähköliitin uuteen lamppu-
lampunpidinryhmään ja kiinnitä se
oikein paikalleen
asenna ryhmä myötäpäivään
kääntäen ja varmistaen oikea
lukittuminen
kiinnitä lopuksi kansi B kuva 121 ja
kierrä kiinni kiinnitysruuvit A.Suuntavilkut sivussa
VAROITUS Kuvattu toimenpide on
ainoastaan ohjeellinen. Lampun
vaihtamista varten käänny
Fiat-huoltoverkoston puoleen.
Vaihda lamppu seuraavasti:
poista ulkoisen taustapeilin kupu B
kuva 123 erittäin varovasti (sopivan
välineen avulla, joka ei jätä jälkiä
maalipintaan) peilin kehyksen ympäriltä
(kuten kuvassa)
poista linssi A ja irrota lamppu C
lampunpidikkeestä
laita tilalle uusi lamppu ja varmista,
että se on kunnolla kiinnitetty
asenna lampunpidin linssiin A
kiinnitä kupu B oikein ulkoiseen
taustapeiliin ja varmista, että se on
oikein paikallaan.Takalamppujen sijainti
1. Takavalot / Jarruvalot
2. Suuntavilkku
3. Takasumuvalo (vasen lamppu) -
Peruutusvalo (oikea lamppu)
Takaseisontavalot
Takaseisontavalot ovat ledivalot. Näiden
lamppujen vaihtamista varten käänny
Fiat-huoltoverkoston puoleen.
Pysäytysvalot
Pysäytysvalot ovat LED-valoja. Näiden
lamppujen vaihtamista varten käänny
Fiat-huoltoverkoston puoleen.
123F1B0149C
124F1B0696
159
Sumuvalot (halogeeni)

Takasumuvalot, peruutusvalo,
takasuuntavilkut
Vaihda lamput seuraavasti:
avaa takaluukku
käytä mukana toimitettua avainta A
kuva 125 (ajoneuvon asiakirjakansiossa)
ja ruuvaa kaksi ruuvia A kuva 126 auki.
Irrota valoyksikkö kiinnitystapeista
varovaisesti vetämällä
irrota liitin B ja kierrä auki kaksi ruuvia
C
vapauta nuolten osoittamat kielet ja
poista lampunpidinryhmä D kuva 127
etsi vaihdettava lamppu
(1 suuntavilkku - 2 takasumuvalo tai
peruutusvalo)
kaikki lamput on asennettu
"bajonettikiinnityksellä" ja ne vaihdetaan
painamalla kevyesti ja samanaikaisesti
kiertämällä: vastapäivään irrotettaessa
ja myötäpäivän asennettaessa
laita lampunpidinryhmä D oikein
lampun runkoon ja varmista, että kielet
napsahtavat kiinni
kierrä kiinni kaksi ruuvia C
kuva 126 ja liitä liitin B
kiinnitä linssiryhmä kiertämällä kaksi
ruuvia A kiinni
sulje luukku.
3
.jarruvalot
3.jarruvalot ovat LED-valoja. Niiden
vaihtamiseksi käänny Fiat-
huoltoverkoston puoleen.
Rekisterikilven valot
Vaihda lamput seuraavasti:
poista linssit A kuva 128 mukana
tulevalla ruuvimeisselillä kuvasta
osoitetusta kohdasta
käännä vastapäivään lampunpidintä
B kuva 129, irrota lamppu C ja vaihda
se.
kiinnitä lopuksi linssit.
125F1B0022C
126F1B0723
127F1B0724
128F1B0669
160
HÄTÄTILANTEET

HUOMAUTUS Ennen linssiyksikön
irrottamista suojaa ruuvimeisselin kärki
(esim. liinalla), jotta linssi ei vahingoitu.
HUOMIO
139)Ennen lampun vaihtamista odota, että
poistokanavat ovat jäähtyneet:
PALOVAMMOJEN VAARA!
140)Sähköjärjestelmän muutokset ja
korjaukset, jotka suoritetaan virheellisesti ja
ottamatta huomioon järjestelmän teknisiä
ominaisuuksia, voivat aiheuttaa
toimintahäiriöitä ja tulipalovaaran.
141)Halogeenilamput sisältävät
paineenalaista kaasua ja niiden
rikkoutumisen yhteydessä voi lentää
lasinsiruja.142)Suorita lampun vaihto ainoastaan
moottori sammutettuna ja sellaisessa
paikassa, joka ei aiheuta vaaraa liikenteelle
ja jossa se voidaan vaihtaa turvallisissa
olosuhteissa (katso ohjeet kappaleesta
"Pysäköiminen"). Varmista myös
palovammojen välttämiseksi, että moottori
on kylmä.
VAROITUS
72)Halogeenilamppuja on käsiteltävä
koskettaen ainoastaan metalliosia. Jos
läpinäkyvään lampun osaan kosketaan
sormilla, lampun teho heikkenee ja lampun
käyttöikä voi lyhentyä. Jos siihen kosketaan
vahingossa, pyyhi lamppu alkoholiin
kostutetulla kankaalla ja anna sen kuivua.
SULAKKEIDEN
VAIHTO
YLEISTÄ
143) 144) 145) 146)
73) 74)
Sulakkeet suojaavat sähköjärjestelmää
aktivoitumalla toimintahäiriön
esiintyessä tai järjestelmää
väärinkäyttäessä.
Varokkeiden irrotuspihdit
Käytä sulakkeen vaihtoon
moottoritilassa olevan sulakekotelon
kannen viereen kiinnitettyjä pihtejä
(katso kuva 130 ).
Pihdeissä on kaksi erilaista päätä
ajoneuvon eri tyyppisten sulakkeiden
irrottamiseen.
Tartu pihteihin ylähaarasta, purista niitä
ja irrota ylöspäin vetämällä. Kun lopetat
pihtien käytön, aseta ne takaisin
tarttumalla ylähaarasta, puristamalla
niitä ja painamalla, kunnes ne
napsahtavat paikalleen.
129F1B0154C
161

SULAKKEISIIN PÄÄSY
Sulakkeet on jaettu koteloihin, jotka
sijaitsevat moottoritilassa, kojelaudan
alla ja tavaratilan sisällä.
KOTELO
MOOTTORITILASSA
Varokekotelo sijaitsee akun vieressä
kuva 131.
Sulakkeita päästään käsittelemään
seuraavalla tavalla:
paina ruuvi A kuva 132 pohjaan
mukana toimitetulla ruuvimeisselillä
käännä ruuvia samalla hitaasti
vastapäivään, kunnes tunnet vastusta
(älä pakota yli)
vapauta ruuvi hitaasti;
ruuvi on vapautunut, kun sen pää on
kokonaan ulkona
poista kansi B liu'uttamalla sitä
ylöspäin sivukiskoissa kuvan mukaan.
Sähköosien varokkeita vastaavat
numerot ovat näkyvillä kannessa.
Kun sulake on vaihdettu, toimi
seuraavasti:
aseta suojus B kokonaan takaisin
kotelon sivukiskoihin
liu'uta se kokonaan ylhäältä alas
paina ruuvi A pohjaan mukana
toimitetulla ruuvimeisselillä
käännä ruuvia samalla hitaasti
myötäpäivään, kunnes tunnet vastusta
(älä pakota yli)
vapauta ruuvi hitaasti;
ruuvi on lukittunut, kun sen pää on
kokonaan sisällä.
130F1B0187C
131F1B0191C
132F1B0190C
162
HÄTÄTILANTEET

KOTELO KOJETAULUSSA
Kotelo kuva 133 sijaitsee ohjauspylvään
vasemmalla puolella, ja varokkeisiin
päästään helposti kojetaulun alaosasta.
Ota yhteyttä Fiat-huoltoon sulakkeiden
vaihtoa varten.
KOTELOT
TAVARATILASSA
Avaa tarkistusluukku A kuva 134 ja
sulakekotelo B kuva 135.
133F1B0193C
134F1B0194C
135F1B0195C
163

KOTELO MOOTTORITILASSA
KÄYTTÖLAITTEET SULAKE AMPEERIT
Äänimerkki (äänitorvi) F10 10
Savukkeensytytin/virtapistoke F84 20
KOTELO KOJETAULUSSA
KÄYTTÖLAITTEET SULAKE AMPEERIT
Etuikkunan sähkönostin (matkustajan puoli) F33 20
Etuikkunan sähkönostin (kuljettajan puoli) F34 20
Syöttö järjestelmälleUconnect
™, ilmastointi, sivupeilien
sähköinen kääntö, EOBD-järjestelmä, USB-/AUX-liitäntä (jos
varusteena), takasivuvalot (versiot avattavalla katolla)F36 15
Dead Lock (kuljettajan ovilukon vapautus tietyissä
malleissa/markkina-alueilla - jos varusteena)/ovien
avaus/keskuslukitus/tavaratilan luukun sähköinen avausF38 20
Vasen takasähköikkuna F47 20
Oikea takasähköikkuna F48 20
164
HÄTÄTILANTEET

KOTELOT TAVARATILASSA
HUOMAUTUS Tavaratilan kotelon kokoonpano vaihtelee ajoneuvon varustuksen mukaan.
Sulakekotelo B
KÄYTTÖLAITTEET SULAKE AMPEERIT
HI-FI-järjestelmä F2 20
Sähkötoiminen avattava katto F3 20
Etuistuinten lannetuen sähköinen säätö (kuljettaja) F4 7,5
Etuistuinten sähköinen säätö (kuljettaja) F5 30
Etuistuinten lannetuen sähkösäätö (kuljettaja ja matkustaja) F6 7,5
Etuistuinten sähköinen säätö (matkustaja) F7 30
Lämmitetyt istuimet F8 20
165

HUOMIO
143)Jos sulake palaa uudelleen, ota
yhteyttä Fiat-palveluverkostoon.
144)Älä koskaan vaihda sulaketta
suuremman ampeeriluvun sulakkeeseen:
TULIPALOVAARA.
145)Jos palanutta sulaketta EI ole mainittu
tällä tai edellisellä sivulla, ota yhteyttä
Fiat-palveluverkostoon.
146)Varmista ennen sulakkeen vaihto, että
olet painanut käynnistyspainikkeen
STOP-asentoon tai poistanut mekaanisen
avaimen ja sammuttanut ja/tai kytkenyt
pois käytöstä kaikki apulaitteet.
VAROITUS
73)Älä koskaan vaihda viallista sulaketta
metallisilla langoilla tai muilla materiaaleilla.
74)Jos moottoritila tarvitsee pestä, älä
suuntaa vesisuihkua suoraan
sulakekoteloon ja tuulilasinpyyhkimen
moottoriin.
RENKAAN
VAIHTAMINEN
TUNKKI
154) 155)
Hyödyllisiä tietoja:
tunkin paino on 2,8 kg
tunkki ei vaadi säätöjä;
tunkkia ei voida korjata: jos se
vaurioituu, sen tilalle on vaihdettava uusi
alkuperäinen tunkki
tunkkiin ei saa asentaa mitään
työkaluja sen käyttövipua lukuun
ottamatta.
Huolto
Vältä, että “vaarnaruuviin"
muodostuu likajäämiä.
Pidä “vaarnaruuvi" voideltuna.
Älä muuta tunkkia minkään syyn
vuoksi.
Olosuhteet, jolloin ei voida käyttää
lämpötila alle -40 °C
hiekkainen tai mutainen maasto
epätasainen maasto
erittäin jyrkät tiet
äärimmäiset ilmasto-olosuhteet:
ukonilma, pyörremyrskyt, voimakkaat
lumisateet, myrskyt, ym.
suorassa kosketuksessa moottoriin
tai ajoneuvon alapuolella suoritettavissa
korjauksissa
Veneissä.
VAIHTO-OHJEET
147) 148) 149) 150) 151) 152) 153)
Toimi seuraavasti:
pysäytä ajoneuvo paikkaan, jossa se
aiheuta vaaraa liikenteelle ja jossa
rengas voidaan vaihtaa turvallisesti
Alustan on oltava mieluiten tasainen ja
riittävän kiinteä;
sammuta moottori ja kytke hätävilkut
ja sähkökäsijarru
kytke ensimmäinen vaihde tai
peruutusvaihde tai
automaattivaihteistolla varustetuissa
malleissa kytke vaihdevipu P-asentoon
(pysäköinti)
pue päällesi heijastavat turvaliivit
(pakolliset lain mukaan) ennen
ajoneuvosta poistumista;
avaa tavaratila ja aseta mukautettava
kuormaustaso viistoon asentoon (katso
luvun "Ajoneuvon tunteminen" kohta
"Tavaratila")
ota esille mukana tuleva
työkalupussi, joka on kiinnitetty
tavaratilan verhoiluun. Laukku sisältää
kuva 136: tunkki A, ruuvimeisseli B,
sovitin C polttoaineen täyttämiseen
hätätilanteessa, renkaan keskityspultti D
(jos varusteena, käytetään vararenkaan
asennuksessa), varkaudenestopultti E
(jos varusteena, käytetään pyörän
pulttien asennuksessa/irrotuksessa),
166
HÄTÄTILANTEET
