2019 FIAT 500L Instrukcja obsługi (in Polish)

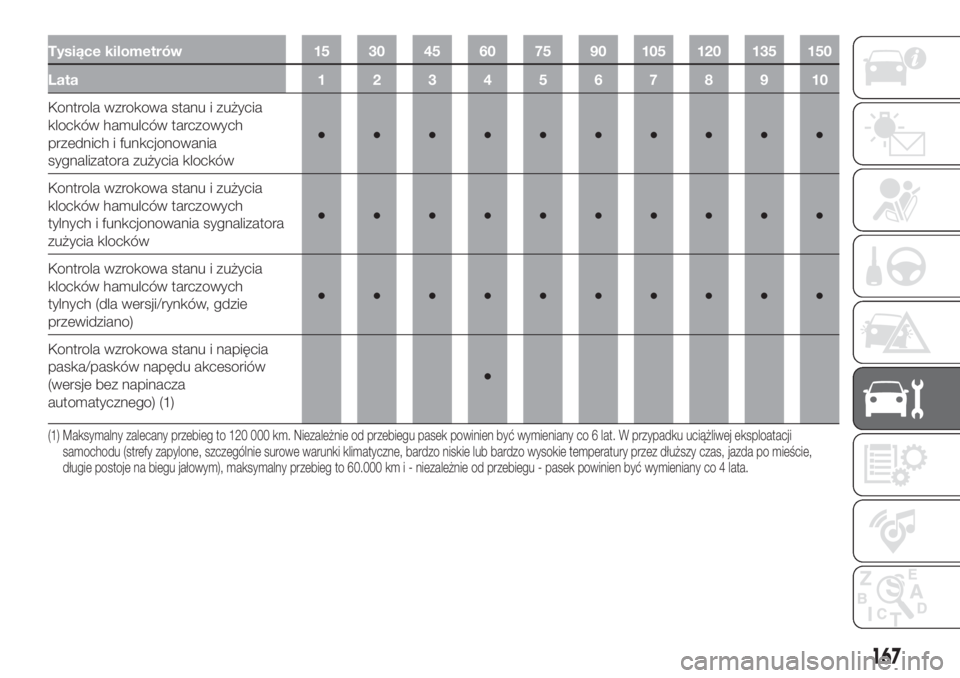

Tysiące kilometrów 15 30 45 60 75 90 105 120 135 150
Lata12345678910
Kontrola wzrokowa stanu i zużycia
klocków hamulców tarczowych
przednich i funkcjonowania
sygnalizatora zużycia klocków●●●●●●●●●●
Kontrola wzrokowa stanu i zużycia
klocków hamulców tarczowych
tylnych i funkcjonowania sygnalizatora
zużycia klocków●●●●●●●●●●
Kontrola wzrokowa stanu i zużycia
klocków hamulców tarczowych
tylnych (dla wersji/rynków, gdzie
przewidziano)●●●●●●●●●●
Kontrola wzrokowa stanu i napięcia
paska/pasków napędu akcesoriów
(wersje bez napinacza
automatycznego) (1)●
(1) Maksymalny zalecany przebieg to 120 000 km. Niezależnie od przebiegu pasek powinien być wymieniany co 6 lat. W przypadku uciążliwej eksploatacji
samochodu (strefy zapylone, szczególnie surowe warunki klimatyczne, bardzo niskie lub bardzo wysokie temperatury przez dłuższy czas, jazda po mieście,
długie postoje na biegu jałowym), maksymalny przebieg to 60.000 km i - niezależnie od przebiegu - pasek powinien być wymieniany co 4 lata.
167

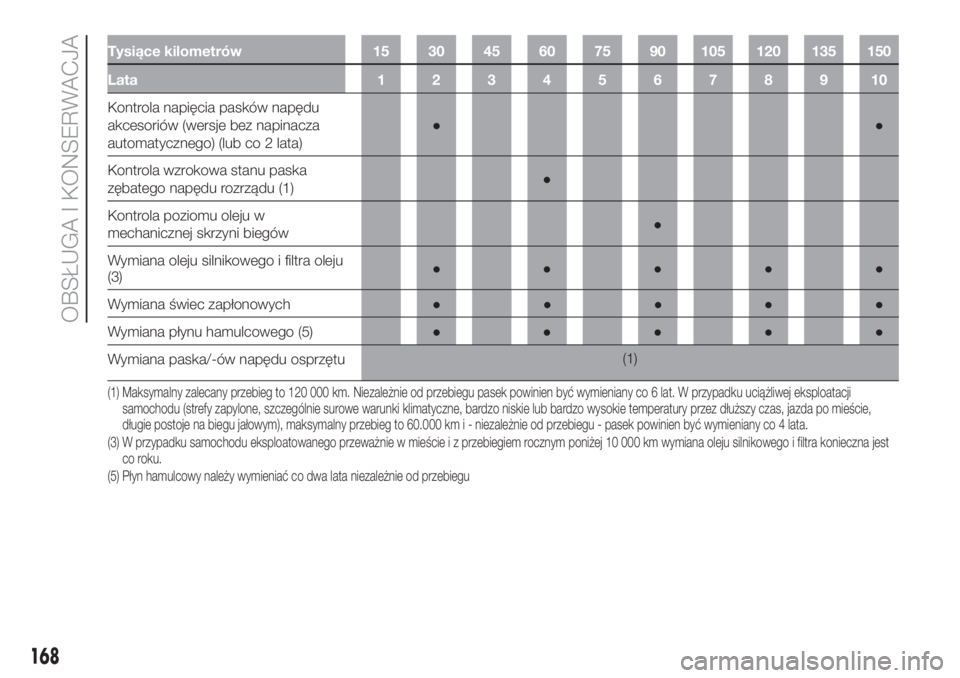

Tysiące kilometrów 15 30 45 60 75 90 105 120 135 150
Lata12345678910
Kontrola napięcia pasków napędu
akcesoriów (wersje bez napinacza
automatycznego) (lub co 2 lata)●●
Kontrola wzrokowa stanu paska
zębatego napędu rozrządu (1)●
Kontrola poziomu oleju w
mechanicznej skrzyni biegów●
Wymiana oleju silnikowego i filtra oleju
(3)●●●●●
Wymiana płynu hamulcowego (5)●●●●●
Wymiana paska/-ów napędu osprzętu(1)
(1) Maksymalny zalecany przebieg to 120 000 km. Niezależnie od przebiegu pasek powinien być wymieniany co 6 lat. W przypadku uciążliwej eksploatacji
samochodu (strefy zapylone, szczególnie surowe warunki klimatyczne, bardzo niskie lub bardzo wysokie temperatury przez dłuższy czas, jazda po mieście,
długie postoje na biegu jałowym), maksymalny przebieg to 60.000 km i - niezależnie od przebiegu - pasek powinien być wymieniany co 4 lata.
(3) W przypadku samochodu eksploatowanego przeważnie w mieście i z przebiegiem rocznym poniżej 10 000 km wymiana oleju silnikowego i filtra konieczna jest
co roku.
(5) Płyn hamulcowy należy wymieniać co dwa lata niezależnie od przebiegu
168
OBSŁUGA I KONSERWACJA●●●●●Wymiana świec zapłonowych

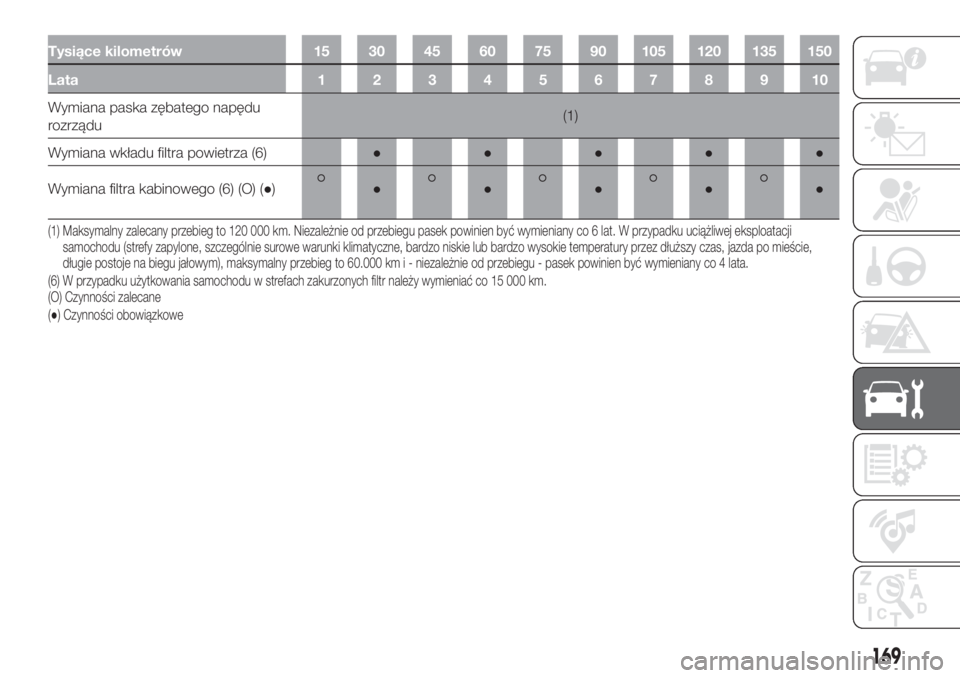

Tysiące kilometrów 15 30 45 60 75 90 105 120 135 150
Lata12345678910
Wymiana paska zębatego napędu
rozrządu(1)
Wymiana wkładu filtra powietrza (6)●●●●●
Wymiana filtra kabinowego (6) (O) (●)
●●●●●
(1) Maksymalny zalecany przebieg to 120 000 km. Niezależnie od przebiegu pasek powinien być wymieniany co 6 lat. W przypadku uciążliwej eksploatacji
samochodu (strefy zapylone, szczególnie surowe warunki klimatyczne, bardzo niskie lub bardzo wysokie temperatury przez dłuższy czas, jazda po mieście,
długie postoje na biegu jałowym), maksymalny przebieg to 60.000 km i - niezależnie od przebiegu - pasek powinien być wymieniany co 4 lata.
(6) W przypadku użytkowania samochodu w strefach zakurzonych filtr należy wymieniać co 15 000 km.
(O) Czynności zalecane
(●) Czynności obowiązkowe
169

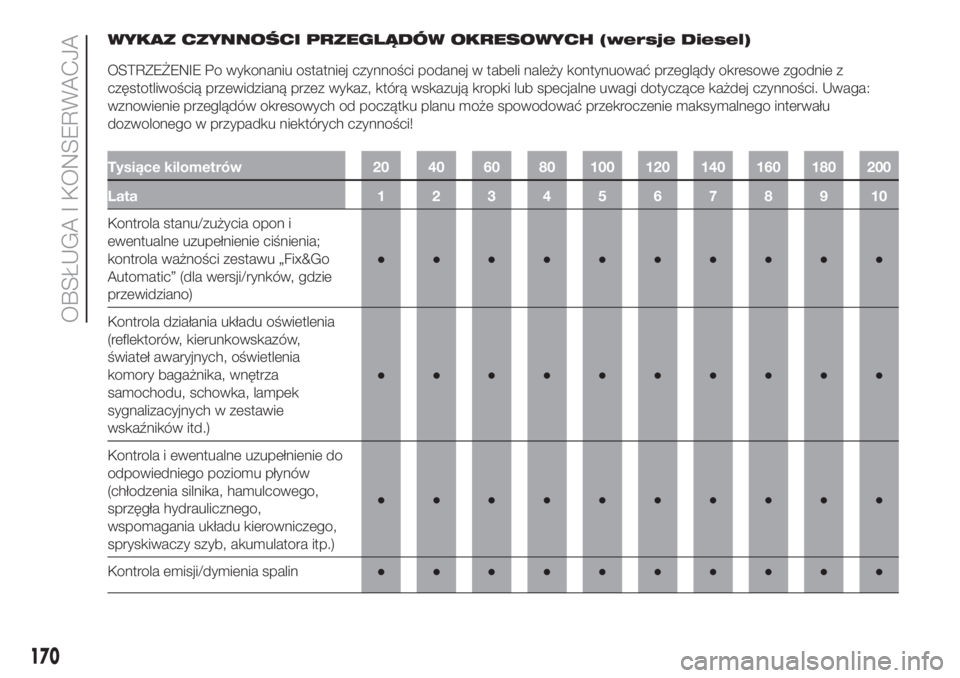

WYKAZ CZYNNOŚCI PRZEGLĄDÓW OKRESOWYCH (wersje Diesel)
OSTRZEŻENIE Po wykonaniu ostatniej czynności podanej w tabeli należy kontynuować przeglądy okresowe zgodnie z
częstotliwością przewidzianą przez wykaz, którą wskazują kropki lub specjalne uwagi dotyczące każdej czynności. Uwaga:
wznowienie przeglądów okresowych od początku planu może spowodować przekroczenie maksymalnego interwału
dozwolonego w przypadku niektórych czynności!
Tysiące kilometrów 20 40 60 80 100 120 140 160 180 200
Lata12345678910
Kontrola stanu/zużycia opon i
ewentualne uzupełnienie ciśnienia;
kontrola ważności zestawu „Fix&Go
Automatic” (dla wersji/rynków, gdzie
przewidziano)●●●●●●●●●●
Kontrola działania układu oświetlenia
(reflektorów, kierunkowskazów,
świateł awaryjnych, oświetlenia
komory bagażnika, wnętrza
samochodu, schowka, lampek
sygnalizacyjnych w zestawie
wskaźników itd.)●●●●●●●●●●
Kontrola i ewentualne uzupełnienie do
odpowiedniego poziomu płynów
(chłodzenia silnika, hamulcowego,
sprzęgła hydraulicznego,
wspomagania układu kierowniczego,
spryskiwaczy szyb, akumulatora itp.)●●●●●●●●●●
Kontrola emisji/dymienia spalin●●●●●●●●●●
170
OBSŁUGA I KONSERWACJA

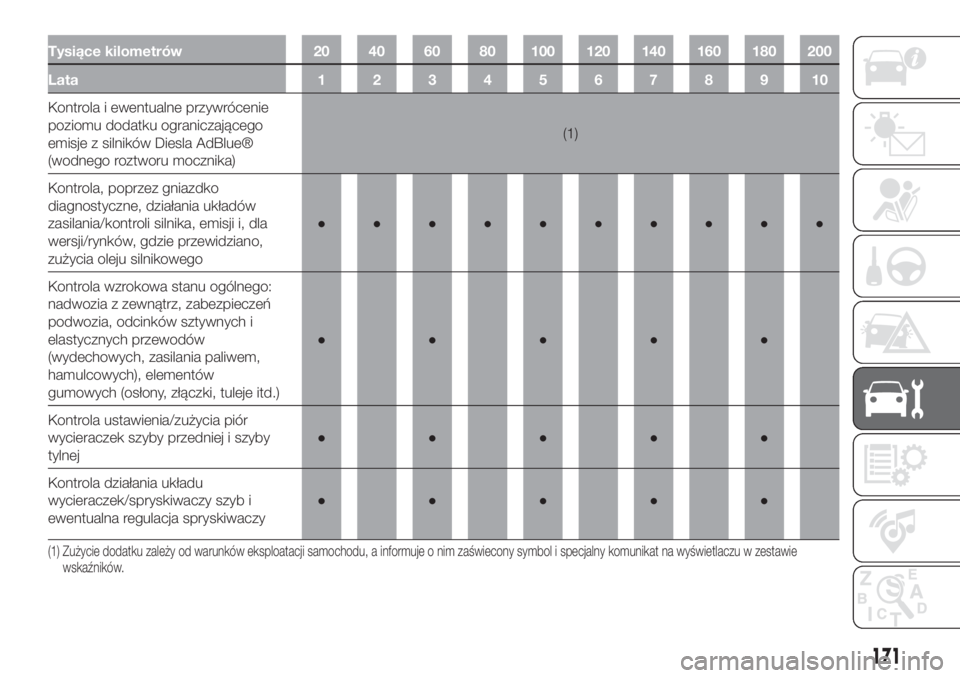

Tysiące kilometrów 20 40 60 80 100 120 140 160 180 200
Lata12345678910
Kontrola i ewentualne przywrócenie
poziomu dodatku ograniczającego
emisje z silników Diesla AdBlue®
(wodnego roztworu mocznika)(1)
Kontrola, poprzez gniazdko
diagnostyczne, działania układów
zasilania/kontroli silnika, emisji i, dla
wersji/rynków, gdzie przewidziano,
zużycia oleju silnikowego●●●●●●●●●●
Kontrola wzrokowa stanu ogólnego:
nadwozia z zewnątrz, zabezpieczeń
podwozia, odcinków sztywnych i
elastycznych przewodów
(wydechowych, zasilania paliwem,
hamulcowych), elementów
gumowych (osłony, złączki, tuleje itd.)●●●●●
Kontrola ustawienia/zużycia piór
wycieraczek szyby przedniej i szyby
tylnej●●●●●
Kontrola działania układu
wycieraczek/spryskiwaczy szyb i
ewentualna regulacja spryskiwaczy●●●●●
(1) Zużycie dodatku zależy od warunków eksploatacji samochodu, a informuje o nim zaświecony symbol i specjalny komunikat na wyświetlaczu w zestawie
wskaźników.
171

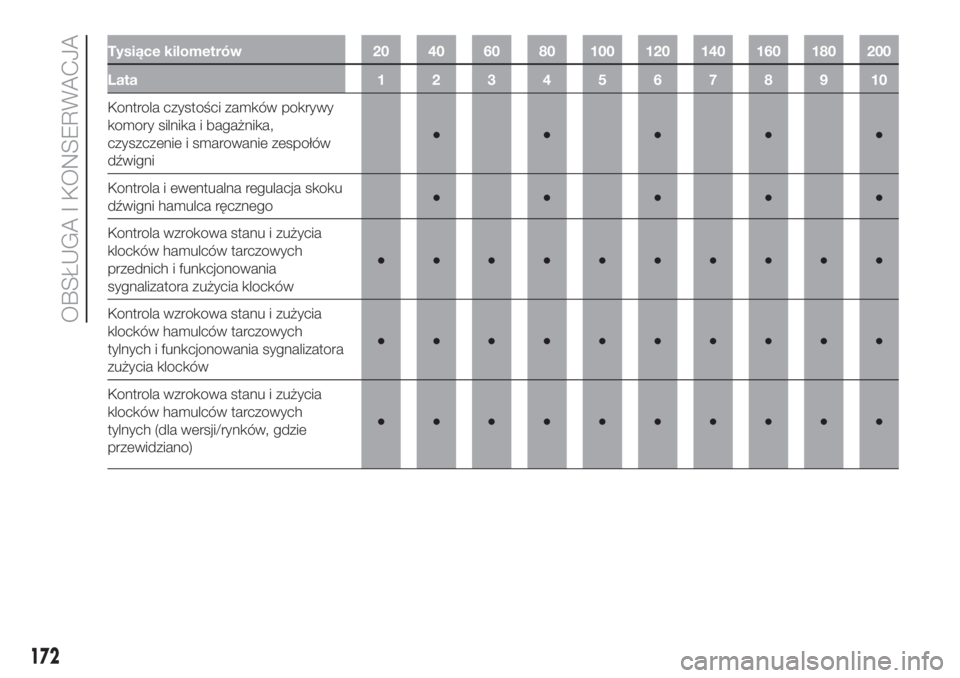

Tysiące kilometrów 20 40 60 80 100 120 140 160 180 200
Lata12345678910
Kontrola czystości zamków pokrywy
komory silnika i bagażnika,
czyszczenie i smarowanie zespołów
dźwigni●●●●●
Kontrola i ewentualna regulacja skoku
dźwigni hamulca ręcznego●●●●●
Kontrola wzrokowa stanu i zużycia
klocków hamulców tarczowych
przednich i funkcjonowania
sygnalizatora zużycia klocków●●●●●●●●●●
Kontrola wzrokowa stanu i zużycia
klocków hamulców tarczowych
tylnych i funkcjonowania sygnalizatora
zużycia klocków●●●●●●●●●●
Kontrola wzrokowa stanu i zużycia
klocków hamulców tarczowych
tylnych (dla wersji/rynków, gdzie
przewidziano)●●●●●●●●●●
172
OBSŁUGA I KONSERWACJA

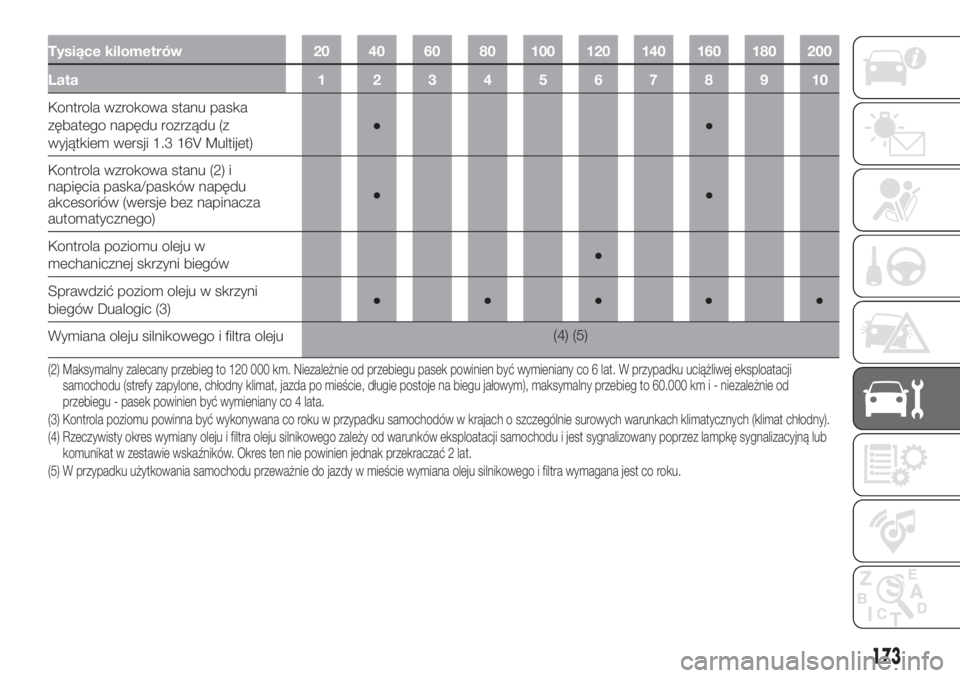

Tysiące kilometrów 20 40 60 80 100 120 140 160 180 200
Lata12345678910
Kontrola wzrokowa stanu paska
zębatego napędu rozrządu (z
wyjątkiem wersji 1.3 16V Multijet)●●
Kontrola wzrokowa stanu (2) i
napięcia paska/pasków napędu
akcesoriów (wersje bez napinacza
automatycznego)●●
Kontrola poziomu oleju w
mechanicznej skrzyni biegów●
Sprawdzić poziom oleju w skrzyni
biegów Dualogic (3)●●●●●
Wymiana oleju silnikowego i filtra oleju(4) (5)
(2) Maksymalny zalecany przebieg to 120 000 km. Niezależnie od przebiegu pasek powinien być wymieniany co 6 lat. W przypadku uciążliwej eksploatacji
samochodu (strefy zapylone, chłodny klimat, jazda po mieście, długie postoje na biegu jałowym), maksymalny przebieg to 60.000 km i - niezależnie od
przebiegu - pasek powinien być wymieniany co 4 lata.
(3) Kontrola poziomu powinna być wykonywana co roku w przypadku samochodów w krajach o szczególnie surowych warunkach klimatycznych (klimat chłodny).
(4) Rzeczywisty okres wymiany oleju i filtra oleju silnikowego zależy od warunków eksploatacji samochodu i jest sygnalizowany poprzez lampkę sygnalizacyjną lub
komunikat w zestawie wskaźników. Okres ten nie powinien jednak przekraczać 2 lat.
(5) W przypadku użytkowania samochodu przeważnie do jazdy w mieście wymiana oleju silnikowego i filtra wymagana jest co roku.
173

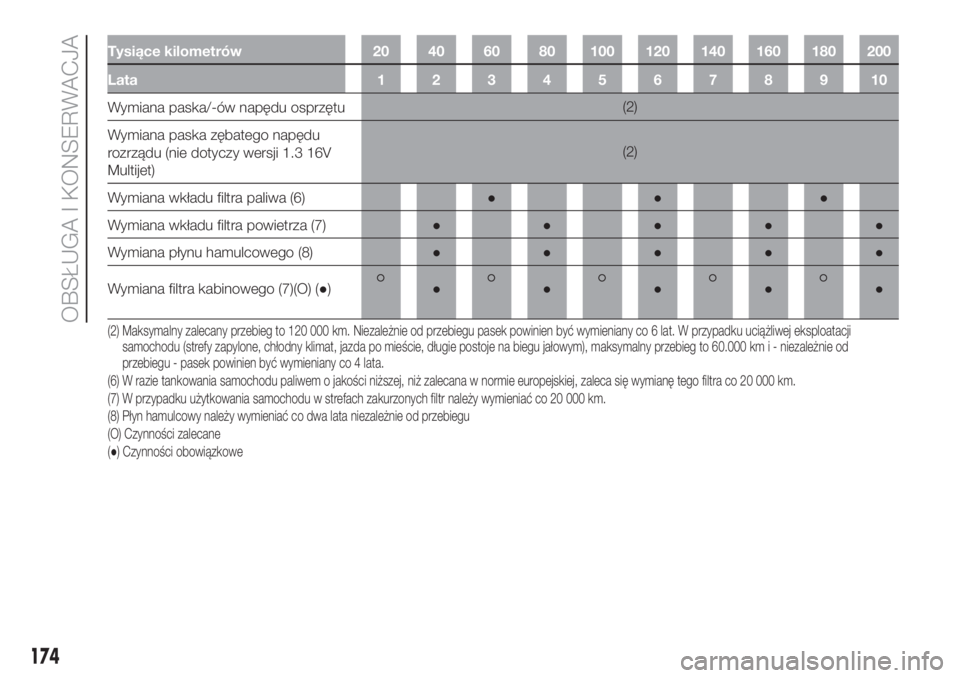

Tysiące kilometrów 20 40 60 80 100 120 140 160 180 200
Lata12345678910
Wymiana paska/-ów napędu osprzętu(2)
Wymiana paska zębatego napędu
rozrządu (nie dotyczy wersji 1.3 16V
Multijet)(2)
Wymiana wkładu filtra paliwa (6)●●●
Wymiana wkładu filtra powietrza (7)●●●●●
Wymiana płynu hamulcowego (8)●●●●●
Wymiana filtra kabinowego (7)(O) (●)
●●●●●
(2) Maksymalny zalecany przebieg to 120 000 km. Niezależnie od przebiegu pasek powinien być wymieniany co 6 lat. W przypadku uciążliwej eksploatacji
samochodu (strefy zapylone, chłodny klimat, jazda po mieście, długie postoje na biegu jałowym), maksymalny przebieg to 60.000 km i - niezależnie od
przebiegu - pasek powinien być wymieniany co 4 lata.
(6) W razie tankowania samochodu paliwem o jakości niższej, niż zalecana w normie europejskiej, zaleca się wymianę tego filtra co 20 000 km.
(7) W przypadku użytkowania samochodu w strefach zakurzonych filtr należy wymieniać co 20 000 km.
(8) Płyn hamulcowy należy wymieniać co dwa lata niezależnie od przebiegu
(O) Czynności zalecane
(●) Czynności obowiązkowe
174
OBSŁUGA I KONSERWACJA
