2019 FIAT 500L Instrukcja obsługi (in Polish)

KOŁA
163) 164)
OBRĘCZE I OPONY NA
WYPOSAŻENIU
Obręcze ze stali tłoczonej lub ze
stopów lekkich. Opony radialne
bezdętkowe (Tubeless). W Wyciągu ze
świadectwa homologacji podane są
wszystkie opony homologowane.
OSTRZEŻENIE W przypadku
ewentualnej niezgodności pomiędzy
informacjami podanymi w „Instrukcji
obsługi” a tymi, które podano w
„Wyciągu ze świadectwa homologacji”,
należy brać pod uwagę tylko dane
podane w tym ostatnim dokumencie.
Dla zapewnienia bezpiecznej jazdy
niezbędne jest, aby samochód
wyposażony był w opony tej samej
marki i tego samego typu na
wszystkich kołach.
OSTRZEŻENIE W oponach typu
Tubeless nie należy stosować dętek.ŁAŃCUCHY
PRZECIWPOŚLIZGOWE
Ostrzeżenia72)
UWAGA Na oponach 195/65 R15 91H
i 205/55 R16 91H można montować
łańcuchy przeciwpoślizgowe o
zmniejszonych gabarytach z
maksymalnym wystawaniem poza profil
opony równym 9 mm. Natomiast na
oponę 225/45 R17 91V nie można
zakładać łańcuchów.
Stosowanie łańcuchów
przeciwpoślizgowych zależy od
przepisów obowiązujących w danym
kraju. W niektórych krajach opony
z oznaczeniem M+S (Mud and Snow)
uważane są za wyposażenie zimowe;
ich stosowanie jest więc równoważne z
zastosowaniem łańcuchów
przeciwpoślizgowych.
Łańcuchy powinny być zakładane tylko
na opony kół przednich (koła
napędzane).
Po przejechaniu kilkudziesięciu metrów
należy sprawdzić napięcie łańcuchów.
Stosowanie łańcuchów
przeciwpoślizgowych z oponami o
nieoryginalnych rozmiarach może
uszkodzić samochód.Stosowanie opon o różnych rozmiarach
lub różnego typu (M+S, na śnieg) na
osi przedniej i osi tylnej może
negatywnie wpłynąć na własności
jezdne samochodu, z ryzykiem utraty
kontroli i spowodowania wypadku.
Na zapasowym kole dojazdowym (dla
wersji/rynków, gdzie przewidziano),
nie można montować łańcucha. W
przypadku przebicia koła przedniego
należy zamontować dojazdowe koło
zapasowe w miejsce koła tylnego,
a tylne koło w miejsce uszkodzonego
koła przedniego. W ten sposób, mając
z przodu dwa koła o normalnych
wymiarach, można zamontować na nie
łańcuchy.
191

Wersje 500L
Wersje Obręcze Opony Opony zimoweZapasowe koło
dojazdowe(*)Obręcz /
Opona
1.4 16V 95 KM6Jx15 H2 ET 39 195/65 R15 91H 195/65 R15 91Q (M+S)
4JX16 H ET 15
T135/70 R16 100M 6Jx16 H2 ET 36.5
205/55 R16 91H 205/55 R16 91Q (M+S)
6½Jx16 H2 ET 39
7Jx17 H2 ET 41 225/45 R17 91V 225/45 R17 91Q (M+S)
1.3 16V Multijet6Jx15 H2 ET 39 195/65 R15 91H 195/65 R15 91Q (M+S)
4JX16 H ET 15
T135/70 R16 100M 6Jx16 H2 ET 36.5
205/55 R16 91H 205/55 R16 91Q (M+S)
6½Jx16 H2 ET 39
7Jx17 H2 ET 41 225/45 R17 91H 225/45 R17 91Q (M+S)
1.6 16V Multijet6Jx16 H2 ET 36.5
205/55 R16 91H 205/55 R16 91Q (M+S)
4JX16 H ET 15
T135/70 R16 100M 6½Jx16 H2 ET 39
7Jx17 H2 ET 41 225/45 R17 91H 225/45 R17 91Q (M+S)
(*) Dla wersji/rynków, gdzie przewidziano
Wersje 500L CROSS
Wersje Obręcze Opony Opony zimoweZapasowe koło
dojazdowe(*)Obręcz /
Opona
Wszystkie wersje6Jx16 H2 ET 36.5
205/55 R16 91H 205/55 R16 91Q (M+S)
4JX16 H ET 15
T135/70 R16 100M 6½Jx16 H2 ET 39
7Jx17 H2 ET 41 225/45 R17 91V 225/45 R17 91Q (M+S)
7½Jx17 H2 ET 41 225/45 R17 94V 225/45 R17 94V (M+S)
(*) Dla wersji/rynków, gdzie przewidziano.
192
DANE TECHNICZNE

Wersje 500L WAGON
Wersje Obręcze Opony Opony zimoweZapasowe koło
dojazdowe(*)Obręcz /
Opona
1.4 16V 95 KM6Jx15 H2 ET 39 195/65 R15 91H 195/65 R15 91Q (M+S)
4JX16 H ET 15
T135/70 R16 100M 6Jx16 H2 ET 36.5
205/55 R16 91H 205/55 R16 91Q (M+S)
6½Jx16 H2 ET 39
7J x 17 H2 ET 41 225/45 R17 91V 225/45 R17 91Q (M+S)
1.3 16V Multijet6Jx15 H2 ET 39 195/65 R15 91H 195/65 R15 91Q (M+S)
4JX16 H ET 15
T135/70 R16 100M 6Jx16 H2 ET 36.5
205/55 R16 91H 205/55 R16 91Q (M+S)
6½Jx16 H2 ET 39
7Jx17 H2 ET 41 225/45 R17 91V 225/45 R17 91Q (M+S)
1.6 16V Multijet– – 195/65 R15 91Q (M+S)
4JX16 H ET 15
T135/70 R16 100M 6Jx16 H2 ET 36.5
205/55 R16 91H 205/55 R16 91Q (M+S)
6½Jx16 H2 ET 39
7Jx17 H2 ET 41 225/45 R17 91V 225/45 R17 91Q (M+S)
(*) Dla wersji/rynków, gdzie przewidziano
193

CIŚNIENIE POWIETRZA W ZIMNYCH OPONACH (bar)
W nagrzanych oponach wartość ciśnienia powinna być wyższa o +0,3 bara w stosunku do wymaganej wartości. Należy
ponownie sprawdzić wartość ciśnienia w oponach zimnych. W oponach zimowych wartość ciśnienia powinna być wyższa o
+0,2 bara w stosunku do wymaganej wartości dla opon na wyposażeniu.
Wersje 500L
OponyBez obciążenia i z obciążeniem
średnimZ pełnym obciążeniem
Zapasowe koło
dojazdowe(*)Przód Tył Przód Tył
195/65 R15 91H 2,2 2,0 2,5 2,5
4,2 205/55 R16 91H 2,2 2,0 2,5 2,5
205/55 R16 91H
(****)2,4 2,0 2,5 2,5
205/55 R16 91H
(***)2,4 2,2 2,6 2,8
225/45 R17 91V 2,2 2,0 2,5 2,5
225/45 R17 91V
(****)2,4 2,0 2,5 2,5
225/45 R17 91V
(***)2,4 2,2 2,6 2,8
225/45 R17 94V
(***)2,4 2,2 2,6 2,8
(*) Dla wersji/rynków, gdzie przewidziano
(****) Wersja 1.6 16V 120 KM Multijet (***) Wersje Cross
194
DANE TECHNICZNE

Wersje 500L WAGON
OponyBez obciążenia i z obciążeniem
średnimZ pełnym obciążeniem
Zapasowe koło
dojazdowe(*)Przód Tył Przód Tył
195/65 R15 91H 2,4 2,4 2,8 2,7
4,2 205/55 R16 91H 2,4 2,2
2,5 / 2,7
(**)2,5 / 2,7(**)
225/45 R17 91V 2,4 2,2
2,5 / 2,7(**)2,5 / 2,7(**)
(*) Dla wersji/rynków, gdzie przewidziano
(**) Wersje 7-miejscowe
UWAGA
163)Prędkość maksymalna dla opon zimowych ze wskaźnikiem „Q” nie może przekraczać 160 km/h; ze wskaźnikiem „T” nie może
przekraczać 190 km/h; ze wskaźnikiem „H” nie może przekraczać 210 km/h; należy jednak przestrzegać obowiązujących przepisów Kodeksu
drogowego.
164)W przypadku użycia kołpaków kół, mocowanych (za pomocą sprężyn), na obręczy stalowej i opon nie z pierwszego montażu,
zakupionych po zakupie samochodu, wyposażonych w „Rim Protector”, NIE należy montować kołpaka koła. Użycie nieodpowiednich opon i
kołpaków kół może spowodować spadek ciśnienia w oponie.
UWAGA
72)Gdy zamontowane są łańcuchy przeciwpoślizgowe, należy utrzymywać prędkość umiarkowaną, nie przekraczać 50 km/h. Unikać dziur w
jezdni, nie najeżdżać na krawężniki lub chodniki i nie przejeżdżać długich tras po drogach nieośnieżonych, aby nie uszkodzić samochodu i
nawierzchni drogi.
195

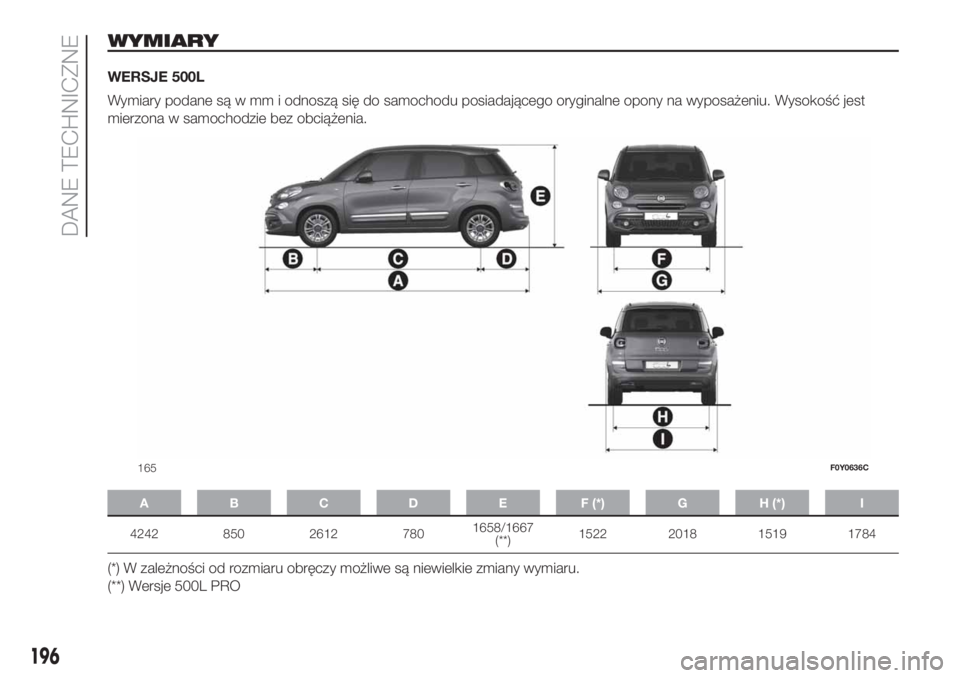

WYMIARY
WERSJE 500L
Wymiary podane są w mm i odnoszą się do samochodu posiadającego oryginalne opony na wyposażeniu. Wysokość jest
mierzona w samochodzie bez obciążenia.
A B C D E F (*) G H (*) I
4242 850 2612 7801658/1667
(**)1522 2018 1519 1784
(*) W zależności od rozmiaru obręczy możliwe są niewielkie zmiany wymiaru.
(**) Wersje 500L PRO
165F0Y0636C
196
DANE TECHNICZNE

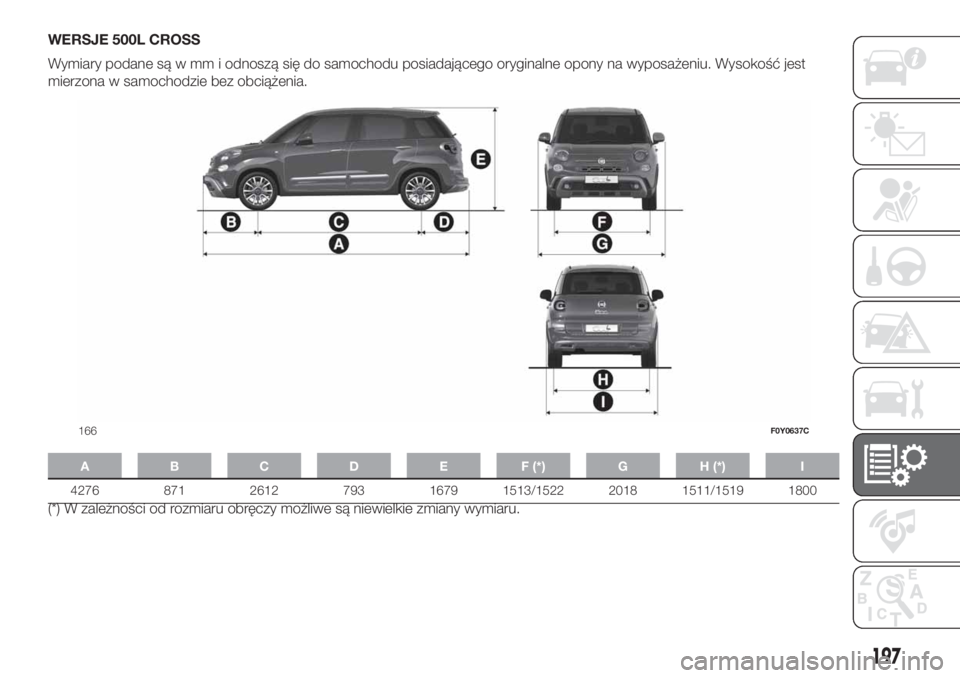

WERSJE 500L CROSS
Wymiary podane są w mm i odnoszą się do samochodu posiadającego oryginalne opony na wyposażeniu. Wysokość jest
mierzona w samochodzie bez obciążenia.
A B C D E F (*) G H (*) I
4276 871 2612 793 1679 1513/1522 2018 1511/1519 1800
(*) W zależności od rozmiaru obręczy możliwe są niewielkie zmiany wymiaru.
166F0Y0637C
197

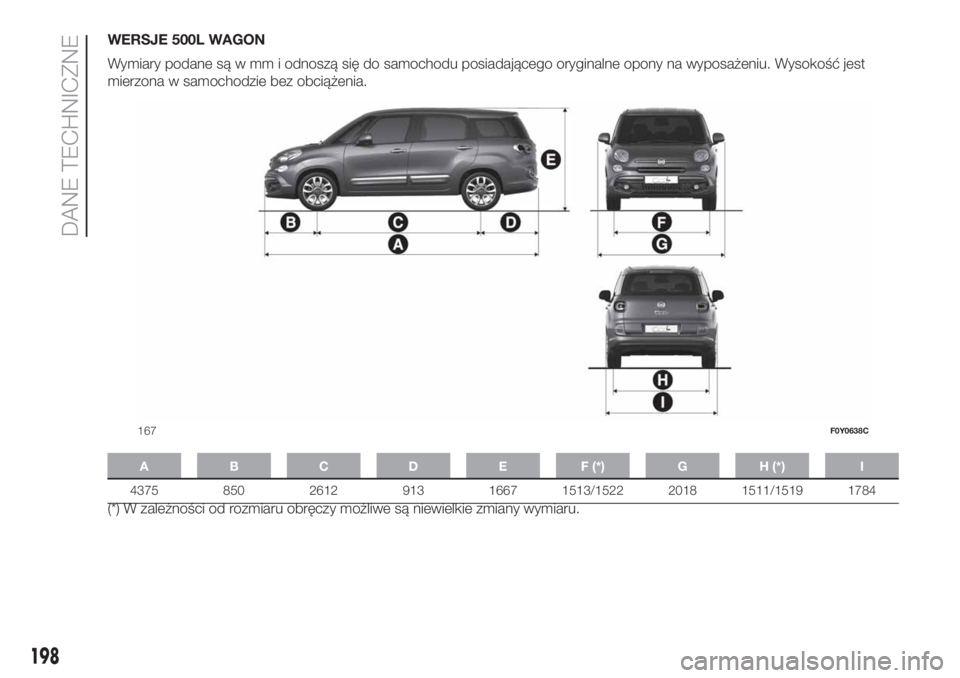

WERSJE 500L WAGON
Wymiary podane są w mm i odnoszą się do samochodu posiadającego oryginalne opony na wyposażeniu. Wysokość jest
mierzona w samochodzie bez obciążenia.
A B C D E F (*) G H (*) I
4375 850 2612 913 1667 1513/1522 2018 1511/1519 1784
(*) W zależności od rozmiaru obręczy możliwe są niewielkie zmiany wymiaru.
167F0Y0638C
198
