2019 FIAT 500L Instrukcja obsługi (in Polish)

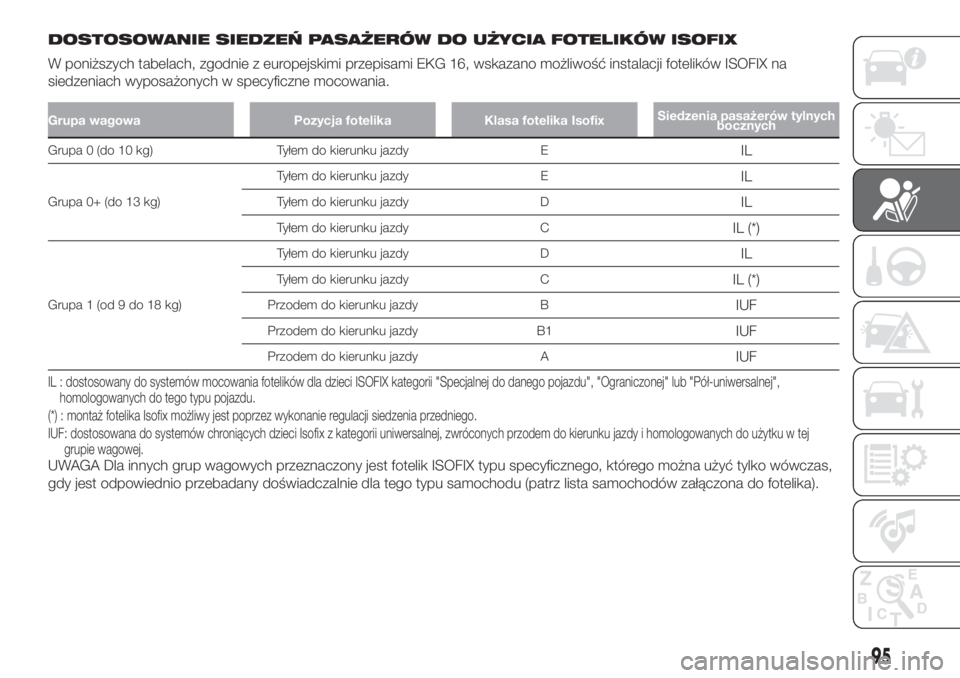

DOSTOSOWANIE SIEDZEŃ PASAŻERÓW DO UŻYCIA FOTELIKÓW ISOFIX
W poniższych tabelach, zgodnie z europejskimi przepisami EKG 16, wskazano możliwość instalacji fotelików ISOFIX na
siedzeniach wyposażonych w specyficzne mocowania.
Grupa wagowa Pozycja fotelika Klasa fotelika IsofixSiedzenia pasażerów tylnych
bocznych
Grupa 0 (do 10 kg) Tyłem do kierunku jazdy EIL
Grupa 0+ (do 13 kg)Tyłem do kierunku jazdy E
IL
Tyłem do kierunku jazdy DIL
Tyłem do kierunku jazdy CIL (*)
Grupa 1 (od 9 do 18 kg)Tyłem do kierunku jazdy D
IL
Tyłem do kierunku jazdy CIL (*)
Przodem do kierunku jazdy BIUF
Przodem do kierunku jazdy B1IUF
Przodem do kierunku jazdy AIUF
IL : dostosowany do systemów mocowania fotelików dla dzieci ISOFIX kategorii "Specjalnej do danego pojazdu", "Ograniczonej" lub "Pół-uniwersalnej",
homologowanych do tego typu pojazdu.
(*) : montaż fotelika Isofix możliwy jest poprzez wykonanie regulacji siedzenia przedniego.
IUF: dostosowana do systemów chroniących dzieci Isofix z kategorii uniwersalnej, zwróconych przodem do kierunku jazdy i homologowanych do użytku wtej
grupie wagowej.
UWAGA Dla innych grup wagowych przeznaczony jest fotelik ISOFIX typu specyficznego, którego można użyć tylko wówczas,
gdy jest odpowiednio przebadany doświadczalnie dla tego typu samochodu (patrz lista samochodów załączona do fotelika).
95

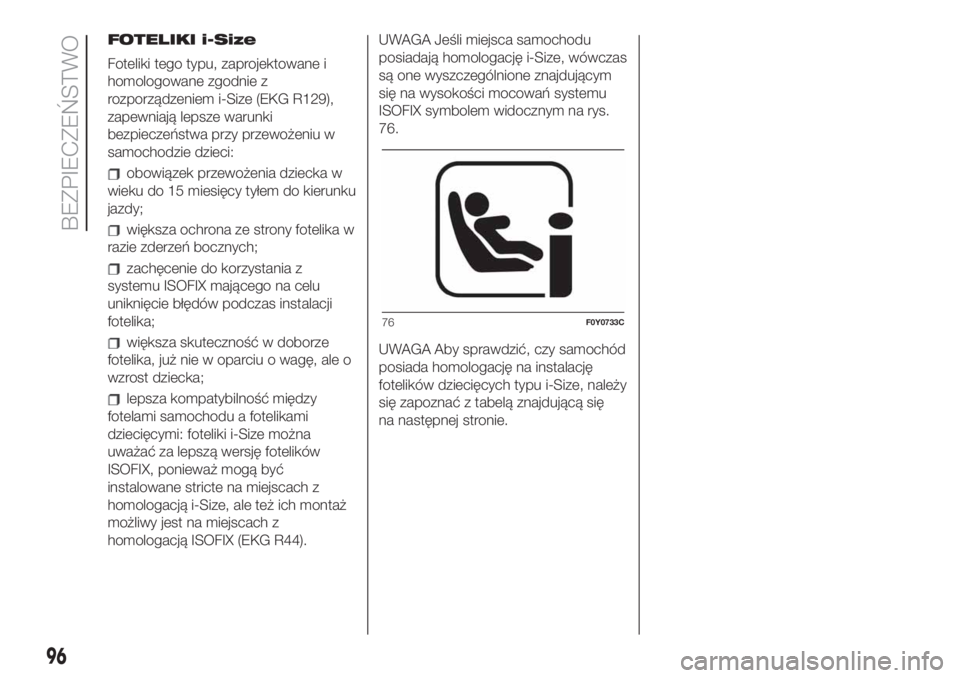

FOTELIKI i-Size
Foteliki tego typu, zaprojektowane i
homologowane zgodnie z
rozporządzeniem i-Size (EKG R129),
zapewniają lepsze warunki
bezpieczeństwa przy przewożeniu w
samochodzie dzieci:
obowiązek przewożenia dziecka w
wieku do 15 miesięcy tyłem do kierunku
jazdy;
większa ochrona ze strony fotelika w
razie zderzeń bocznych;
zachęcenie do korzystania z
systemu ISOFIX mającego na celu
uniknięcie błędów podczas instalacji
fotelika;
większa skuteczność w doborze
fotelika, już nie w oparciu o wagę, ale o
wzrost dziecka;
lepsza kompatybilność między
fotelami samochodu a fotelikami
dziecięcymi: foteliki i-Size można
uważać za lepszą wersję fotelików
ISOFIX, ponieważ mogą być
instalowane stricte na miejscach z
homologacją i-Size, ale też ich montaż
możliwy jest na miejscach z
homologacją ISOFIX (EKG R44).UWAGA Jeśli miejsca samochodu
posiadają homologację i-Size, wówczas
są one wyszczególnione znajdującym
się na wysokości mocowań systemu
ISOFIX symbolem widocznym na rys.
76.
UWAGA Aby sprawdzić, czy samochód
posiada homologację na instalację
fotelików dziecięcych typu i-Size, należy
się zapoznać z tabelą znajdującą się
na następnej stronie.
76F0Y0733C
96
BEZPIECZEŃSTWO

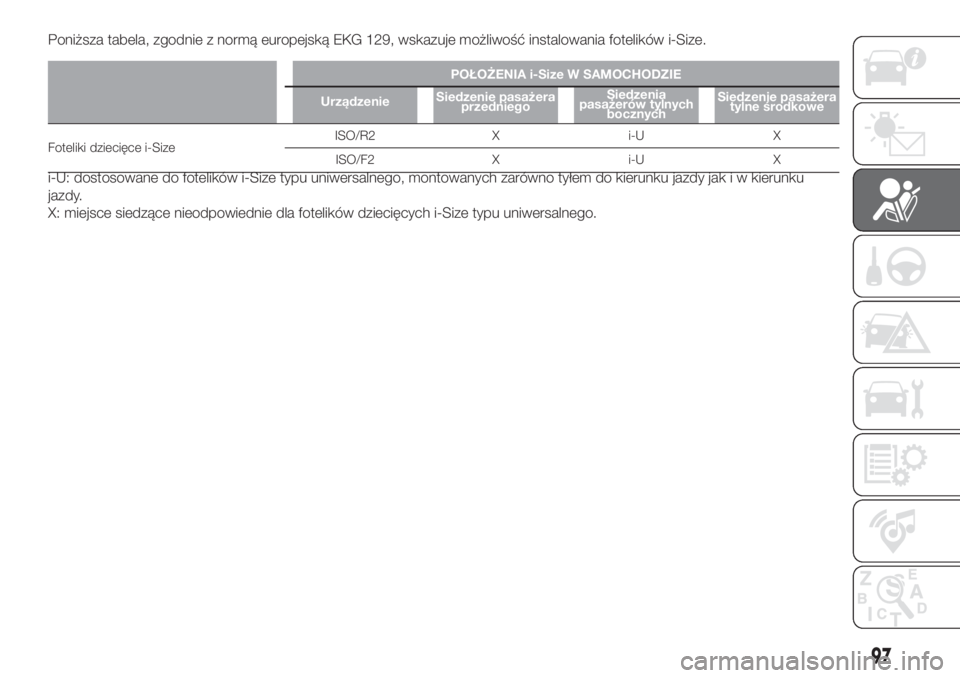

Poniższa tabela, zgodnie z normą europejską EKG 129, wskazuje możliwość instalowania fotelików i-Size.
POŁOŻENIA i-Size W SAMOCHODZIE
UrządzenieSiedzenie pasażera
przedniegoSiedzenia
pasażerów tylnych
bocznychSiedzenie pasażera
tylne środkowe
Foteliki dziecięce i-SizeISO/R2 X i-U X
ISO/F2 X i-U X
i-U: dostosowane do fotelików i-Size typu uniwersalnego, montowanych zarówno tyłem do kierunku jazdy jak i w kierunku
jazdy.
X: miejsce siedzące nieodpowiednie dla fotelików dziecięcych i-Size typu uniwersalnego.
97

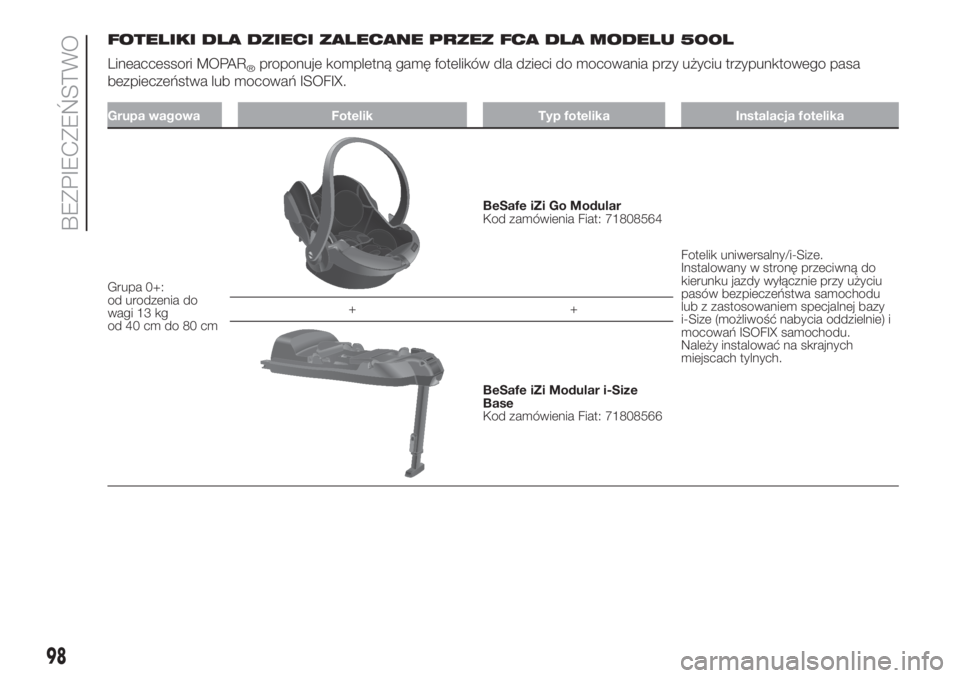

FOTELIKI DLA DZIECI ZALECANE PRZEZ FCA DLA MODELU 500L
Lineaccessori MOPAR
®proponuje kompletną gamę fotelików dla dzieci do mocowania przy użyciu trzypunktowego pasa
bezpieczeństwa lub mocowań ISOFIX.
Grupa wagowa Fotelik Typ fotelika Instalacja fotelika
Grupa 0+:
od urodzenia do
wagi 13 kg
od 40 cm do 80 cm
BeSafe iZi Go Modular
Kod zamówienia Fiat: 71808564
Fotelik uniwersalny/i-Size.
Instalowany w stronę przeciwną do
kierunku jazdy wyłącznie przy użyciu
pasów bezpieczeństwa samochodu
lub z zastosowaniem specjalnej bazy
i-Size (możliwość nabycia oddzielnie) i
mocowań ISOFIX samochodu.
Należy instalować na skrajnych
miejscach tylnych. ++
BeSafe iZi Modular i-Size
Base
Kod zamówienia Fiat: 71808566
98
BEZPIECZEŃSTWO

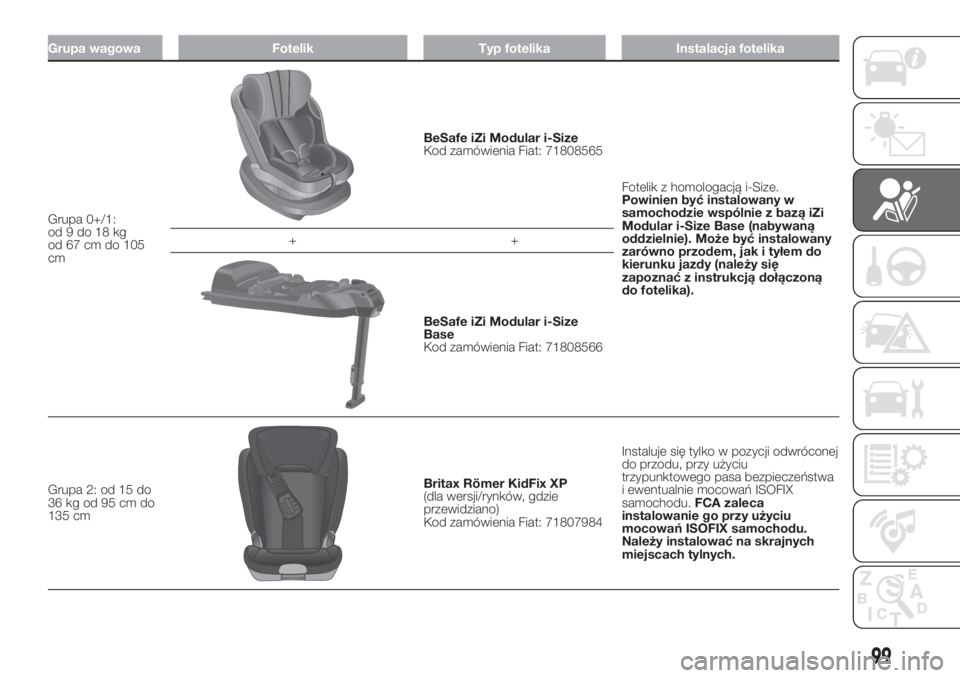

Grupa wagowa Fotelik Typ fotelika Instalacja fotelika
Grupa 0+/1:
od9do18kg
od 67 cm do 105
cm
BeSafe iZi Modular i-Size
Kod zamówienia Fiat: 71808565
Fotelik z homologacją i-Size.
Powinien być instalowany w
samochodzie wspólnie z bazą iZi
Modular i-Size Base (nabywaną
oddzielnie). Może być instalowany
zarówno przodem, jak i tyłem do
kierunku jazdy (należy się
zapoznać z instrukcją dołączoną
do fotelika). ++
BeSafe iZi Modular i-Size
Base
Kod zamówienia Fiat: 71808566
Grupa 2: od 15 do
36 kg od 95 cm do
135 cm
Britax Römer KidFix XP
(dla wersji/rynków, gdzie
przewidziano)
Kod zamówienia Fiat: 71807984Instaluje się tylko w pozycji odwróconej
do przodu, przy użyciu
trzypunktowego pasa bezpieczeństwa
i ewentualnie mocowań ISOFIX
samochodu.FCA zaleca
instalowanie go przy użyciu
mocowań ISOFIX samochodu.
Należy instalować na skrajnych
miejscach tylnych.
99

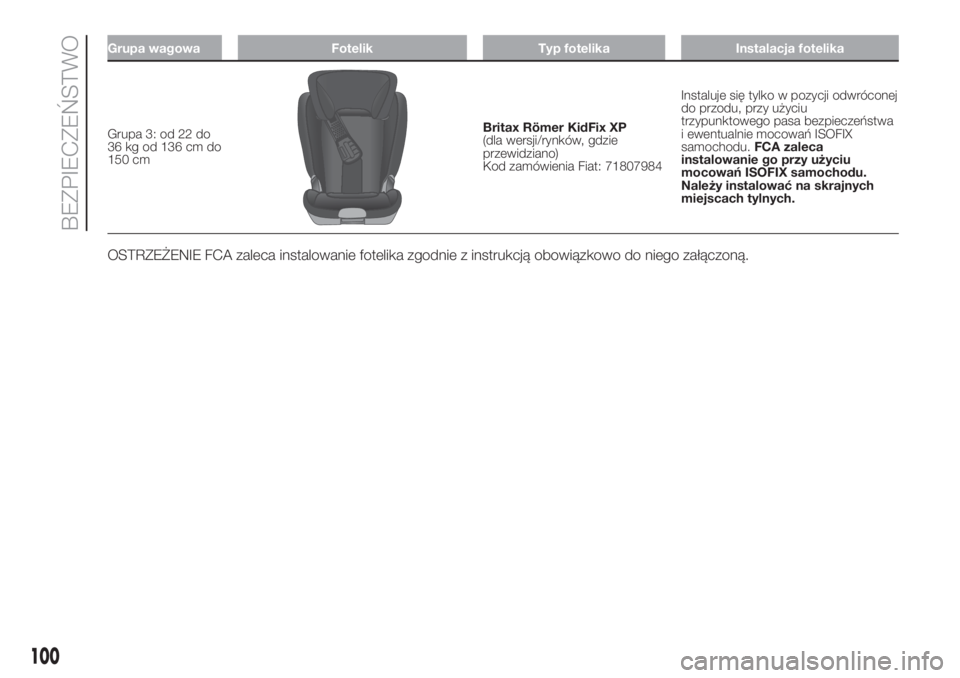

Grupa wagowa Fotelik Typ fotelika Instalacja fotelika
Grupa 3: od 22 do
36 kg od 136 cm do
150 cmBritax Römer KidFix XP
(dla wersji/rynków, gdzie
przewidziano)
Kod zamówienia Fiat: 71807984Instaluje się tylko w pozycji odwróconej
do przodu, przy użyciu
trzypunktowego pasa bezpieczeństwa
i ewentualnie mocowań ISOFIX
samochodu.FCA zaleca
instalowanie go przy użyciu
mocowań ISOFIX samochodu.
Należy instalować na skrajnych
miejscach tylnych.
OSTRZEŻENIE FCA zaleca instalowanie fotelika zgodnie z instrukcją obowiązkowo do niego załączoną.
100
BEZPIECZEŃSTWO

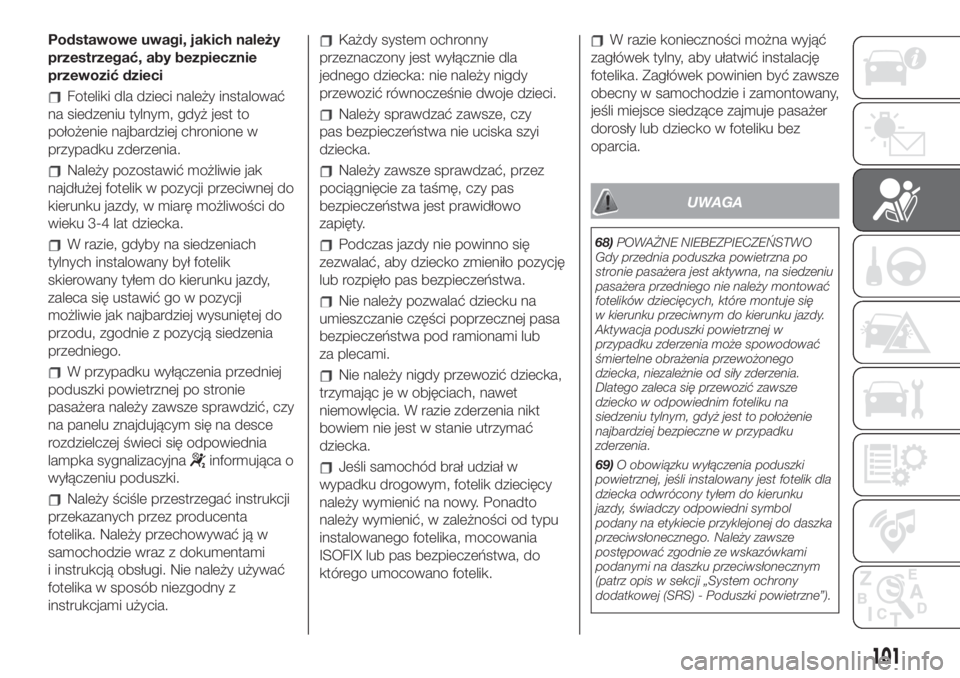

Podstawowe uwagi, jakich należy
przestrzegać, aby bezpiecznie
przewozić dzieci
Foteliki dla dzieci należy instalować
na siedzeniu tylnym, gdyż jest to
położenie najbardziej chronione w
przypadku zderzenia.
Należy pozostawić możliwie jak
najdłużej fotelik w pozycji przeciwnej do
kierunku jazdy, w miarę możliwości do
wieku 3-4 lat dziecka.
W razie, gdyby na siedzeniach
tylnych instalowany był fotelik
skierowany tyłem do kierunku jazdy,
zaleca się ustawić go w pozycji
możliwie jak najbardziej wysuniętej do
przodu, zgodnie z pozycją siedzenia
przedniego.
W przypadku wyłączenia przedniej
poduszki powietrznej po stronie
pasażera należy zawsze sprawdzić, czy
na panelu znajdującym się na desce
rozdzielczej świeci się odpowiednia
lampka sygnalizacyjna
informująca o
wyłączeniu poduszki.
Należy ściśle przestrzegać instrukcji
przekazanych przez producenta
fotelika. Należy przechowywać ją w
samochodzie wraz z dokumentami
i instrukcją obsługi. Nie należy używać
fotelika w sposób niezgodny z
instrukcjami użycia.
Każdy system ochronny
przeznaczony jest wyłącznie dla
jednego dziecka: nie należy nigdy
przewozić równocześnie dwoje dzieci.
Należy sprawdzać zawsze, czy
pas bezpieczeństwa nie uciska szyi
dziecka.
Należy zawsze sprawdzać, przez
pociągnięcie za taśmę, czy pas
bezpieczeństwa jest prawidłowo
zapięty.
Podczas jazdy nie powinno się
zezwalać, aby dziecko zmieniło pozycję
lub rozpięło pas bezpieczeństwa.
Nie należy pozwalać dziecku na
umieszczanie części poprzecznej pasa
bezpieczeństwa pod ramionami lub
za plecami.
Nie należy nigdy przewozić dziecka,
trzymając je w objęciach, nawet
niemowlęcia. W razie zderzenia nikt
bowiem nie jest w stanie utrzymać
dziecka.
Jeśli samochód brał udział w
wypadku drogowym, fotelik dziecięcy
należy wymienić na nowy. Ponadto
należy wymienić, w zależności od typu
instalowanego fotelika, mocowania
ISOFIX lub pas bezpieczeństwa, do
którego umocowano fotelik.
W razie konieczności można wyjąć
zagłówek tylny, aby ułatwić instalację
fotelika. Zagłówek powinien być zawsze
obecny w samochodzie i zamontowany,
jeśli miejsce siedzące zajmuje pasażer
dorosły lub dziecko w foteliku bez
oparcia.
UWAGA
68)POWAŻNE NIEBEZPIECZEŃSTWO
Gdy przednia poduszka powietrzna po
stronie pasażera jest aktywna, na siedzeniu
pasażera przedniego nie należy montować
fotelików dziecięcych, które montuje się
w kierunku przeciwnym do kierunku jazdy.
Aktywacja poduszki powietrznej w
przypadku zderzenia może spowodować
śmiertelne obrażenia przewożonego
dziecka, niezależnie od siły zderzenia.
Dlatego zaleca się przewozić zawsze
dziecko w odpowiednim foteliku na
siedzeniu tylnym, gdyż jest to położenie
najbardziej bezpieczne w przypadku
zderzenia.
69)O obowiązku wyłączenia poduszki
powietrznej, jeśli instalowany jest fotelik dla
dziecka odwrócony tyłem do kierunku
jazdy, świadczy odpowiedni symbol
podany na etykiecie przyklejonej do daszka
przeciwsłonecznego. Należy zawsze
postępować zgodnie ze wskazówkami
podanymi na daszku przeciwsłonecznym
(patrz opis w sekcji „System ochrony
dodatkowej (SRS) - Poduszki powietrzne”).
101

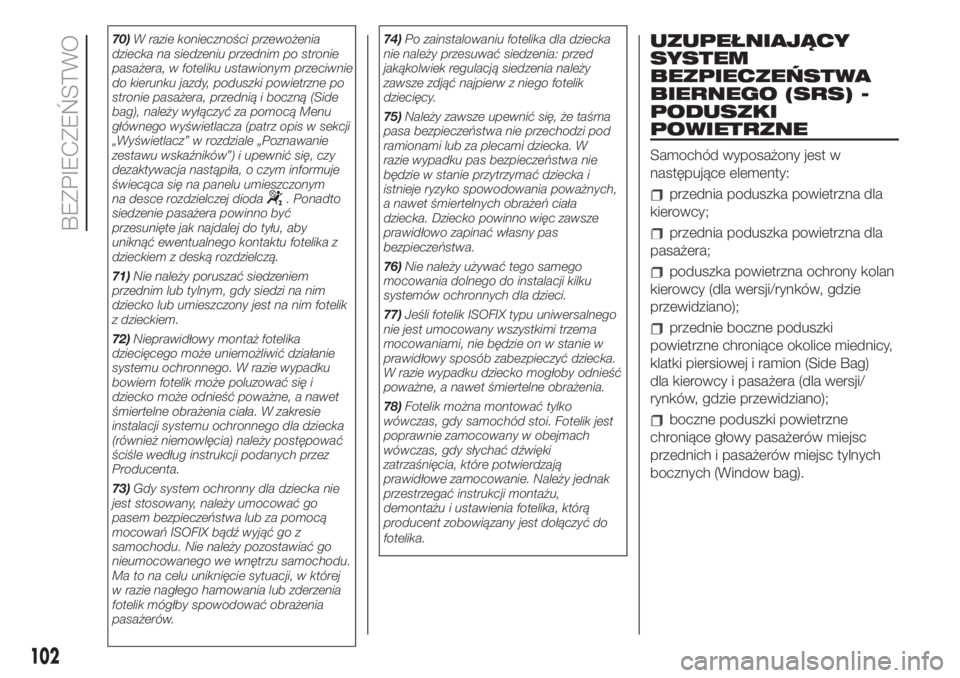

70)W razie konieczności przewożenia
dziecka na siedzeniu przednim po stronie
pasażera, w foteliku ustawionym przeciwnie
do kierunku jazdy, poduszki powietrzne po
stronie pasażera, przednią i boczną (Side
bag), należy wyłączyć za pomocą Menu
głównego wyświetlacza (patrz opis w sekcji
„Wyświetlacz” w rozdziale „Poznawanie
zestawu wskaźników”) i upewnić się, czy
dezaktywacja nastąpiła, o czym informuje
świecąca się na panelu umieszczonym
na desce rozdzielczej dioda
. Ponadto
siedzenie pasażera powinno być
przesunięte jak najdalej do tyłu, aby
uniknąć ewentualnego kontaktu fotelika z
dzieckiem z deską rozdzielczą.
71)Nie należy poruszać siedzeniem
przednim lub tylnym, gdy siedzi na nim
dziecko lub umieszczony jest na nim fotelik
z dzieckiem.
72)Nieprawidłowy montaż fotelika
dziecięcego może uniemożliwić działanie
systemu ochronnego. W razie wypadku
bowiem fotelik może poluzować się i
dziecko może odnieść poważne, a nawet
śmiertelne obrażenia ciała. W zakresie
instalacji systemu ochronnego dla dziecka
(również niemowlęcia) należy postępować
ściśle według instrukcji podanych przez
Producenta.
73)Gdy system ochronny dla dziecka nie
jest stosowany, należy umocować go
pasem bezpieczeństwa lub za pomocą
mocowań ISOFIX bądź wyjąć go z
samochodu. Nie należy pozostawiać go
nieumocowanego we wnętrzu samochodu.
Ma to na celu uniknięcie sytuacji, w której
w razie nagłego hamowania lub zderzenia
fotelik mógłby spowodować obrażenia
pasażerów.74)Po zainstalowaniu fotelika dla dziecka
nie należy przesuwać siedzenia: przed
jakąkolwiek regulacją siedzenia należy
zawsze zdjąć najpierw z niego fotelik
dziecięcy.
75)Należy zawsze upewnić się, że taśma
pasa bezpieczeństwa nie przechodzi pod
ramionami lub za plecami dziecka. W
razie wypadku pas bezpieczeństwa nie
będzie w stanie przytrzymać dziecka i
istnieje ryzyko spowodowania poważnych,
a nawet śmiertelnych obrażeń ciała
dziecka. Dziecko powinno więc zawsze
prawidłowo zapinać własny pas
bezpieczeństwa.
76)Nie należy używać tego samego
mocowania dolnego do instalacji kilku
systemów ochronnych dla dzieci.
77)Jeśli fotelik ISOFIX typu uniwersalnego
nie jest umocowany wszystkimi trzema
mocowaniami, nie będzie on w stanie w
prawidłowy sposób zabezpieczyć dziecka.
W razie wypadku dziecko mogłoby odnieść
poważne, a nawet śmiertelne obrażenia.
78)Fotelik można montować tylko
wówczas, gdy samochód stoi. Fotelik jest
poprawnie zamocowany w obejmach
wówczas, gdy słychać dźwięki
zatrzaśnięcia, które potwierdzają
prawidłowe zamocowanie. Należy jednak
przestrzegać instrukcji montażu,
demontażu i ustawienia fotelika, którą
producent zobowiązany jest dołączyć do
fotelika.
UZUPEŁNIAJĄCY
SYSTEM
BEZPIECZEŃSTWA
BIERNEGO (SRS) -
PODUSZKI
POWIETRZNE
Samochód wyposażony jest w
następujące elementy:
przednia poduszka powietrzna dla
kierowcy;
przednia poduszka powietrzna dla
pasażera;
poduszka powietrzna ochrony kolan
kierowcy (dla wersji/rynków, gdzie
przewidziano);
przednie boczne poduszki
powietrzne chroniące okolice miednicy,
klatki piersiowej i ramion (Side Bag)
dla kierowcy i pasażera (dla wersji/
rynków, gdzie przewidziano);
boczne poduszki powietrzne
chroniące głowy pasażerów miejsc
przednich i pasażerów miejsc tylnych
bocznych (Window bag).
102
BEZPIECZEŃSTWO
