2019 FIAT 500L Instrukcja obsługi (in Polish)

Wersje1.3 16V 95 KM Multijet 1.3 16V 95 KM Multijet Dualogic
Wersje
5-miejscoweWersje
7-miejscoweWersje
5-miejscoweWersje
7-miejscowe
Masa bez obciążenia (z wszystkimi płynami,
zbiornikiem paliwa napełnionym w 90% i bez opcji)1420 1420 1430 1470
Nośność użytkowa razem z kierowcą
(*)490 580 485 580
Maksymalne dopuszczalne obciążenia
(**)
– oś przednia: 1050 1050 1050 1050
– oś tylna: 1000 1080 1000 1080
– ogółem: 1910 2040 1915 2050
Maksymalne dopuszczalne obciążenie przyczepy:
– przyczepa z hamulcem: 1000 1000 1000 1000
– przyczepa bez hamulca: 400 400 400 400
Maksymalne obciążenie dachu: 60 60 60 60
Maksymalne obciążenie kuli haka (przyczepa z
hamulcem):60 60 60 60
(*) W przypadku zastosowania wyposażenia specjalnego (dach otwierany, hak do holowania przyczepy itp.), masa zwiększa się i w konsekwencji zmniejsza się
nośność użytkowa w stosunku do maksymalnych dopuszczalnych obciążeń.
(**) Obciążenia nieprzekraczalne. Użytkownik odpowiedzialny jest za ułożenie ładunku w komorze bagażnika i/lub na powierzchni ładunkowej, zgodnie z
maksymalnymi dopuszczalnymi obciążeniami.
207

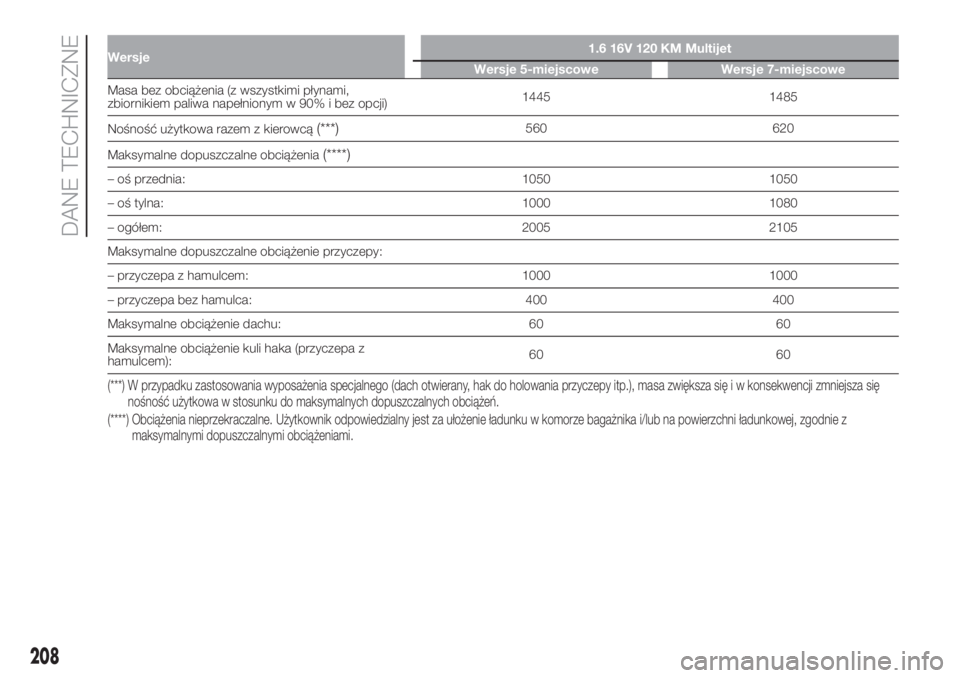

Wersje1.6 16V 120 KM Multijet
Wersje 5-miejscowe Wersje 7-miejscowe
Masa bez obciążenia (z wszystkimi płynami,
zbiornikiem paliwa napełnionym w 90% i bez opcji)1445 1485
Nośność użytkowa razem z kierowcą
(***)560 620
Maksymalne dopuszczalne obciążenia
(****)
– oś przednia: 1050 1050
– oś tylna: 1000 1080
– ogółem: 2005 2105
Maksymalne dopuszczalne obciążenie przyczepy:
– przyczepa z hamulcem: 1000 1000
– przyczepa bez hamulca: 400 400
Maksymalne obciążenie dachu: 60 60
Maksymalne obciążenie kuli haka (przyczepa z
hamulcem):60 60
(***) W przypadku zastosowania wyposażenia specjalnego (dach otwierany, hak do holowania przyczepy itp.), masa zwiększa się i w konsekwencji zmniejsza się
nośność użytkowa w stosunku do maksymalnych dopuszczalnych obciążeń.
(****) Obciążenia nieprzekraczalne. Użytkownik odpowiedzialny jest za ułożenie ładunku w komorze bagażnika i/lub na powierzchni ładunkowej, zgodnie z
maksymalnymi dopuszczalnymi obciążeniami.
208
DANE TECHNICZNE

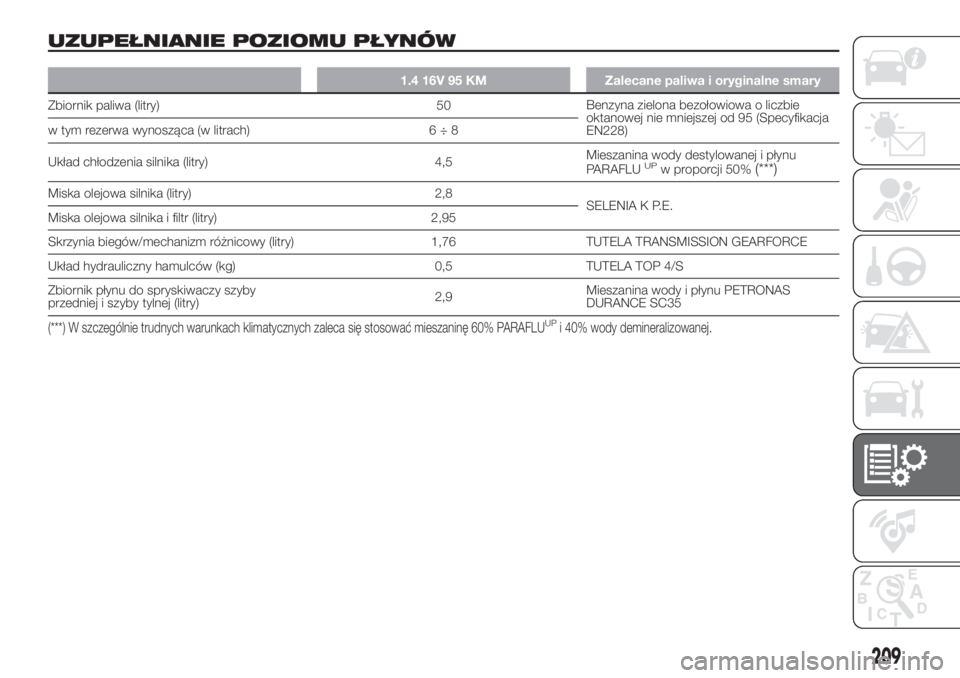

UZUPEŁNIANIE POZIOMU PŁYNÓW
1.4 16V 95 KM Zalecane paliwa i oryginalne smary
Zbiornik paliwa (litry) 50Benzyna zielona bezołowiowa o liczbie
oktanowej nie mniejszej od 95 (Specyfikacja
EN228) w tym rezerwa wynosząca (w litrach) 6 ÷ 8
Układ chłodzenia silnika (litry) 4,5Mieszanina wody destylowanej i płynu
PARAFLU
UPw proporcji 50%(***)
Miska olejowa silnika (litry) 2,8
SELENIA K P.E.
Miska olejowa silnika i filtr (litry) 2,95
Skrzynia biegów/mechanizm różnicowy (litry) 1,76 TUTELA TRANSMISSION GEARFORCE
Układ hydrauliczny hamulców (kg) 0,5 TUTELA TOP 4/S
Zbiornik płynu do spryskiwaczy szyby
przedniej i szyby tylnej (litry)2,9Mieszanina wody i płynu PETRONAS
DURANCE SC35
(***) W szczególnie trudnych warunkach klimatycznych zaleca się stosować mieszaninę 60% PARAFLUUPi 40% wody demineralizowanej.
209

1.3 16V Multijet 1.6 16V MultijetZalecane paliwa i oryginalne
smary
Zbiornik paliwa (litry) 50 50
Olej napędowy (Specyfikacja
EN590) w tym rezerwa wynosząca (w
litrach)6÷8 6÷8
Układ chłodzenia silnika (litry) 5,9 6,35Mieszanina wody destylowanej i
płynu PARAFLU
UPw proporcji
50%(*)
Miska olejowa silnika (w litrach) z
AdBlue® (wodnym roztworem
mocznika)3,7 4,4
SELENIA ECO2
(**)/ SELENIA WR
FORWARD 0W-20
(***)Miska olejowa silnika i filtr (w
litrach) z AdBlue® (wodnym
roztworem mocznika)3,9 4,8
Skrzynia biegów/mechanizm
różnicowy (litry)2,0 2,0TUTELA TRANSMISSION
GEARFORCE
System hydrauliczny aktywacji
skrzyni biegów Dualogic (litry)0,7 – TUTELA CS SPEED
Układ hydrauliczny hamulców
(kg)0,5 0,5 TUTELA TOP 4/S
Zbiornik płynu do spryskiwaczy
szyby przedniej i szyby tylnej
(litry)2,9 2,9Mieszanina wody i płynu
PETRONAS DURANCE SC35
Zbiornik AdBlue® (wodnego
roztworu mocznika) (dla wersji/
rynków, gdzie przewidziano)
pojemność około (w litrach):12 12AdBlue® (wodny roztwór
mocznika) wg normy DIN 70 070
i ISO 22241–1
(*) W szczególnie trudnych warunkach klimatycznych zaleca się stosować mieszaninę 60% PARAFLUUPi 40% wody demineralizowanej.
(**) Wersje 1.3 Multijet 16V
(***) Wersje 1.6 Multijet 16V
210
DANE TECHNICZNE

MATERIAŁY EKSPLOATACYJNE
73)
Olej w silniku tego samochodu został specjalnie opracowany i przetestowany, by spełniać wymogi przewidziane przez Wykaz
czynności przeglądów okresowych. Stałe stosowanie wskazanych materiałów eksploatacyjnych zapewnia właściwe zużycie
paliwa i emisje zanieczyszczeń. Jakość oleju jest czynnikiem decydującym o właściwym działaniu i trwałości silnika.
PARAMETRY PRODUKTÓW
Użycie Parametry SpecyfikacjaMateriały
eksploatacyjne
oryginalneInterwał wymiany
Olej do silników
benzynowych (wersja
1.4 16V)SAE 5W-40ACEA C39.55535-S2SELENIA K P.E.
Contractual Technical
Reference N° F603.C07Zgodnie z Wykazem
czynności przeglądów
okresowych
Olej do silników na olej
napędowy z AdBlue®
(wodnym roztworem
mocznika)
(*)
SAE 0W-20ACEA C59.55535-DM1SELENIA ECO2
Contractual Technical
Reference N° F049.C18Zgodnie z Wykazem
czynności przeglądów
okresowych
Olej do silników na olej
napędowy z AdBlue®
(wodnym roztworem
mocznika)
(**)
SAE 0W-20ACEA C29.55535–DSXSELENIA WR
FORWARD
Contractual Technical
Reference N° F013.K15Zgodnie z Wykazem
czynności przeglądów
okresowych
(*) Wersje 1.3 Multijet 16V
(**) Wersje 1.6 Multijet 16V
Gdy nie ma dostępu do środków smarnych o wymaganej specyfikacji, zezwala się na stosowanie, w zakresie uzupełniania
poziomu, produktów posiadających wskazane parametry; w takim przypadku nie zapewnia się jednak optymalnych osiągów
silnika.
UWAGA
73)Użycie produktów o innych parametrach, niż podane powyżej, może spowodować poważne uszkodzenie silnika i utratę gwarancji.
211

Użycie Parametry SpecyfikacjaMateriały
eksploatacyjne
oryginalneZastosowanie
Oleje i smary do układu
przeniesienia napęduOlej syntetyczny o
lepkości SAE 75W.9.55550-MZ6 lub
MS.90030-M1TUTELA
TRANSMISSION
GEARFORCE
Contractual Technical
Reference N° F002.F10Mechaniczna skrzynia
biegów i mechanizm
różnicowy
Olej całkowicie
syntetyczny ze specjalnym
dodatkiem.9.55550-SA1 lub
MS.90030-H1TUTELA CS SPEED
Contractual Technical
Reference N°F005.F98System hydrauliczny
sterowania skrzynią
biegów Dualogic
Smar z dodatkiem
dwusiarczku molibdenu,
do wysokich temperatur
użycia. Klasa konsystencji
NL.G.I. 1-2.9.55580-GRAS IITUTELA ALL STAR
Contractual Technical
Reference N° F702.G07Przeguby homokinetyczne
od strony koła
Smar specyficzny do
przegubów
homokinetycznych o
niskim współczynniku
tarcia. Klasa konsystencji
NL.G.I. 0-1.9.55580-GRAS IITUTELA STAR 700
Contractual Technical
Reference N° F701.C07Przeguby homokinetyczne
po stronie mechanizmu
różnicowego
Płyn hamulcowyPłyn syntetyczny do
układów hamulcowych i
sprzęgieł. Przewyższa
specyfikacje: FMVSS nr
116 DOT 4, ISO 4925
SAE J1704.9.55597 lub MS.90039TUTELA TOP 4/S
Contractual Technical
Reference N° F005.F15Hamulce hydrauliczne i
sterowanie hydrauliczne
sprzęgła
212
DANE TECHNICZNE

Użycie Parametry SpecyfikacjaMateriały
eksploatacyjne
oryginalneZastosowanie
Środek ochronny do
chłodnicPłyn ochronny o działaniu
zapobiegającym
zamarzaniu, koloru
czerwonego, na bazie
glikolu jednoetylenowego,
ze związkami
organicznymi. Przewyższa
specyfikacje CUNA NC
956-16, ASTM D 3306.9.55523 lub MS.90032PARAFLUUP
Contractual Technical
Reference N° F101.M01Procentowa wartość
zastosowania w układach
chłodzenia: 50% wody,
50% PARAFLUUP(*)
Dodatek ograniczający
emisje z silników Diesla
AdBlue® (wodny
roztwór mocznika)
74) 75)
Roztwór woda-mocznikDIN 70 070 i ISO
22241-1AdBlueDo stosowania w celu
uzupełniania poziomu
płynu w zbiorniku
AdBlue® w samochodach
wyposażonych w system
„selektywnej redukcji
katalitycznej” (SCR).
Płyn do spryskiwaczy
szyby przedniej/szyby
tylnejMieszanka alkoholi i
środków powierzchniowo-
czynnych. Przewyższa
specyfikację CUNA NC
956-11.9.55522 lub MS.90043PETRONAS DURANCE
SC 35
Contractual Technical
Reference N° F001.D16Do stosowania w postaci
czystej lub rozcieńczonej
w układach spryskiwaczy
szyb
(*) W szczególnie trudnych warunkach klimatycznych zaleca się stosować mieszaninę 60%PARAFLUUPi 40% wody demineralizowanej.
UWAGA
74)Stosować wyłącznie AdBlue® (wodny roztwór mocznika) zgodny z normami DIN 70 070 i ISO 22241-1. Inne płyny mogą spowodować
uszkodzenia w systemie: ponadto emisje z wydechu mogłyby być niezgodne z przepisami prawnymi.
75)Dostawcy tego typu płynów odpowiadają za zgodność ich produktów z obowiązującymi normami. Należy przestrzegać środków
ostrożności dotyczących przechowywania i postępowania z tego typu środkami, aby utrzymać na niezmiennym poziomie ich początkową
jakość. Producent samochodu nie udziela żadnej gwarancji na wypadek usterek i uszkodzeń spowodowanych w samochodzie w związku ze
stosowaniem AdBlue® (wodnego roztworu mocznika) niezgodnego z normami.
213
AdBlue®to zarejestrowany znak towarowy Verband der Automobilindustrie e.V. (VDA)
®

ZUŻYCIE PALIWA I EMISJE CO2
Zadeklarowane przez producenta wartości zużycia paliwa i emisji CO2określono na podstawie prób homologacyjnych
zgodnych z przepisami obowiązującymi w kraju rejestracji pojazdu.
Typy tras, sytuacje na drodze, warunki atmosferyczne, styl jazdy, stan ogólny samochodu, poziom wyposażenia/dodatków/
akcesoriów, używanie klimatyzacji, obciążenie samochodu, bagażnik dachowy, inne sytuacje, które wpływają na współczynnik
aerodynamiczny lub opory podczas jazdy powodują, że wartości zużycia paliwa mogą być różne od tych, jakie uzyskano.
Dopiero po przejechaniu pierwszych 3000 km zauważalna będzie większa regularność, jeśli chodzi o zużycie paliwa.
Aby sprawdzić wartości zużycia paliwa i emisji CO
2dla posiadanego samochodu, należy się zapoznać z danymi podanymi w
Certyfikacie zgodności oraz z właściwą dokumentacją dołączoną do pojazdu.
214
DANE TECHNICZNE
