2019 FIAT 500L Instrukcja obsługi (in Polish)

OSTRZEŻENIE Podczas manewrów
parkowania należy zwrócić szczególną
uwagę na przeszkody, które mogą
znaleźć się nad lub pod polem obrazu
kamery.
UWAGA
108)Odpowiedzialność za parkowanie i
inne potencjalnie niebezpieczne manewry
ponosi zawsze kierowca. Podczas
wykonywania tego typu manewrów należy
sprawdzić zawsze, czy w przestrzeni
manewrowej nie znajdują się osoby
(szczególnie dzieci) ani zwierzęta. Kamera
pomaga kierowcy przy parkowaniu, nie
powinien on jednak nigdy zmniejszać swej
uwagi podczas wykonywania manewrów
potencjalnie niebezpiecznych nawet,
jeżeli wykonywane są one z małą
prędkością. Należy zawsze zachować
stosowną prędkość, by móc nagle
zahamować w razie rozpoznania
przeszkody.
UWAGA
48)Dla prawidłowego funkcjonowania
systemu konieczne jest, aby kamera była
zawsze czysta, nie pokryta błotem,
śniegiem lub lodem. Podczas czyszczenia
kamery należy zachować maksymalną
ostrożność, aby jej nie porysować i nie
uszkodzić. Należy unikać używania
szmatek suchych, szorstkich lub twardych.
Kamerę należy przemyć czystą wodą,
ewentualnie z dodatkiem szamponu do
mycia samochodu. W myjniach, w których
używane są dysze ciśnieniowe pary lub
wody pod wysokim ciśnieniem, kamerę
należy czyścić szybko, trzymając dyszę w
odległości ponad 10 cm. Na kamerę nie
należy naklejać żadnych elementów.
HOLOWANIE
PRZYCZEPY
109) 110) 111)
INSTALACJA HAKA
HOLOWNICZEGO
Hak holowniczy musi być zamocowany
do nadwozia przez specjalistę, z
zachowaniem ewentualnych informacji
dodatkowych i/lub uzupełniających
przekazanych przez producenta takiego
haka.
Hak holowniczy powinien spełniać
obowiązujące przepisy w odniesieniu
do Dyrektywy 94/20/CEE z
późniejszymi zmianami.
W przypadku każdej wersji należy
używać haka holowniczego
odpowiedniego dla maksymalnego
dopuszczalnego obciążenia
samochodu holującego przyczepę, w
którym hak będzie montowany.
Do połączenia elektrycznego należy
użyć złącza zunifikowanego, które
należy umieścić na odpowiednim
wsporniku połączonym z hakiem
holowniczym. Ponadto powinna być
zainstalowana w samochodzie skrzynka
bezpieczników, aby działały światła
zewnętrzne przyczepy.
127

Połączenia elektryczne powinny być
wykonane z zastosowaniem złącz
7- lub 13-stykowych z zasilaniem 12 V
DC (normy CUNA/UNI i ISO/DIN),
zgodnie z ewentualnymi wskazówkami
ze strony Producenta samochodu
i/lub producenta mechanizmu do
holowania.
OSTRZEŻENIA
Do holowania przyczepy kempingowej
lub przyczepy innego typu samochód
powinien być wyposażony w
homologowany hak holowniczy i
odpowiednią instalację elektryczną.
Montaż haka powinien wykonać
wykwalifikowany specjalista.
W razie konieczności należy
zamontować specjalne lusterka
wsteczne zewnętrzne i/lub dodatkowe,
zgodnie z przepisami kodeksu
drogowego.
Należy pamiętać, że holowana
przyczepa zmniejsza możliwość
pokonywania wzniesień, wydłuża drogę
hamowania i czas wyprzedzania, w
zależności od kompletnej masy
samochodu z holowaną przyczepą.
Przy zjeżdżaniu ze wzniesienia należy
włączać niski bieg, zamiast ciągłego
używania hamulca.Masa holowanej przyczepy naciskającej
na hak holowniczy samochodu
zmniejsza o tę samą wartość
obciążenie samochodu. Aby mieć
pewność, że nie zostanie przekroczona
maksymalna dopuszczalna masy
(podana w dowodzie rejestracyjnym),
należy uwzględnić ciężar przyczepy
przy pełnym obciążeniu wraz z
wyposażeniem i bagażem osobistym.
W każdym kraju należy przestrzegać
ograniczeń prędkości dla samochodu
holującego przyczepę. Prędkość
maksymalna nie powinna jednak
przekraczać 100 km/h.
Ewentualny hamulec elektryczny lub
inne urządzenie (np. wciągarka
elektryczna itp.), powinny być zasilane
bezpośrednio z akumulatora
przewodem o przekroju nie mniejszym
niż 2,5 mm
2.
Poza połączeniami elektrycznymi
można połączyć z instalacją elektryczną
samochodu tylko przewód zasilania
hamulca elektrycznego i przewód
lampy oświetlenia wewnętrznego
przyczepy o mocy nie większej niż 15
W. Do połączeń elektrycznych należy
użyć odpowiedniej skrzynki
bezpieczników z przewodem z
akumulatora o przekroju nie mniejszym
niż 2,5 mm
2.OSTRZEŻENIE Stosowanie
dodatkowych obciążeń, innych niż
światła zewnętrzne (hamulec
elektryczny, elektryczna wciągarka itd.),
powinno mieć miejsce przy włączonym
silniku.
OSTRZEŻENIE Jeśli chodzi o montaż
haka holowniczego, należy zwrócić się
do ASO marki Fiat.
UWAGA
109)System ABS, w który wyposażony
jest samochód, nie kontroluje układu
hamulcowego przyczepy. Dlatego należy
zachować szczególną ostrożność na
śliskiej nawierzchni drogi.
110)Absolutnie nie należy modyfikować
układu hamulcowego samochodu do
sterowania hamulcem przyczepy. Układ
hamulcowy przyczepy powinien być
całkowicie niezależny od układu
hydraulicznego samochodu.
111)Po zamontowaniu otwory przelotowe
śrub mocujących muszą być uszczelnione,
aby zapobiec ewentualnemu
przedostawaniu się spalin.
128
URUCHAMIANIE I JAZDA

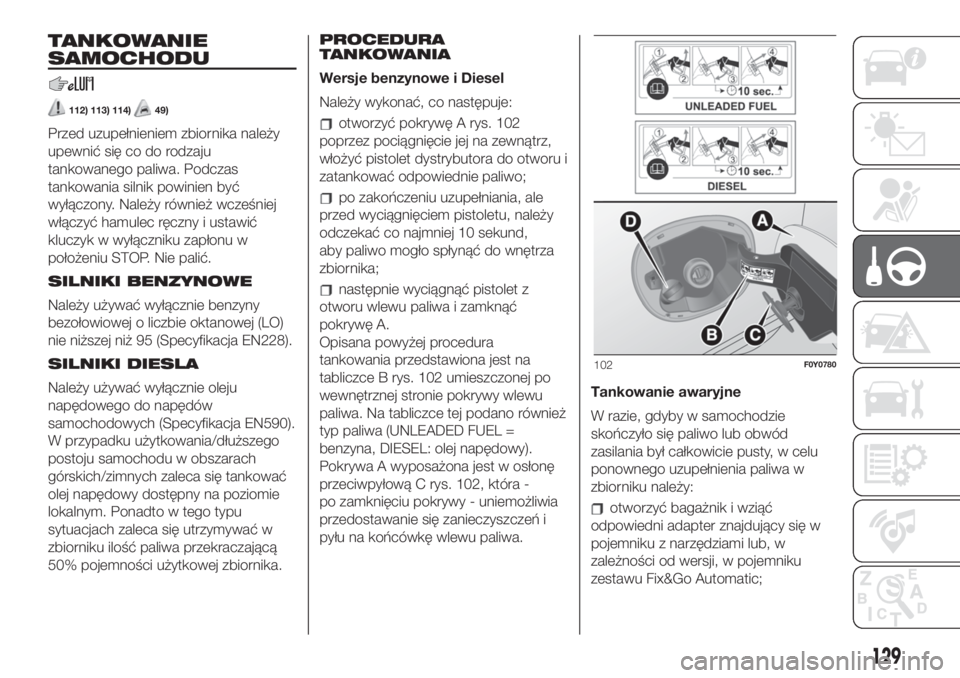

TANKOWANIE
SAMOCHODU
112) 113) 114)49)
Przed uzupełnieniem zbiornika należy
upewnić się co do rodzaju
tankowanego paliwa. Podczas
tankowania silnik powinien być
wyłączony. Należy również wcześniej
włączyć hamulec ręczny i ustawić
kluczyk w wyłączniku zapłonu w
położeniu STOP. Nie palić.
SILNIKI BENZYNOWE
Należy używać wyłącznie benzyny
bezołowiowej o liczbie oktanowej (LO)
nie niższej niż 95 (Specyfikacja EN228).
SILNIKI DIESLA
Należy używać wyłącznie oleju
napędowego do napędów
samochodowych (Specyfikacja EN590).
W przypadku użytkowania/dłuższego
postoju samochodu w obszarach
górskich/zimnych zaleca się tankować
olej napędowy dostępny na poziomie
lokalnym. Ponadto w tego typu
sytuacjach zaleca się utrzymywać w
zbiorniku ilość paliwa przekraczającą
50% pojemności użytkowej zbiornika.PROCEDURA
TANKOWANIA
Wersje benzynowe i Diesel
Należy wykonać, co następuje:otworzyć pokrywę A rys. 102
poprzez pociągnięcie jej na zewnątrz,
włożyć pistolet dystrybutora do otworu i
zatankować odpowiednie paliwo;
po zakończeniu uzupełniania, ale
przed wyciągnięciem pistoletu, należy
odczekać co najmniej 10 sekund,
aby paliwo mogło spłynąć do wnętrza
zbiornika;
następnie wyciągnąć pistolet z
otworu wlewu paliwa i zamknąć
pokrywę A.
Opisana powyżej procedura
tankowania przedstawiona jest na
tabliczce B rys. 102 umieszczonej po
wewnętrznej stronie pokrywy wlewu
paliwa. Na tabliczce tej podano również
typ paliwa (UNLEADED FUEL =
benzyna, DIESEL: olej napędowy).
Pokrywa A wyposażona jest w osłonę
przeciwpyłową C rys. 102, która -
po zamknięciu pokrywy - uniemożliwia
przedostawanie się zanieczyszczeń i
pyłu na końcówkę wlewu paliwa.Tankowanie awaryjne
W razie, gdyby w samochodzie
skończyło się paliwo lub obwód
zasilania był całkowicie pusty, w celu
ponownego uzupełnienia paliwa w
zbiorniku należy:
otworzyć bagażnik i wziąć
odpowiedni adapter znajdujący się w
pojemniku z narzędziami lub, w
zależności od wersji, w pojemniku
zestawu Fix&Go Automatic;
102F0Y0780
129

otworzyć pokrywę wlewu paliwa
poprzez pociągnięcie jej na zewnątrz,
włożyć adapter do otworu, jak
pokazano na rys. 103 i zatankować
odpowiednie paliwo;
po zakończeniu tankowania wyjąć
adapter i zamknąć pokrywę wlewu
paliwa;
na koniec umieścić adapter na
swoim miejscu w bagażniku.
Uzupełnianie dodatku
ograniczającego emisje z silników
Diesla AdBlue® (wodnego roztworu
mocznika)
(dla wersji/rynków, gdzie przewidziano)
Warunki wstępne
AdBlue® zamarza przy temperaturach
niższych niż -11°C. Gdyby samochód
był nieużytkowany przez dłuższy czas w
takich warunkach temperaturowych,
uzupełnienie tego płynu może być
utrudnione.W związku z tym zaleca się umieścić
samochód w garażu i/lub innym
pomieszczeniu ogrzewanym oraz
poczekać, aż wodny roztwór mocznika
będzie ponownie w stanie płynnym, a
dopiero później uzupełnić zbiornik.
Należy wykonać, co następuje:
zaparkować samochód na równej
powierzchni;
wyłączyć silnik, ustawiając wyłącznik
zapłonu w położeniu STOP;
otworzyć pokrywę wlewu paliwa A
rys. 102, a następnie odkręcić i wyjąć
korek D (niebieski) rys. 102 z wlewu
AdBlue®.
Tankowanie przy użyciu
dystrybutorów
System został zaprojektowany zgodnie
z normą ISO 22241-5 (natężenie
przepływu z dystrybutora: 10 l/min).
Poziom w zbiorniku można jednak
uzupełniać na stacjach o wyższym
natężeniu przepływu, chociaż możliwe
są odbicia pistoletu dystrybutora i
rozbieżności w ilości płynu wlanej do
zbiornika.
Należy wykonać, co następuje:
włożyć pistolet dystrybutora
AdBlue® do wlewu, rozpocząć
tankowanie i w momencie nastąpienia
pierwszego odbicia należy przerwać
tankowanie (odbicie oznacza, że
zbiornik AdBlue® jest pełny).Nie należy kontynuować tankowania,
bowiem można w ten sposób
doprowadzić do rozlania AdBlue®;
wyjąć pistolet.
Tankowanie przy użyciu
pojemników
Należy wykonać, co następuje:
sprawdzić datę ważności;
zapoznać się z zaleceniami
podanymi na etykiecie przed wlaniem
zawartości butelki do zbiornika
AdBlue®;
w przypadku tankowania przy użyciu
systemów, których się nie przykręca
(np. kanistrów), po pojawieniu się
wskazania na wyświetlaczu w zestawie
wskaźników (patrz sekcja „Lampki
sygnalizacyjne i komunikaty” w
rozdziale „Poznawanie zestawu
wskaźników”), należy napełnić zbiornik
AdBlue® płynem w maksymalnej ilości
6,5 l;
w przypadku korzystania z
pojemników przykręcanych do wlewu
zbiornik uważa się za pełny, kiedy
poziom AdBlue® w pojemniku
uniemożliwia jego dozowanie. Nie
należy próbować kontynuować
wlewania.
103F0Y0231C
130
URUCHAMIANIE I JAZDA

Czynności wykonywane po
zatankowaniu
Należy wykonać, co następuje:
założyć korek D rys. 102 na wlew
AdBlue®, obracając nim w kierunku
zgodnym z ruchem wskazówek zegara
i całkowicie przykręcając;
ustawić wyłącznik zapłonu w
położeniu MAR (nie ma konieczności
uruchamiania silnika);
poczekać na zniknięcie wskazania z
wyświetlacza w zestawie wskaźników
przed wznowieniem jazdy
samochodem. Wskazanie takie może
być wyświetlane minimalnie kilka
sekund, a maksymalnie około pół
minuty. W przypadku uruchomienia
silnika i ruszenia samochodem
wskazanie sygnalizacyjne będzie
wyświetlane jeszcze przez dłuższy
czas, niemniej nie wpływa to
niekorzystnie na pracę silnika.
w przypadku uzupełniania poziomu,
gdy zbiornik AdBlue® jest pusty, należy
się zapoznać z sekcją „Uzupełnianie
poziomu płynów” w rozdziale „Dane
techniczne”. Należy poczekać 2 minuty
przed uruchomieniem silnika.
OSTRZEŻENIE Jeśli AdBlue® wylewa
się poza wlew, należy dobrze wyczyścić
dany obszar i kontynuować napełnianie.
Jeśli płyn uległ krystalizacji, należy go
usunąć gąbką z ciepłą wodą.UWAGA
NIE PRZEKRACZAĆ POZIOMU
MAKSYMALNEGO: może to
doprowadzić do uszkodzenia
zbiornika. Wodny roztwór mocznika
zamarza w temperaturze poniżej
-11°C. Mimo iż układ jest
przystosowany do działania poniżej
temperatury krzepnięcia wodnego
roztworu mocznika, dobrze jest
nie napełniać zbiornika ponad
poziom maksymalny, ponieważ jeśli
wodny roztwór mocznika
zamarznie, może doprowadzić do
uszkodzeń układu. Postępować
zgodnie z opisem zamieszczonym
w tej sekcji.
W przypadku rozlania wodnego
roztworu mocznika na
powierzchnie lakierowane lub
aluminiowe, należy natychmiast
wyczyścić dany obszar wodą, a
płyn rozlany na ziemię zebrać
materiałem chłonnym.
Nie należy próbować
uruchamiać silnika, jeśli wodny
roztwór mocznika przypadkowo
wlano do zbiornika oleju
napędowego, bowiem może to
spowodować poważne
uszkodzenia silnika. Należy zwrócić
się do ASO marki Fiat.
Nie dolewać dodatków ani
innych płynów do AdBlue®,
ponieważ mogłoby to doprowadzić
do uszkodzenia systemu.
Korzystanie z nieprawidłowego
lub zużytego płynu AdBlue® może
powodować pojawianie się
komunikatów w zestawie
wskaźników (patrz sekcja „Lampki
sygnalizacyjne i komunikaty” w
rozdziale „Poznawanie zestawu
wskaźników”).
Nie przelewać nigdy AdBlue®
do innego pojemnika: istnieje
wówczas ryzyko zakłócenia jego
czystości.
W razie uszkodzenia układu
oczyszczania spalin przez wlanie
do układu dodatków lub wody z
kranu podczas tankowania oleju
napędowego bądź poprzez
nieprzestrzeganie w jakikolwiek
inny sposób środków ostrożności,
gwarancja traci ważność.
W razie wyczerpania się płynu
AdBlue® należy się zapoznać z
sekcją „Lampki sygnalizacyjne
i komunikaty” w rozdziale
„Poznawanie zestawu
wskaźników”, aby móc nadal
normalnie korzystać z samochodu.
131

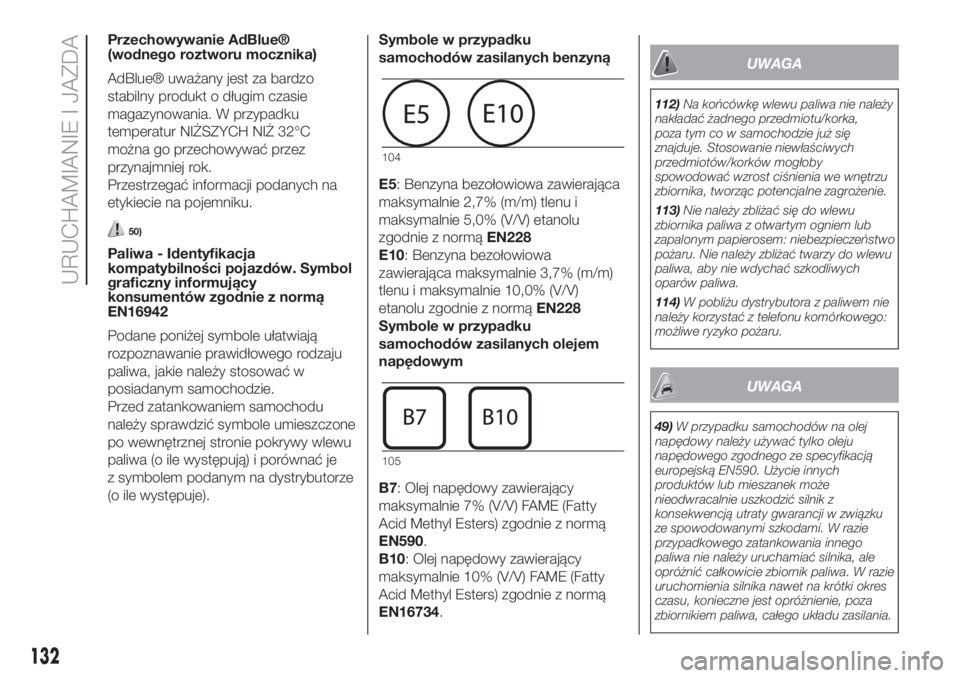

Przechowywanie AdBlue®
(wodnego roztworu mocznika)
AdBlue® uważany jest za bardzo
stabilny produkt o długim czasie
magazynowania. W przypadku
temperatur NIŻSZYCH NIŻ 32°C
można go przechowywać przez
przynajmniej rok.
Przestrzegać informacji podanych na
etykiecie na pojemniku.
50)
Paliwa - Identyfikacja
kompatybilności pojazdów. Symbol
graficzny informujący
konsumentów zgodnie z normą
EN16942
Podane poniżej symbole ułatwiają
rozpoznawanie prawidłowego rodzaju
paliwa, jakie należy stosować w
posiadanym samochodzie.
Przed zatankowaniem samochodu
należy sprawdzić symbole umieszczone
po wewnętrznej stronie pokrywy wlewu
paliwa (o ile występują) i porównać je
z symbolem podanym na dystrybutorze
(o ile występuje).Symbole w przypadku
samochodów zasilanych benzyną
E5: Benzyna bezołowiowa zawierająca
maksymalnie 2,7% (m/m) tlenu i
maksymalnie 5,0% (V/V) etanolu
zgodnie z normąEN228
E10: Benzyna bezołowiowa
zawierająca maksymalnie 3,7% (m/m)
tlenu i maksymalnie 10,0% (V/V)
etanolu zgodnie z normąEN228
Symbole w przypadku
samochodów zasilanych olejem
napędowym
B7: Olej napędowy zawierający
maksymalnie 7% (V/V) FAME (Fatty
Acid Methyl Esters) zgodnie z normą
EN590.
B10: Olej napędowy zawierający
maksymalnie 10% (V/V) FAME (Fatty
Acid Methyl Esters) zgodnie z normą
EN16734.
UWAGA
112)Na końcówkę wlewu paliwa nie należy
nakładać żadnego przedmiotu/korka,
poza tym co w samochodzie już się
znajduje. Stosowanie niewłaściwych
przedmiotów/korków mogłoby
spowodować wzrost ciśnienia we wnętrzu
zbiornika, tworząc potencjalne zagrożenie.
113)Nie należy zbliżać się do wlewu
zbiornika paliwa z otwartym ogniem lub
zapalonym papierosem: niebezpieczeństwo
pożaru. Nie należy zbliżać twarzy do wlewu
paliwa, aby nie wdychać szkodliwych
oparów paliwa.
114)W pobliżu dystrybutora z paliwem nie
należy korzystać z telefonu komórkowego:
możliwe ryzyko pożaru.
UWAGA
49)W przypadku samochodów na olej
napędowy należy używać tylko oleju
napędowego zgodnego ze specyfikacją
europejską EN590. Użycie innych
produktów lub mieszanek może
nieodwracalnie uszkodzić silnik z
konsekwencją utraty gwarancji w związku
ze spowodowanymi szkodami. W razie
przypadkowego zatankowania innego
paliwa nie należy uruchamiać silnika, ale
opróżnić całkowicie zbiornik paliwa. W razie
uruchomienia silnika nawet na krótki okres
czasu, konieczne jest opróżnienie, poza
zbiornikiem paliwa, całego układu zasilania.
104
105
132
URUCHAMIANIE I JAZDA

50)Jeśli AdBlue® ulegnie przegrzaniu
wewnątrz zbiornika przez dłuższy czas przy
temperaturze ponad 50°C (na przykład z
powodu bezpośredniego promieniowania
słonecznego), AdBlue® może ulec
rozkładowi, generując opary amoniaku.
Opary amoniaku mają bardzo ostry
zapach: podczas odkręcania korka
zbiornika AdBlue® należy więc uważać,
aby nie wdychać oparów amoniaku
wydobywających się ze zbiornika. W takim
jednak stężeniu opary amoniaku nie są
szkodliwe czy niebezpieczne dla zdrowia.DODATEK
OGRANICZAJĄCY
EMISJE Z SILNIKÓW
DIESLA AdBlue®
(WODNY ROZTWÓR
MOCZNIKA)
Samochód ten wyposażony jest w
system wtrysku AdBlue® (wodnego
roztworu mocznika) i katalizator o
„selektywnej redukcji katalitycznej”
(SCR), dzięki czemu spełnia
obowiązujące normy w zakresie emisji
szkodliwych zanieczyszczeń.
Te dwa systemy pozwalają spełniać
wymogi dotyczące emisji z silników
Diesla; jednocześnie umożliwiają
utrzymanie oszczędnego poziomu
paliwa, odpowiednich własności
jezdnych, momentu i mocy. Jeśli chodzi
komunikaty i powiadomienia systemu,
patrz opis w sekcji „Lampki
sygnalizacyjne i komunikaty” w
rozdziale „Poznawanie zestawu
wskaźników”.
AdBlue® (wodny roztwór mocznika)
uważany jest za bardzo stabilny
produkt o długim czasie
magazynowania. W przypadku
temperatur NIŻSZYCH NIŻ 32°C
można go przechowywać przez
przynajmniej rok.W celu uzyskania dodatkowych
informacji o rodzaju płynu AdBlue®
(wodnego roztworu mocznika) należy
się zapoznać z sekcją „Materiały
eksploatacyjne” w rozdziale „Dane
techniczne”.
Samochód jest wyposażony w
automatyczny system podgrzewania
AdBlue® (wodnego roztworu
mocznika), który – gdy silnik jest
uruchomiony – pozwala na prawidłowe
działanie systemu przy temperaturach
niższych niż –11°C.
UWAGA Płyn AdBlue® (wodny roztwór
mocznika) zamarza przy temperaturach
niższych niż –11°C.
133

W RAZIE AWARII
Przebita opona lub spalona żarówka?
Czasem może zdarzyć się, że drobna
usterka zakłóci spokój naszej podróży.
Na stronach poświęconych sytuacjom
awaryjnym można znaleźć użyteczne
informacje na temat tego, jak spokojnie
samodzielnie stawić im czoła.
W sytuacjach awaryjnych zalecamy
skontaktować się telefonicznie z
obsługą, dzwoniąc na Zielony Numer
infolinii podany w Książce gwarancyjnej.
Można również dzwonić na uniwersalny
Zielony Numer infolinii, krajowy lub
międzynarodowy, w celu odnalezienia
najbliższej Autoryzowanej Stacji
Obsługi.ŚWIATŁA AWARYJNE .....................135
WYMIANA KOŁA.............................135
ZESTAW „FIX&GO AUTOMATIC” .....141
WYMIANA ŻARÓWKI ......................143
WYMIANA BEZPIECZNIKÓW ..........151
URUCHAMIANIE AWARYJNE .........157
SYSTEM BLOKOWANIA PALIWA ....159
HOLOWANIE SAMOCHODU...........160
134
W RAZIE AWARII
