2019 FIAT 500L Drift- og vedlikeholdshåndbok (in Norwegian)

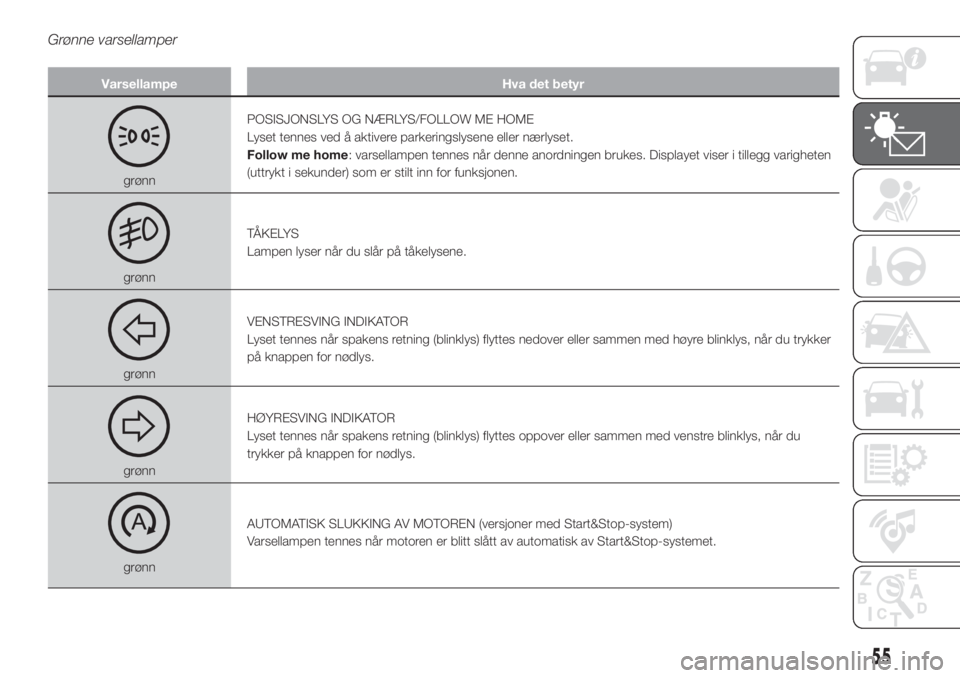

Grønne varsellamper
Varsellampe Hva det betyr
grønnPOSISJONSLYS OG NÆRLYS/FOLLOW ME HOME
Lyset tennes ved å aktivere parkeringslysene eller nærlyset.
Follow me home: varsellampen tennes når denne anordningen brukes. Displayet viser i tillegg varigheten
(uttrykt i sekunder) som er stilt inn for funksjonen.
grønnTÅKELYS
Lampen lyser når du slår på tåkelysene.
grønnVENSTRESVING INDIKATOR
Lyset tennes når spakens retning (blinklys) flyttes nedover eller sammen med høyre blinklys, når du trykker
på knappen for nødlys.
grønnHØYRESVING INDIKATOR
Lyset tennes når spakens retning (blinklys) flyttes oppover eller sammen med venstre blinklys, når du
trykker på knappen for nødlys.
grønnAUTOMATISK SLUKKING AV MOTOREN (versjoner med Start&Stop-system)
Varsellampen tennes når motoren er blitt slått av automatisk av Start&Stop-systemet.
55

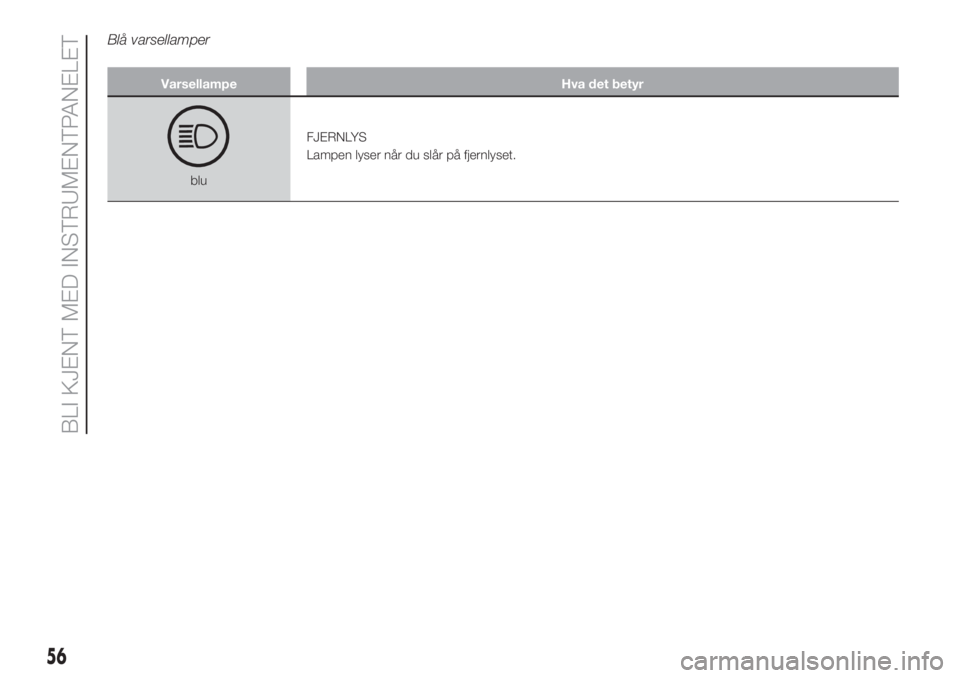

Blå varsellamper
Varsellampe Hva det betyr
bluFJERNLYS
Lampen lyser når du slår på fjernlyset.
56
BLI KJENT MED INSTRUMENTPANELET

SYMBOLER OG MELDINGER SOM VISES PÅ DISPLAYET
Symbol Hva det betyr
rødFEIL PÅ DUALOGIC-GIRKASSEN
(for versjoner/markeder hvor dette finnes)
Symbolet tennes ved feil på girkassen.
Displayet viser i tillegg meldinger angående:
Anmodning om et lavere gir.
Manuell kjøremodus (eller automatisk) ikke tilgjengelig.
Trykk på bremsepedal/forsinket start.
trykk på bremsepedalen og gjentakelse av manøvren
Ikke tilgjengelig gir.
Ikke tillatt manøver.
Plassering av girspaken i fri.
17)
rødFEIL PÅ KOLLISJONSPUTEN
Symbolet tennes for å varsle om en feil i kollisjonsputeanlegget og i varsellampen
på instrumentbordet
Ta kontakt så snart som mulig med din Fiat-forhandler.
rødLAVT MOTOROLJETRYKK
18)
Symbolet tennes i tilfelle utilstrekkelig motoroljetrykk.
ADVARSEL Bruk ikke kjøretøyet før feilen er rettet opp. Når symbolet ikke angir mengden av olje som er
tilstede i motoren: nivåkontrollen skal alltid utføres manuelt.
rødPANSERET ER IKKE HELT LUKKET
(for versjoner/markeder hvor dette finnes)
Symbolet lyser når panseret ikke er helt lukket. Lukk panseret riktig.
57

Symbol Hva det betyr
rødUFULLSTENDIG LÅSING AV BAKLUKEN
Symbolet lyser når bakluken ikke er ordentlig lukket. Lukk bakluken riktig.
rødUFULLSTENDIG DØRLÅSING
Symbolet lyser når en eller flere dører ikke er helt lukket. På displayet vises dessuten konturen av bilen med
åpen dør. Med dørene åpne og bilen i bevegelse, hørs et lydsignal. Lukk alle dørene korrekt;
rødFEIL PÅ GENERATOREN
Hvis symbolet lyser når motoren er i gang indikerer det en feil på generatoren. Ta kontakt så snart som
mulig med din Fiat-forhandler.
hvitFARTSGRENSEN OVERSKRIDEN
(Det hvite) symbolet lyser når du overskrider fartsgrensen som er stilt inn (f.eks. 110 km/t.) via displayets
oppsettmeny (den interne verdien er oppdatert i henhold til innstilt hastighet).
FORSIKTIG
17)Kjøring med symbolet som lyser kan forårsake alvorlig skade på girkassen som kan brekke. Det kan også føre til overoppheting av oljen:
dens eventuelle kontakt med den varme motoren eller eksoskomponentene ved høy temperatur kan føre til brann.
18)Hvis symbolet lyser mens du kjører, stoppe motoren umiddelbart og henvend deg til Fiats servicenett.
58
BLI KJENT MED INSTRUMENTPANELET

Symbol Hva det betyr
oransjeSYSTEMFEIL FIAT CODE
Symbolet lyser for å indikere en svikt i Fiat CODE-systemet. Ta kontakt så snart som mulig
med din Fiat-forhandler.
oransjeMULIG IS PÅ VEIEN
Symbolet tennes når utetemperaturen er lavere enn eller lik 3 °C. Ved en feil på sensoren
for utetemperatur, vil tallene som angir verdien erstattes med streker.
oransjeFEIL PÅ SENSOREN FOR DRIVSTOFFNIVÅ
Symbolet tennes i tilfelle av feil på drivstoffnivåsensoren. Ta kontakt så snart som mulig
med din Fiat-forhandler.
oransjeINNGREP AV SYSTEMET FOR DRIVSTOFFKUTT
Symbolet lyser, i tilfelle inngrep av drivstoff-låssystemet.
For prosedyren for å reaktivere drivstoff-låssystemet, se beskrivelsen i "Drivstoff-
låssystem" i kapitlet "I nødssituasjoner". Hvis det ikke er mulig å tilbakestille
drivstofforsyningen, ta kontakt med Fiats servicenett.
oransjeFEIL I SYSTEMET FOR DRIVSTOFFKUTT
Symbolet lyser, i tilfelle skade på drivstoff-låssystemet. Ta kontakt så snart som mulig med
din Fiat-forhandler.
oransjeFOR HØY TEMPERATUR I CLUTCHEN DUALOGIC GIRKASSE
(for versjoner/markeder hvor dette finnes)
Symbolet tennes hvis clutchen i Dualogic girkassen blir overopphetet på grunn av spesielt
tung belastning. I dette tilfellet må du unngå å trå hardt på gassen og begrense girskifte,
og eventuelt stoppe (slå av motoren) til tilstanden har normalisert seg.
oransjeAKTIVERING AV SYSTEMET City Brake Control - "Collision Mitigation"
(for versjoner/markeder hvor dette finnes)
Symbolet tennes når City Brake Control-systemet - "Collision Mitigation" har grepet inn.
59

Symbol Hva det betyr
oransjeFEIL PÅ SYSTEMET City Brake Control - "Collision Mitigation"
(for versjoner/markeder hvor dette finnes)
Symbolet tennes for å varsle om en midlertidig eller permanent feil i City Brake Control-
systemet - "Collision Mitigation". Ta kontakt så snart som mulig med din Fiat-forhandler.
oransjeUTBRUKT MOTOROLJE
(for versjoner/markeder hvor dette finnes)
Dieselversjoner: symbolet lyser og forblir på i 3 minutters sykluser med intervaller på 5
sekunder med slokket symbol til oljen blir skiftet ut. Symbolet forblir indikert på skjermen
så lenge som visingen skjer.
Bensinversjoner: symbolet lyser og deretter forsvinner det fra skjermen etter
visningssyklusen.
ADVARSEL Etter første varsling vil symbolet fortsette å slå seg på hver gang motoren
starter på samme måte som tidligere, helt til motoroljen skiftes ut.
Når symbolet lyser, skal dette ikke vurderes som en feil på bilen, derimot blir føreren varslet
om at normal bruk av bilen har ført til at oljen må skiftes ut.
Motoroljens forverring blir akselerert av bruk av bilen på korte strekninger, noe som
forhindrer at motoren når normal temperatur.
Ta kontakt så snart som mulig med din Fiat-forhandler.
19) 20)
oransjeFEIL I SENSOREN FOR MOTOROLJETRYKK
Symbolet lyser dersom det er en feil ved sensoren for måling av motoroljetrykk.
oransjeSENSOR FOR VANN I DIESELFILTERET (dieselversjoner)
Symbolet tennes og lyser kontinuerlig mens du kjører for å indikere tilstedeværelse av vann
i dieselfilteret.21)
60
BLI KJENT MED INSTRUMENTPANELET

Symbol Hva det betyr
oransjeRENGJØRING DPF (partikkelfilter) pågår (kun dieselversjoner med DPF)
Symbolet vil lyse opp for å vise at DPF-systemet trenger å eliminere forurensninger som er
blitt fanget inn (partikler) ved regenereringen.
Symbolet tennes ikke i løpet av hver DPF-regenerering, uten bare når kjøreforholdene
krever signalering til føreren. For å slå av symbolet, hold bilen i bevegelse til slutten av
regenereringen. Prosessens varighet er i gjennomsnitt 15 minutter. Optimale forhold for å
fullføre prosessen oppnås ved å holde bilen i bevegelse ved 60 km/t. med et turtall over 2
000 omdr./min.
Når symbolet er indikerer en defekt i bilen, er det ikke nødvendig å kjøre til verkstedet.
22)
oransjeFEIL PÅ EKSTERNE LYSEENHETER
Symbolet lyser for å indikere en feil på følgende lamper: kjørelys (DRL); parkeringslys;
posisjonslys; blinklys; tåkebaklys; reverslys; lisensplatens lys; bremselys.
Feilen kan bero på at lyspæren eller tilhørende sikring har brennet eller på grunn av
avbrudd i den elektriske forbindelsen.
oransjeFEIL PÅ SKUMRINGSSENSOREN
(for versjoner/markeder hvor dette finnes)
Symbolet tennes i tilfelle av feil på skumringssensoren. Ta kontakt så snart som mulig med
din Fiat-forhandler.
oransjeFEIL PÅ REGNSENSOREN
(for versjoner/markeder hvor dette finnes)
Symbolet tennes i tilfelle av svikt i regnsensoren. Ta kontakt så snart som mulig med din
Fiat-forhandler.
oransjeFEIL PÅ START&STOP-SYSTEMET
Symbolet tennes for å signalisere svikt i Start&Stop-systemet. En dedikert melding blir vist
på displayet. Ta kontakt så snart som mulig med din Fiat-forhandler.
61

Symbol Hva det betyr
oransjeSTART&STOP-SYSTEM/TRYKKE PÅ CLUTCH
Symbolet tennes for å minne føreren på at han/hun må trykke inn clutchpedalen for å
kunne starte motoren. En egen melding vises på displayet og i spesielle tilfeller høres et
lydsignal.
oransjeFEIL PÅ SPEED LIMITER
(for versjoner/markeder hvor dette finnes)
Symbolet tennes i tilfelle av feil i Speed Limiter. Hvis problemet vedvarer, ta kontakt med
Fiats servicenett.
oransjePLANLAGT VEDLIKEHOLD (SERVICE)
"Program for planlagt vedlikehold" innebærer vedlikehold av bilen i intervaller (se kapittelet
"Vedlikehold og pleie"). Når en programmert vedlikeholdsintervall ("servicekupong") snart
skal utføres, vil symbolet tennes på displayet når di vrir tenningsnøkkelen til MAR, etterfulgt
av antall kilometer/miles eller dager (eventuelt) som mangler til bilens neste vedlikehold.
Dette vises automatisk, med tenningslåset på MAR, når det mangler 2 000 km eller 30
dager til vedlikehold og blir indikert hver gang føreren stiller tenningslåset på MAR, eller på
noen versjoner hver 200 km. Under denne verdien, skjer signaleringene i raskere intervaller.
Visingen skjer i km eller miles i henhold til innstilt måleenhet.
Henvend deg til Fiats servicenett for å nullstille visningen (reset) sammen med
vedlikeholdstiltakene i programmet for planlagt vedlikehold.
oransjeKLØTSJPEDAL
Symbolet tennes for å minne føreren på at han/hun må trykke inn clutchpedalen for å
kunne starte.
hvitKOBLE INN CRUISE CONTROL
(for versjoner/markeder hvor dette finnes)
(Det hvite) symbolet lyser når du aktiverer Cruise Control. På noen versjoner viser displayet
en dedikert melding.
62
