Elektrisk setevarmer
(for versjoner/markeder hvor dette
finnes)
Sett tenningsnøkkelen på MAR, trykk
på knappen B fig. 9 for å aktivere/
deaktivere funksjonen. Når den
er innkoblet tennes LED-lyset i selve
knappen.
Bord
(for versjoner/markeder hvor dette
finnes)
10)
På noen versjoner er det, bak rygglenet
til forsetene et avlastningsbord som
kan legges ned, og som er utstyrt med
koppholder. På baksiden av rygglenene
er det også et nett for oppbevaring av
ting.ADVARSEL Ikke plasser gjenstander
som veier mer enn 3 kg på
avlastningsbordet: av
sikkerhetsmessige hensyn vil
avlastningsbordet gå av hektene
dersom det blir utsatt for høyere vekt.
På baksiden av seteryggen til
passasjersetet foran, er det festet et
skilt fig. 10 med en advarsel til
passasjerene bak om at de IKKE må
kjøre med nedfelt seterygg.BAKSETER
Regulering for-/bakover
Løft opp spak A fig. 11 og skyv setet
fremover eller bakover.
Regulering av seteryggen
Hev spak B fig. 12 og følg med
ryggstøttens bevegelse med kroppen.
9F0Y0215C
10F0Y0887C
11F0Y0074C
12F0Y0259C
15

BAKSETER TREDJE RAD
(500L WAGON-versjoner)
11) 12)
På noen versjoner er to klappseter
plassert bak baksetene tilgjengelig (se
fig. 13). Setene er nedfellbare, for at
bagasjerommet skal kunne romme
mest mulig.
Tilgang til bakseter på tredje rad
Gå frem som forklart nedenfor:
senk nakkestøttene helt på baksetet
på andre rad, og flytt sikkerhetsselene
til siden, og kontroller at selene er
riktig strukket ut, uten vridninger;
bruk spak A fig. 11 for å flytte setet
på andre rad fremover;
hev spaken for avhekting B fig. 14
for å kantre setet på andre rad helt:
rygglenet og seteputen blir automatisk
veltet fremover. Følg seteryggen i første
fasen av snuoperasjonen, hvis
nødvendig.
Tilbakesetting av baksetene på
andre rad
13) 14)
Tilbakesetting av baksetene: dytt setet
bakover til det låses i posisjon (riktig
plassering signaliseres av et låseklikk).
Tilbakesetting av rygglenet: hev spak
B fig. 14 og løft deretter rygglenet
oppover inntil det når posisjonen for
vertikal låsing.
ADVARSEL Det anbefales å utføre de
ovennevnte manøvrene fra utsiden
av bilen.Velting av rygglenene på baksetene
på tredje rad
15)4)
Gå frem som forklart nedenfor:
senk nakkestøttene helt på
baksetene på tredje rad, og flytt
sikkerhetsselene til siden, og kontroller
at selene er riktig strukket ut, uten
vridninger;
dra anordning A fig. 15 oppover for
å velte rygglenet på det høyre eller
venstre setet. Rygglenet vil automatisk
bli veltet fremover. Følg seteryggen i
første fasen av snuoperasjonen, hvis
nødvendig.
13F0Y0375C
14F0Y0073C
15F0Y0381C
16
BLI KJENT MED DIN BIL

FORSIKTIG
7)Alle justeringer må utføres når bilen står
stille.
8)Når reguleringsspaken slippes, skal du
alltid sjekkeat setet er låst på guidene ved å
prøve å flytte den frem og tilbake.
Mangelen av denne blokkering kan
resultere i at setet beveger seg plutselig og
føre til at du mister kontrollen over bilen.
9)Ikke beveg bordet festet på det fremre
passasjersetet dersom et barn sitter der
eller er festet i det tilhørende barnesetet.
10)Ikke kjør med avlastningsbordet
nedslått; forsikre deg alltid om at det er
riktig lukket.
11)Før du begynner å kjøre må du sjekke
at setene er orientert med kjøreretningen,
og at sitter helt fast i festeanordningene.
Kun denne stillingen garanterer korrekt
bruk av sikkerhetsbeltene.
12)Under manøveren for tilbakesetting av
baksetene på andre rad, sett deg ordentlig
på baksetene på tredje rad, og forsikre
deg om at føttene ikke går over den røde
stripen på gulvet.
13)Dersom det sitter passasjerer på
setene på tredje rad, må baksetet på andre
rad være riktig forankret i gulvet og
rygglenet må være i vertikal posisjon.
14)Kontroller at seteryggene er korrekt
hektet på begge sider for å forhindre at de
kan kastes fremover og skade eventuelle
passasjerer, ved kraftig nedbremsing. Riktig
hekting signaliseres av en metallisk
klikkelyd.15)Ikke flytt på setet dersom det sitter et
barn der.FORSIKTIG
2)Polstringens stoff på setene er
dimensjonert for å tåle lang slitasje ved
normal bruk av bilen. Uansett er det
nødvendig å forebygge friksjon og/eller
langvarig bruk av tilbehør som
metallspenner, hekter, borrelås og
lignende, fordi de innvirker på en lokalisert
måte og med høyt trykk på stoffet og
kan derfor skade fôret.
3)Før du legger ned passasjersetets bord,
fjern enhver gjenstand på dette.
4)Før du legger ned setets rygglene, fjern
enhver gjenstand på dette.
NAKKESTØTTE
REGULERINGER
16)
Oppjustering: hev nakkestøttene til du
hører et klikkende lyd.
Nedjustering: trykk på tasten A fig. 16
(fremre nakkestøtte) og A fig. 17 (bakre
nakkestøtte) og senk ned nakkestøtten.
16F0Y0060C
17F0Y0061C
17

FJERNING
For å fjerne nakkestøttene må man
justere dem helt opp, trykke på tastene
A og B fig. 16 (fremre nakkestøtte)
eller A og B fig. 17 (bakre nakkestøtte)
på siden av de to støttene, fjern
deretter nakkestøtten ved å dra den
oppover.
ADVARSEL Under bruk av baksetene,
må alltid nakkestøttene holdes i "helt
uttrekt" posisjon.
FORSIKTIG
16)Hodestøttene må innstilles slik at
hodet, og ikke halsen, hviler på dem. Bare i
denne stilling har de en beskyttende
virkning.
RATT
17) 18)
REGULERINGER
Rattet kan justeres i aksial og vertikal
retning. For å utføre justeringen, flytter
du spaken A fig. 18 nedover til posisjon
1. Juster rattet til den beste posisjonen
og lås det deretter i denne posisjonen
ved å sette spaken A i posisjon 2.
FORSIKTIG
17)Justeringer må bare utføres med bilen
stoppet og motoren slått av.
18)Det er absolutt forbudt å tillate inngrep
på ettermarkedet, noe som resulterer i
tukling med styringen eller rattstammen
(f.eks. installasjon av anti-tyverianlegg),
som kan føre til alvorlige
sikkerhetsproblemer, samt manglende
samsvar med bilens typegodkjenning
i tillegg til redusert ytelse og systemgaranti.
18F0Y0605C
18
BLI KJENT MED DIN BIL

BAKSPEILER
INNVENDIGE SPEIL
Speilet er forsynt med en
sikkerhetsanordning som gjør at det
løsner hvis en passasjer støter hardt
mot det. Bruk spaken A fig. 19 for
å justere speilet til to forskjellige
posisjoner: normal eller avblending.
INNVENDIG
ELEKTROKROMATISK
SPEIL
(for versjoner/markeder hvor dette
finnes)
Det elektrokromatiske speilet fig. 20 har
en PÅ/AV-tast for aktivering/
deaktivering av den elektrokromatiske
funksjonen. Når du velger reversgir, har
speilet alltid fargen for daglig bruk.UTVENDIGE SPEILER
Manuell justering
Fra inne i kjøretøyet, bruk spaken A fig.
21 for å regulere speilet.
Manuell sammenlegging
Om nødvendig kan speilene felles inn
fra stillingen "helt åpen" til stillingen "helt
lukket".Elektrisk regulering
(for versjoner/markeder hvor dette
finnes)
Justering av speilene kan bare utføres
med tenningsnøkkelen på MAR.
For å utføre reguleringen, gå frem som
forklart:
Velg ønsket speil (høyre eller venstre)
med bryteren A fig. 22.
Sett bryteren A i posisjonen B og
juster det utvendige venstre bakspeilet.
Sett bryteren A i posisjonen D og
juster det utvendige høyre bakspeilet.
Når du er ferdig med justeringen, setter
du bryteren A tilbake i den nøytrale
midtre låsestillingen C.
Elektrisk vending
(for versjoner/markeder hvor dette
finnes)
De elektriske speilene kan kun felles inn
når tenningsnøkkelen står på MAR.
19F0Y0223C
20F0Y0225C
21F0Y0275C
22F0Y0606C
19

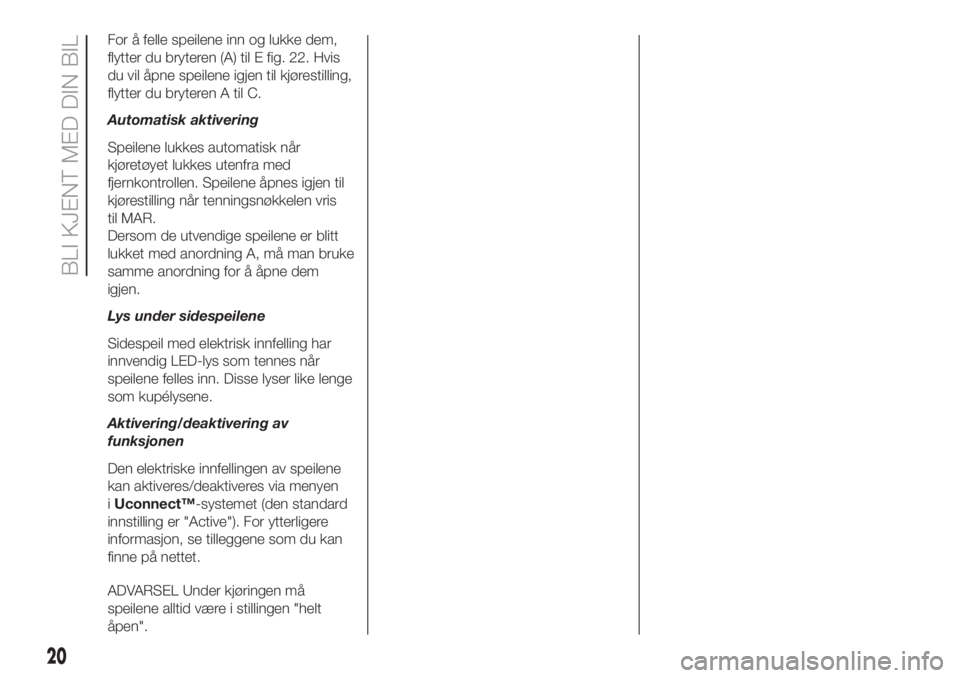

For å felle speilene inn og lukke dem,
flytter du bryteren (A) til E fig. 22. Hvis
du vil åpne speilene igjen til kjørestilling,
flytter du bryteren A til C.
Automatisk aktivering
Speilene lukkes automatisk når
kjøretøyet lukkes utenfra med
fjernkontrollen. Speilene åpnes igjen til
kjørestilling når tenningsnøkkelen vris
til MAR.
Dersom de utvendige speilene er blitt
lukket med anordning A, må man bruke
samme anordning for å åpne dem
igjen.
Lys under sidespeilene
Sidespeil med elektrisk innfelling har
innvendig LED-lys som tennes når
speilene felles inn. Disse lyser like lenge
som kupélysene.
Aktivering/deaktivering av
funksjonen
Den elektriske innfellingen av speilene
kan aktiveres/deaktiveres via menyen
iUconnect™-systemet (den standard
innstilling er "Active"). For ytterligere
informasjon, se tilleggene som du kan
finne på nettet.
ADVARSEL Under kjøringen må
speilene alltid være i stillingen "helt
åpen".
20
BLI KJENT MED DIN BIL

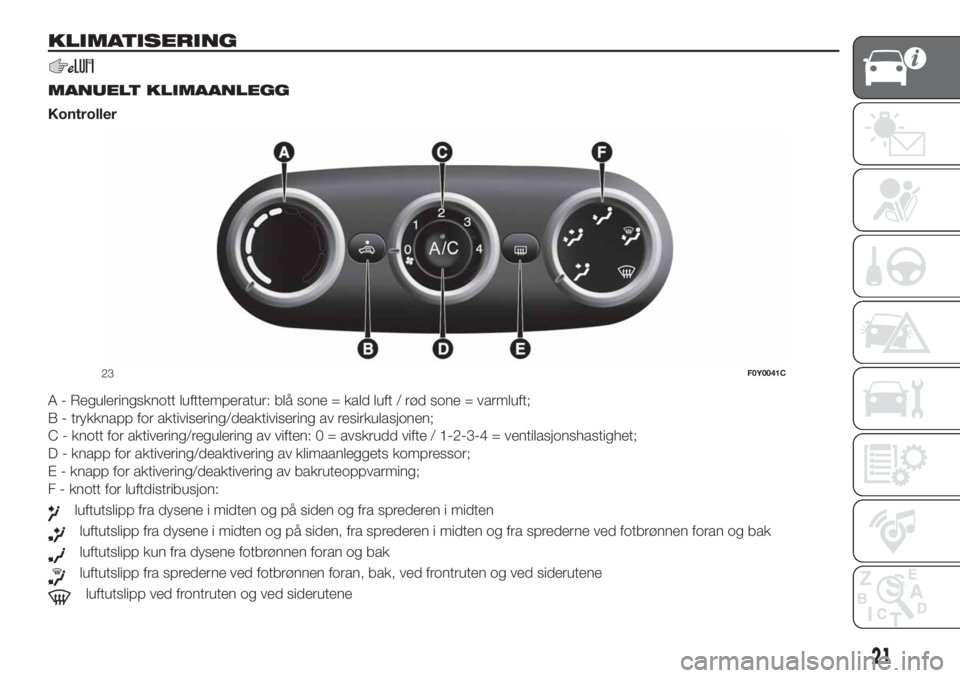

KLIMATISERING
.
MANUELT KLIMAANLEGG
Kontroller
A - Reguleringsknott lufttemperatur: blå sone = kald luft / rød sone = varmluft;
B - trykknapp for aktivisering/deaktivisering av resirkulasjonen;
C - knott for aktivering/regulering av viften: 0 = avskrudd vifte / 1-2-3-4 = ventilasjonshastighet;
D - knapp for aktivering/deaktivering av klimaanleggets kompressor;
E - knapp for aktivering/deaktivering av bakruteoppvarming;
F - knott for luftdistribusjon:
luftutslipp fra dysene i midten og på siden og fra sprederen i midten
luftutslipp fra dysene i midten og på siden, fra sprederen i midten og fra sprederne ved fotbrønnen foran og bak
luftutslipp kun fra dysene fotbrønnen foran og bak
luftutslipp fra sprederne ved fotbrønnen foran, bak, ved frontruten og ved siderutene
luftutslipp ved frontruten og ved siderutene
23F0Y0041C
21

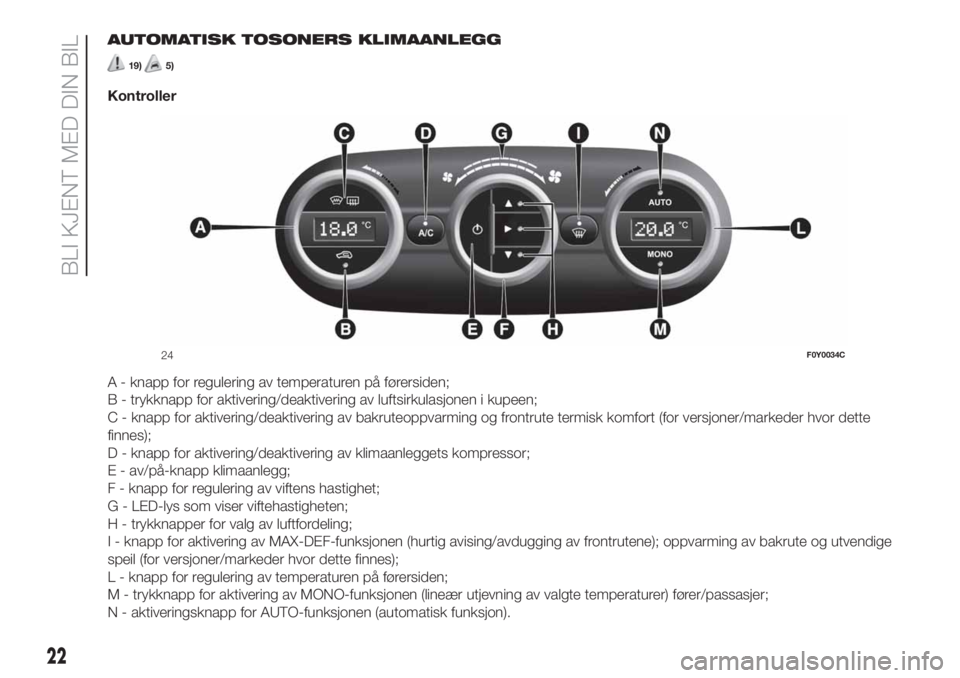

AUTOMATISK TOSONERS KLIMAANLEGG
19)5)
Kontroller
A - knapp for regulering av temperaturen på førersiden;
B - trykknapp for aktivering/deaktivering av luftsirkulasjonen i kupeen;
C - knapp for aktivering/deaktivering av bakruteoppvarming og frontrute termisk komfort (for versjoner/markeder hvor dette
finnes);
D - knapp for aktivering/deaktivering av klimaanleggets kompressor;
E - av/på-knapp klimaanlegg;
F - knapp for regulering av viftens hastighet;
G - LED-lys som viser viftehastigheten;
H - trykknapper for valg av luftfordeling;
I - knapp for aktivering av MAX-DEF-funksjonen (hurtig avising/avdugging av frontrutene); oppvarming av bakrute og utvendige
speil (for versjoner/markeder hvor dette finnes);
L - knapp for regulering av temperaturen på førersiden;
M - trykknapp for aktivering av MONO-funksjonen (lineær utjevning av valgte temperaturer) fører/passasjer;
N - aktiveringsknapp for AUTO-funksjonen (automatisk funksjon).
24F0Y0034C
