2019 FIAT 500L Drift- og vedlikeholdshåndbok (in Norwegian)

“Fix&Go
Automatic"-SETT
124) 125)
52)2)
BESKRIVELSE
Settet Fix&Go Automatic er plassert i
bagasjerommet, i en egen beholder.
I boksen finnes også skrutrekkeren,
slepekroken og trakten for
drivstofftilførsel ved nødstilfeller. Du får
tilgang til settet ved å åpne bakluken,
fjerne lasteplanet og løfte opp
teppebelegget.
FREMGANGSMÅTE
Gå frem som forklart nedenfor:
stoppe bilen i en posisjon som ikke
er farlig for møtende trafikk, der du
kan bytte hjulet trygt. Du bør helst
stoppe på et egnet sted, en møteplass,
parkeringsplass, rasteplass eller
bensinstasjon. Bakken skal helst være
flat og tilstrekkelig hard.
Slå av motoren, trekk til
håndbremsen og legg inn 1.gir eller
reversgiret. Pass på at eventuelle
passasjerer går ut av bilen og står på et
trygt sted, slik at de ikke er til hinder
for trafikken og ikke kan komme til
skade. Ha på deg en refleksvest
(lovpålagt) før du forlater bilen.
sett flasken A fig. 117 med
tetningsvæske på plass i kompressoren
B og skyv den hardt nedover. Dra av
hastighetsklistremerket C og fest det på
et godt synlig sted.
Bruk hansker.
ta av dekkventilhetten og skru den
gjennomsiktige slangen til
tetningsvæsken D fig. 117 på ventilen.
Bruker du en 250 ml patron har festet til
gjennomsiktige slangen en avtagbar
hylse som gjør det enklere å fjerne den.
Kontroller at ON/OFF-knappen F fig.
119 er av (knappen er ikke trykt inn)
sett strømkontakten E fig. 118 inn i
12V uttaket i bilen og start motoren
start kompressoren ved trykke på
ON/OFF-knappen F fig. 119. Når
manometeret G viser anbefalt trykk (se
avsnittet "Hjul" i kapittelet "Tekniske
data" eller egen etikett), slår du av
kompressoren ved å trykke på
ON/OFF-knappen.
117F0Y0624C
118F0Y0625C
119F0Y0626C
127

trykk på utløserknappen H, ta
flasken A fig. 120 ut av kompressoren
og løft flasken opp.
Hvis manometeret G fig. 119 viser
lavere trykk enn 1,8 bar (26 psi) etter at
kompressoren har gått i 15 minutter,
slår du kompressoren av, kobler
slangen med tetningsvæsken D fig. 117
fra dekkventilen og tar flasken A ut av
kompressoren.
Flytt kjøretøyet ca. 10 meter slik at
tetningsstoffet kan fordele seg. Stans
bilen et trygt sted. Sett på håndbrekket
og gjenopprett trykket med den svarte
pumpeslangen L fig. 121 til du har
oppnådd anbefalt trykk. Hvis du etter
15 minutter fremdeles ikke oppnår
et trykk på minst 1,8 bar (26 psi), skal
du ikke begynne å kjøre. Ta kontakt
med et verksted i Fiats servicenettet.Etter at du har kjørt ca. 8 km / 5 miles
fig. 122, setter du bilen på et trygt
og beleilig sted. Trekk til håndbremsen.
Ta kompressoren og gjenopprett trykket
med den svarte pumpeslangen L fig.
121.Hvis det viste trykket er over 1,8 bar (26
psi), gjenoppretter du trykket. Kjør
forsiktig og raskest mulig videre til et
verksted i Fiats servicenettet. Hvis
trykket du avleser er lavere enn 1,8 bar
(26 psi), skal du ikke kjøre videre, men
ta kontakt med et verksted i Fiats
servicenettet.
GJENOPPRETTE
TRYKKET
Gå frem som forklart nedenfor:
stans bilen på et trygt sted som
forklart ovenfor og sett på håndbrekket
dra ut den svarte luftslangen og
lås den godt fast til ventilen. Følg
anvisningene ovenfor.
Trykk på knappen M fig. 119 for
luftutslipp for å justere eventuelt
overtrykk i dekket.
BYTTE PATRON
Gå frem som forklart nedenfor:
bruk utelukkende originale flasker,
tilgjengelig hos Fiats servicenett.
for å ta ut flasken trykker du på
utløserknappen og løfter den opp (se
beskrivelse ovenfor).
120F0Y0627C
121F0Y0629C
122F0Y0628C
128
I NØDSSITUASJONER

FORSIKTIG
124)NB! Overstig ikke 80 km/t. Ikke
akselerere og bremse altfor brått. Settet
utfører en midlertidig reparasjon. Dekket
må derfor kontrolleres og repareres av en
spesialist så snart som mulig. Før du
bruker settet må du kontrollere at dekket
ikke er for ødelagt og at felgen er i god
stand. I motsatt fall skal du ikke bruke
settet, men heller ringe etter veihjelp. Ikke
fjern fremmedlegemer fra dekket. La aldri
kompressoren være aktivert i mer enn
20 sammenhengende minutter: fare for
overoppheting.
125)Informasjon som kreves i henhold til
gjeldende forskrifter er skrevet på
merkelappen som er festet på Fix&Go-
flasken. Les etiketten nøye før bruk, for å
hindre feilbruk. Settet må brukes av
voksne, og får ikke bli brukes til
mindreårige.
FORSIKTIG
52)Tetningsvæsken er virksom ved
temperaturer på mellom -40 °C og +55 °C.
Tetningsvæsken har en begrenset levetid.
Du kan reparere dekk som har fått skader
på slitebanen inntil maksimum 6 mm i
diameter. Vis flasken og etiketten til
teknikerne som skal håndtere dekket som
er blitt behandlet med
dekkreparasjonssettet.
FORSIKTIG
2)Avhende sylinderen og tetningsvæsken
ute i miljøet. Avhendes i henhold til lokale
og nasjonale forskrifter.
BYTTE EN LYSPÆRE
126) 127) 128) 129)53) 54)
GENERELL
INFORMASJON
Før du bytter en pære, sjekk om
kontaktene er oksidert.
Brente lyspærer må byttes ut med
andre av samme type og effekt
Etter at du har bytt en lyspære i
frontlysene, kontroller alltid at
lysstrålens retning er riktig.
Når et lys ikke fungerer, skal du
sjekke at tilsvarende sikring er intakt, før
du bytter den. Se avsnittet "Skifte
sikringer" i dette kapittelet for plassering
av sikringene.
ADVARSEL Når været er kaldt eller vått
eller etter et kraftig regnvær eller etter
vasking, kan overflaten på frontlysene
eller baklysene være dampe og/eller det
kan dannes kondensdråper på
innsiden. Det er et naturlig fenomen på
grunn av forskjellen i temperatur og
luftfuktighet mellom innsiden og utsiden
av glasset. Det indikerer ikke en feil og
påvirker ikke den normale driften av
belysningsutstyret. Dampen forsvinner
raskt ved å slå på lyset, med start fra
midten av ventilen, og strekker seg
gradvis ut mot kantene.
129

TYPE LAMPER
BrukType Power
Nærlys/fjernlys H7 55W
Kjørelys (DRL) LED-lys + W21W-lampe 21W
Posisjoner foran LED –
Baklys/Stopplys P21/5W 21W/5W
Blinklys foran PY21W 21W
Sideblinklys WY5W 5W
Blinklys bak P21W 21W
Tredje stopplys LED –
Tåkelys H11 55W
Ryggelys W16W 16W
Tåkebaklys W16W 16W
Registreringsnummer C5W 5W
Belysningsenhet foran C5W 5W
Belysningsenheter foran (solskjermer) C5W 5W
Lampe i bagasjerom W5W 5W
Belysningsenhet i hanskerommet C5W 5W
Bakre taklys C5W 5W
130
I NØDSSITUASJONER

ØVRE FRONTLYSENHET
Inneholder lyspærene for blinklys og
nærlys.
Lampenes plassering er som følger fig.
123:
A: blinklys
B: nærlys
BLINKLYS
For å bytte lyspærer gjør som følger:
Ta av dekselet A fig. 123.
Drei pæreholderen B fig. 124 mot
klokken, ta ut pæren C og bytt den ut.
Sett den nye lyspæren på
pæreholderen, og pass på at den sitter
godt på plass.
Sett pæreholderen inn igjen og drei
den med klokken til den klikker på
plass.
Sett tilslutt på dekselet A fig. 123
igjen.NÆRLYS
For å bytte lyspærer gjør som følger:
Ta av dekselet B fig. 123.
fjern koblingsstykke-enheten og
pæreholder C fig. 125 ved å trekke
dem utover;
Trekk lyspæren D ut av kontakten E
og bytt den ut.
Sett den nye lyspæren på
kontakten, og pass på at den sitter
godt på plass.
sett inn igjen koblingsstykke-
enheten og pæreholder C på sin
tilhørende plass;
Sett tilslutt på dekselet B fig. 123
igjen.
NEDRE FRONTLYSENHET
Den består av lyspærene for nærlys og
posisjons-/kjørelys (DRL).
Lampenes plassering er som følger fig.
126:
C: fjernlys
D: posisjonslys/kjørelys (DRL)
123F0Y0021C
124F0Y0022C
125F0Y0023C
126F0Y0499C
131

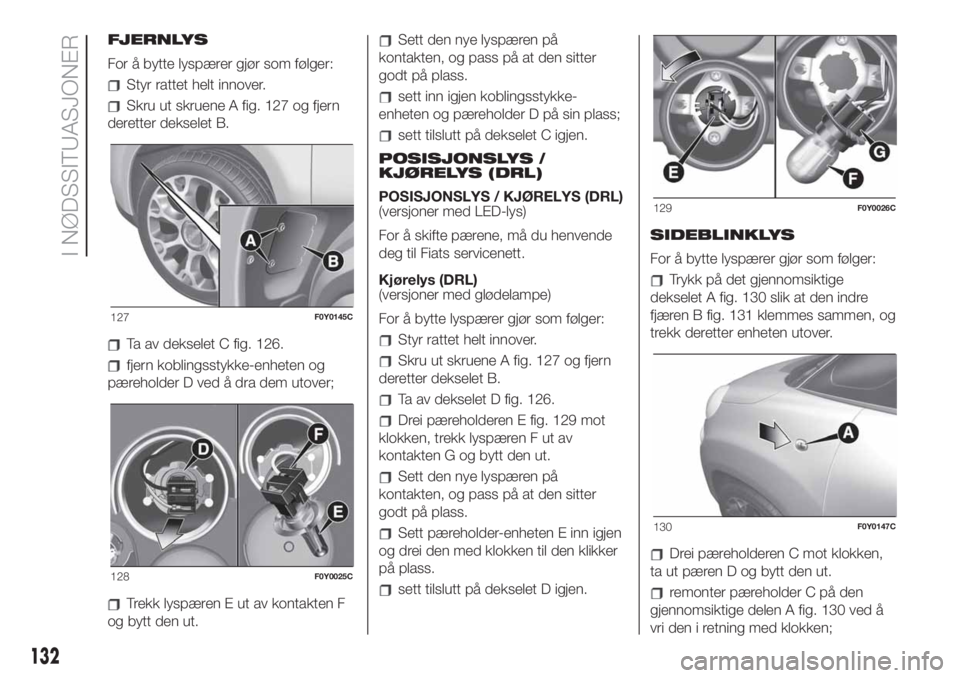

FJERNLYS
For å bytte lyspærer gjør som følger:
Styr rattet helt innover.
Skru ut skruene A fig. 127 og fjern
deretter dekselet B.
Ta av dekselet C fig. 126.
fjern koblingsstykke-enheten og
pæreholder D ved å dra dem utover;
Trekk lyspæren E ut av kontakten F
og bytt den ut.
Sett den nye lyspæren på
kontakten, og pass på at den sitter
godt på plass.
sett inn igjen koblingsstykke-
enheten og pæreholder D på sin plass;
sett tilslutt på dekselet C igjen.
POSISJONSLYS /
KJØRELYS (DRL)
POSISJONSLYS / KJØRELYS (DRL)
(versjoner med LED-lys)
For å skifte pærene, må du henvende
deg til Fiats servicenett.
Kjørelys (DRL)
(versjoner med glødelampe)
For å bytte lyspærer gjør som følger:
Styr rattet helt innover.
Skru ut skruene A fig. 127 og fjern
deretter dekselet B.
Ta av dekselet D fig. 126.
Drei pæreholderen E fig. 129 mot
klokken, trekk lyspæren F ut av
kontakten G og bytt den ut.
Sett den nye lyspæren på
kontakten, og pass på at den sitter
godt på plass.
Sett pæreholder-enheten E inn igjen
og drei den med klokken til den klikker
på plass.
sett tilslutt på dekselet D igjen.SIDEBLINKLYS
For å bytte lyspærer gjør som følger:
Trykk på det gjennomsiktige
dekselet A fig. 130 slik at den indre
fjæren B fig. 131 klemmes sammen, og
trekk deretter enheten utover.
Drei pæreholderen C mot klokken,
ta ut pæren D og bytt den ut.
remonter pæreholder C på den
gjennomsiktige delen A fig. 130 ved å
vri den i retning med klokken;
127F0Y0145C
128F0Y0025C
129F0Y0026C
130F0Y0147C
132
I NØDSSITUASJONER

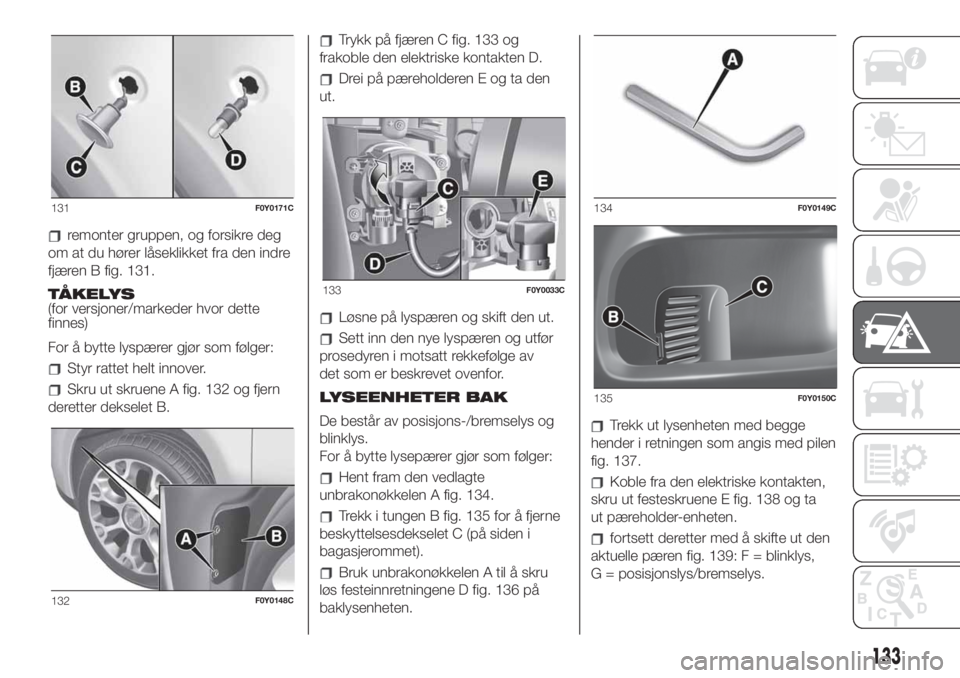

remonter gruppen, og forsikre deg
om at du hører låseklikket fra den indre
fjæren B fig. 131.
TÅKELYS
(for versjoner/markeder hvor dette
finnes)
For å bytte lyspærer gjør som følger:
Styr rattet helt innover.
Skru ut skruene A fig. 132 og fjern
deretter dekselet B.
Trykk på fjæren C fig. 133 og
frakoble den elektriske kontakten D.
Drei på pæreholderen E og ta den
ut.
Løsne på lyspæren og skift den ut.
Sett inn den nye lyspæren og utfør
prosedyren i motsatt rekkefølge av
det som er beskrevet ovenfor.
LYSEENHETER BAK
De består av posisjons-/bremselys og
blinklys.
For å bytte lysepærer gjør som følger:
Hent fram den vedlagte
unbrakonøkkelen A fig. 134.
Trekk i tungen B fig. 135 for å fjerne
beskyttelsesdekselet C (på siden i
bagasjerommet).
Bruk unbrakonøkkelen A til å skru
løs festeinnretningene D fig. 136 på
baklysenheten.
Trekk ut lysenheten med begge
hender i retningen som angis med pilen
fig. 137.
Koble fra den elektriske kontakten,
skru ut festeskruene E fig. 138 og ta
ut pæreholder-enheten.
fortsett deretter med å skifte ut den
aktuelle pæren fig. 139: F = blinklys,
G = posisjonslys/bremselys.
131F0Y0171C
132F0Y0148C
133F0Y0033C
134F0Y0149C
135F0Y0150C
133

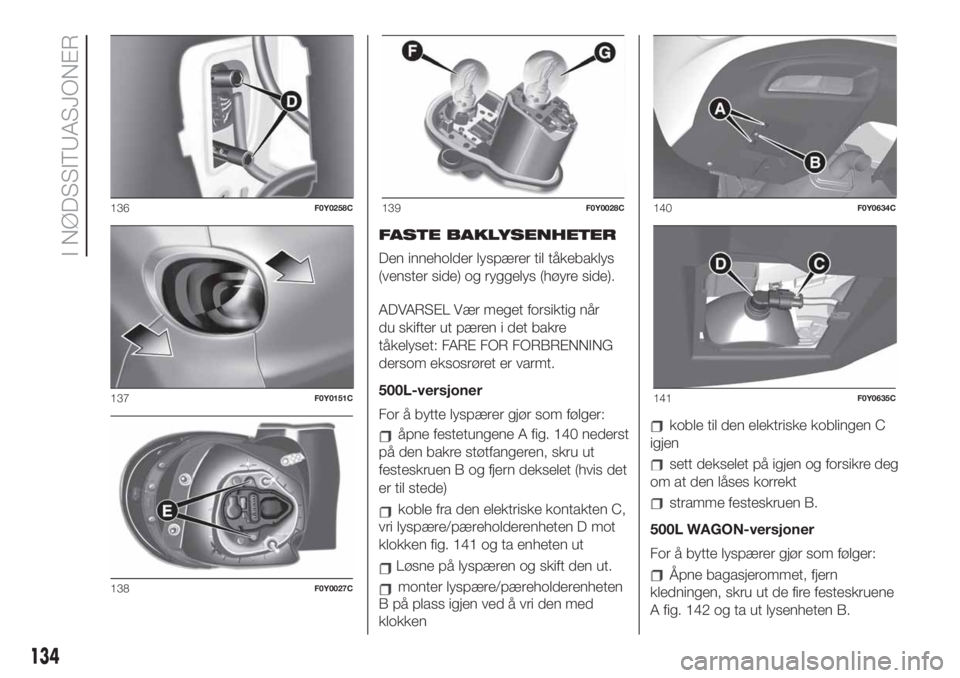

FASTE
BAKLYSENHETER
Den
inneholder
lyspærer
til
tåkebaklys

(venster
side)
og
ryggelys
(høyre
side).
ADVARSEL
Vær
meget
forsiktig
når

du
skifter
ut
pæren
i
det
bakre

tåkelyset:
FARE
FOR
FORBRENNING

dersom
eksosrøret
er
varmt.
500L-versjoner
For
å
bytte
lyspærer
gjør
som
følger:
ÌQOF
GFTUFUVOHFOF
"
GJH

OFEFSTU

QÌ
EFO
CBLSF
TU“UGBOHFSFO

TLSV
VU

GFTUFTLSVFO
#
PH
GKFSO
EFLTFMFU
IWJT
EFU

FS
UJM
TUFEF

koble
fra
den
elektriske
kontakten
C,

vri
lyspære/pæreholderenheten
D
mot

klokken
fig.
141
og
ta
enheten
ut
Løsne
på
lyspæren
og
skift
den
ut.
monter
lyspære/pæreholderenheten

B
på
plass
igjen
ved
å
vri
den
med

klokken
koble til den elektriske koblingen C
igjen
sett dekselet på igjen og forsikre deg
om at den låses korrekt
stramme festeskruen B.
500L WAGON-versjoner
For å bytte lyspærer gjør som følger:
Åpne bagasjerommet, fjern
kledningen, skru ut de fire festeskruene
A fig. 142 og ta ut lysenheten B.
136F0Y0258C
137F0Y0151C
138F0Y0027C
139F0Y0028C140F0Y0634C
141F0Y0635C
134
I NØDSSITUASJONER
