2019 FIAT 500L Drift- och underhållshandbok (in Swedish)

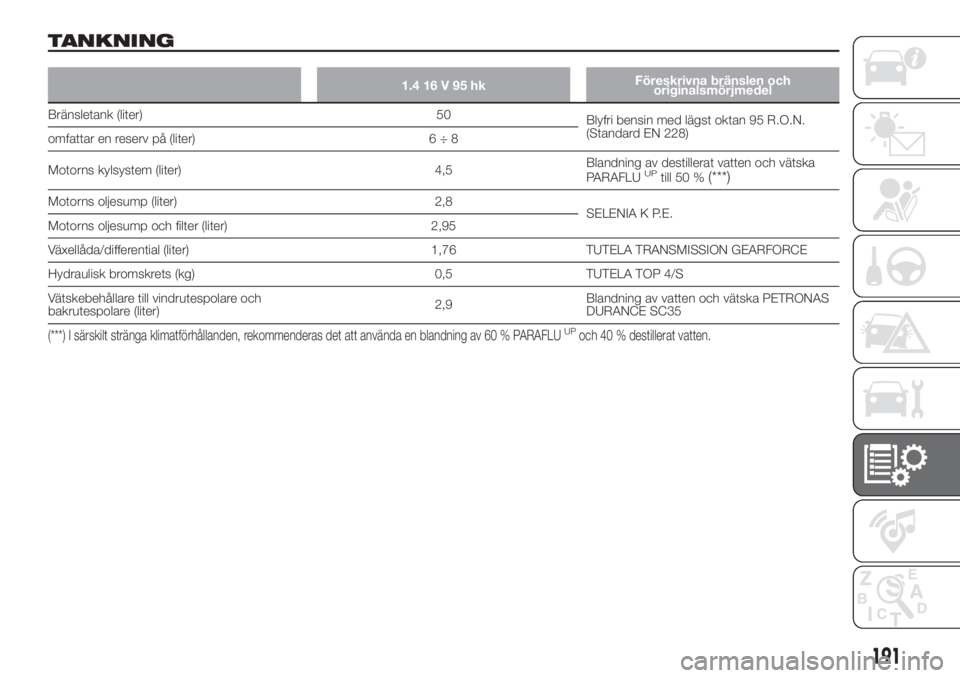

TANKNING
1.416V95hkFöreskrivna bränslen och
originalsmörjmedel
Bränsletank (liter) 50
Blyfri bensin med lägst oktan 95 R.O.N.
(Standard EN 228)
omfattar en reserv på (liter) 6 ÷ 8
Motorns kylsystem (liter) 4,5Blandning av destillerat vatten och vätska
PARAFLU
UPtill 50 %(***)
Motorns oljesump (liter) 2,8
SELENIA K P.E.
Motorns oljesump och filter (liter) 2,95
Växellåda/differential (liter) 1,76 TUTELA TRANSMISSION GEARFORCE
Hydraulisk bromskrets (kg) 0,5 TUTELA TOP 4/S
Vätskebehållare till vindrutespolare och
bakrutespolare (liter)2,9Blandning av vatten och vätska PETRONAS
DURANCE SC35
(***) I särskilt stränga klimatförhållanden, rekommenderas det att använda en blandning av 60 % PARAFLUUPoch 40 % destillerat vatten.
191

1.3 16 V Multijet 1.6 16 V MultijetFöreskrivna bränslen och
originalsmörjmedel
Bränsletank (liter) 50 50
Fordonsdiesel (standard EN590)
omfattar en reserv på (liter) 6 ÷ 8 6 ÷ 8
Motorns kylsystem (liter) 5,9 6,35Blandning av destillerat vatten
och vätska PARAFLU
UPtill 50 %(*)
Motorns oljesump (liter) med
AdBlue® (UREA)3,7 4,4
SELENIA ECO2
(**)/ SELENIA WR
FORWARD 0W-20
(***)Motorns oljesump och filter (liter)
med AdBlue® (UREA)3,9 4,8
Växellåda/differential (liter) 2,0 2,0TUTELA TRANSMISSION
GEARFORCE
Hydraulsystem för styrning av
Dualogic-växellådan (liter)0,7 – TUTELA CS SPEED
Hydraulisk bromskrets (kg) 0,5 0,5 TUTELA TOP 4/S
Vätskebehållare till
vindrutespolare och
bakrutespolare (liter)2,9 2,9Blandning av vatten och vätska
PETRONAS DURANCE SC35
AdBlue®-tank (UREA) (berörda
versioner och marknader) med
en kapacitet på cirka (liter):12 12AdBlue® (lösning med vatten
och UREA) enligt normerna DIN
70 070 och ISO 22241-1
(*) I särskilt stränga klimatförhållanden, rekommenderas det att använda en blandning av 60 % PARAFLUUPoch 40 % destillerat vatten.
(**) Versioner 1.3 Multijet 16 V
(***) Versioner 1.6 Multijet 16 V
192
TEKNISKA DATA

VÄTSKOR OCH SMÖRJMEDEL
73)
Motoroljan som finns i din bil har noga utvecklats och testats för att uppfylla kraven som anges i underhållsschemat. En
konstant användning av de indikerade smörjmedlen garanterar egenskaperna för bränsleförbrukning och utsläpp.
Smörjmedlets egenskaper är avgörande för motorns funktion och livslängd.
PRODUKTEGENSKAPER
Användning Egenskaper SpecifikationOriginalvätskor och
-smörjmedelBytesintervall
Smörjmedel till
bensinmotorer (version
1.4 16 V)SAE 5W-40ACEA C39.55535-S2SELENIA K P.E.
Contractual Technical
Reference nr. F603.C07Enligt underhållsschemat
Smörjmedel till
dieselmotorer med
AdBlue® (UREA)
(*)SAE 0W-20ACEA C59.55535-DM1SELENIA ECO2
Contractual Technical
Reference nr. F049.C18Enligt underhållsschemat
Smörjmedel till
dieselmotorer med
AdBlue® (UREA)
(**)SAE 0W-20ACEA C29.55535–DSXSELENIA WR
FORWARD
Contractual Technical
Reference nr. F013.K15Enligt underhållsschemat
(*) Versioner 1.3 Multijet 16 V
(**) Versioner 1.6 Multijet 16 V
Då det inte finns smörjmedel med de specificerade egenskaperna tillgängliga, får man för påfyllningen använda produkter som
har de indikerade egenskaperna. I detta fall garanteras inte motorns optimala prestanda.
VARNING
73)Användning av produkter med egenskaper som skiljer sig från dem som anges ovan kan förorsaka skador på motorn som inte täcks av
garantin.
193

Användning Egenskaper SpecifikationOriginalvätskor och
-smörjmedelApps
Smörjmedel och fetter
för
transmissionssystemetSyntetiskt smörjmedel av
grad SAE 75W.9.55550-MZ6 eller
MS.90030-M1TUTELA
TRANSMISSION
GEARFORCE
Contractual Technical
Reference N° F002.F10Mekanisk växel och
differentialväxel
Helsyntetisk olja med
specifik tillsats.9.55550-SA1 eller
MS.90030-H1TUTELA CS SPEED
Contractual Technical
Reference N°F005.F98Hydraulsystem för styrning
av Dualogic-växellådan
Smörjfett av
molybdensulfid, för höga
driftstemperaturer.
Konsistens NL.G.I. 1-2.9.55580-GRAS IITUTELA ALL STAR
Contractual Technical
Reference N° F702.G07Homokinetiska knutar på
hjulsidan.
Specialfett för CV-knutar
med låg
friktionskoefficient.
Konsistens NL.G.I. 0-1.9.55580-GRAS IITUTELA STAR 700
Contractual Technical
Reference N° F701.C07Homokinetiska knutar på
differentialväxelns sida.
BromsvätskaSyntetisk vätska till
broms- och
kopplingssystem.
Överstiger
specifikationerna: FMVSS
n° 116 DOT 4, ISO 4925
SAE J1704.9.55597 eller MS.90039TUTELA TOP 4/S
Contractual Technical
Reference N° F005.F15Hydrauliska bromsar och
kopplingens hydrauliska
reglage
Frostskyddsmedel till
kylareRött frostskyddsmedel
med inhiberad
monoetylenglykolbas med
organisk sammansättning.
Motsvarar normerna
CUNA NC 956-16, ASTM
D 3306.9.55523 eller MS.90032PARAFLU
UP
Contractual Technical
Reference N° F101.M01Kylkretsens
användningsprocent: 50
% vatten och 50 %
PARAFLUUP(*)
(*) Vid särskilt stränga klimatförhållanden rekommenderas att använda en blandning på 60 %PARAFLUUPoch 40 % destillerat vatten.
194
TEKNISKA DATA

Användning Egenskaper SpecifikationOriginalvätskor och
-smörjmedelApps
Tillsats av AdBlue®
(UREA) för dieselutsläpp
74) 75)
Lösning med vatten och
UREADIN 70 070 och ISO
22241-1AdBlueSka användas för
påfyllning av AdBlue®-
tanken till versioner
försedda med systemet
för selektiv katalytisk
reducering (SCR)
Spolarvätska för
vindrutespolare/
bakrutespolareBlandning av alkoholer
och ytaktiva medel.
Överstiger specifikationen
CUNA NC 956-11.9.55522 eller MS.90043PETRONAS DURANCE
SC 35
Contractual Technical
Reference N° F001.D16Används rent eller utspätt i
vindrutespolarsystem
VARNING
74)Använd endast AdBlue® (UREA) som uppfyller kraven i standarderna DIN 70 070 och ISO 22241-1. Andra vätskor kan skapa problem i
systemet: förutom avgasutsläpp uppfyller de inte lagkraven.
75)Distributionsföretagen ansvarar för att deras produkt uppfyller kraven. Följ försiktighetsåtgärderna för lagring och underhåll för att bevara
ursprungsegenskaperna. Fordonstillverkarens garanti omfattar inte några funktionsfel och skador som bilen utsätts för på grund av
användning av AdBlue® (UREA) som inte uppfyller kraven i bestämmelserna.
195
AdBlue®är ett registrerat varumärke som tillhör Verband der Automobilindustrie e.V. (VDA)
®

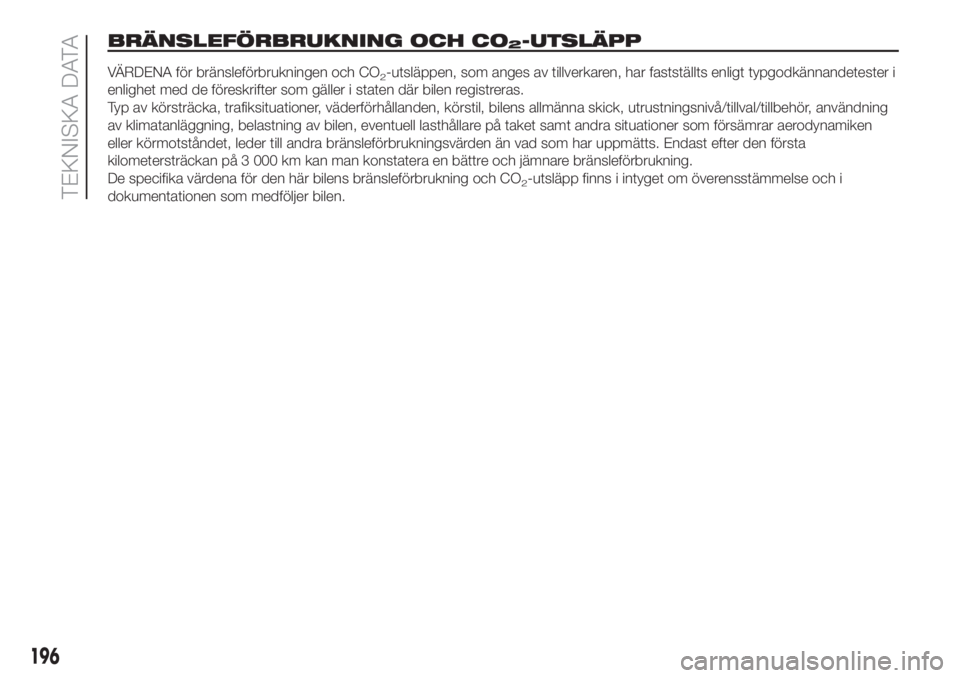

BRÄNSLEFÖRBRUKNING OCH CO2-UTSLÄPP
VÄRDENA för bränsleförbrukningen och CO2-utsläppen, som anges av tillverkaren, har fastställts enligt typgodkännandetester i
enlighet med de föreskrifter som gäller i staten där bilen registreras.
Typ av körsträcka, trafiksituationer, väderförhållanden, körstil, bilens allmänna skick, utrustningsnivå/tillval/tillbehör, användning
av klimatanläggning, belastning av bilen, eventuell lasthållare på taket samt andra situationer som försämrar aerodynamiken
eller körmotståndet, leder till andra bränsleförbrukningsvärden än vad som har uppmätts. Endast efter den första
kilometersträckan på 3 000 km kan man konstatera en bättre och jämnare bränsleförbrukning.
De specifika värdena för den här bilens bränsleförbrukning och CO
2-utsläpp finns i intyget om överensstämmelse och i
dokumentationen som medföljer bilen.
196
TEKNISKA DATA

BESTÄMMELSER FÖR BEHANDLING AV UTTJÄNTA BILAR
(För berörda versioner och marknader)
Sedan flera år har FCA utvecklat ett globalt åtagande för att skydda och respektera miljön genom en kontinuerlig förbättring av
produktionsprocesserna och genomförandet av alltmer "miljökompatibla" produkter. För att garantera kunderna en så bra
service som möjligt i förhållande till miljöstandarderna och för att uppfylla kraven i direktiv 2000/53/EG om uttjänta fordon,
erbjuder FCA sina kunder möjligheten att lämna in sitt uttjänta fordon utan extra kostnader. Europadirektivet förutser att
fordonets överlämnande görs utan att den sista innehavaren eller ägaren av fordonet ska stå för några utgifter på grund av att
fordonet inte har något marknadsvärde.
För att lämna in ditt uttjänade fordon utan extra kostnad, kontakta antingen våra återförsäljare vid köpet av en annan bil eller en
av de uppsamlings- och skrotcentraler som auktoriserats av FCA. Dessa centraler är noggrant utvalda för att garantera en
miljövänlig service av god standard för uppsamling, hantering och återvinning av uttjänta fordon.
Du kan få information om uppsamlings- och skrotcentraler antingen hos FCA-återförsäljare eller genom att ringa till numret som
står angivet i garantihäftet eller genom att besöka webbplatser för de olika FCA-märkena.
197

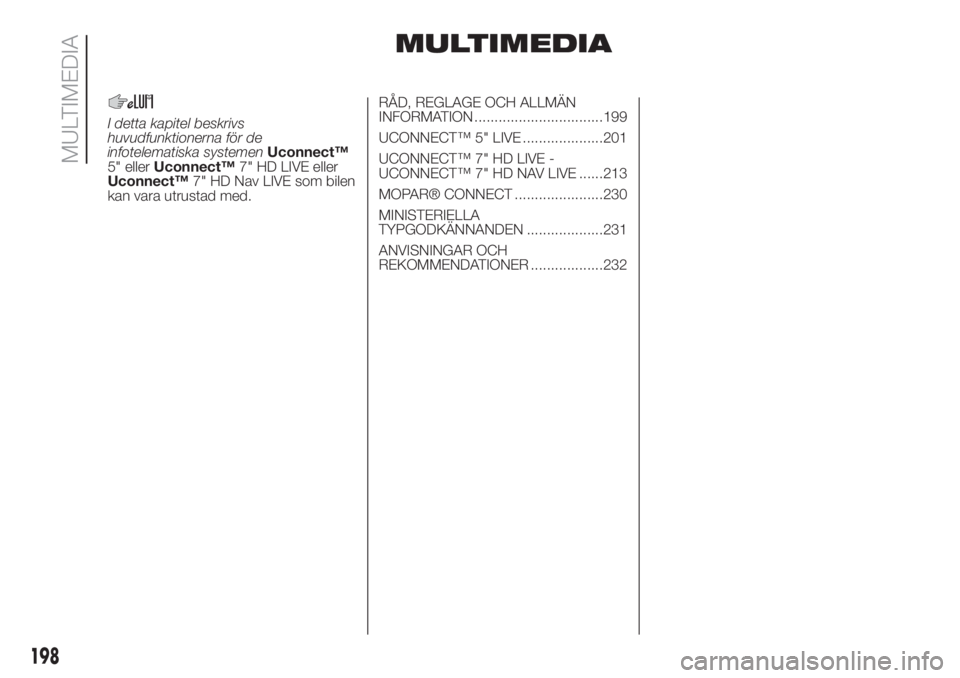

MULTIMEDIA
I detta kapitel beskrivs
huvudfunktionerna för de
infotelematiska systemenUconnect™
5" ellerUconnect™7" HD LIVE eller
Uconnect™7" HD Nav LIVE som bilen
kan vara utrustad med.RÅD, REGLAGE OCH ALLMÄN
INFORMATION ................................199
UCONNECT™ 5" LIVE ....................201
UCONNECT™ 7" HD LIVE -
UCONNECT™ 7" HD NAV LIVE ......213
MOPAR® CONNECT ......................230
MINISTERIELLA
TYPGODKÄNNANDEN ...................231
ANVISNINGAR OCH
REKOMMENDATIONER ..................232
198
