2019 FIAT 500L Drift- och underhållshandbok (in Swedish)

VARNING
6)Rengöringsmedlen är förorenande vid
utsläpp. Tvätta endast bilen på platser som
är utrustade för uppsamling och rening av
vätskorna som används för tvätten.
167

TEKNISKA DATA
Detta kapitel innehåller all information
du behöver för att förstå hur din nya bil
är konstruerad och hur den fungerar,
vilket illustreras med uppgifter, tabeller
och grafiska bilder. För entusiaster,
tekniker samt alla som vill lära känna sin
bil i detalj.IDENTIFIERINGSUPPGIFTER ..........169
MOTOR ..........................................170
HJUL ..............................................173
MÅTT ..............................................178
PRESTANDA ...................................181
VIKTER ...........................................184
TANKNING ......................................191
VÄTSKOR OCH SMÖRJMEDEL ......193
BRÄNSLEFÖRBRUKNING OCH
CO2-UTSLÄPP ...............................196
BESTÄMMELSER FÖR
BEHANDLING AV UTTJÄNTA
BILAR .............................................197
168
TEKNISKA DATA

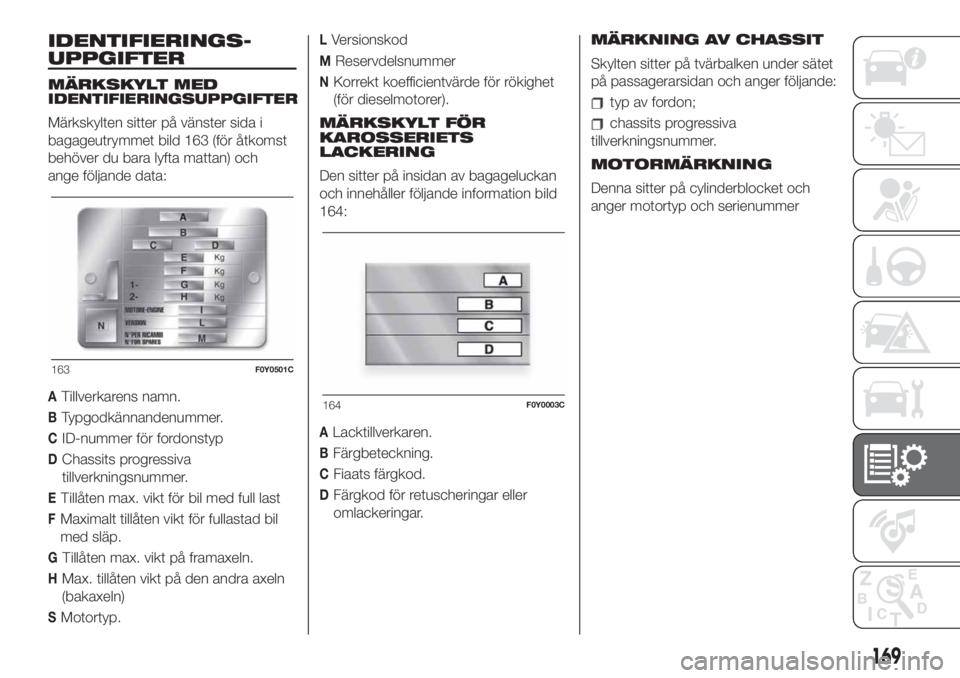

IDENTIFIERINGS-
UPPGIFTER
MÄRKSKYLT MEDIDENTIFIERINGSUPPGIFTER
Märkskylten sitter på vänster sida i
bagageutrymmet bild 163 (för åtkomst
behöver du bara lyfta mattan) och
ange följande data:
ATillverkarens namn.
BTypgodkännandenummer.
CID-nummer för fordonstyp
DChassits progressiva
tillverkningsnummer.
ETillåten max. vikt för bil med full last
FMaximalt tillåten vikt för fullastad bil
med släp.
GTillåten max. vikt på framaxeln.
HMax. tillåten vikt på den andra axeln
(bakaxeln)
SMotortyp.
LVersionskod
MReservdelsnummer
NKorrekt koefficientvärde för rökighet
(för dieselmotorer).
MÄRKSKYLT FÖR
KAROSSERIETS
LACKERING
Den sitter på insidan av bagageluckan
och innehåller följande information bild
164:
ALacktillverkaren.
BFärgbeteckning.
CFiaats färgkod.
DFärgkod för retuscheringar eller
omlackeringar.MÄRKNING AV CHASSIT
Skylten sitter på tvärbalken under sätet
på passagerarsidan och anger följande:
typ av fordon;
chassits progressiva
tillverkningsnummer.
MOTORMÄRKNING
Denna sitter på cylinderblocket och
anger motortyp och serienummer
163F0Y0501C
164F0Y0003C
169

MOTOR
Versioner 1.4 16 V 95 hk
Typkod843A1000
CykelOtto
Antal och placering av cylindrarna 4 i rad
Kolvarnas diameter och slaglängd
(mm)72,0 x 84,0
Total slagvolym (cm³) 1368
Kompressionsförhållande 11 ± 0,2
Max. effekt (EEG) (kW) 70
Max. effekt (EEG) (hk) 95
motsvarande varvtal (varv/min.) 6000
Max. vridmoment (EEG) (Nm) 127
Max. vridmoment (EEG) (kgm) 12,9
motsvarande varvtal (varv/min.) 4500
Tändstift NGK DCPR7E-N-10
Bränsle Blyfri bensin 95 R.O.N. (Standard EN 228)
Ekologisk nivå Euro 6
170
TEKNISKA DATA

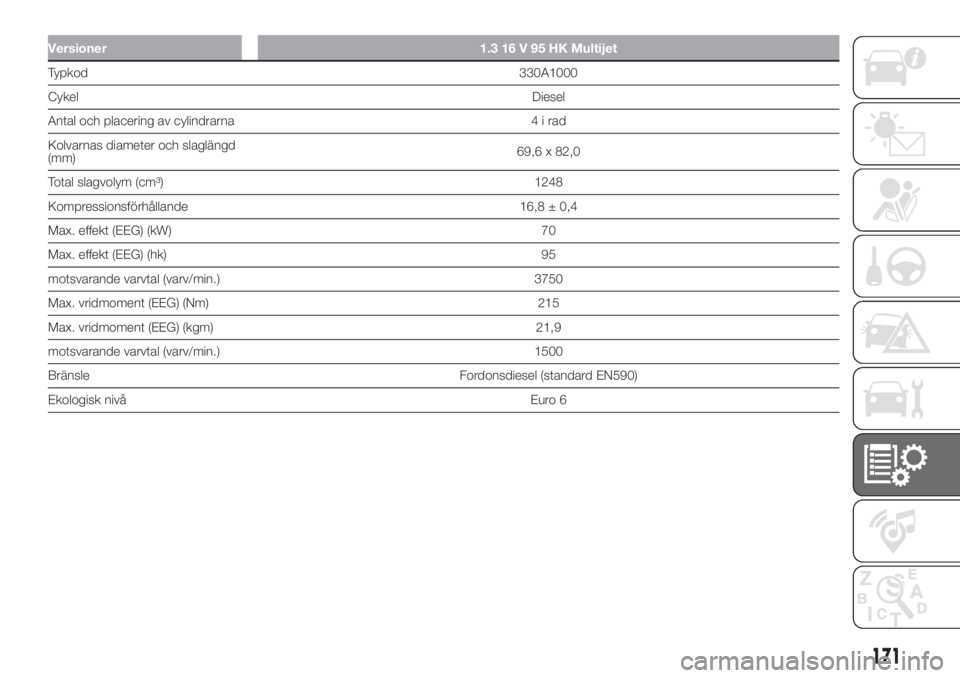

Versioner 1.3 16 V 95 HK Multijet
Typkod330A1000
CykelDiesel
Antal och placering av cylindrarna 4 i rad
Kolvarnas diameter och slaglängd
(mm)69,6 x 82,0
Total slagvolym (cm³) 1248
Kompressionsförhållande 16,8 ± 0,4
Max. effekt (EEG) (kW) 70
Max. effekt (EEG) (hk) 95
motsvarande varvtal (varv/min.) 3750
Max. vridmoment (EEG) (Nm) 215
Max. vridmoment (EEG) (kgm) 21,9
motsvarande varvtal (varv/min.) 1500
Bränsle Fordonsdiesel (standard EN590)
Ekologisk nivå Euro 6
171

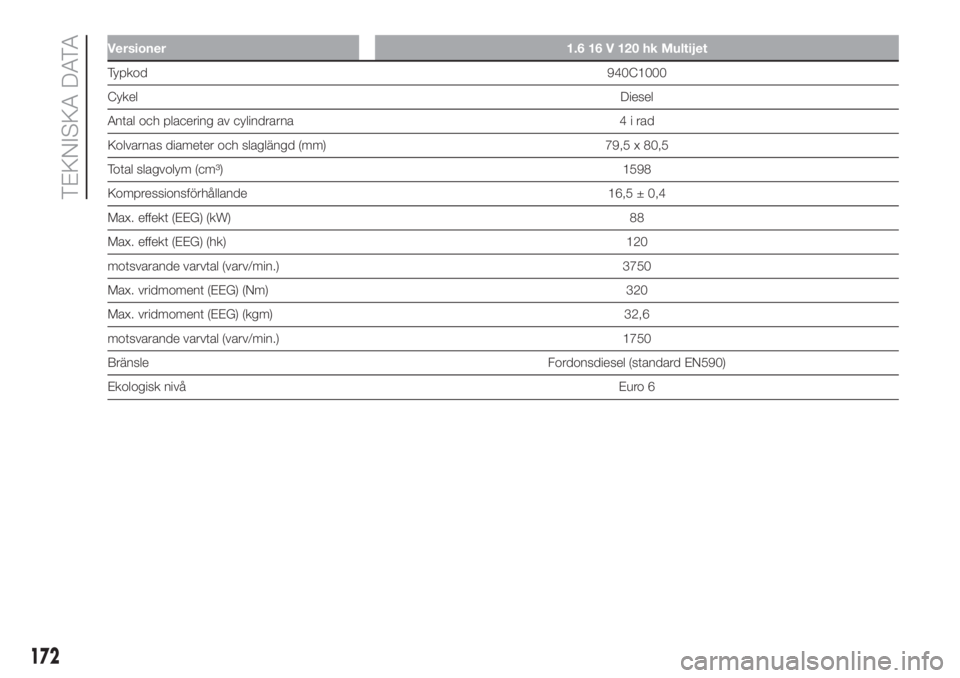

Versioner 1.6 16 V 120 hk Multijet
Typkod940C1000
CykelDiesel
Antal och placering av cylindrarna 4 i rad
Kolvarnas diameter och slaglängd (mm) 79,5 x 80,5
Total slagvolym (cm³) 1598
Kompressionsförhållande 16,5 ± 0,4
Max. effekt (EEG) (kW) 88
Max. effekt (EEG) (hk) 120
motsvarande varvtal (varv/min.) 3750
Max. vridmoment (EEG) (Nm) 320
Max. vridmoment (EEG) (kgm) 32,6
motsvarande varvtal (varv/min.) 1750
Bränsle Fordonsdiesel (standard EN590)
Ekologisk nivåEuro 6
172
TEKNISKA DATA

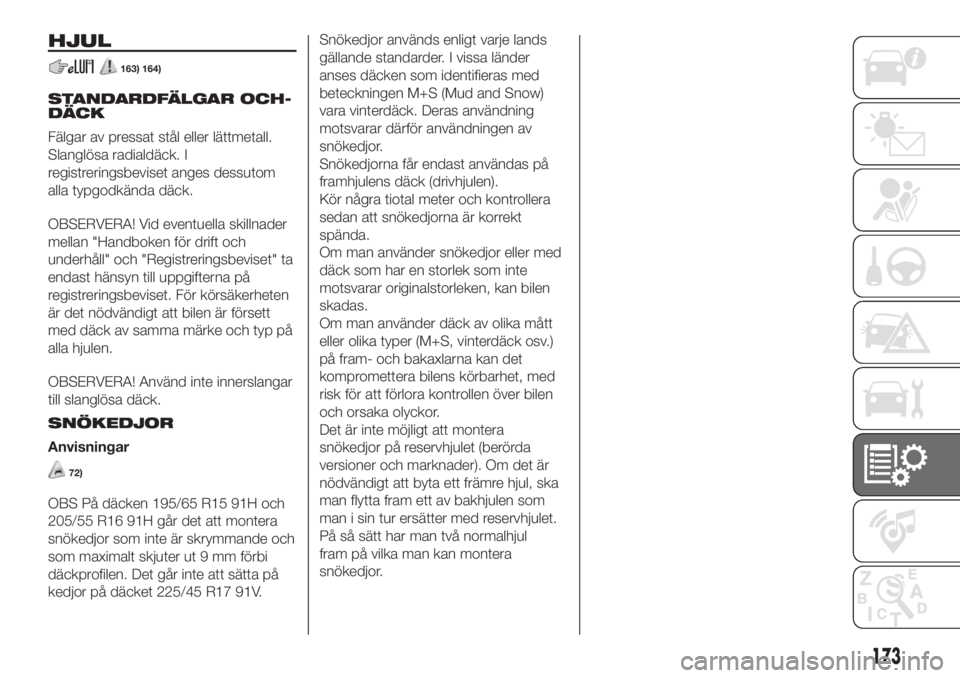

HJUL
163) 164)
STANDARDFÄLGAR OCH-
DÄCK
Fälgar av pressat stål eller lättmetall.
Slanglösa radialdäck. I
registreringsbeviset anges dessutom
alla typgodkända däck.
OBSERVERA! Vid eventuella skillnader
mellan "Handboken för drift och
underhåll" och "Registreringsbeviset" ta
endast hänsyn till uppgifterna på
registreringsbeviset. För körsäkerheten
är det nödvändigt att bilen är försett
med däck av samma märke och typ på
alla hjulen.
OBSERVERA! Använd inte innerslangar
till slanglösa däck.
SNÖKEDJOR
Anvisningar
72)
OBS På däcken 195/65 R15 91H och
205/55 R16 91H går det att montera
snökedjor som inte är skrymmande och
som maximalt skjuter ut 9 mm förbi
däckprofilen. Det går inte att sätta på
kedjor på däcket 225/45 R17 91V.Snökedjor används enligt varje lands
gällande standarder. I vissa länder
anses däcken som identifieras med
beteckningen M+S (Mud and Snow)
vara vinterdäck. Deras användning
motsvarar därför användningen av
snökedjor.
Snökedjorna får endast användas på
framhjulens däck (drivhjulen).
Kör några tiotal meter och kontrollera
sedan att snökedjorna är korrekt
spända.
Om man använder snökedjor eller med
däck som har en storlek som inte
motsvarar originalstorleken, kan bilen
skadas.
Om man använder däck av olika mått
eller olika typer (M+S, vinterdäck osv.)
på fram- och bakaxlarna kan det
kompromettera bilens körbarhet, med
risk för att förlora kontrollen över bilen
och orsaka olyckor.
Det är inte möjligt att montera
snökedjor på reservhjulet (berörda
versioner och marknader). Om det är
nödvändigt att byta ett främre hjul, ska
man flytta fram ett av bakhjulen som
man i sin tur ersätter med reservhjulet.
På så sätt har man två normalhjul
fram på vilka man kan montera
snökedjor.
173

Versioner 500L
Versioner Fälg Däck VinterdäckReservhjul(*)Fälg /
Däck
1.416V95hk6Jx15 H2 ET 39 195/65 R15 91H 195/65 R15 91Q (M+S)
4JX16 H ET 15
T135/70 R16 100M 6Jx16 H2 ET 36.5
205/55 R16 91H 205/55 R16 91Q (M+S)
6½Jx16 H2 ET 39
7Jx17 H2 ET 41 225/45 R17 91V 225/45 R17 91Q (M+S)
1.3 16 V Multijet6Jx15 H2 ET 39 195/65 R15 91H 195/65 R15 91Q (M+S)
4JX16 H ET 15
T135/70 R16 100M 6Jx16 H2 ET 36.5
205/55 R16 91H 205/55 R16 91Q (M+S)
6½Jx16 H2 ET 39
7Jx17 H2 ET 41 225/45 R17 91H 225/45 R17 91Q (M+S)
1.6 16 V Multijet6Jx16 H2 ET 36.5
205/55 R16 91H 205/55 R16 91Q (M+S)
4JX16 H ET 15
T135/70 R16 100M 6½Jx16 H2 ET 39
7Jx17 H2 ET 41 225/45 R17 91H 225/45 R17 91Q (M+S)
(*) Berörda versioner och marknader
Versioner 500L CROSS
Versioner Fälg Däck VinterdäckReservhjul(*)Fälg /
Däck
Samtliga versioner6Jx16 H2 ET 36.5
205/55 R16 91H 205/55 R16 91Q (M+S)
4JX16 H ET 15
T135/70 R16 100M 6½Jx16 H2 ET 39
7Jx17 H2 ET 41 225/45 R17 91V 225/45 R17 91Q (M+S)
7½Jx17 H2 ET 41 225/45 R17 94V 225 / 45 R17 94V (M+S)
(*) Berörda versioner och marknader.
174
