2019 FIAT 500L Drift- och underhållshandbok (in Swedish)

Varningslampa Innebörd
orangeINAKTIVERING AV SYSTEMET CITY BRAKE CONTROL - "Collision Mitigation"
(berörda versioner och marknader)
Varningslampan tänds om föraren inaktiverar systemet City Brake Control - "Collision Mitigation" eller vid en
automatisk avstängning efter ett tillfälligt fel i själva systemet. Vänd dig till Fiats servicenät så fort som
möjligt.
orangeFÖRVÄRMNING AV GLÖDSTIFT (dieselversioner)
När tändningsnyckeln vrids till MAR tänds varningslampan men ska slockna igen när glödstiften uppnått
inställd temperatur. Det går att starta motorn omedelbart efter att varningslampan slocknar.
OBSERVERA! Vid mild eller hög utomhustemperatur kan det hända att varningslampan bara är tänd en
mycket kort stund som knappt är märkbar.
Fel på föruppvärmning av glödstift
Varningslampans blinkningar indikerar fel på tändstiftens föruppvärmningssystem. Vänd dig till Fiats
servicenät så fort som möjligt.
orangeSIGNALERING OM LÅG TILLSATSNIVÅ FÖR DIESELUTSLÄPP AdBlue® (UREA)
(berörda versioner och marknader)
Varningslampan för en låg nivå av tillsatsmedlet för dieselutsläpp AdBlue® (UREA)
tänds om bilen har en
låg AdBlue® UREA-nivå.
Fyll AdBlue® (UREA)-tanken så snart som möjligt med minst 5 liter AdBlue® (UREA). Om påfyllningen sker
när AdBlue® (UREA)-tanken är helt tom, ska du vänta i 2 minuter innan du startar fordonet igen.
55

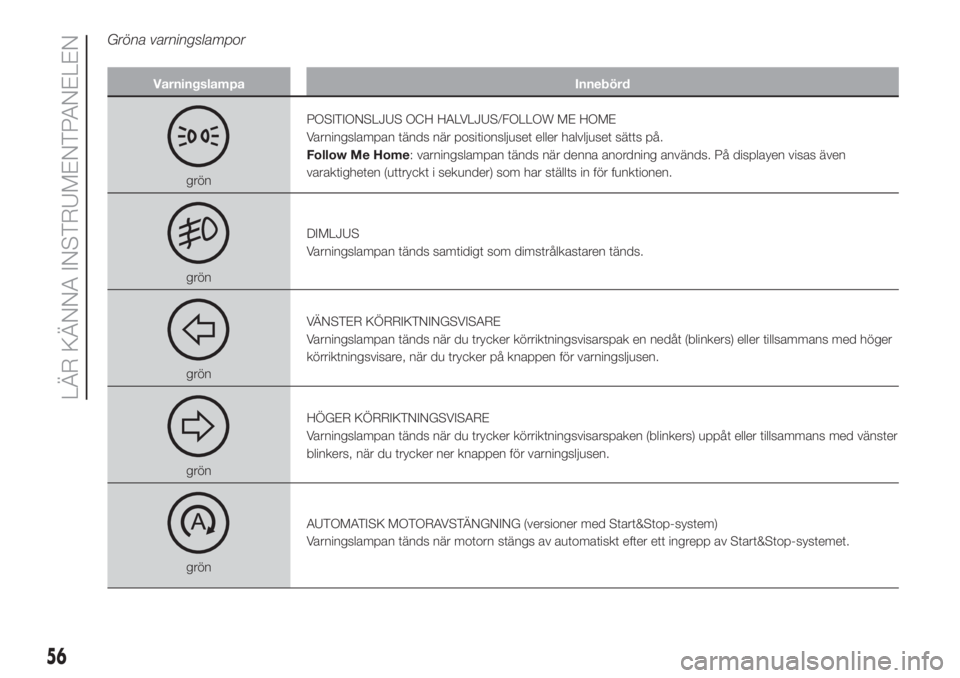

Gröna varningslampor
Varningslampa Innebörd
grönPOSITIONSLJUS OCH HALVLJUS/FOLLOW ME HOME
Varningslampan tänds när positionsljuset eller halvljuset sätts på.
Follow Me Home: varningslampan tänds när denna anordning används. På displayen visas även
varaktigheten (uttryckt i sekunder) som har ställts in för funktionen.
grönDIMLJUS
Varningslampan tänds samtidigt som dimstrålkastaren tänds.
grönVÄNSTER KÖRRIKTNINGSVISARE
Varningslampan tänds när du trycker körriktningsvisarspak en nedåt (blinkers) eller tillsammans med höger
körriktningsvisare, när du trycker på knappen för varningsljusen.
grönHÖGER KÖRRIKTNINGSVISARE
Varningslampan tänds när du trycker körriktningsvisarspaken (blinkers) uppåt eller tillsammans med vänster
blinkers, när du trycker ner knappen för varningsljusen.
grönAUTOMATISK MOTORAVSTÄNGNING (versioner med Start&Stop-system)
Varningslampan tänds när motorn stängs av automatiskt efter ett ingrepp av Start&Stop-systemet.
56
LÄR KÄNNA INSTRUMENTPANELEN

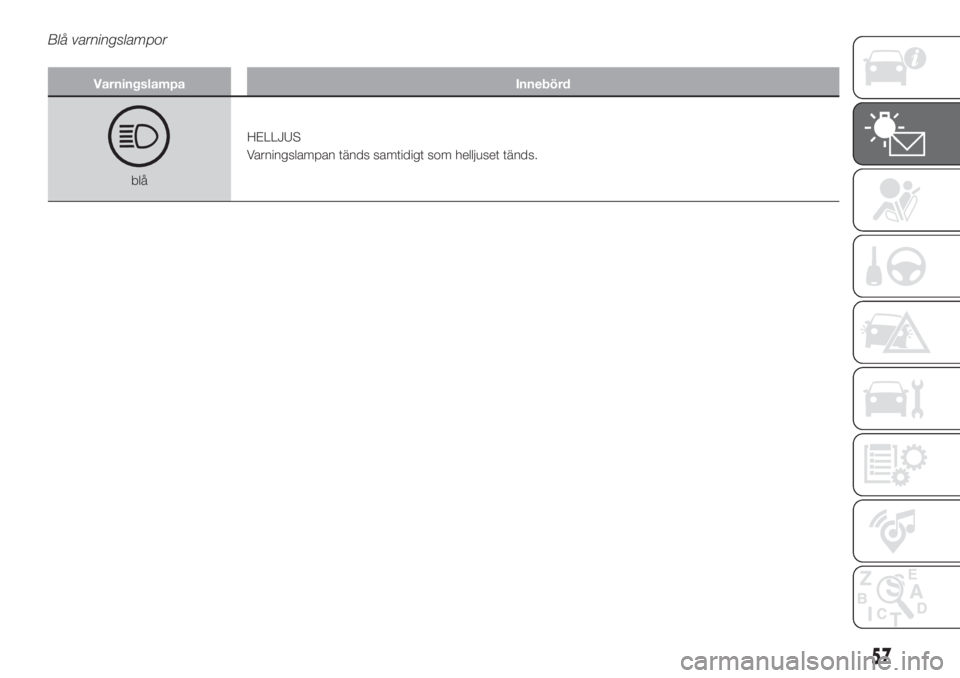

Blå varningslampor
Varningslampa Innebörd
blåHELLJUS
Varningslampan tänds samtidigt som helljuset tänds.
57

SYMBOLER OCH MEDDELANDEN SOM VISAS PÅ DISPLAYEN
Symbol Innebörd
rödFEL PÅ DUALOGIC-VÄXELLÅDAN
(berörda versioner och marknader)
Symbolen tänds vid fel på växellådan.
På displayen visas även meddelanden som gäller:
begäran om nedväxling;
otillgängligt manuellt (eller automatiskt) körläge;
tryck på bromspedalen/försenad start;
tryck på bromspedalen och upprepad manöver
växeln är inte tillgänglig;
manövern är inte tillåten:
ställa växelspaken i friläge.
17)
rödFUNKTIONSFEL PÅ AIRBAGARNA
Symbolen tänds för att signalera fel på airbagsystemet och fel på indikatorn
på instrumentpanelen.
Vänd dig till Fiats servicenät så fort som möjligt.
rödOTILLRÄCKLIGT MOTOROLJETRYCK
18)
Symbolen tänds vid otillräckligt motoroljetryck.
OBSERVERA! Använd inte bilen tills felet har eliminerats. Symbolens tändning ger ingen information om
motorns oljemängd. Nivåkontrollen måste alltid utföras manuellt.
rödDÅLIGT STÄNGD MOTORHUV
(berörda versioner och marknader)
Symbolen tänds när motorhuven inte är riktigt stängd. Stäng motorhuven korrekt.
58
LÄR KÄNNA INSTRUMENTPANELEN

Symbol Innebörd
rödDÅLIGT STÄNGD BAKLUCKA
Symbolen tänds när bakluckan inte är riktigt stängd. Stäng bakluckan korrekt.
rödDÖRRARNA ÄR INTE RIKTIGT STÄNGDA
Symbolen tänds när en eller flera dörrar inte är helt stängda. Dessutom visas bilens silhuett med öppen
dörr på displayen. Om dörrarna inte är stängda under körning hörs även en varningssignal. Stäng dörrarna
riktigt.
rödFUNKTIONSFEL PÅ GENERATORN
När symbolen tänds då motorn är på innebär det att det uppstått ett fel på generatorn. Vänd dig till Fiats
servicenät så fort som möjligt.
vitÖVERSKRIDEN HASTIGHETSGRÄNS
Symbolen (vit) tänds när den inställda hastighetsgränsen överskrids (t ex. 110 km/tim.) via displayens
inställningsmeny (det invändiga värdet uppdateras enligt den inställda hastigheten).
VARNING
17)Om man kör medan symbolen lyser, kan det leda till allvarliga skador på växellådan som kan gå sönder. Dessutom kan oljan överhettas.
Om den skulle komma i kontakt med den varma motorn eller med komponenterna i avgassystemet som håller en hög temperatur, kan brand
uppstå.
18)Om symbolen tänds under körningen, ska du omedelbart stanna motorn och vända dig till Fiats servicenät.
59

Symbol Innebörd
orangeFUNKTIONSFEL PÅ FIAT CODE-SYSTEMET
Symbolen tänds för att signalera fel på systemet Fiat CODE-systemet. Vänd dig till Fiats
servicenät så fort som möjligt.
orangeRISK FÖR IS PÅ VÄGEN
Symbolen tänds när utomhustemperaturen är under eller lika med 3°C. Vid fel på
utomhustemperaturgivaren är siffrorna som indikerar värdena ersatta av streck.
orangeFEL PÅ BRÄNSLENIVÅGIVAREN
Symbolen tänds vid fel på bränslenivågivaren. Vänd dig till Fiats servicenät så fort som
möjligt.
orangeBRÄNSLELÅSSYSTEMETS AKTIVERING
Symbolen tänds vid aktivering av bränslelåssystemet.
För återaktiveringsproceduren av bränslelåssystemet, se beskrivningen i avsnittet
"Bränslelåssystem" i kapitlet "I nödläge". Om det inte är möjligt att återställa
bränsleförsörjningen, vänd dig till Fiats servicenät.
orangeFEL PÅ BRÄNSLELÅSSYSTEMET
Symbolen tänds vid fel på bränslelåssystemet. Vänd dig till Fiats servicenät så fort som
möjligt.
orangeFÖR HÖG KOPPLINGSTEMPERATUR DUALOGIC-VÄXELLÅDA
(berörda versioner och marknader)
Symbolen tänds om Dualogic-växellådans koppling överhettas efter en särskilt tung
användning. I denna situation, ska du begränsa antalet uppstarter och växelbyten eller
stanna bilen om så krävs (stäng av motorn) tills optimala förhållanden återkommer.
orangeAKTIVERING AV SYSTEMET City Brake Control - "Collision Mitigation"
(berörda versioner och marknader)
Symbolen tänds vid aktivering av systemet City Brake Control - "Collision Mitigation".
60
LÄR KÄNNA INSTRUMENTPANELEN

Symbol Innebörd
orangeFEL PÅ SYSTEMET City Brake Control - "Collision Mitigation"
(berörda versioner och marknader)
Symbolen tänds för att signalera ett tillfälligt eller permanent fel i systemet City Brake
Control - "Collision Mitigation". Vänd dig till Fiats servicenät så fort som möjligt.
orangeDÅLIG MOTOROLJA
(berörda versioner och marknader)
Dieselversioner: symbolen fortsätter att visas i cykler om tre minuter med intervaller med
släckt symbol i fem sekunder tills oljan byts ut. Symbolen fortsätter att visas på displayen
under hela visningstiden.
Bensinversioner: symbolen tänds och försvinner sedan från displayen efter
visningscykeln.
OBSERVERA! Efter den första signaleringen, fortsätter lampan att tändas så som anges
ovan vid varje motorstart tills oljan byts ut.
När symbolen tänds betyder inte detta att det är fel på bilen, bara att man så snart som
möjligt behöver byta motorolja på grund av bilens normala användning.
Kom ihåg att motoroljans försämring påskyndas om man använder bilen endast i korta
sträckor, eftersom motorn då inte når drifttemperaturen.
Vänd dig till Fiats servicenät så fort som möjligt.
19) 20)
orangeFEL PÅ MOTOROLJANS TRYCKSENSOR
Symbolen tänds vid fel på motorns oljetrycksgivare.
orangeDET FINNS VATTEN I DIESELFILTRET (dieselversioner)
Symbolen tänds och lyser med fast sken under körningen för att meddela att det finns
vatten i dieselfiltret.21)
61

Symbol Innebörd
orangeRENGÖRING AV DPF (partikelfiltret) pågår (endast dieselversioner med DPF)
Symbolen tänds och lyser med fast sken för att visa föraren att DPF-systemet måste
rengöras för att avlägsna föroreningar (partiklar) som infångats under
regenereringsprocessen.
Symbolen tänds inte varje gång som partikelfiltret (DPF) regenereras, utan bara när
körförhållandena kräver att föraren uppmärksammas på detta. För att stänga av symbolen,
håll bilen i rörelse tills regenereringen är slutförd. Proceduren tar i genomsnitt 15 minuter.
Processen genomförs på bästa sätt om man kör bilen i 60 km/tim. med ett varvtal på över
2 000 varv/min.
Att denna symbol tänds betyder inte att det är fel på bilen och man behöver därför inte få
den kontrollerad på en serviceverkstad.
22)
orangeFUNKTIONSFEL PÅ YTTRE LJUS
Symbolen tänds för att signalera fel på följande ljus: varselljus (DRL), parkeringsljus,
positionsljus, körriktningsvisare, dimbakljus, backljus, nummerplåtsbelysning, stoppljus.
Felet kan bero på att glödlampan eller motsvarande skyddssäkring har brunnit eller att
elanslutningen har avbrutits.
orangeFEL PÅ SKYMNINGSSENSORN
(berörda versioner och marknader)
Symbolen tänds vid fel på skymningssensor. Vänd dig till Fiats servicenät så fort som
möjligt.
orangeFEL PÅ REGNSENSORN
(berörda versioner och marknader)
Symbolen tänds vid fel på regnsensorn. Vänd dig till Fiats servicenät så fort som möjligt.
62
LÄR KÄNNA INSTRUMENTPANELEN
