sätt tillbaka lamphållaren C på
lamplinsen A bild 130 och vrid den
medurs
montera tillbaka enheten och se till
att den fästs ordentligt av den invändiga
spärrfjädern B bild 131.
DIMLJUS
(berörda versioner och marknader)
Gör så här för att byta lampa:
Styr hjulet helt inåt.
skruva loss skruvarna A bild 132 och
ta bort luckan B
Tryck på fjädern C bild 133 och
koppla ifrån det elektriska kontaktdonet
D.
vrid och demontera lamphållaren E
Ta ut lampan och byt ut den.
Montera tillbaka den nya lampan
och utför proceduren i omvänd ordning
i förhållande till beskrivningen ovan.LAMPGRUPPER BAK
Här finns det lampor för positionsljus/
stoppljus och körriktningsvisare.
För att byta lamporna gör man så här:
ta insexnyckeln A bild 134 som ingår
tryck på fliken B bild 135 och ta
bort skyddskåpan C (som sitter på
sidan om bagageutrymmet)
använd insexnyckeln A för att skruva
loss fästanordningarna D bild 136 i
den bakre lampgruppen
ta ut lampgruppen genom att dra ut
den med båda händerna i pilens
riktning bild 137
koppla ifrån det elektriska
kontaktdonet, skruva loss fästskuvarna
E bild 138 och ta ut lampgruppen
sätt sedan igång med att byta
gällande lampa bild 139: F =
körriktningsvisare, G = positionsljus/
stoppljus.
131F0Y0171C132F0Y0148C
133F0Y0033C
134F0Y0149C
135F0Y0150C
135

FASTA
LAMPGRUPPER

BAK
De
omfattar
dimbakljus
(vänster
sida)

och
backljus
(höger
sida).
OBSERVERA!
Vid
byte
av

dimbakljusets
lampa,
ska
du
vara

särskilt
uppmärksam
på
följande:
FARA

FÖR
BRÄNNSKADOR
när
avgasröret

är
varmt.
Versioner500L
Gör
så
här
för
att
byta
lampa:
USZDL
QÌ
GMJLBSOB
"
GJH

QÌ
EFO

VOESF
EFMFO
BW
TUÚUGÌOHBSFO
GÚS
BUU

TLSVWB
MPTT
GÊTUTLSVWFO
#
PDI
UB
CPSU

MVDLBO
PN
EFO
GJOOT

koppla
ifrån
det
elektriska

kontaktdonet
C,
vrid
lampenheten/
lamphållaren
D

141
moturs
och
ta

ut
enheten
Ta ut lampan och byt ut den.
återmontera lampenheten/
lamphållaren D genom att vrida den
medurs.
återanslut elkontakten C
återmontera luckan och försäkra dig
om att den fixeras ordentligt
dra åt fästskruven B.
136F0Y0258C
137F0Y0151C
138F0Y0027C
139F0Y0028C140F0Y0634C
141F0Y0635C
136
I NÖDLÄGE

Versioner 500L WAGON
Gör så här för att byta lampa:
öppna bakluckan, ta bort
dekorramen, skruva loss de fyra
fästskruvarna A bild 142 och ta av
lampgruppen B
koppla ifrån det elektriska
kontaktdonet och vrid lamphållaren C
bild 143 moturs
Ta ut lampan D ur lamphållaren och
byt ut den.
Återmontera den nya lampan på
lamphållaren och se till att den är riktigt
låst.
Återmontera lamphållaren C på den
genomskinliga lamplinsen genom att
vrida den medurs och återanslut sedan
det elektriska kontaktdonet.
återmontera lampgruppen B bild
142 på rätt sätt genom att skruva fast
de fyra fästskruvarna A. Stäng sedan
bakluckan.
TREDJE STOPPLJUS
De är LED-lampor. De sitter på
bakluckan. Vänd dig till Fiats servicenät
för byte.
NUMMER-
PLÅTSBELYSNING
För att byta lamporna gör man så här:
Ta bort den genomskinliga
lamplinsen A bild 144.
byt ut lampan B bild 145 genom att
lossa den från sidokontakterna
sätt i den nya lampan och försäkra
dig om att den blockeras riktigt mellan
kontakterna. Montera sedan tillbaka
lamplinsen A bild 144.
VARNING
126)Vänta tills avgasröret har svalnat innan
du sätter igång med lampbytet: FARA
FÖR BRÄNNSKADOR!
127)Ändringar eller reparationer på
elsystemet som utförs på felaktigt sätt och
utan hänsyn till systemets tekniska
egenskaper, kan orsaka funktionsfel med
risk för brand.
128)Halogenlampan innehåller trycksatt
gas och vid skada är det möjligt att
glasbitar slungas iväg.
142F0Y0032C
143F0Y0029C
144F0Y0030C
145F0Y0031C
137

129)Utför bytet av lamporna endast med
stoppad motor och i en position som
inte utgör en trafikfara och som gör att man
kan byta lamporna i fullständig säkerhet
(se beskrivningen i avsnittet "Vid
parkering"). Försäkra dig dessutom om att
motorn är kall för att undvika faran för
brännskador.
VARNING
53)Vid hantering av halogenlampor ska du
endast vidröra metalldelen. Om den
genomskinliga glödlampan kommer i
kontakt med fingrarna, kan detta påverka
ljusstyrkan och lampans hållbarhet. Vid
en oavsiktlig kontakt, gnid glödlampskolven
med en trasa som har fuktats med alkohol
och låt den torka.
54)Vi rekommenderar att du byter ut
lampan hos Fiats servicenät. En rätt
funktion och inriktning av de utvändiga
ljusen är väsentliga krav för en säker
körning och för att undvika påföljder som
förutses av lagen.
BYTA SÄKRINGAR
130) 131) 132) 133) 134) 135)55)
SÄKRINGARNAS
PLACERING
Säkringarna sitter samlade i tre
styrenheter som sitter i motorrummet,
under instrumentpanelen och i
bagageutrymmet.
SÄKRINGSDOSA I
MOTORRUMMET
För att komma åt säkringarna, lossa de
två skruvarna A bild 146 och ta bort
kåpan B i riktningen som visas av pilen.OBSERVERA! Innan du tar av kåpa B
bild 146 ska du försiktigt trycka och
vrida de två skruvarna A (med
bajonettfattning) medurs genom att
använda skruvmejseln som ingår tills de
frigörs, vilket indikeras av att
skruvhuvudet lyfts upp.
När man bytt en säkring ska man se till
att locket B till säkringsboxen är
ordentligt stängt.
Styrenheten bild 147 sitter bredvid
batteriet.
146F0Y0071C
147F0Y0072C
138
I NÖDLÄGE

SÄKRINGSDOSA PÅ INSTRUMENTPANELEN

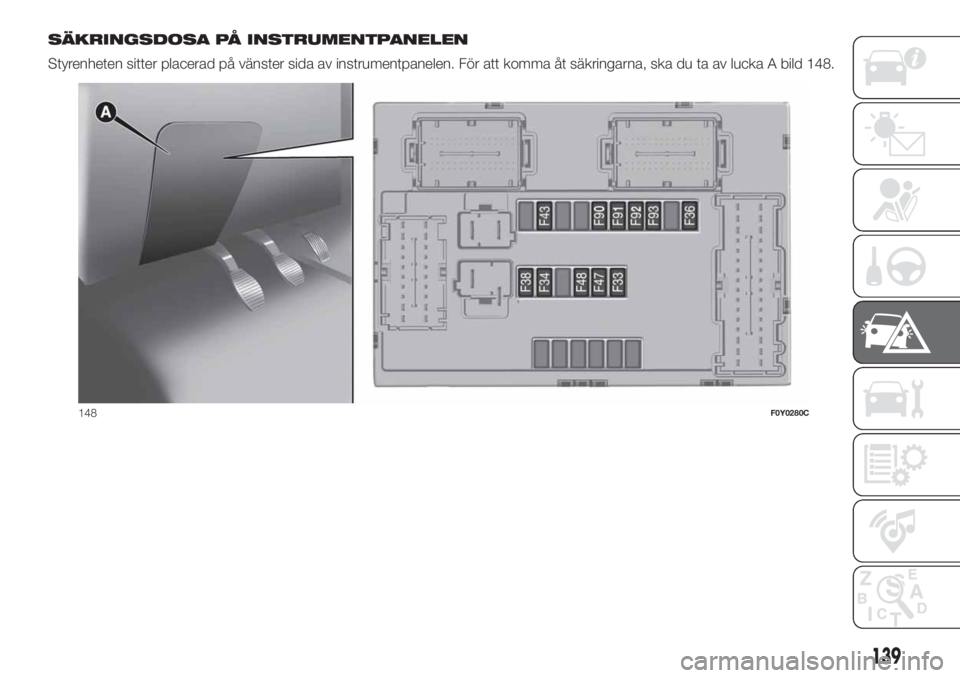

Styrenheten sitter placerad på vänster sida av instrumentpanelen. För att komma åt säkringarna, ska du ta av lucka A bild 148.
148F0Y0280C
139

SÄKRINGSDOSA I BAGAGEUTRYMMET

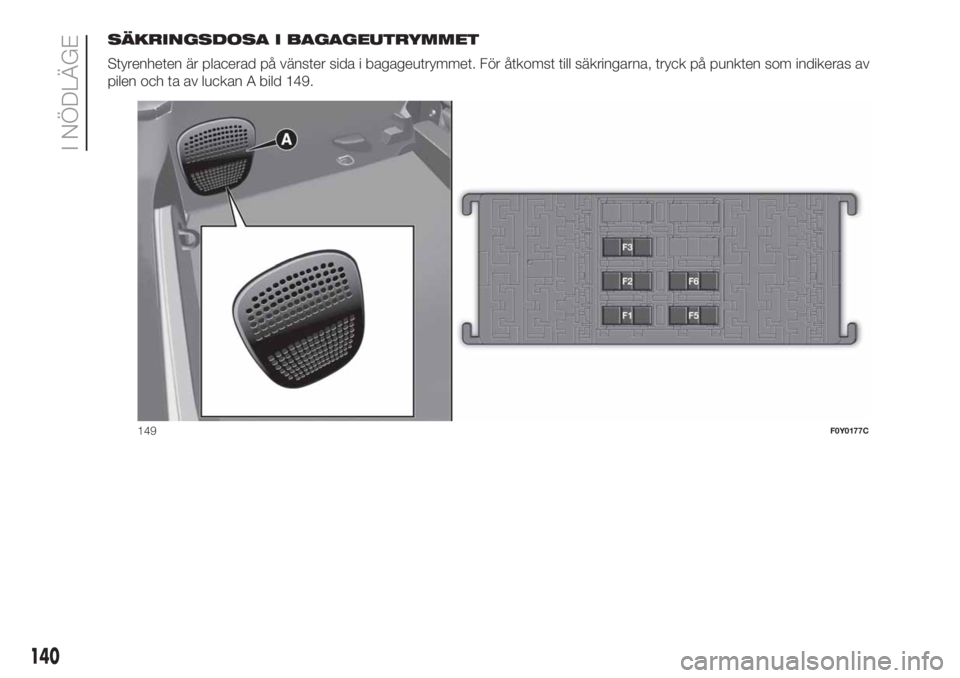

Styrenheten är placerad på vänster sida i bagageutrymmet. För åtkomst till säkringarna, tryck på punkten som indikeras av
pilen och ta av luckan A bild 149.
149F0Y0177C
140
I NÖDLÄGE

SÄKERINGSSTYRENHET I MOTORRUMMET
bild 147
ANORDNINGARSÄKRING AMPERE

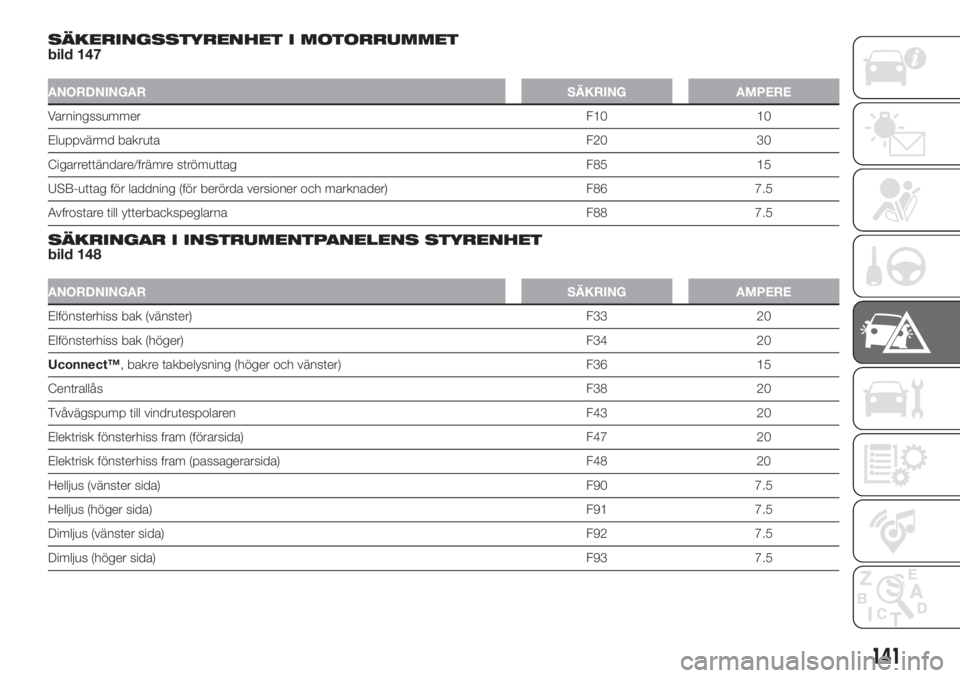

VarningssummerF10 10
Eluppvärmd bakrutaF20 30
Cigarrettändare/främre strömuttag F85 15
USB-uttag för laddning (för berörda versioner och marknader) F86 7.5
Avfrostare till ytterbackspeglarna F88 7.5
SÄKRINGAR I INSTRUMENTPANELENS STYRENHET
bild 148
ANORDNINGARSÄKRING AMPERE
Elfönsterhiss bak (vänster) F33 20
Elfönsterhiss bak (höger) F34 20
Uconnect™, bakre takbelysning (höger och vänster) F36 15
CentrallåsF38 20
Tvåvägspump till vindrutespolaren F43 20
Elektrisk fönsterhiss fram (förarsida) F47 20
Elektrisk fönsterhiss fram (passagerarsida) F48 20
Helljus (vänster sida)F90 7.5
Helljus (höger sida)F91 7.5
Dimljus (vänster sida)F92 7.5
Dimljus (höger sida)F93 7.5
141

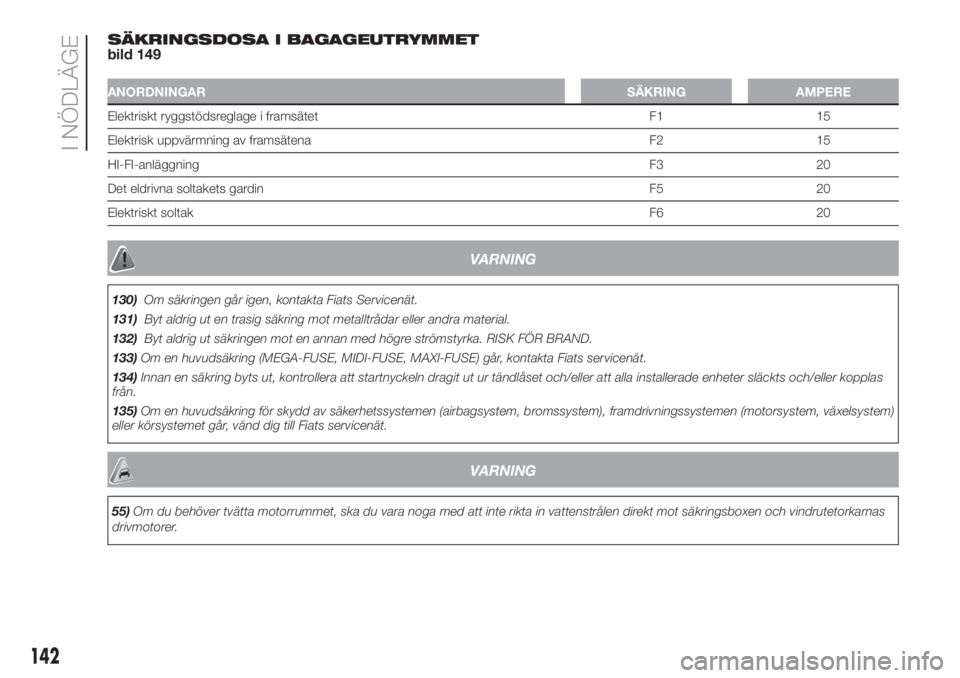

SÄKRINGSDOSA I BAGAGEUTRYMMET
bild 149
ANORDNINGARSÄKRING AMPERE
Elektriskt ryggstödsreglage i framsätet F1 15
Elektrisk uppvärmning av framsätena F2 15
HI-FI-anläggningF3 20
Det eldrivna soltakets gardin F5 20
Elektriskt soltakF6 20
VARNING
130)Om säkringen går igen, kontakta Fiats Servicenät.
131)Byt aldrig ut en trasig säkring mot metalltrådar eller andra material.
132)Byt aldrig ut säkringen mot en annan med högre strömstyrka. RISK FÖR BRAND.
133)Om en huvudsäkring (MEGA-FUSE, MIDI-FUSE, MAXI-FUSE) går, kontakta Fiats servicenät.
134)Innan en säkring byts ut, kontrollera att startnyckeln dragit ut ur tändlåset och/eller att alla installerade enheter släckts och/eller kopplas
från.
135)Om en huvudsäkring för skydd av säkerhetssystemen (airbagsystem, bromssystem), framdrivningssystemen (motorsystem, växelsystem)
eller körsystemet går, vänd dig till Fiats servicenät.
VARNING
55)Om du behöver tvätta motorrummet, ska du vara noga med att inte rikta in vattenstrålen direkt mot säkringsboxen och vindrutetorkarnas
