OBSERVERA! Den elektriska
servostyrningen Dualdrive
kännetecknas av en dämpande effekt
som sker elektroniskt när man närmar
sig ändläget. I vissa
manövreringsförhållanden, kan ratten
utföra ytterligare en liten rotation till det
mekaniska stoppet. Detta beteende
är normalt och syftar till att undvika att
de mekaniska komponenterna som
finns inuti anordningen utsätts för alltför
stora påfrestningar.
AKTIVERING/
INAKTIVERING AV
SERVOSTYRNINGEN
32) 33)
För att koppla in/ur systemet, tryck på
knappen bild 50.
Aktiveringen signaleras genom att
lysdioden tänds ovanför knappen.Men aktiverad servostyrning går det
lättare att vrida på ratten vilket
underlättar vid parkeringsmanövrer.
Aktiveringen av funktionen är därför
speciellt användbar vid stadskörning.
VARNING
32)Alla slags åtgärder inom eftermarknad
som påverkar styrning eller rattstången
(t ex montering av stöldskydd) är absolut
förbjudna. Utöver att systemets prestanda
försämras och garantin förfaller, kan detta
orsaka allvarliga säkerhetsproblem och
bristande överensstämmelse med bilens
typgodkännande.
33)Innan man utför underhållsarbeten ska
man alltid stänga av motorn och ta ut
tändningsnyckeln ur tändlåset och aktivera
rattlåset (särskilt om fordonet är upphissat
med hjulen upplyfta från marken). Om
det inte går (pga. att tändningsnyckeln
behöver vara i läget MAR eller motorn
igång) ska huvudsäkringen till den elektriska
servostyrningen tas bort.
50F0Y0646C
39

LÄR KÄNNA INSTRUMENTPANELEN
Detta avsnitt i handboken innehåller all
information du behöver för att lära
känna, kunna tolka och korrekt använda
instrumentpanelen.INSTRUMENTPANEL OCH
REGLAGE ....................................... 41
DISPLAY ......................................... 42
VARNINGSLAMPOR OCH
MEDDELANDEN ............................. 45
-Röda varningslampor....................... 45
-Orangea varningslampor................... 50
-Gröna varningslampor........................ 56
-Blå varningslampor............................. 57
-SIGNALERING OM LÅG
TILLSATSNIVÅ FÖR DIESELUTSLÄPP
AdBlue® (UREA) ................................. 66
40
LÄR KÄNNA INSTRUMENTPANELEN

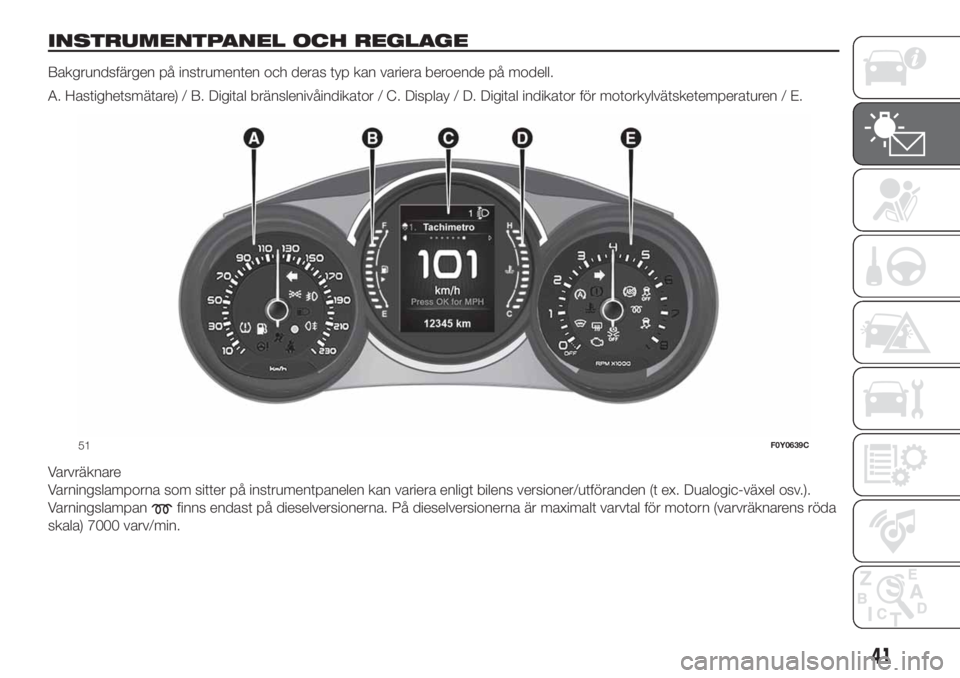

INSTRUMENTPANEL OCH REGLAGE
Bakgrundsfärgen på instrumenten och deras typ kan variera beroende på modell.
A. Hastighetsmätare) / B. Digital bränslenivåindikator / C. Display / D. Digital indikator för motorkylvätsketemperaturen / E.
Varvräknare
Varningslamporna som sitter på instrumentpanelen kan variera enligt bilens versioner/utföranden (t ex. Dualogic-växel osv.).
Varningslampan
finns endast på dieselversionerna. På dieselversionerna är maximalt varvtal för motorn (varvräknarens röda
skala) 7000 varv/min.
51F0Y0639C
41

DISPLAY
BESKRIVNING
Displayen visar användbar information
för föraren medan han kör bilen.Följande information visas på displayen
bild 52:A: position för strålkastarinställning,
Start&Stop, ilagd växel och körläge
(versioner med Dualogic-växellåda) eller
"Gear Shift Indicator" (växlingsindikator)
(versioner med manuell växellåda),
visning av kompassen (berörda
versioner och marknader)
B: alternativ på inställningsmenyn
(se beskrivningen på följande sidor)
C: bilens hastighet,
varningsmeddelanden/eventuella
felsignaleringar
D: totalt antal kilometer (eller miles)
som körts och eventuella symboler
för felsignaleringar.
VÄXELINDIKATOR
GSI-systemet (Gear Shift Indicator) ger
föraren förslag om växling genom en
särskild indikation på
instrumentpanelen . Med hjälp av GSI
meddelas föraren om att byte till en
annan växel minskar
bränsleförbrukningen.
Ikon "SHIFT UP”
SHIFT: GSI
föreslår att du växlar upp till en högre
växel
Ikon "SHIFT DOWN”
SHIFT: GSI
föreslår att du växlar ner till en lägre
växel.Ikonen fortsätter att lysa tills föraren
växlar eller tills körförhållandena blir
sådana att en växling inte längre är
nödvändig för att optimera
förbrukningen.
STYRKNAPPAR
De sitter på rattens vänstra sida bild 53.
De gör att man kan välja alternativen
på displayens inställningsmeny (se
beskrivningen i avsnittet
"Inställningsmeny").
/: tryck på knapparna och
släpp upp dem för att gå in i
inställningsmenyn och bläddra uppåt
eller nedåt bland de olika alternativen i
menyn och undermenyerna.
/: tryck på knapparna och
släpp upp dem för att komma in i
informationsskärmarna eller
undermenyerna i ett alternativ på
inställningsmenyn.
OK: tryck på knappen för att gå
till/välja informationsskärmarna eller
undermenyerna för ett alternativ på
inställningsmenyn. Håll knappen
nedtryckt i en sekund för att åter inställa
funktionerna som visas/väljs.
52F0Y0658C
42
LÄR KÄNNA INSTRUMENTPANELEN

INSTÄLLNINGSMENY
Inställningsmenyn består av följande
alternativ:
Hastighetsmätare
Trip
Vehicle info
Audio
Phone (berörda versioner och
marknader)
Navigation (berörda versioner och
marknader)
Alerts
Vehicle Setup
När tändningsnyckeln vrids till
MAR-läget, visas det sista aktiverade
menyalternativet på displayen innan
motorn stängs av.OBS! OmUconnect™-systemet har
installerats, hanteras och visas vissa
menyalternativ av det sistnämnda
systemet och inte av instrumentpanelen
(se beskrivningen i kapitlet "Multimedia"
eller i tillägget som finns tillgängligt
online).
Vehicle Setup
Detta menyalternativ används för att
ändra inställningarna för:
"Display"
"Safety/ Assistance"
"Safety"
Display
När du väljer alternativet "Display", får
du tillgång till inställningar/information
som gäller: "Dimmer" (för berörda
versioner och marknader), "Screen
Setup ", "See phone", "See navigation",
"Automatic Reset Trip B".
Safety/ Assistance
Välja alternativet "Safety/ Assistance",
får du tillgång till inställningar/
information som gäller: "City Brake
Control" (för berörda versioner och
marknader), "Parking Sensors Volume",
"Warning Buzzer Volume".Safety
När du väljer alternativet "Safety", får du
tillgång till inställningar/information
som gäller: "Hill Holder" (för berörda
versioner och marknader), "Passenger
AIRBAG" (för berörda versioner och
marknader) "Belt Buzzer" "Speed
Beep".
OBSERVERA! En otillräcklig
motoroljenivå, på grund av en utebliven
påfyllning, kan blockera bilens normala
funktion och göra så att bilen stannar.
TRIP COMPUTER
Med hjälp av färddatorn visas värden
för bilens status när tändningsnyckeln
står på MAR.
Färddatorn består av:
Instant info: visning av värdena
"Range" och "Current Consumption”
"Trip A"visar följande värden:
"Travel Distance", "Travel Time",
"Average Consumption", "Average
Speed"
"Trip B"visar följande värden:
"Travel Distance", "Travel Time",
"Average Consumption", "Average
Speed".
"Trip A" och "Trip B" övervakar bilens
"utförda resor" fristående från varandra.
"Trip B" är en funktion som kan
uteslutas.
53F0Y0659C
43

Resterande körsträcka beräknas och
visas även när bilen står stilla och
motorn är på.
Reset "Trip A" / "Trip B"
Båda mätarna kan nollställas vid början
av en ny körning. För att nollställa
värdet, tryck på knappenOKpå ratten
och håll den nedtryckt (se avsnittet
"Styrknappar"). Nollställningen sker
endast för de värden som visas ("Trip A"
eller "Trip B").
OBS! Värdena “Range” och “Current
fuel consumption” kan inte nollställas.
44
LÄR KÄNNA INSTRUMENTPANELEN

VARNINGSLAMPOR OCH MEDDELANDEN
OBSERVERA! Varningslampan tänds tillsammans med det specifika meddelandet och/eller ljudsignalen, där det förekommer
på instrumentpanelen. Dessa meddelanden är endast sammanfattande och förebyggande och ersätter inte på något sätt
informationen i denna drift- och underhållshandbok som vi rekommenderar att man läser noggrant. Vid en signalering
om funktionsfel läs igenom och hänvisa till anvisningarna i detta kapitel.
OBSERVERA! Signaleringarna om fel som visas på displayen delas upp i två kategorier: allvarliga fel och mindre allvarliga fel.
För allvarliga fel visas symbolerna/meddelandena under en längre tid För mindre allvarliga visas symbolerna/meddelandena
under kortare tid Det går att avbryta visningscykeln för båda kategorierna. Varningslampan på instrumentpanelen förblir tänd
tills orsaken till funktionsfelet har åtgärdats.
VARNINGSLAMPOR PÅ INSTRUMENTPANELEN
Röda varningslampor
Varningslampa Innebörd
rödOTILLRÄCKLIG BROMSVÄTSKENIVÅ/ÅTDRAGEN HANDBROMS
När tändningsnyckeln vrids till läget MAR tänds varningslampan, men den ska släckas igen efter några
sekunder.
Otillräcklig bromsvätskenivå
Varningslampan tänds när bromsvätskan i tanken sjunker under miniminivån på grund av en läcka
någonstans på kretsen. På vissa versioner visas ett meddelande och en symbol på displayen. Återställ
bromsvätskenivån och kontrollera sedan att varningslampan slocknar. Om varningslampan fortsätter att
lysa, kontakta Fiats servicenät.
Åtdragen handbroms
Varningslampan (eller symbol på displayen) tänds när handbromsen dras åt. Om bilen samtidigt är i rörelse
hörs även en ljudsignal. Koppla ur handbromsen och kontrollera sedan att varningslampan slocknar. Om
varningslampan fortsätter att lysa, kontakta Fiats servicenät.
OBSERVERA! Om varningslampan tänds under körningen, kontrollera att handbromsen inte dragits åt.
45

Varningslampa Innebörd
röd
orangeFUNKTIONSFEL EBD
När tändningsnyckeln vrids till läget MAR tänds varningslampan, men den ska släckas igen efter några
sekunder.
Om varningslamporna
(röd) och(orange) tillfälligt tänds när motorn är igång, innebär det ett fel på
EBD-systemet eller så är systemet inte tillgängligt. Om du bromsar in häftigt i detta fall, kan bakhjulen låsa
sig för tidigt, viket gör att bilen slirar. På vissa versioner visar displayen motsvarande meddelande.
Fortsätt att köra mycket försiktigt och åk omedelbart till närmaste verkstad i Fiats servicenät för att låta
kontrollera systemet.
